6 - 4

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОВШ С КРЮКОМ

СОСТОЯНИЕ КРЮКА

Убедитесь в том, что крюк, стопор, детали крепления крюка не повреждены. В случае обнаружения неис-

правностей обращайтесь к дистрибьютору фирмы Komatsu.

ЗАПРЕЩЕННЫЕ ОПЕРАЦИИ

Операции, выполнение которых требует особой осторожности
• При проведении подъемных работ уменьшайте частоту вра-

щения двигателя и устанавливайте режим, используемый

для подъемных работ.

• При некоторых положениях рабочего оборудования прово-

лочный канат или груз могут соскочить с крюка.
Во избежание этого будьте особенно осторожны – всегда

следите за тем, чтобы крюк был расположен под правиль-

ным углом.

• Никогда не задействуйте рулевое управление машины при

поднятия груза.

• Если ковш с крюком развернут и используется для выпол-

нения работ, то при разгрузке он может задеть рукоять, по-

этому выполняйте операции осторожно.

• Если необходимо установить крюк, то обратитесь к дистри-

бьютору фирмы Komatsu.

КОВШ С КРЮКОМ

6 - 5

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

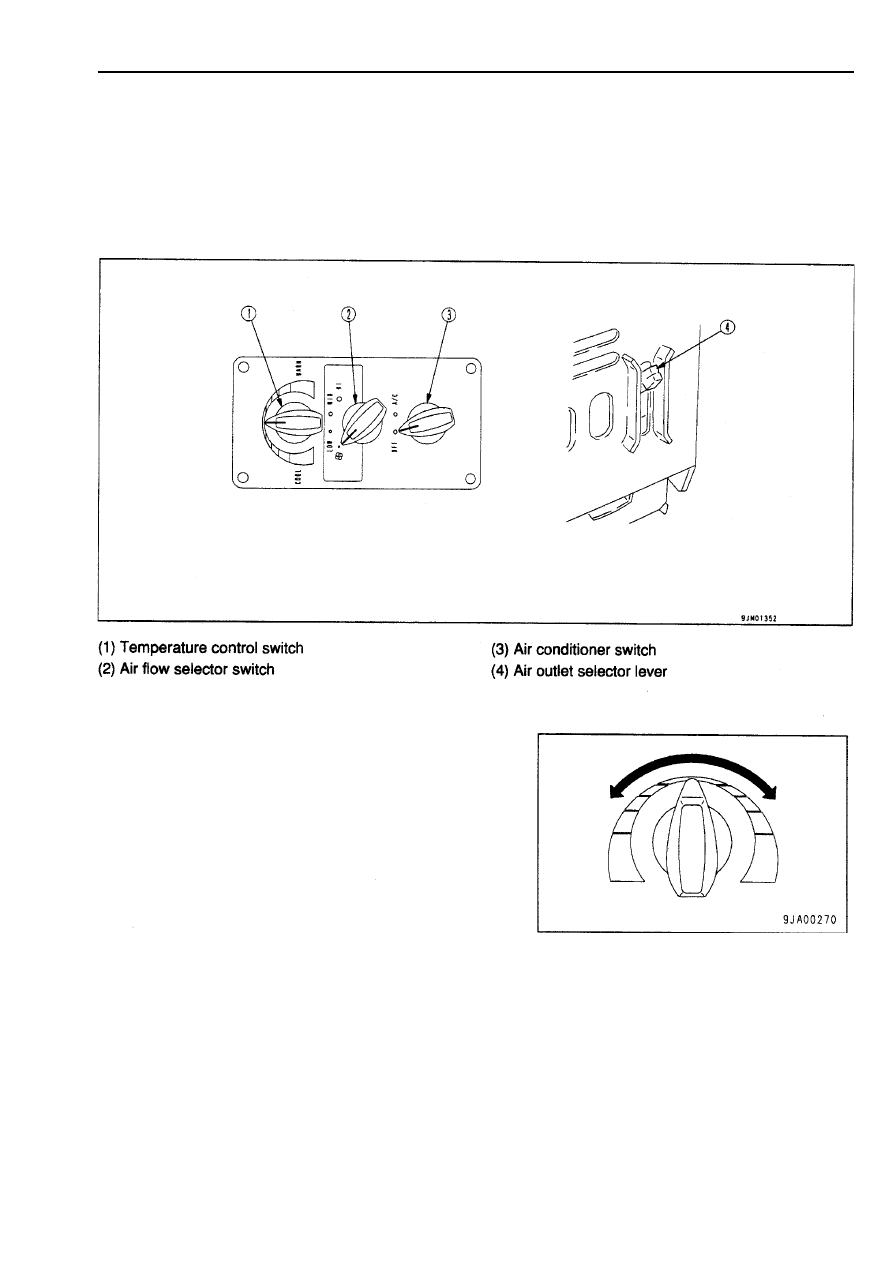

ПАНЕЛЬ УПРАВЛЕНИЯ И КОМПОНЕНТЫ

PC30MRX

(1) Регулятор температуры
(2) Переключатель потока воздуха

(3) Включатель кондиционера
(4) Рычаг переключения направления потока воздуха

Регулятор температуры
При помощи регулятора (1) можно отрегулировать темпера-

туру потока воздуха.
При повороте регулятора влево температура понижается, при

повороте вправо повышается.

ТЕПЛЫЙ

ХОЛОДНЫЙ

КОНДИЦИОНЕР

6 - 6

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

Переключатель потока воздуха
При помощи переключателя (2) можно отрегулировать интен-

сивность подачи воздуха в три этапа.

Положение (а): OFF
Положение (b): Слабый поток
Положение (с): Средний поток
Положение (d): Сильный поток

Включатель кондиционера
Включатель (3) используется как включатель типа ON/OFF для

системы кондиционирования.

A/C: ON
OFF: ВЫКЛЮЧЕНИЕ

Рычаг переключения направления потока воздуха
PC30MRX
• Положение (а): Воздух поступает к ногам оператора.
• Положение (b): Воздух поступает на верхнюю часть тела

оператора.

ОРГАНЫ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

Охлаждение
• При курении во время работы охладителя дым может вызвать раздражение глаз, поэтому откройте окно и

поверните рычаг в положение НАРУЖНЫЙ ВОЗДУХ для удаления дыма при охлаждении кабины.

При длительной работе кондиционера устанавливайте рычаг в положение НАРУЖНЫЙ ВОЗДУХ один раз в

час для обеспечения вентиляции и охлаждения.

Будьте осторожны при выборе режима охлаждения
При работающем охладителе устанавливайте температурный режим таким образом, чтобы при входе в ка-

бину было слегка прохладно (на 5 - 6

о

 ниже температуры наружного воздуха). Такая разница температур

считается наиболее полезной для здоровья, поэтому будьте внимательны при установке температуры.

СИЛЬНЫЙ

СЛАБЫЙ

СРЕДНИЙ

6 - 7

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

ТЕХОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА

Уровень хладагента (газа) - Проверка
Попадание хладагента, используемого в охладителе, в глаза или на руки может вызвать потерю зрения или

обморожение. Не прикасайтесь к хладагенту. Не ослабляйте детали контура хладагента.
Не подносите источники огня к местам утечки хладагента.

ПРЕДУПРЕЖДЕНИЕ

Недостаточное количество хладагента (газа) снижает холодо-

производительность.  Когда  охладитель  включен  на  полную

мощность при полной подаче топлива, проверьте состояние

газообразного хладагента (фреон R134a) в контуре через смот-

ровое окошко ресивера.

• Пузырьков в потоке хладагента нет: Достаточное количе-

ство хладагента

• Небольшое количество пузырьков в потоке (пузырьки по-

являются постоянно): Недостаточное количество хлада-

гента

• Бесцветный, прозрачный: Хладагент отсутствует

ПРИМЕЧАНИЕ
Наличие пузырьков свидетельствует о низком уровне газообразного хладагента, поэтому по вопросам при-

обретения хладагента обращайтесь к своему дилеру. Эксплуатация кондиционера с недостаточным количе-

ством газообразного хладагента может вызвать повреждение компрессора.

Несезонные проверки
Даже в межсезонный период давайте кондиционеру поработать на малой мощности в течение 3 - 5 минут

один раз в месяц, чтобы на смазываемых деталях компрессора сохранялась масляная пленка.

Пункты проверки и техобслуживания

Пункты проверки и

техобслуживания

Хладагент (газ)

Конденсатор

Компрессор

Клиновой ремень

Мотор нагнетателя

и вентилятор

Механизм управления

Трубопровод в месте

соединения

Содержание проверки и техобслуживания

Заправочный объем

Засорение охлаждающего ребра
Рабочее состояние

Повреждение и натяжение

Рабочее состояние (Проверка на наличие

постороннего шума)

Рабочее  состояние  (Проверка

нормальной работы)

Состояние  после  установки,  ослабление

затяжек, соединений, утечка газа, повреж-

дение

Периодичность техобслуживания

Два раза в год; весной и осенью

Каждые 500 моточасов

Каждые 4000 моточасов
Каждые 250 моточасов

При необходимости

При необходимости

При необходимости

Смотровое  о к о ш к о

Д о с т ат оч н о е   к о -

л и ч е с т во   х л а д а -

гента

Н е д о с т а т о ч н о е

к ол и ч е с т во   х л а -

даге н та

Х л а д а г е н т   о т -

с у т с т в у ет   ( б е с -

ц в е т н ы й ,   п р о -

з р ач н ы й )

Ресивер

При необходимости

6 - 8

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

Техобслуживание через каждые 250 моточасов

Натяжение ремня компрессора кондиционера -
Проверка/Регулировка

Проверка
Прогиб ремня должен составлять от 10 до 15 мм при нажатии

на него большим пальцем с усилием прибл. 6 кгс в средней

точке между натяжным шкивом и шкивом компрессора.
Регулировка
Отрегулируйте натяжение ремня при помощи регулировочной

гайки (2) натяжного шкива (1).

1. Откройте капот двигателя и ослабьте гайку (3).
2. Отрегулируйте при помощи регулировочной гайки (2) та-

ким образом, чтобы прогиб ремня составил 10 - 15 мм

(прибл. 6 кгс).

3. Затяните гайку (3), чтобы зафиксировать натяжной шкив.
4. Осмотрите все шкивы для выявления повреждений, а так-

же и проверьте V-образную канавку и клиновой ремень

на предмет износа. Убедитесь в том, что клиновой ремень

не соприкасается с дном V-образной канавки.

5. Замените ремень, если он растянут и не может быть от-

регулирован, а также если он поврежден или растрескал-

ся.

6. После замены клинового ремня дайте кондиционеру по-

работать один час, затем снова отрегулируйте.

Шкив компрессора

Прибл. 10 - 15 мм

Натяжной шкив

Шкив коленвала

6 - 9

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

Техобслуживание через каждые 500 моточасов

Конденсатор кондиционера - Очистка

Попадание на незащищенные участки тела потока сжатого воздуха, охлаждающей жидкости под высоким

давлением, струи пара, а также поднятых ими в воздух частиц грязи и пыли может привести к серьезным

травмам. Обязательно пользуйтесь защитными очками, пылезащитной маской или другими защитными

приспособлениями.

ПРИМЕЧАНИЕ
При использовании сжатого воздуха расположите воздушное сопло на некотором расстоянии от охлажда-

ющих ребер во избежание их повреждения. Это особенно важно для последующего охладителя; направ-

ляйте на него струю воздуха с расстояния не менее 300 мм под углом 45

о

.

Во избежание повреждения охлаждающих ребер направляйте поток сжатого воздуха с соответствующего

расстояния. Повреждение охлаждающих ребер может привести к утечке охлаждающей жидкости или пере-

греву. На особенно запыленных рабочих площадках ежедневно осматривайте охлаждающие ребра незави-

симо от срока техобслуживания.

1. Откройте крышку гидробака.
2. Очистите сжатым воздухом охлаждающие ребра конденсатора от загрязнений, пыли или листьев.

Вместо сжатого воздуха допускается использование пара или воды.

3. Проверьте резиновый шланг. При наличии на нем трещин или отвердений в результате старения

воспользуйтесь новым шлангом. Затем проверьте, не ослаблены ли хомуты шлангов.

4. Закройте крышку гидробака.

ПРЕДУПРЕЖДЕНИЕ

6 - 10

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

КОНДИЦИОНЕР

Воздушный фильтр кондиционера - Очистка

При использовании сжатого воздуха частицы грязи  могут подняться в воздух и стать причиной травм

персонала. Обязательно пользуйтесь защитными очками, пылезащитной маской или другими защитными

приспособлениями.

ПРИМЕЧАНИЕ
В соответствии с нормативами очистка фильтров должна выполняться через каждые 500 моточасов, но

при работе на площадках с повышенной запыленностью очищайте фильтры через меньшие интервалы.

ПРЕДУПРЕЖДЕНИЕ

1. Выверните 5 болтов (1), установленных под сиденьем опе-

ратора, затем снимите крышку (2).

2. Извлеките стопор (3), затем снимите внутренний воздуш-

ный фильтр (4).

3. Очистите фильтр (4) сжатым воздухом. Если фильтр в мас-

ле или сильно загрязнен, то промойте его в нейтральном

моющем средстве. Затем тщательно просушите фильтр,

прежде чем снова его использовать.
Если фильтр невозможно очистить от загрязнения при по-

мощи сжатого воздуха или воды, то замените фильтр но-

вым.

4. Установите крышку (2) на место.

6 - 11

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

(1) КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ/РЕГУЛЯТОР

ГРОМКОСТИ (SW-VOLUME)
РЕГУЛЯТОР БАЛАНСА ЗВУКА (pull BAL)

(2) РЕГУЛЯТОР ТЕМБРА
(3) КНОПКА ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ FM/

AM (AM/FM)

(4) КНОПКА ПЕРЕКЛЮЧЕНИЯ ИНДИКАЦИИ ДИС-

ПЛЕЯ (TIME)

(5) КНОПКИ НАСТРОЙКИ (TUNING)

РУЧНАЯ НАСТРОЙКА (MANUAL)

РАДИОПРИЕМНИК

(PC30MRX, исполнение с кабиной)

ПАНЕЛЬ УПРАВЛЕНИЯ

РАДИОПРИЕМНИК

(6) КНОПКИ ПРЕДУСТАНОВКИ СТАНЦИЙ (1, 2, 3, 4,

5, 6) (PRESET STATION)

(7) ДИСПЛЕЙ
(8) КНОПКА НАСТРОЙКИ ВРЕМЕНИ
(9) ИНДИКАТОР СТЕРЕОРЕЖИМА (ST)
