Komatsu. PC30MRX-1, PC40MRX-1 ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР. Руководство - часть 30

ТЕХОБСЛУЖИВАНИЕ

ПОРЯДОК  ТЕХОБСЛУЖИВАНИЯ

4 - 72

11. Полностью выдвиньте штоки цилиндров стрелы, рукояти

и ковша, как показано на схеме справа, снимите крышку

маслозаливной горловины, затем снова установите ее и

герметизируйте бак.

ПРИМЕЧАНИЕ
Обязательно герметизируйте гидробак. Если гидробак не гер-

метизирован, то насос будет подсасывать воздух, что отри-

цательно повлияет на состояние оборудования.

12. После замены масла установите все рычаги управления

в нейтральное положение, дайте двигателю поработать

на низких холостых оборотах в течение 2 - 3 минут и за-

тем приступайте к работе в обычном режиме.

PC40MRX

> Емкость для слива масла: Мин. 33 л

> Заправочная емкость: 33 л

> Приготовьте рукоятку (для торцевого гаечного ключа)

1. Поверните  платформу  таким  образом,  чтобы  сливная

пробка в нижней части гидробака оказалась посередине

между левой и правой гусеницами.

2. Втяните штоки цилиндров рукояти и ковша до конца их

хода и затем опустите стрелу до соприкосновения зубьев

ковша с грунтом.

3. Опустите отвал на грунт.
4. Установите рычаг блокировки в положение ЗАБЛОКИРО-

ВАНО и остановите двигатель.

5. Откройте крышку (1) с правой стороны машины, затем сни-

мите крышку маслозаливной горловины (F).

ТЕХОБСЛУЖИВАНИЕ

ПОРЯДОК  ТЕХОБСЛУЖИВАНИЯ

4 - 73

6. Установите емкость для слива масла под сливной пробкой

(P) в нижней части корпуса машины. При помощи ключа с

рукояткой снимите сливную пробку (P) и слейте масло. Про-

верьте состояние уплотнительного кольца, установленно-

го на пробку (P). При обнаружении каких-либо дефектов

уплотнительного  кольца  или  пробки  замените  их.  После

слива масла затяните сливную пробку (P).

Будьте осторожны, чтобы при снятии сливной пробки (P) на

Вас не попало масло.

7. Ослабьте хомут (3) шланга и снимите шланг (4). Отверни-

те болты (5) и снимите сетчатый фильтр (6).

8. Очистите сетчатый фильтр (6) от загрязнений и промойте

его в дизельном топливе или в промывочном масле. Если

сетчатый фильтр (6) поврежден, то замените его новым.

9. Закрепите  сетчатый  фильтр (6) болтами (5), установите

шланг (4) и закрепите его хомутом (3).

10. Залейте установленное количество нового чистого мотор-

ного масла (для гидросистемы) через маслозаливную гор-

ловину (F). Убедитесь в том, что уровень масла находится

между метками H и L смотрового указателя.

11. Полностью выдвиньте штоки цилиндров стрелы, рукояти и

ковша, как показано на схеме справа, снимите крышку мас-

лозаливной горловины, затем снова установите ее и гер-

метизируйте бак.

ПРИМЕЧАНИЕ
Обязательно герметизируйте гидробак. Если гидробак не гер-

метизирован, то насос будет подсасывать воздух, что отри-

цательно повлияет на состояние оборудования.

12. После замены масла установите все рычаги управления в

нейтральное положение, дайте двигателю поработать на

низких холостых оборотах в течение 2 - 3 минут и затем

приступайте к работе в обычном режиме.

Генератор и стартер - Проверка

В процессе эксплуатации возможен износ щеток либо истощение запаса консистентной смазки в подшипни-

ках. Для проведения проверки или ремонта обратитесь к дистрибьютору фирмы Komatsu.
Если двигатель запускается часто, то необходимо выполнять проверку через каждые 1000 моточасов.

Клапанные зазоры двигателя - Проверка

Поскольку для снятия и регулировки деталей необходимы специальные инструменты, то для проведения

техобслуживания обращайтесь к дистрибьютору фирмы Komatsu.

5- 1

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5 - 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Эксплуа-

тационная

масса

Исполнение

с кабиной

Вместимость ковша

Наименование двигателя

Мощность двигателя
Габаритная длина

Габарит-

ная

высота

Исполнение

с навесом

Исполнение

с кабиной

Габаритная ширина

Ширина колеи
Радиус  поворота  задней

части платформы
Габаритная длина гусениц
Габаритная  длина  гусениц

на грунте
Мин. дорожный просвет
Скорость  передвижения

(Низкая/Высокая)
Скорость поворота платформы

Единица

измерения

кг

м

3

кВт / об/мин

мм

мм

мм
мм

мм

мм

мм

мм

км/ч

об/мин

Исполнение

с резиновой

гусеницей

Исполнение со

стальной  гусе-

ницей

Дизельный двигатель Komatsu

3D84E-3KJ

Исполнение с

резиновой

гусеницей

Исполнение  со

стальной  гусе-

ницей

Дизельный двигатель Komatsu

4D84E-3EC

Исполнение

с навесом

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5 - 3

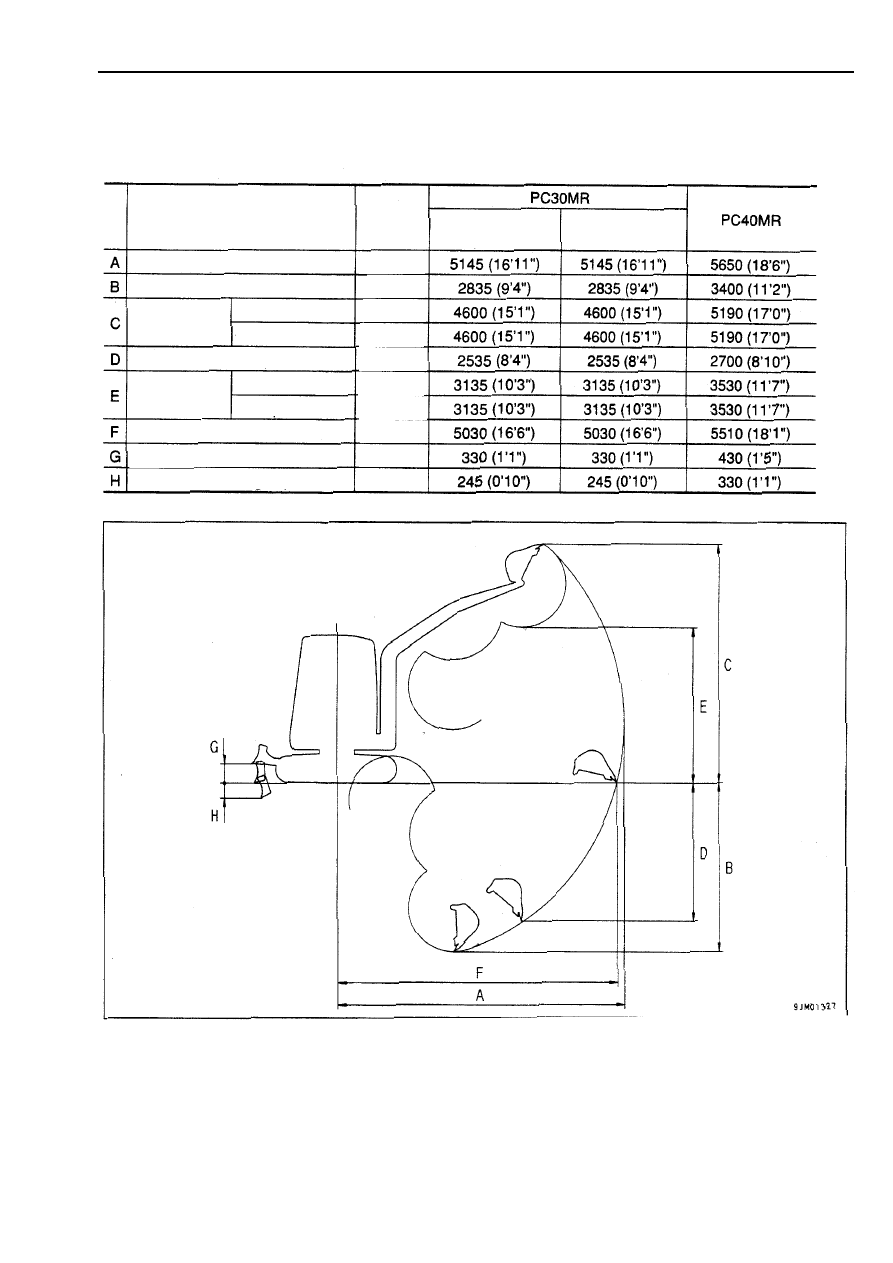

Рабочие зоны

Макс. радиус резания грунта
Макс. глубина резания грунта

Макс. высота

резания грунта

Исполнение

с навесом

Исполнение

с кабиной

Исполнение

с кабиной

Макс.  глубина  вертикальной

стенки котлована

Макс.  высота

выгрузки

Макс.  радиус  резания

грунта на уровне опоры

Макс. высота подъема отвала

Макс. глубина опускания отвала

Единица

измере-

ния

мм
мм
мм
мм
мм
мм
мм
мм
мм
мм

Исполнение  с  рези-
новой гусеницей

Исполнение со

стальной

гусеницей

Исполнение

с навесом

6- 1

РАБОЧЕЕ ОБОРУДОВАНИЕ

И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО

ДОПОЛНИТЕЛЬНОМУ

ЗАКАЗУ

Прежде чем приступить к чтению этого раздела, изучите том по технике

безопасности и убедитесь в том, что Вы правильно понимаете его положения.

ПРЕДУПРЕЖДЕНИЕ

6 - 2

ПРЕДУПРЕЖДЕНИЕ

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ
ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ - ОБЩИЕ ПОЛОЖЕНИЯ

БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО

Установка несанкционированного фирмой Komatsu основного или дополнительного рабочего оборудования

может не только отразиться на сроке службы машины, но и повлиять на безопасность ее эксплуатации.
Обращайтесь к дистрибьютору фирмы Komatsu, прежде чем устанавливать рабочее оборудование, не указан-

ное в настоящей Инструкции по эксплуатации и техобслуживанию.
В противном случае фирма Komatsu не несет ответственности за возможные несчастные случаи или неис-

правности.

Общие меры предосторожности
• Рабочее оборудование представляет собой мощные приспособления. Во избежание серьезных травм

или повреждений используйте его правильно.

• Внимательно изучите заводскую инструкцию к рабочему оборудованию и не используйте рабочее обо-

рудование до тех пор, пока полностью не поймете ее положения.
В случае утери заводской инструкции обязательно обращайтесь за новой копией к изготовителю или в

компанию, занимающуюся продажей рабочего оборудования.

• Устанавливайте переднее ограждение на машину в зависимости от используемого рабочего оборудова

ния.

• Шум от ударов при выполнении операций рабочим оборудованием может затруднить передачу рабо-

чим указаний по выполнению работ. Перед началом работ назначайте старшего и согласовывайте ис-

пользуемые сигналы.

• Не производите поворот платформы в сторону при нагруженном рабочем оборудовании. Это особенно

опасно на склонах.

• В отличие от машины, оборудованной ковшом, у машины с гидромолотом большая нагрузка приходится

на переднюю часть, и она неустойчива. Во избежание опрокидывания не выполняйте рабочие опера-

ции, если рабочее оборудование повернуто в сторону.

• После установки рабочего оборудования зона поворота платформы и положение центра тяжести маши-

ны изменяются, и передвижение машины может произойти в непредвиденном направлении. Убедитесь

в том, что Вы правильно понимаете рабочее состояние машины.

• Перед началом работ устанавливайте ограждения вокруг машины, чтобы посторонние не могли войти в

рабочую зону.
Никогда не производите работы на машине, если рядом с ней находятся люди.

• Во избежание серьезных несчастных случаев вследствие неправильной эксплуатации не держите ногу

на педали машины без необходимости.

Меры предосторожности при проведении операций по снятию и установке
В целях обеспечения безопасности всегда выполняйте следующие действия при снятии и установке рабо-

чего оборудования.
• Производите операции по снятию и установке на твердой, ровной горизонтальной площадке.
• Если в выполнении работ участвуют двое или более рабочих, то согласуйте сигналы и придерживай-

тесь их в ходе работ.

• Для поднятия или перемещения тяжелых предметов (массой более 25 кг) всегда используйте кран.
• Всегда устанавливайте опору под тяжелые узлы перед их снятием.
• При поднятии груза краном особое внимание обращайте на положение центра тяжести.
• Опасно выполнять работы с удерживаемым на весу грузом. Всегда устанавливайте груз на подставку и

обеспечивайте его безопасное положение.

• После снятия рабочего оборудования или при его установке убедитесь в том, что его положение устой-

чиво, и оно не может упасть.

• Никогда не находитесь под грузом, поднятым краном.

Находитесь в безопасном месте на случай падения груза.

ПРИМЕЧАНИЕ
Выполнение работ на кране требует специальной подготовки. Не допускайте неквалифицированный пер-

сонал к эксплуатации крана.
За более подробной информацией по выполнению операций по снятию и установке обращайтесь к дист-

рибьютору фирмы Komatsu.

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ

ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ - ОБЩИЕ ПОЛОЖЕНИЯ

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,

УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ

6 - 3

УСТАНОВКА РАБОЧЕГО ОБОРУДОВАНИЯ

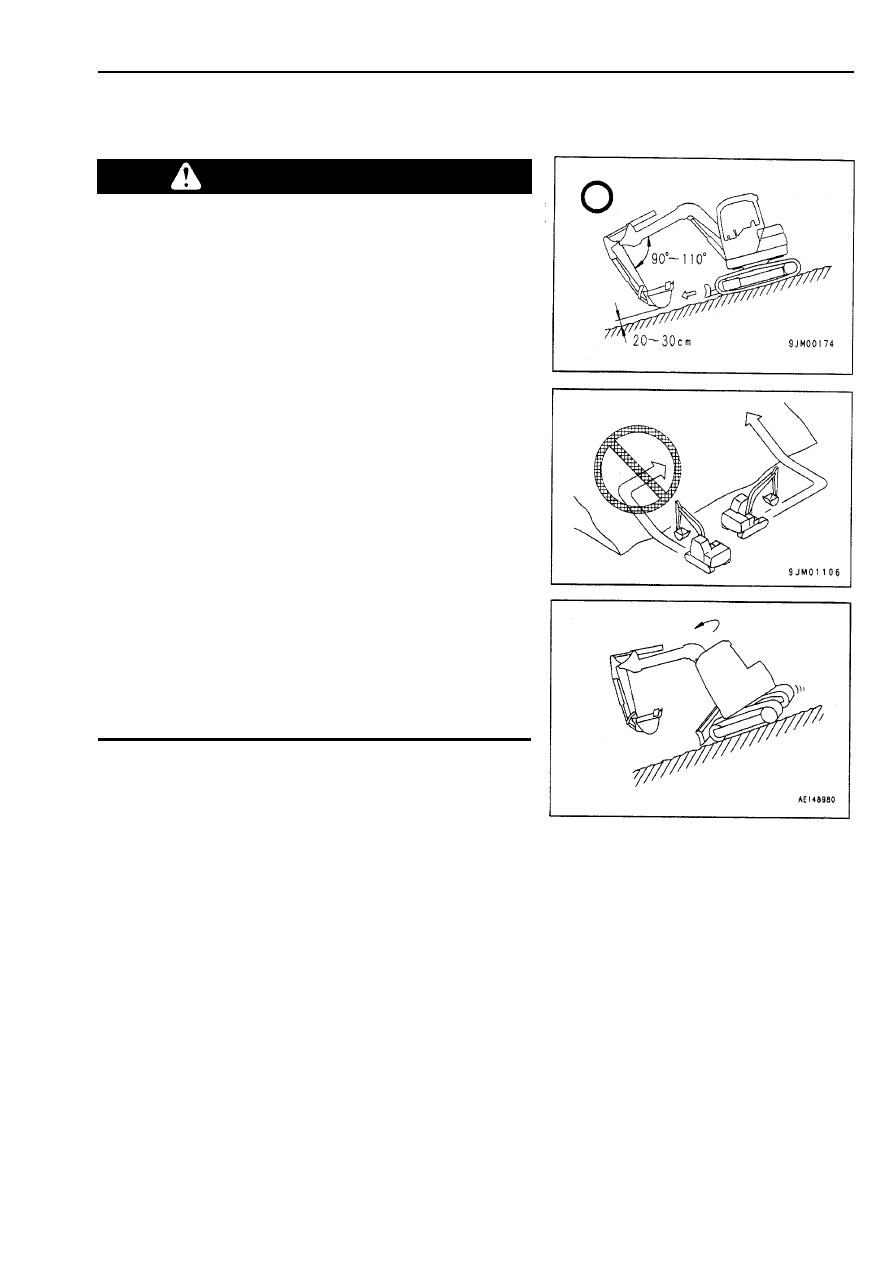

ПРЕДУПРЕЖДЕНИЕ

Удлиненное рабочее оборудование уменьшает устойчивость

машины, поэтому при повороте платформы на склоне или при

съезде с крутого склона машина может потерять устойчивость

и перевернуться.
Приведенные ниже операции особенно опасны, поэтому ни-

когда выполняйте их.
• После установки тяжелого рабочего оборудование пе-

ребег поворотной платформы (расстояние от точки, в

которой оператор задействует рычаги управления для

остановки  поворота  платформы,  до  точки  ее  полной

остановки) увеличивается, что может привести к ошиб-

ке  в  расчетах  расстояния  и  задеванию  за  какой-либо

предмет.
Всегда производите работы таким образом, чтобы обес-

печить достаточное расстояние до точки остановки.
Гидравлический дрейф также увеличивается (при ос-

тановке рабочего оборудования в воздухе оно под воз-

действием собственной массы постепенно опускается

вниз).

• Всегда  правильно  выполняйте  процедуру  установки

стрелы  и  рукояти.  Несоблюдение  этих  правил  может

привести к серьезным повреждениям и травмам, поэто-

му всегда обращайтесь к дистрибьютору фирмы Кома-

цу перед началом работ по установке.

• Если установлено удлиненное рабочее оборудование,

то радиус его действия значительно увеличивается, что

может привести к ошибке в оценке расстояния и удару

о какие-либо предметы.
Всегда выполняйте операции рабочим оборудованием, со-

блюдая безопасное расстояние до препятствий в зоне про-

ведения работ.

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ

ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ - ОБЩИЕ ПОЛОЖЕНИЯ

РАБОЧЕЕ ОБОРУДОВАНИЕ И ОБОРУДОВАНИЕ,
УСТАНАВЛИВАЕМОЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ
