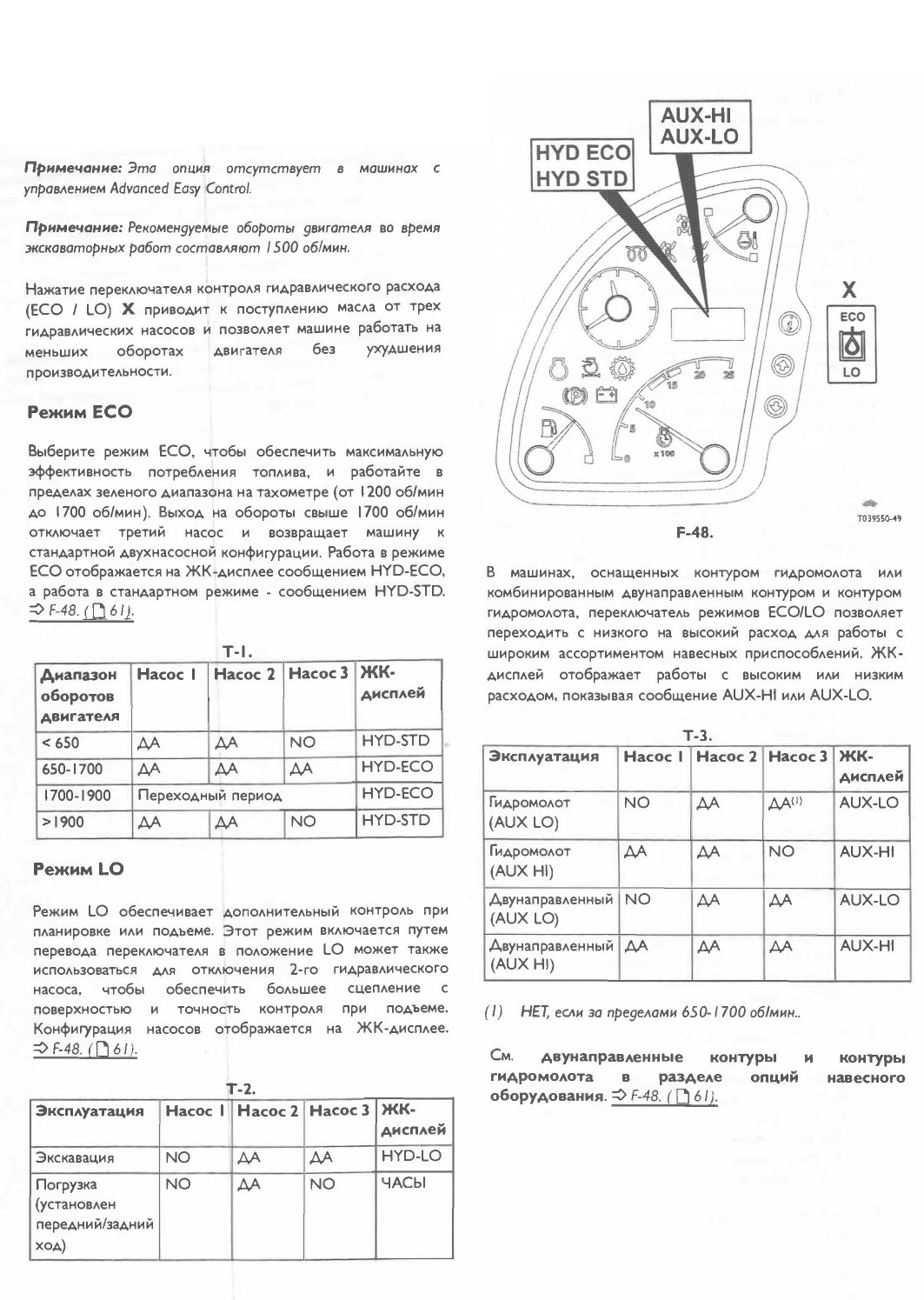

Контроль гидравлического расхода (режим ECO / LO)

TorqueLock (Блокировка гидротрансформатора)
Описание

RUT2-03S

Эта функция предназначена для исключения расхождения преобразователя момента во время движения по дороге и улучшает показатели потребления топлива и характеристики езды по дороге. Поскольку преобразователя момента при максимальной передаче остается 1-1, это не влияет на общую максимальную скорость.

Функция блокировки гидротрансформатора автоматически включается электронным блоком управления (ECU) путем гидравлического включения диска сцепления при заданной дорожной скорости или оборотах двигателя, что позволяет предотвратить проскальзывание гидротрансформатора.

Это свойство будет нормально применено только тогда, когда машина двигается скоростью передвижения по дороге, и будет автоматически выключено, когда скорость машины или число оборотов двигателя упадет ниже настроенных величин. Включение заднего хода или стояночного тормоза тоже выключит это арретирование.

Работа

I 6-скоростная коробка передач.

а Когда на выключателе столбца зацеплена А, машина включит 4-ую скорость. Более высокие передачи и фиксация момента включатся автоматически в соответствии с установками.

Фиксация действует только на 5-й и 6-й передачах.

Когда педаль газа находится в верхнем положении, т.е. при спуске вниз на низкой передаче, машина будет держать 4-ую или 5-ую скорость и не включит высшую ступень передачи.

Выключатель снижение передачи «kick down» не отличается от стандартной машины, но не работает в автоматическом режиме, или в режиме арретирования.
4-скоростная коробка передач.

а Когда на выключателе столбца зацеплена 4-ая скорость, арретирование будет включено

автоматически при достижении настроенных заранее величин, и оно будет выключено

подобным образом, когда будут выбраны другие ступени передачи.

Агретирование работает только при 4-ой передаче.

4-скоростная коробка передач не оснащена выключателем снижения передачи «kick down».

Так как Электронный блок управления коробкой передач (Electronic Control Unit = ECU) напрограммирован только на арретирование, когда он определит минимальное скольжение гидротрансформатора, (разница между числом оборотов двигателя в минуту и ’бешенной скоростью'), после приобретения некоторой практики можно арретирование включить раньше мгновенным освобождением педали газа, чтобы снизить скорость двигателя, и затем повторным нажатием на неё, когда чувствуете, что сработает арретирование.
Рекомендуется передвигаться по дороге с арретированным гидротрансформатором, так как таким образом вы будете экономить топливо по сравнении с нормальной работой гидротрансформатора.

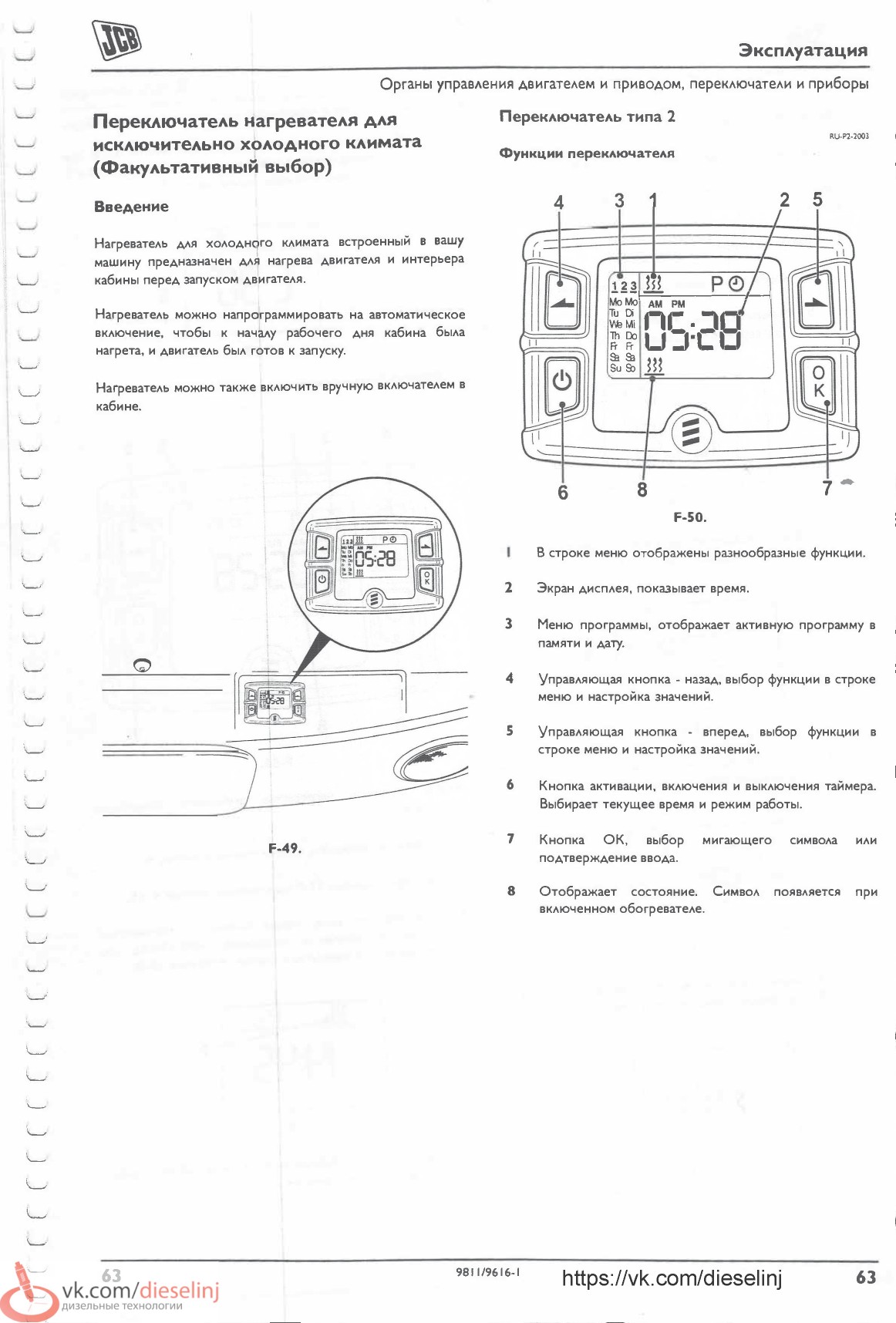

Переключатель нагревателя для исключительно холодного климата (Факультативный выбор)

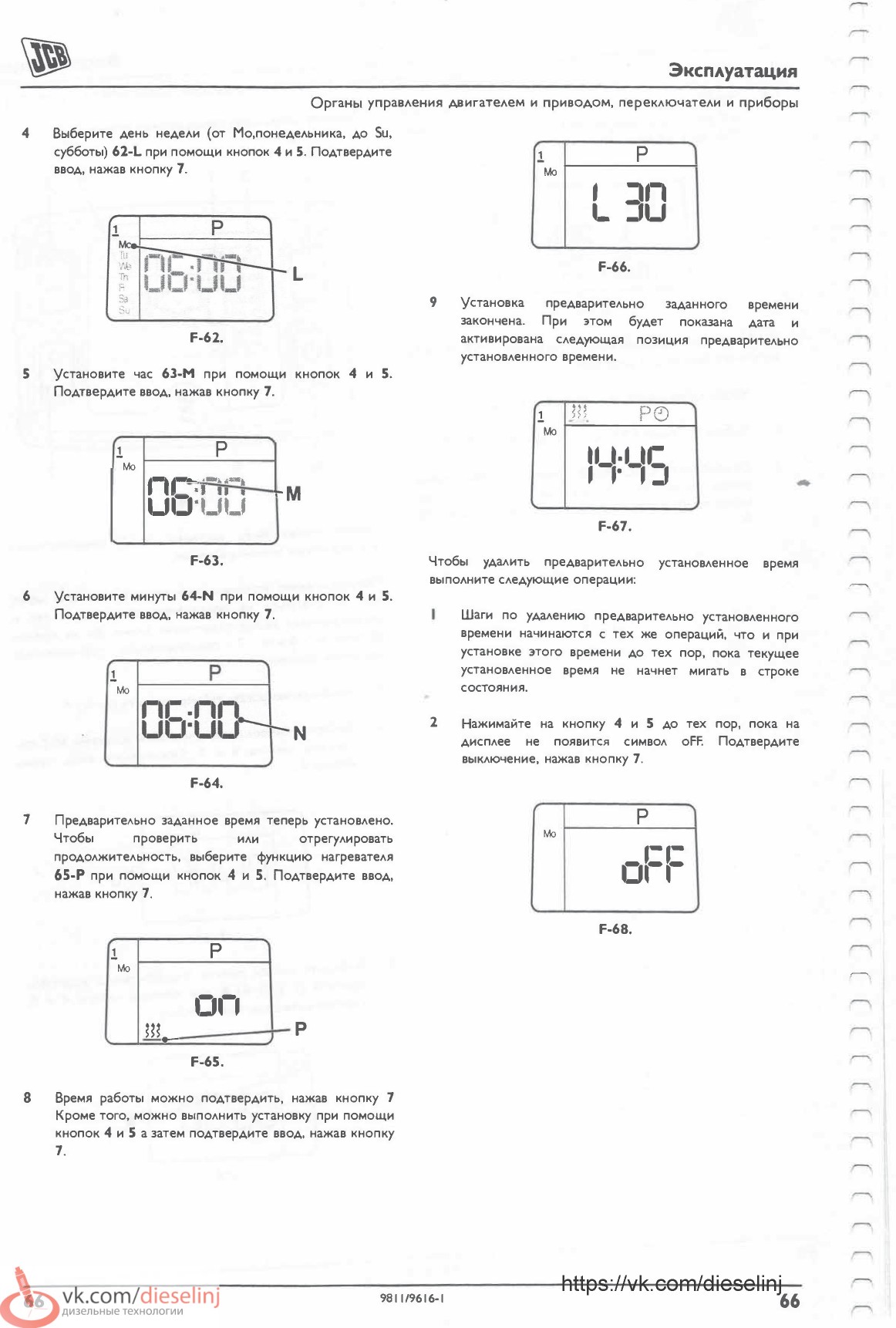

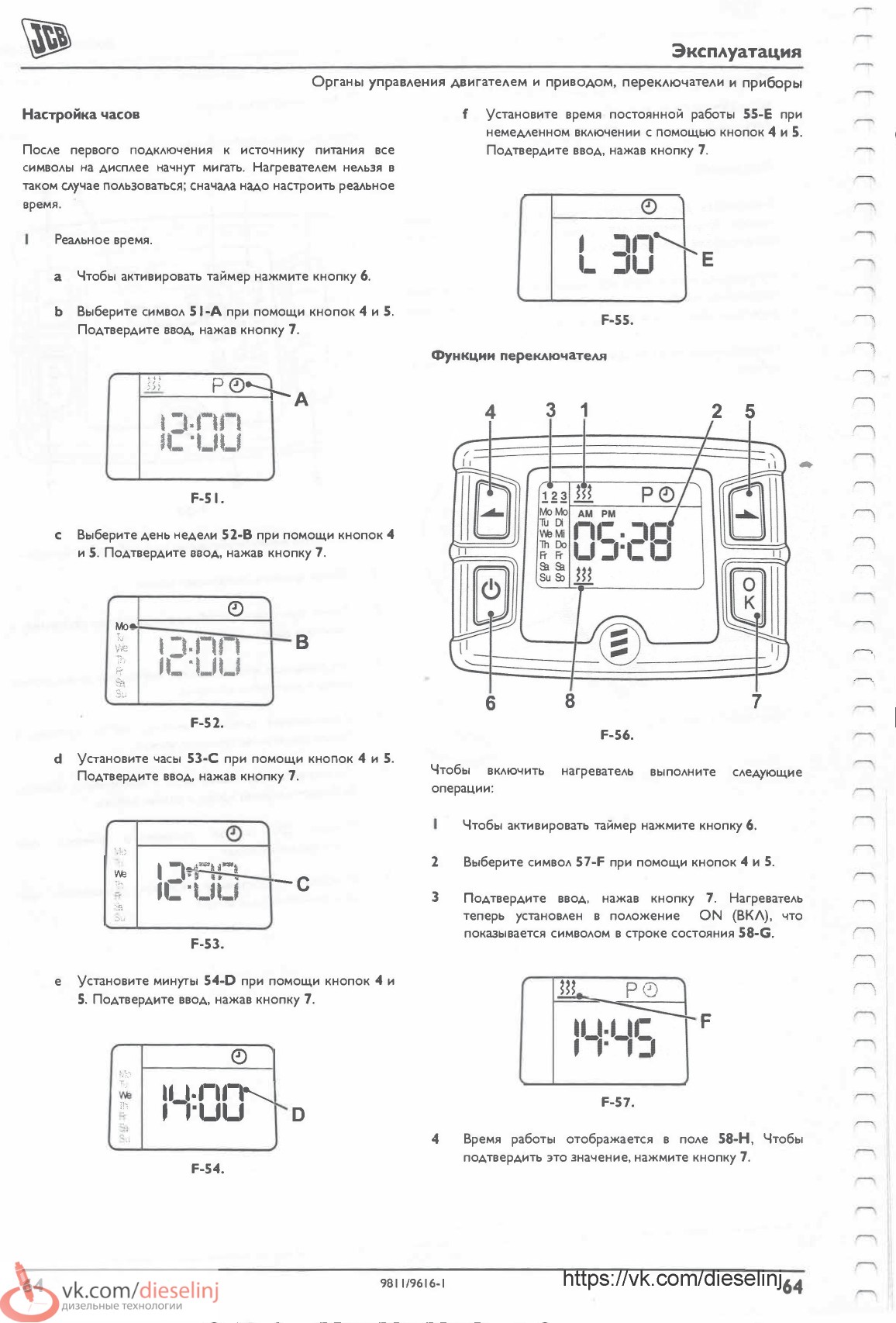

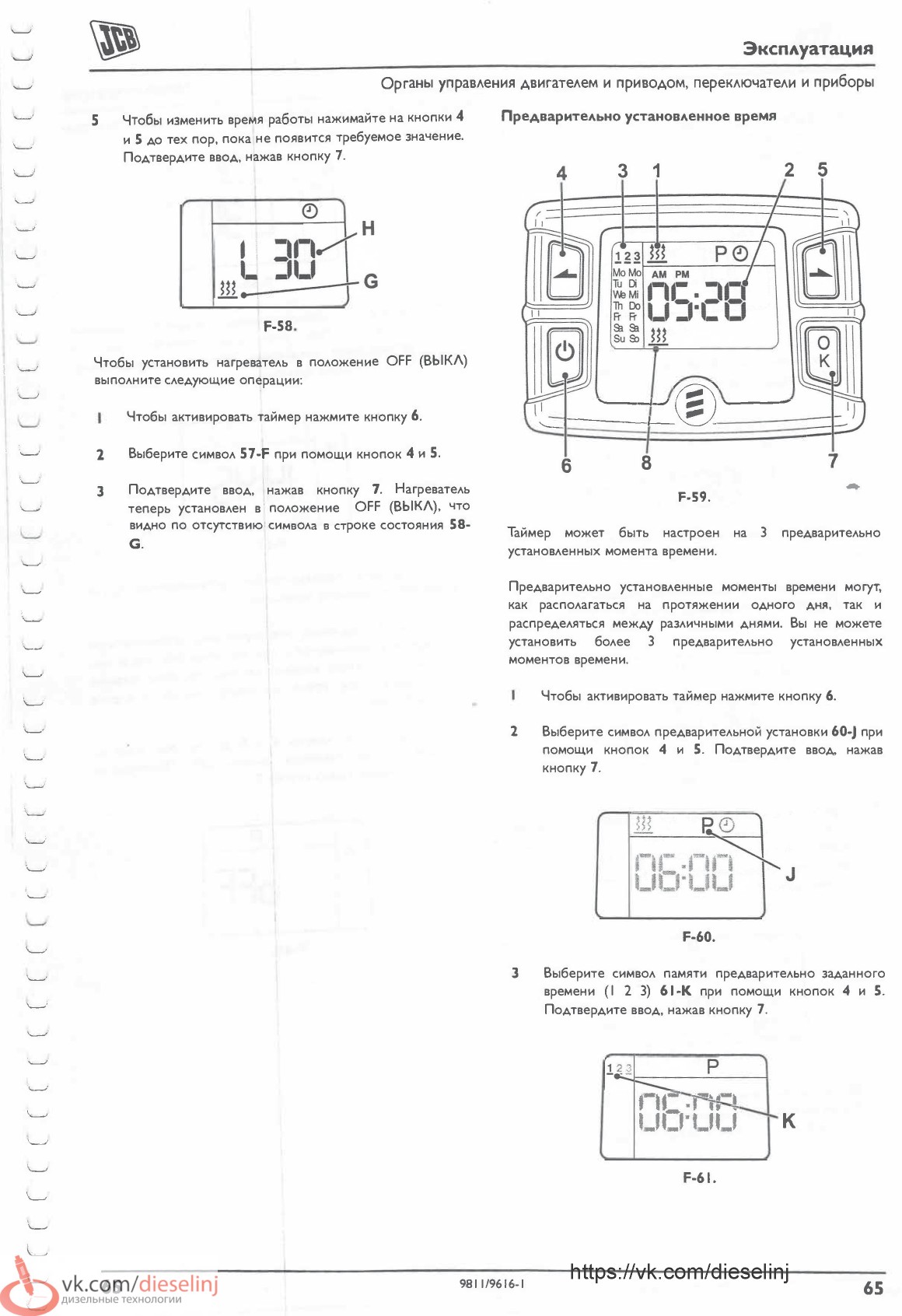

Настройка часов

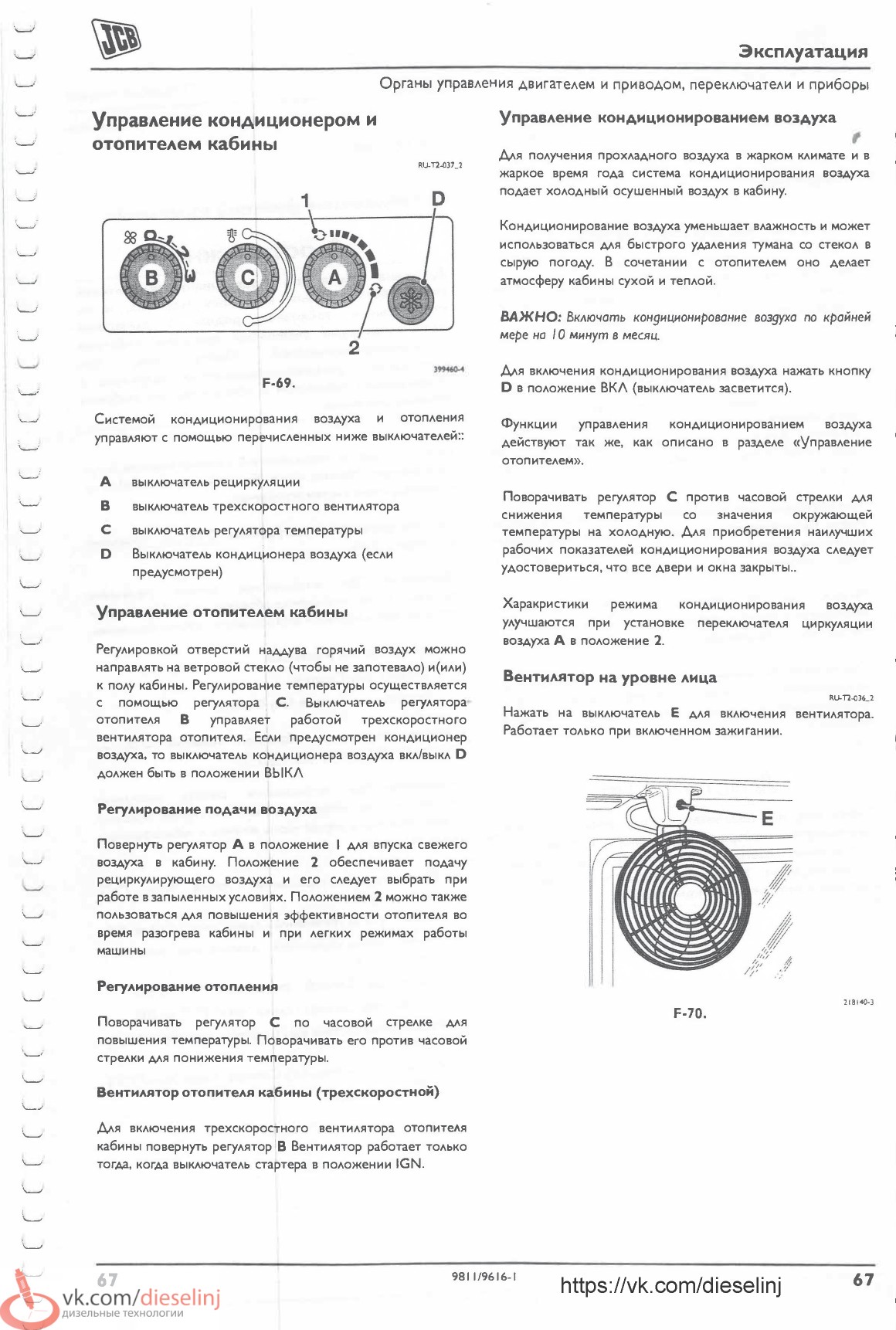

Управление кондиционером и отопителем кабины

Рычаги управления

Рычаги управления Вы или другие могут погибнуть при управлении рычагами извне кабины. Использовать рычаги управления только когда сидите правильно.

Кабели электропитания Если машина или навесное оборудование окажется слишком близко к кабелям электропитания, вы можете получить удар электротоком или сильные ожоги.

Настоятельно рекомендуется обеспечивать, чтобы меры безопасности на площадке соответствовали местным законам и нормам, касающимся работы поблизости от линий электропередач.

Перед тем, как начинать работать с машиной, проверить у своей энергетической компании, нет ли на площадке подземных электрокабелей.

Существует минимальный зазор для работы под воздушными линиями электропередач. Узнать информацию у своей местной энергосбытовой компании.

Перед тем, как поднимать стрелу, убедиться, что пространство вверху свободно. Соблюдайте достаточное безопасное расстояние от всех линий электропередач. Меры безопасности узнавать у местной энергетической компании.

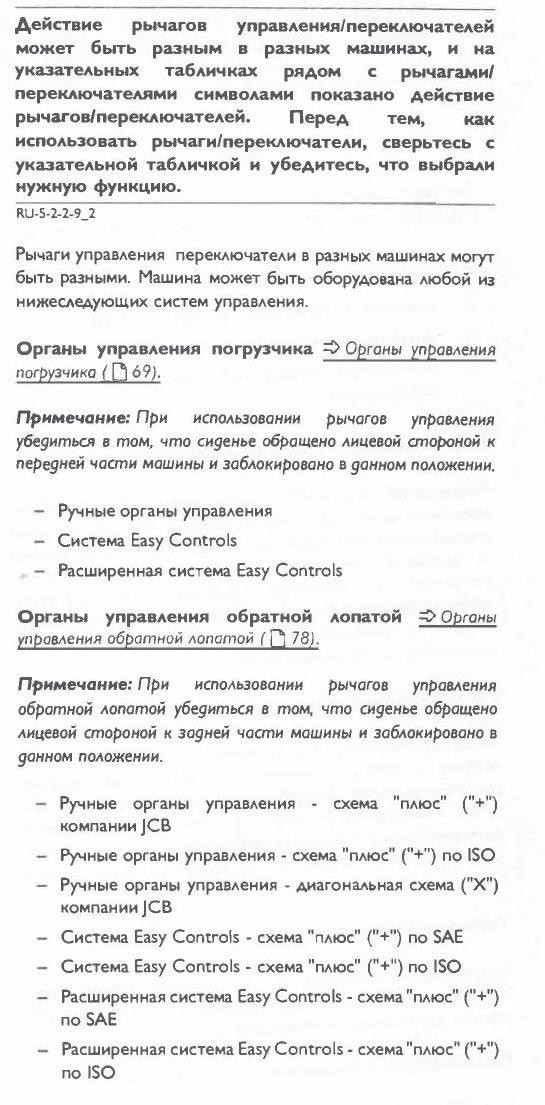

Расположение функций управления

Органы управления погрузчика

Ручные органы управления

Введение

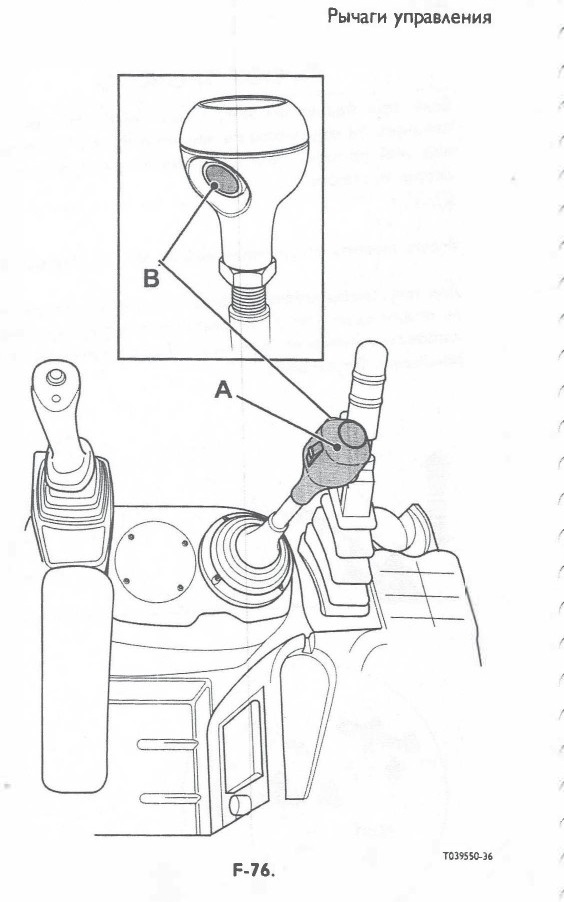

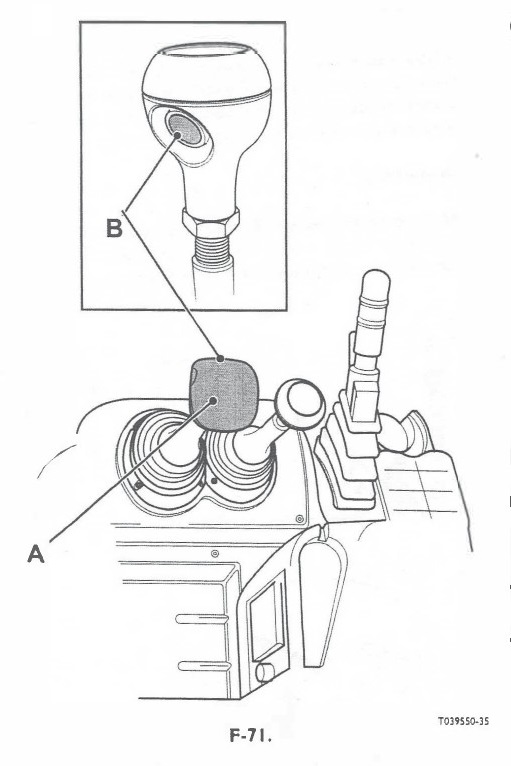

В машинах с упрощенным управлением лопатой погрузчика управляет один рычаг А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.

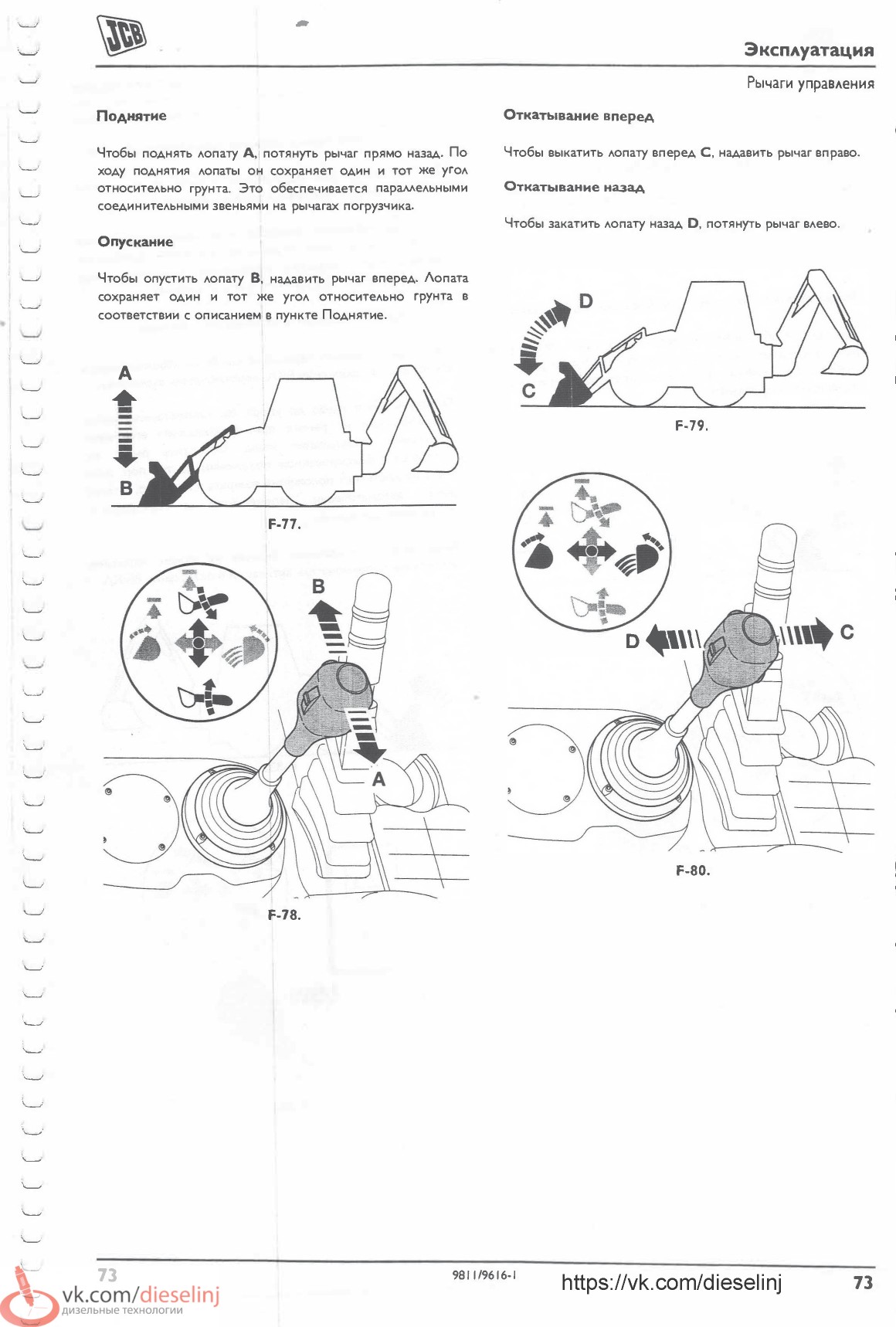

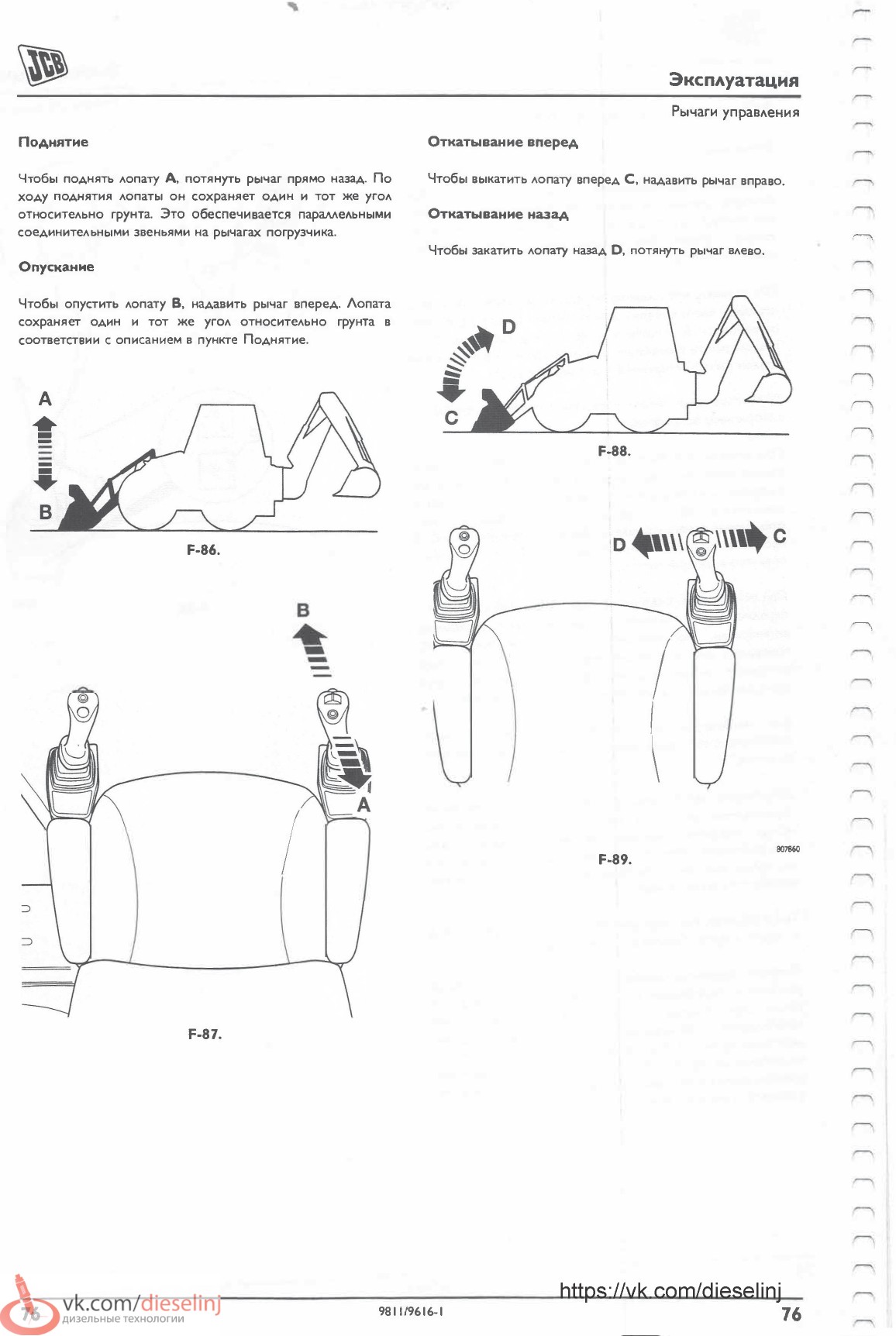

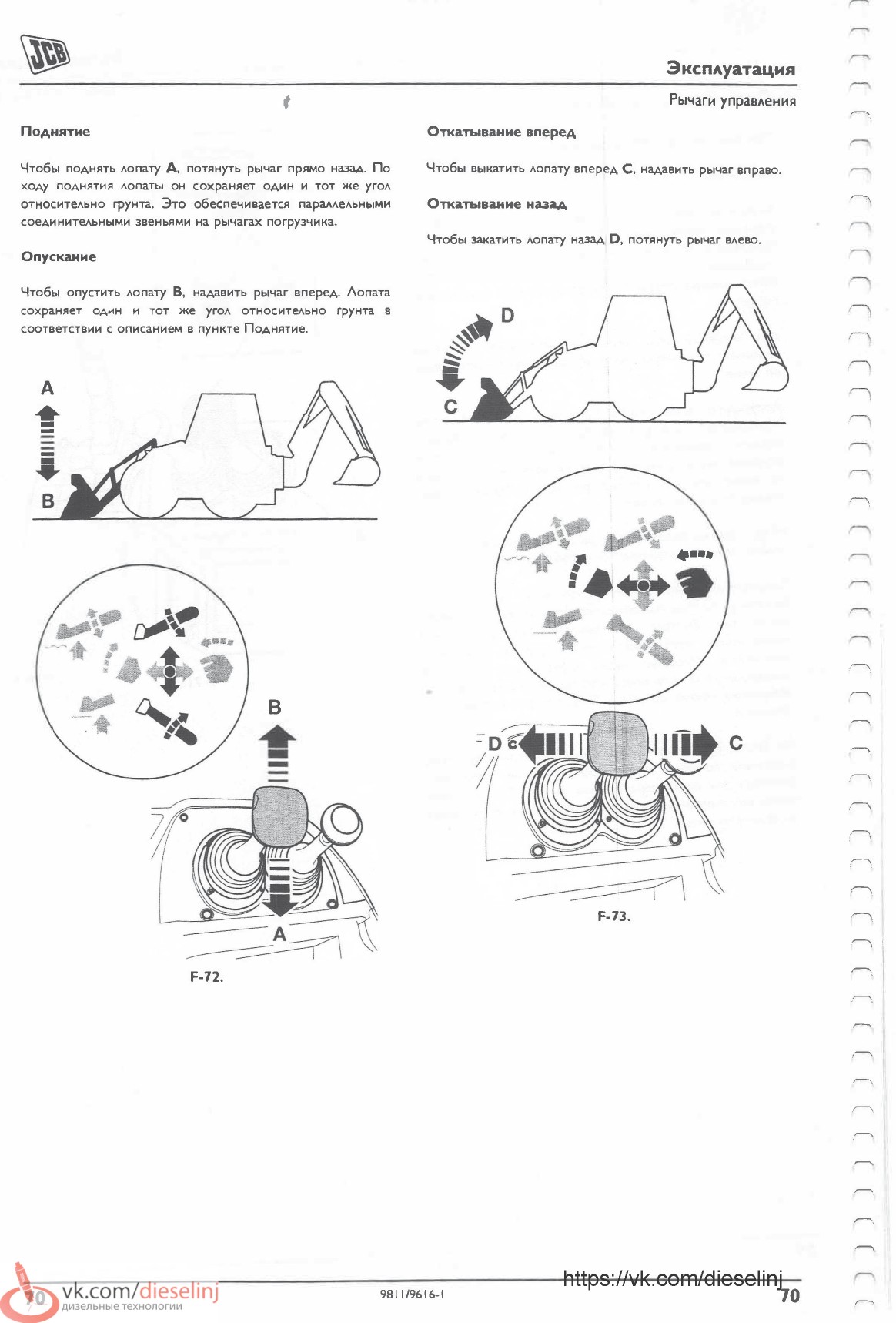

Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме'+'.

Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.

Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата поднимается и откатывается назад.

Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор, пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).

На бирке, расположенной рядом с рычагом управления, символами показано то, к каким действиям погрузчика приводят различные перемещения рычага. Эти условные знаки, движения рычага и действия погрузчика описываются на страницах ниже.

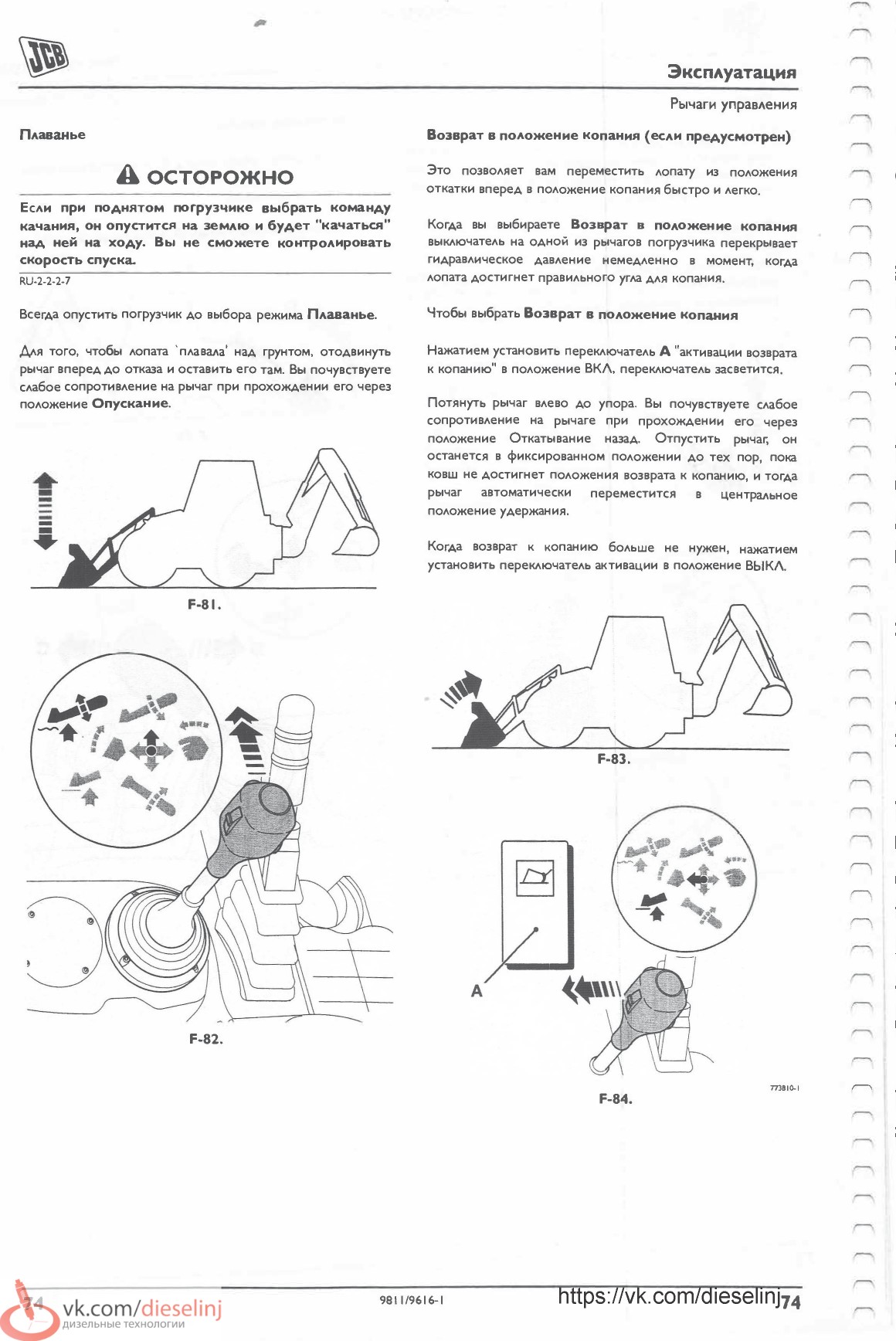

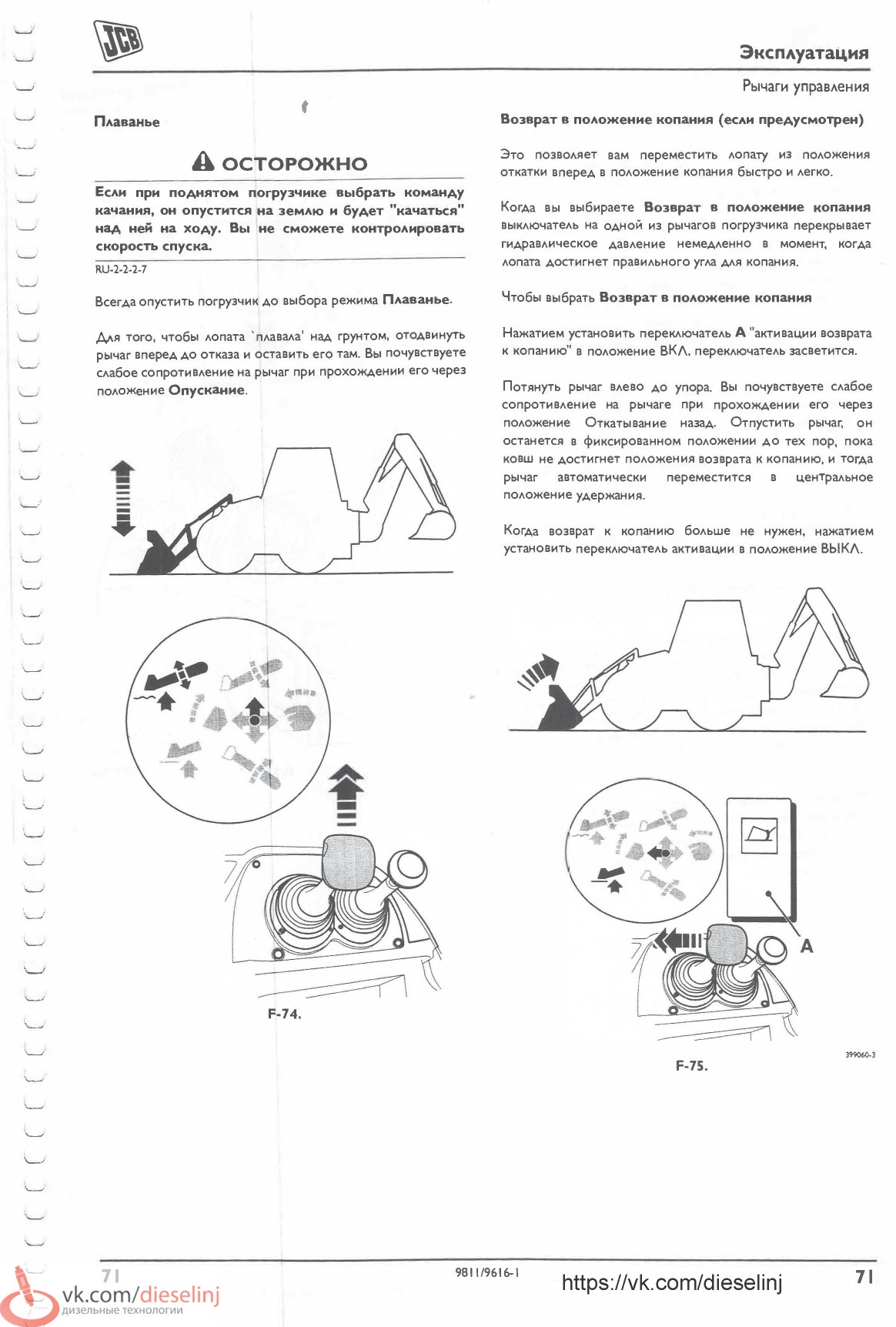

Плаванье

Система Easy Controls

Примечание: Этот раздел также относится к машинам с управлением Easy Controls / Advanced Easy Controls и опцией рычага ручного управления погрузчиком.

Введение

На машинах, оборудованных системой Easy Controls, лопата погрузчика приводится в действие при помощи одного рычага управления А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.

Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме

Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.

Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата поднимается и откатывается назад.

Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор. пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).
На бирке, расположенной рядом с рычагом управления, символами показано то, к каким действиям погрузчика приводят различные перемещения рычага. Эти условные знаки, движения рычага и действия погрузчика описываются на страницах ниже.

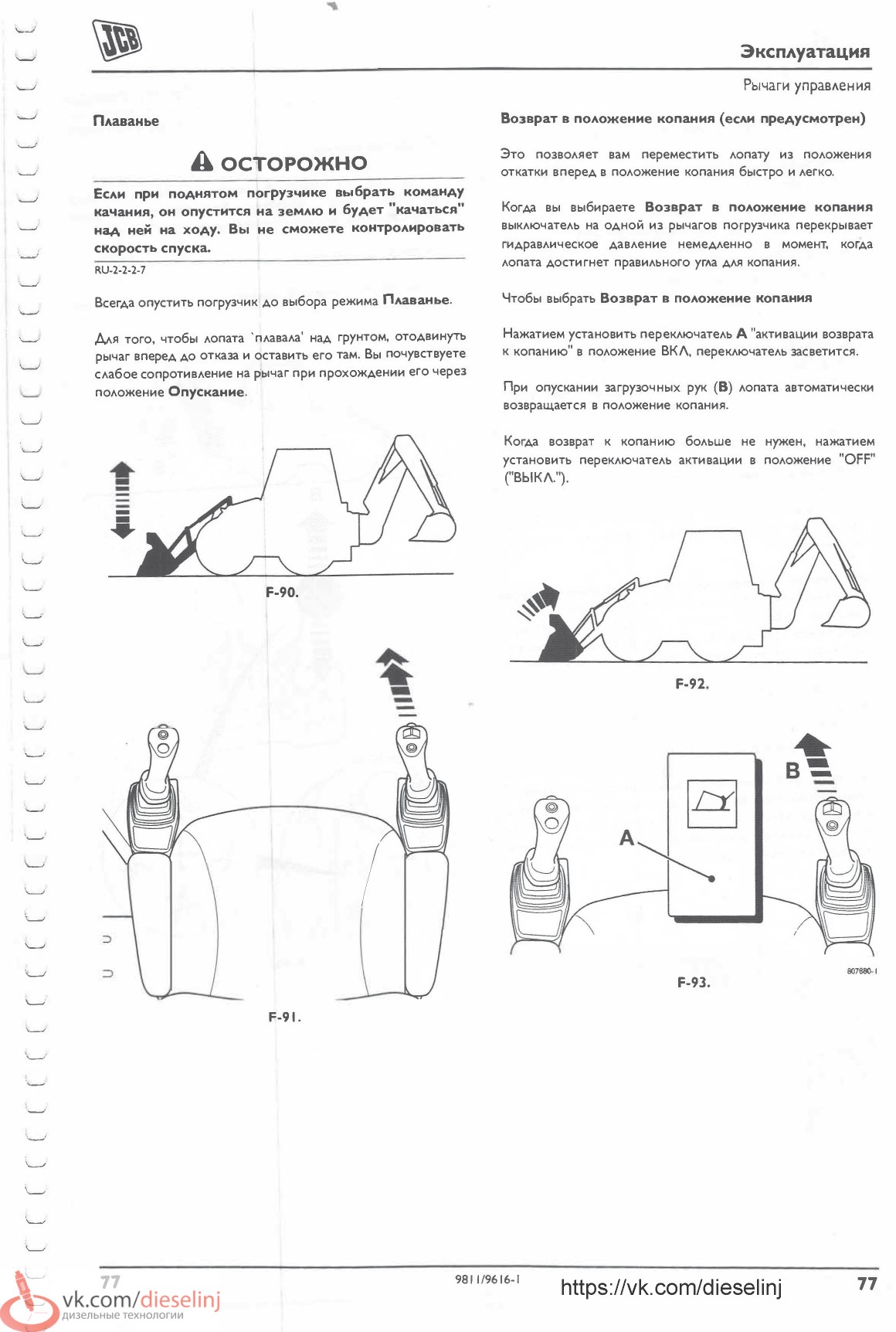

Расширенная система Easy Controls

Введение

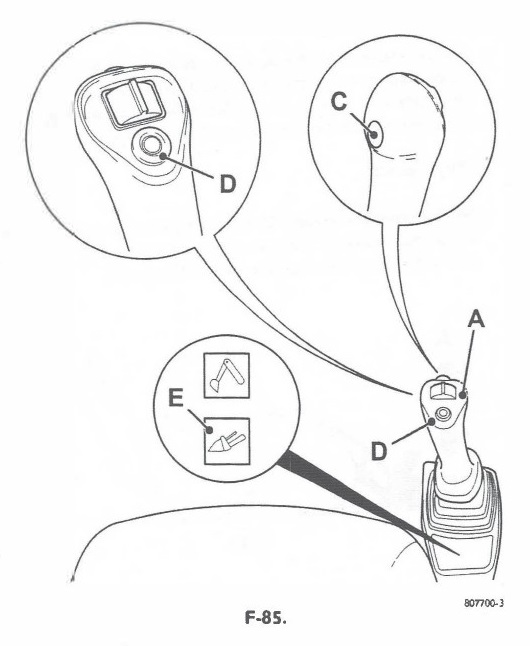

На машинах, оборудованных расширенной системой Easy Controls, управление лопатой погрузчика осуществляется при помощи правого рычага управления А при условии, что режим погрузки был выбран при помощи кулисного переключателя Е.

При условии, что сиденье обращено лицевой стороной к передней части машины, для активации рычага управления погрузчиком А нажать и отпустить выключатель С на правом рычаге управления. В активированном состоянии на правом рычаге управления горит индикатор D.

Для отключения рычага управления перевести тумблер в центральное положение.

При условии, что сиденье обращено лицевой стороной к задней части машины, перевести тумблер Е в положение погрузки. Для управления погрузчиком нажать и удерживать выключатель С на правом рычаге управления. Для отключения рычага управления отпустить выключатель С. В процессе удержания выключателя С будет подаваться предупреждающий сигнал.

При условии, что сиденье обращено лицевой стороной к передней части машины и правый рычаг управления активирован, последующее нажатие выключателя С приведет к быстрому отключению передачи трансмиссией крутящего момента двигателю. Этим обеспечивается передача большего значения мощности на погрузчик.

Аля индивидуальных движений погрузчика (подъем, опускание, откатывание вперед/назад) рычагом пользуются по схеме

Допускается выбор комбинированных движений путем перемещения рычага в промежуточных направлениях между четырьмя главными. Например, подъем лопаты осуществляется путем перемещения рычага прямо назад в то время как для откатывания лопаты назад следует переместить рычаг налево.

Таким образом, если переместить рычаг по диагонали назад и налево, лопата поднимется и откатится назад.

Скорость движений погрузчика зависит от того, на какое расстояние перемещается рычаг. Чем дальше отводится рычаг, тем быстрее выполняются операции. Рычаг возвращается в центральное (исходное) положение под действием пружины. Погрузчик будет оставаться в любом положении до тех пор, пока он не будет передвинут при помощи рычага управления (кроме операций планирования и возврата к режиму копания).
