JCB Погрузчик с обратной лопатой 3CX, 4CX ECO. Руководство оператора (2010 год) - часть 3

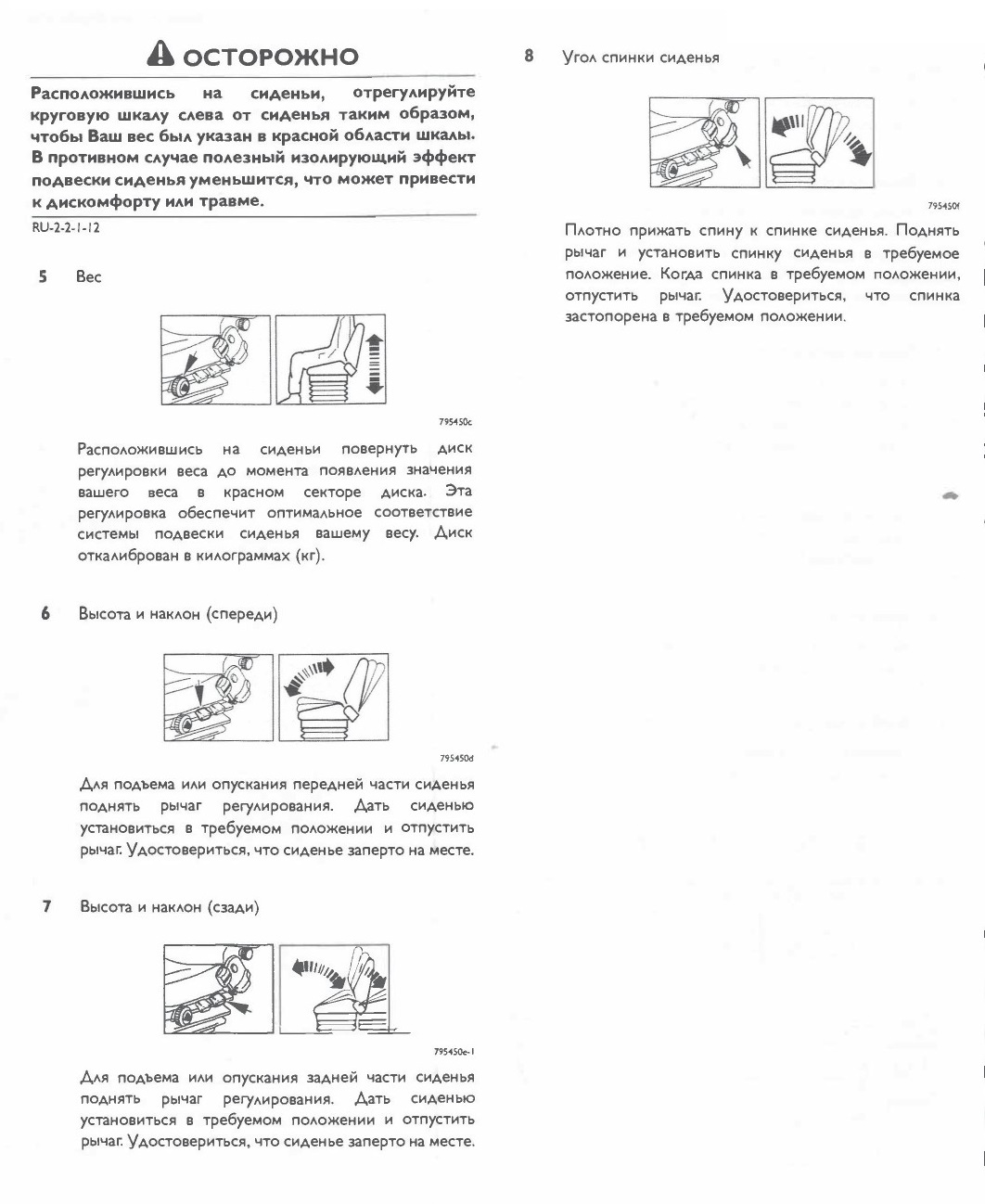

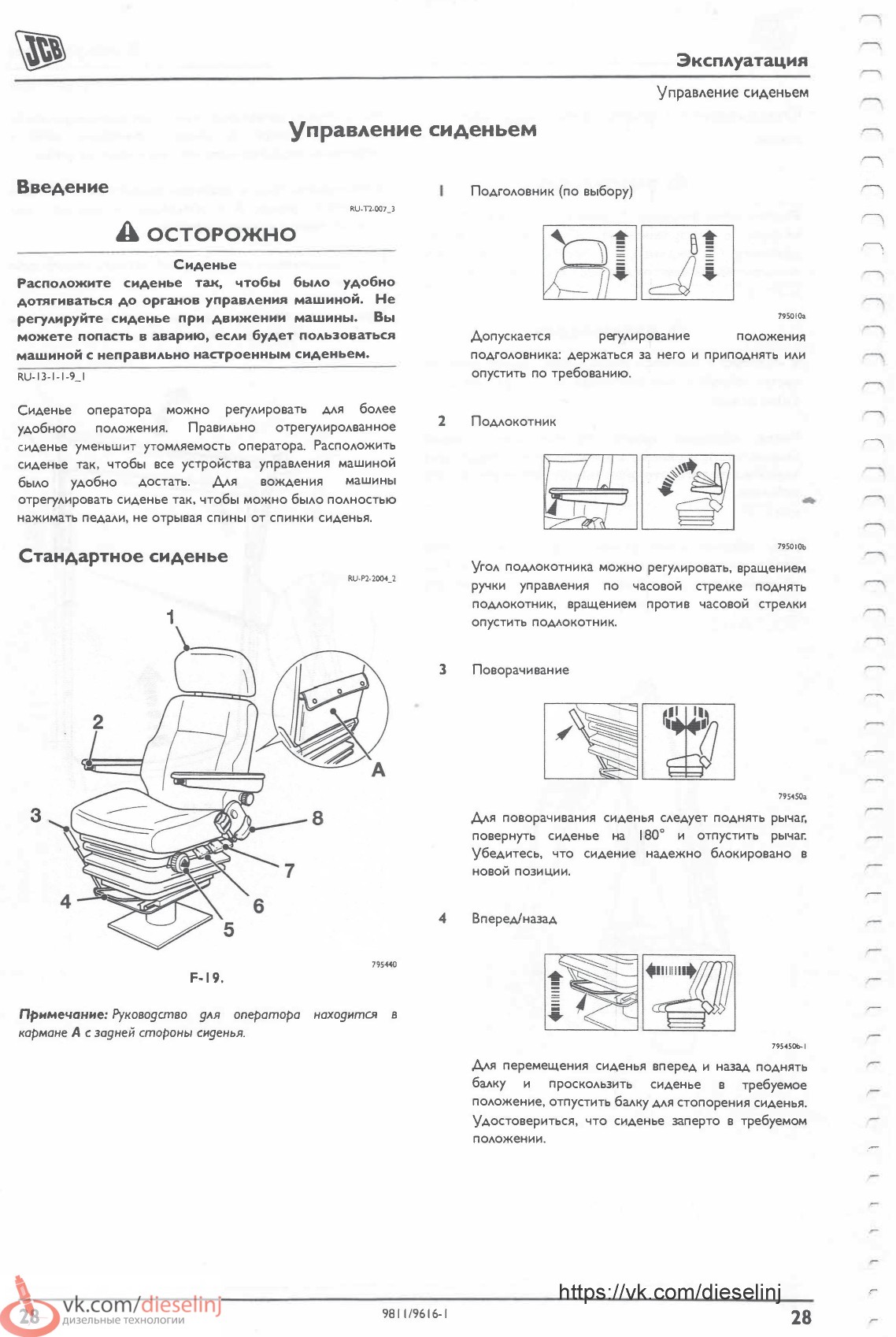

Управление сиденьем

Электрические функции

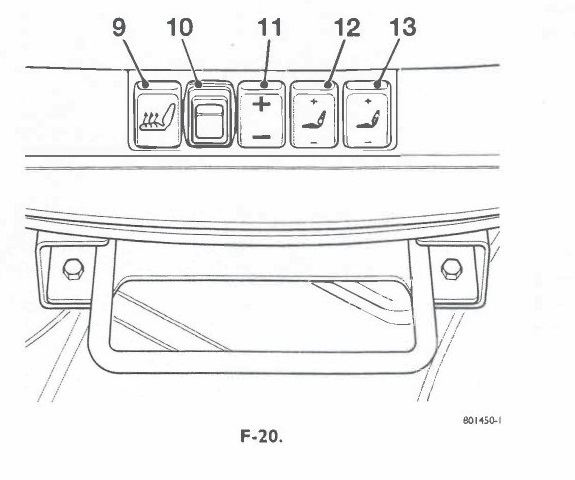

9 Идентификационная табличка переключателя отопителя

10 Функции переключателя

Чтобы включить нагреватель нажмите на кнопку. На ней должен загореться красный индикатор. Нагреватели сиденья регулируются автоматически и будут периодически включаться/выключаться. Эта функция активна только при включенном зажигании.

11 Тумблер компрессора.

Нажмите на символ + и удерживайте кнопку для включения двигателя компрессора и увеличения жесткости подвески сиденья. Нажмите и удерживайте символ чтобы уменьшить жесткость подвески..

После достижения комфортного уровня, используйте механические рычаги 7 и 8 для настройки сиденья под требуемый вес.

12 Тумблер регулировки нижней опоры спины.

Нажмите и удерживайте символ + для подкачки, и символ - для сдувания опоры спины.

13 Тумблер регулировки верхней опоры спины.

Нажмите и удерживайте символ + для подкачки, и символ - для сдувания опоры спины.

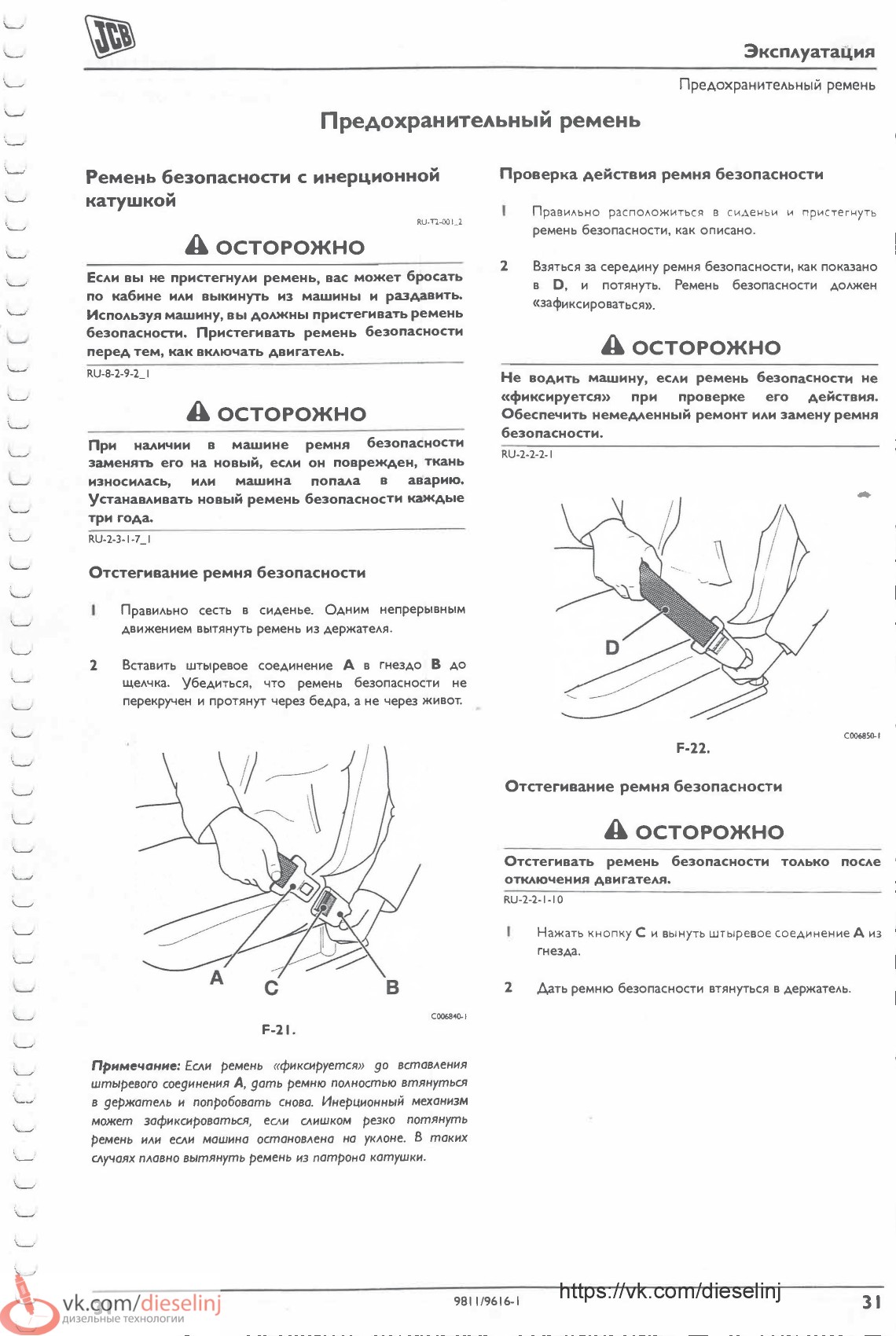

Предохранительный ремень

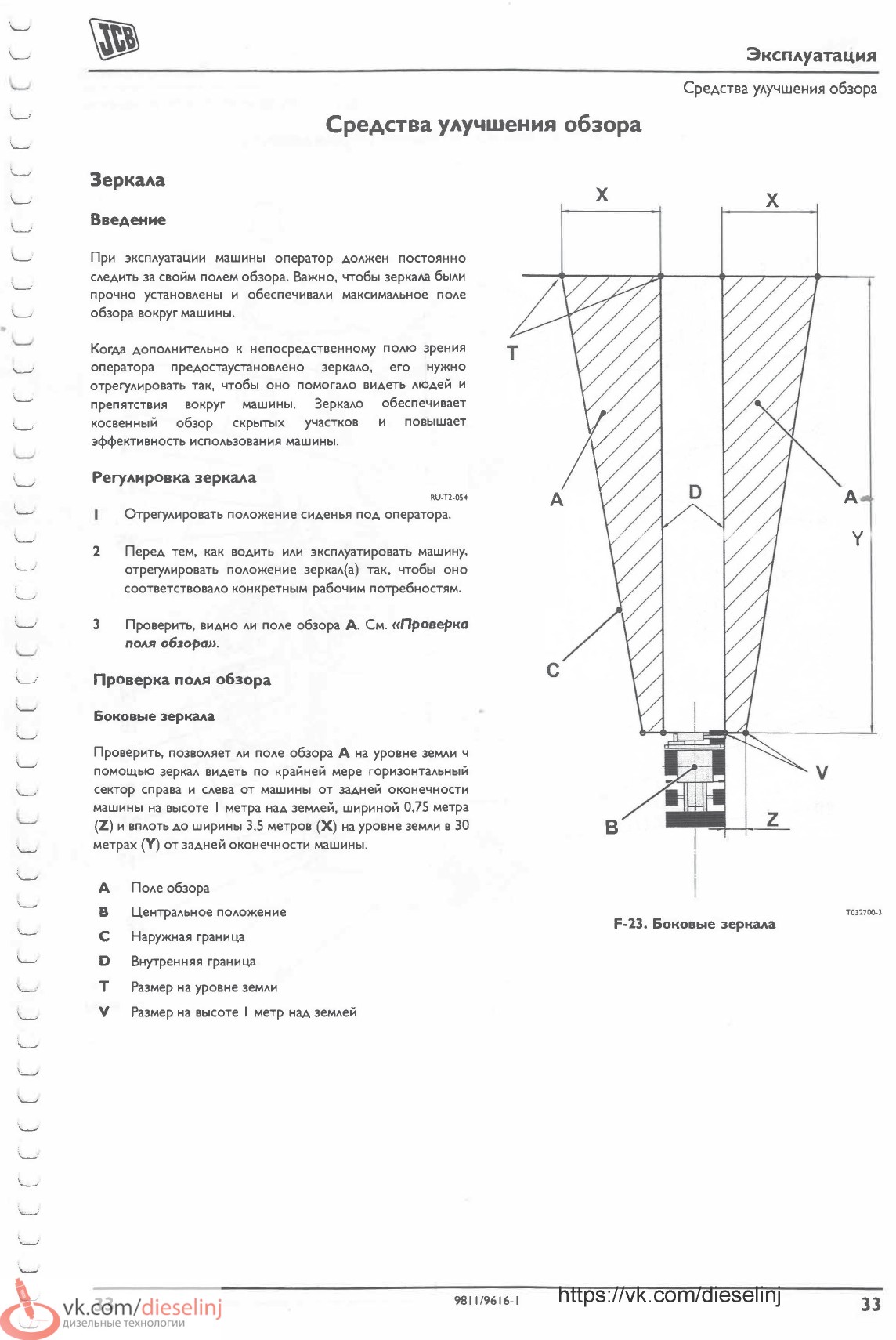

Средства улучшения обзора

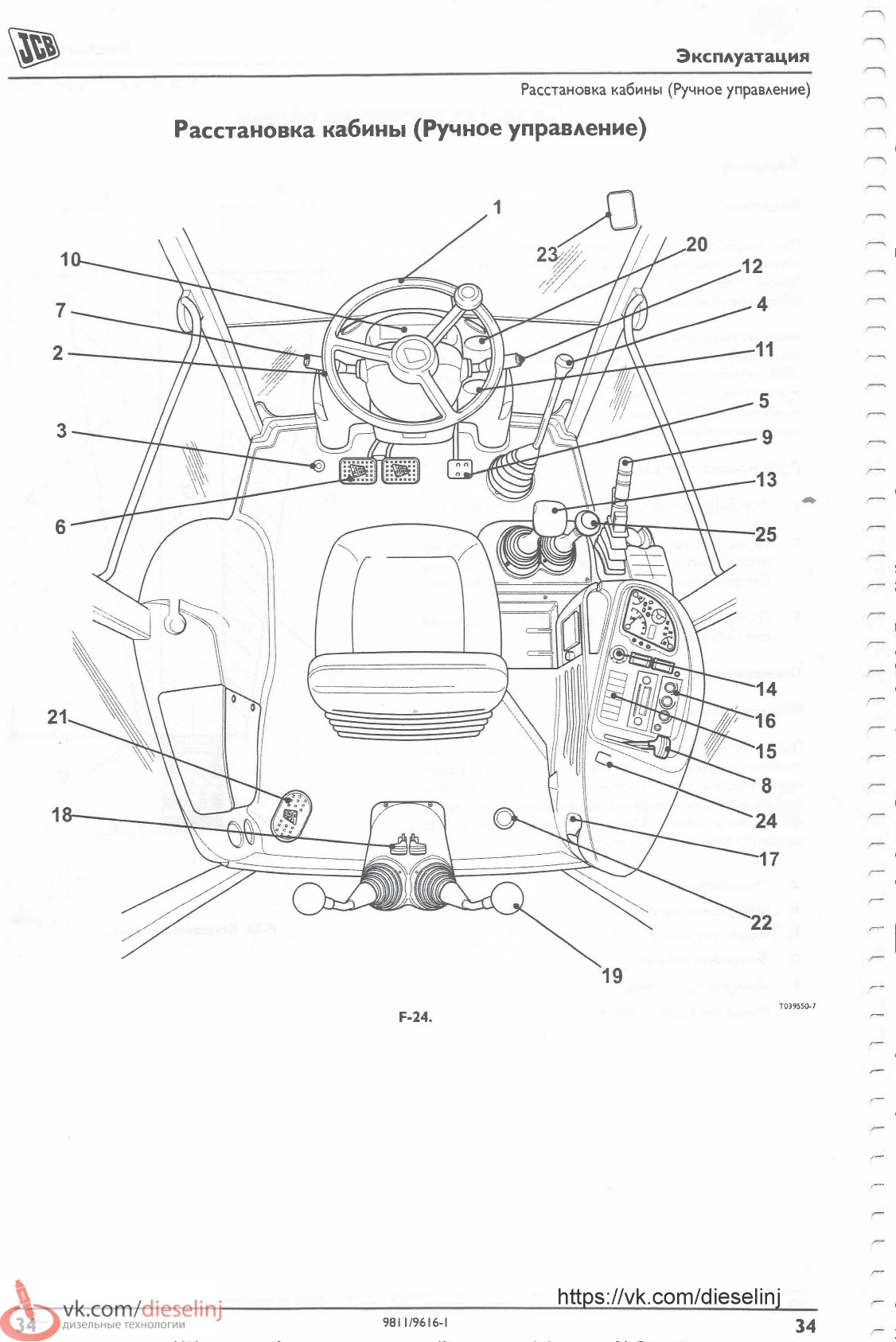

Расстановка кабины (Ручное управление)

Расстановка кабины (Ручное управление)

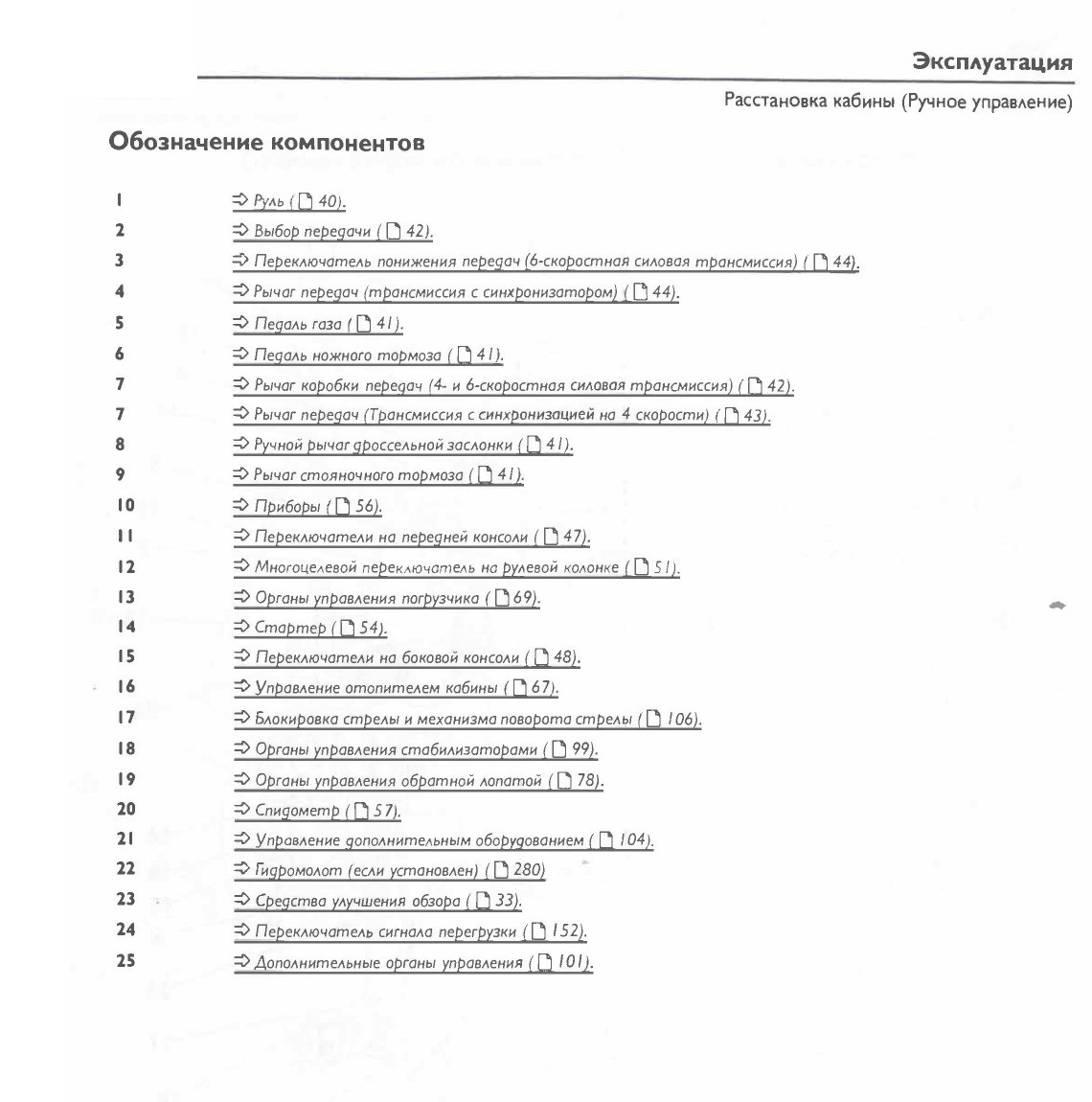

Обозначение компонентов

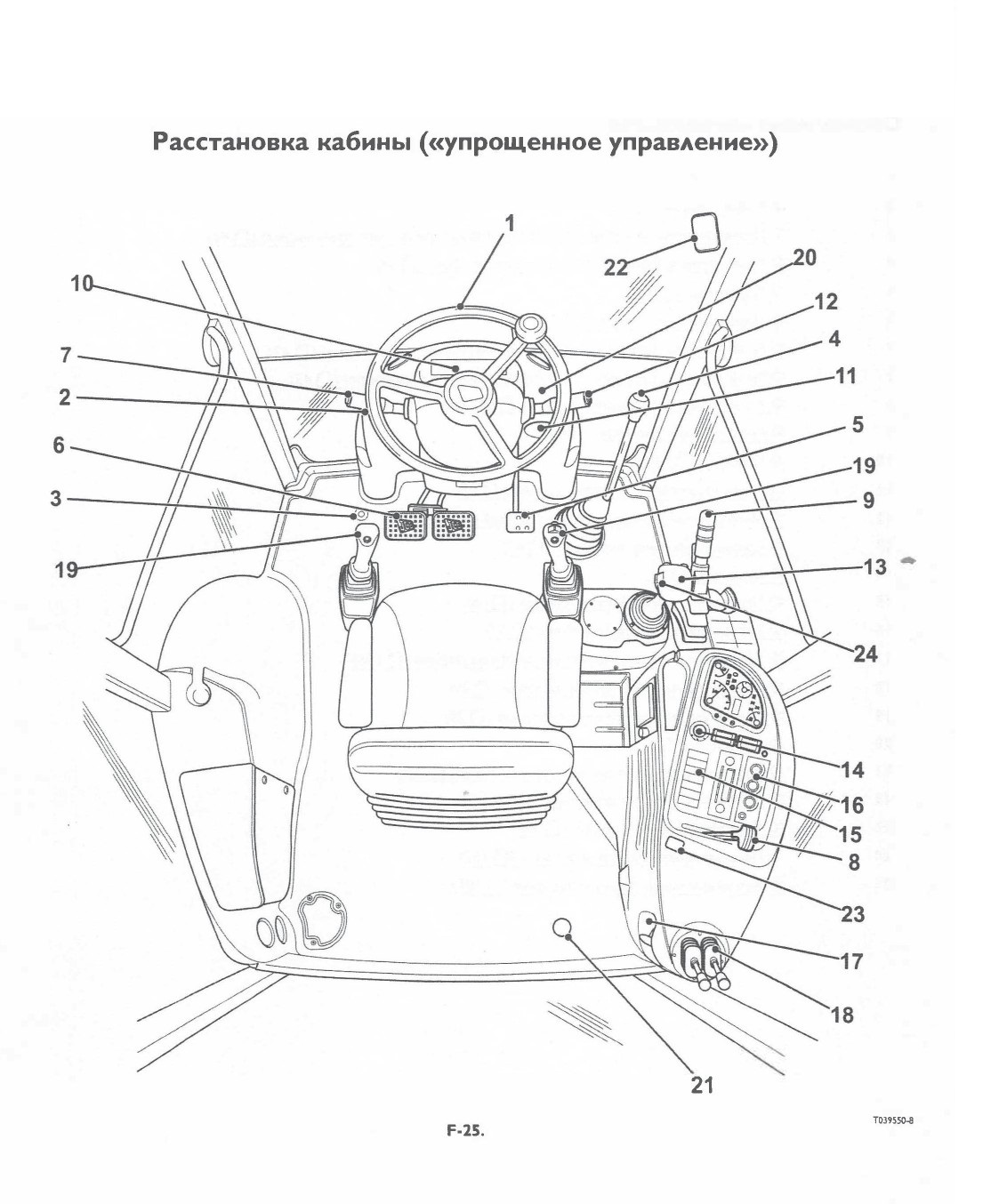

Расстановка кабины («упрощенное управление»)

Расстановка кабины («упрощенное управление»)

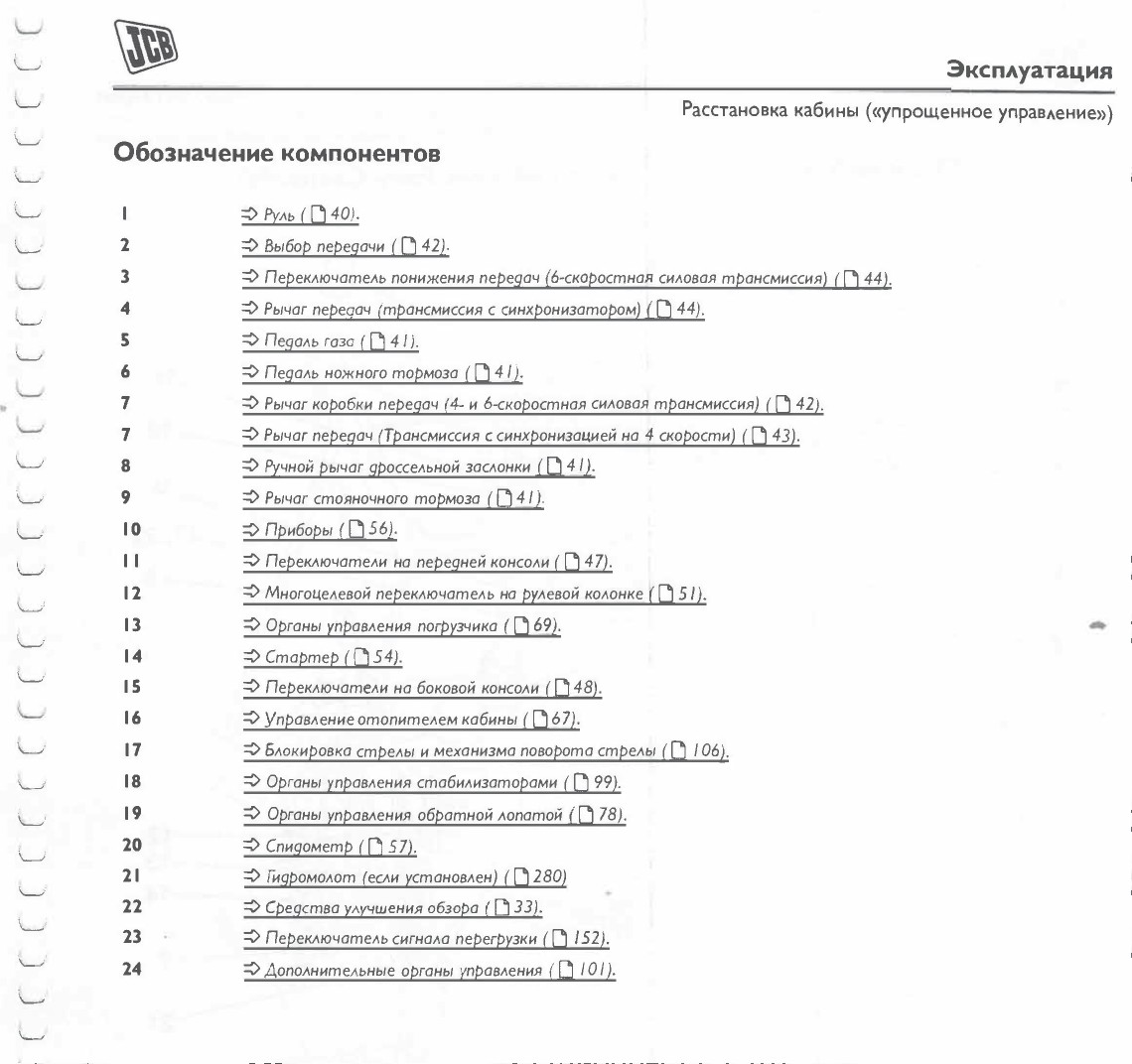

Обозначение компонентов

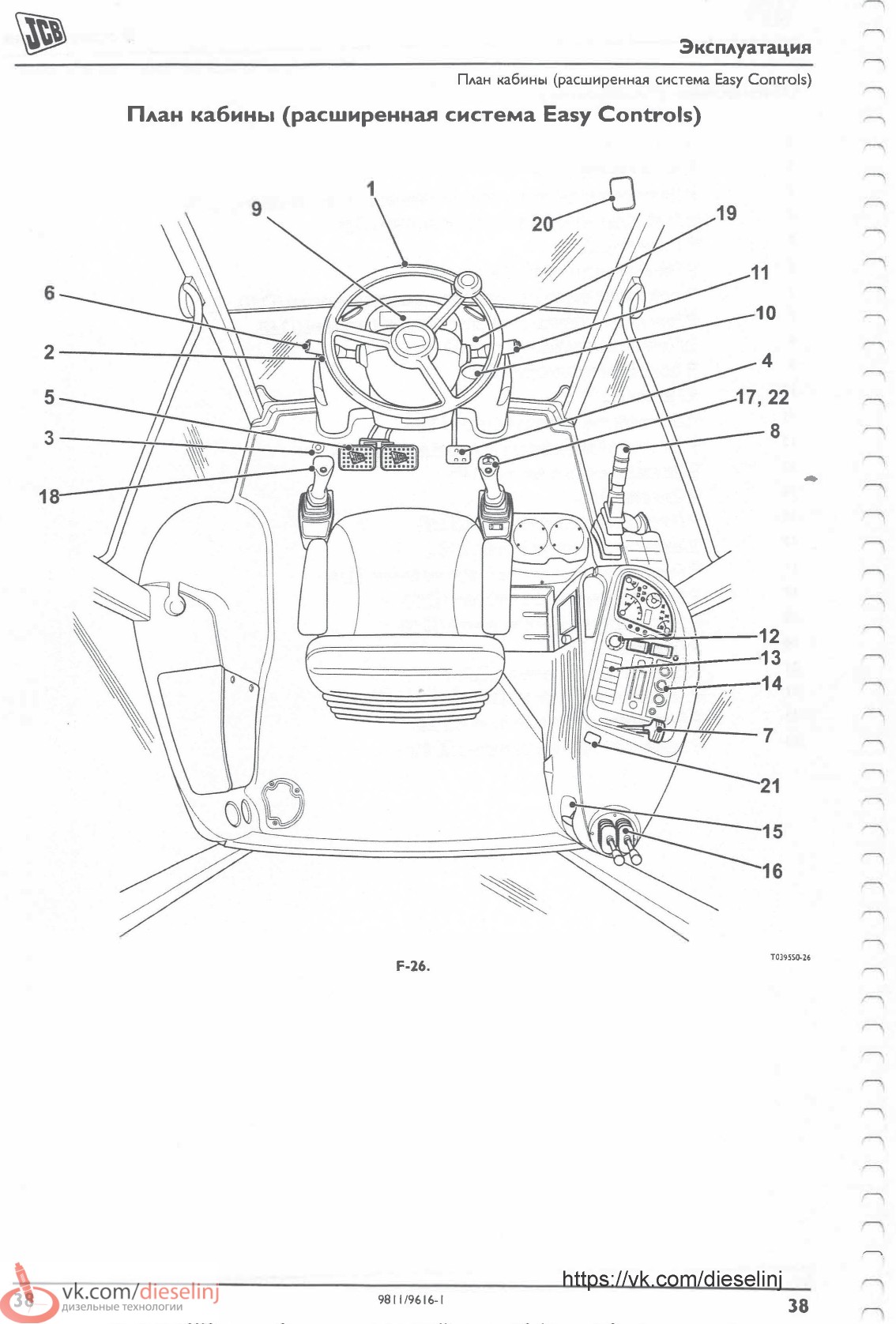

План кабины (расширенная система Easy Controls)

План кабины (расширенная система Easy Controls)

План кабины (расширенная система Easy Controls)

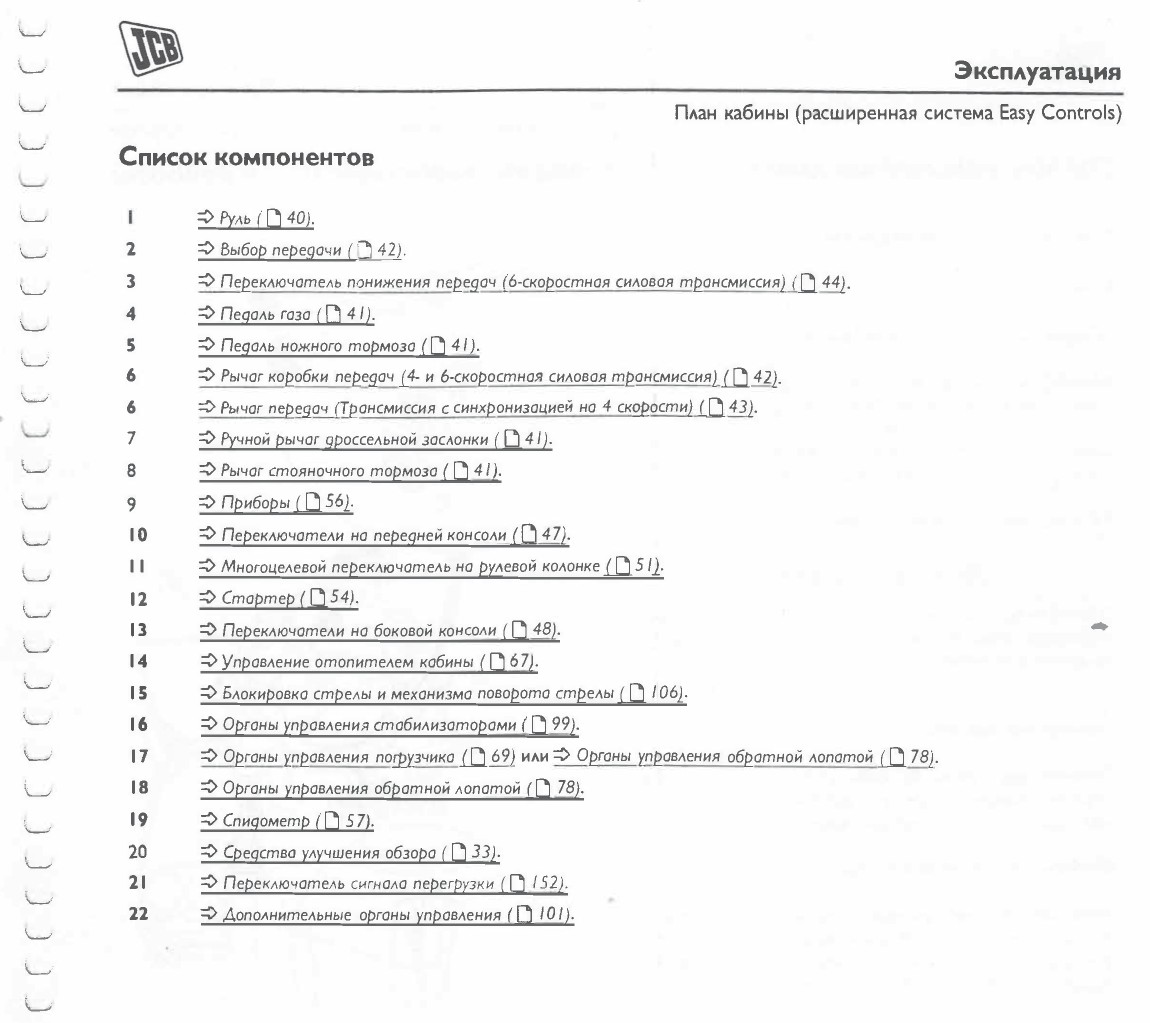

Список компонентов

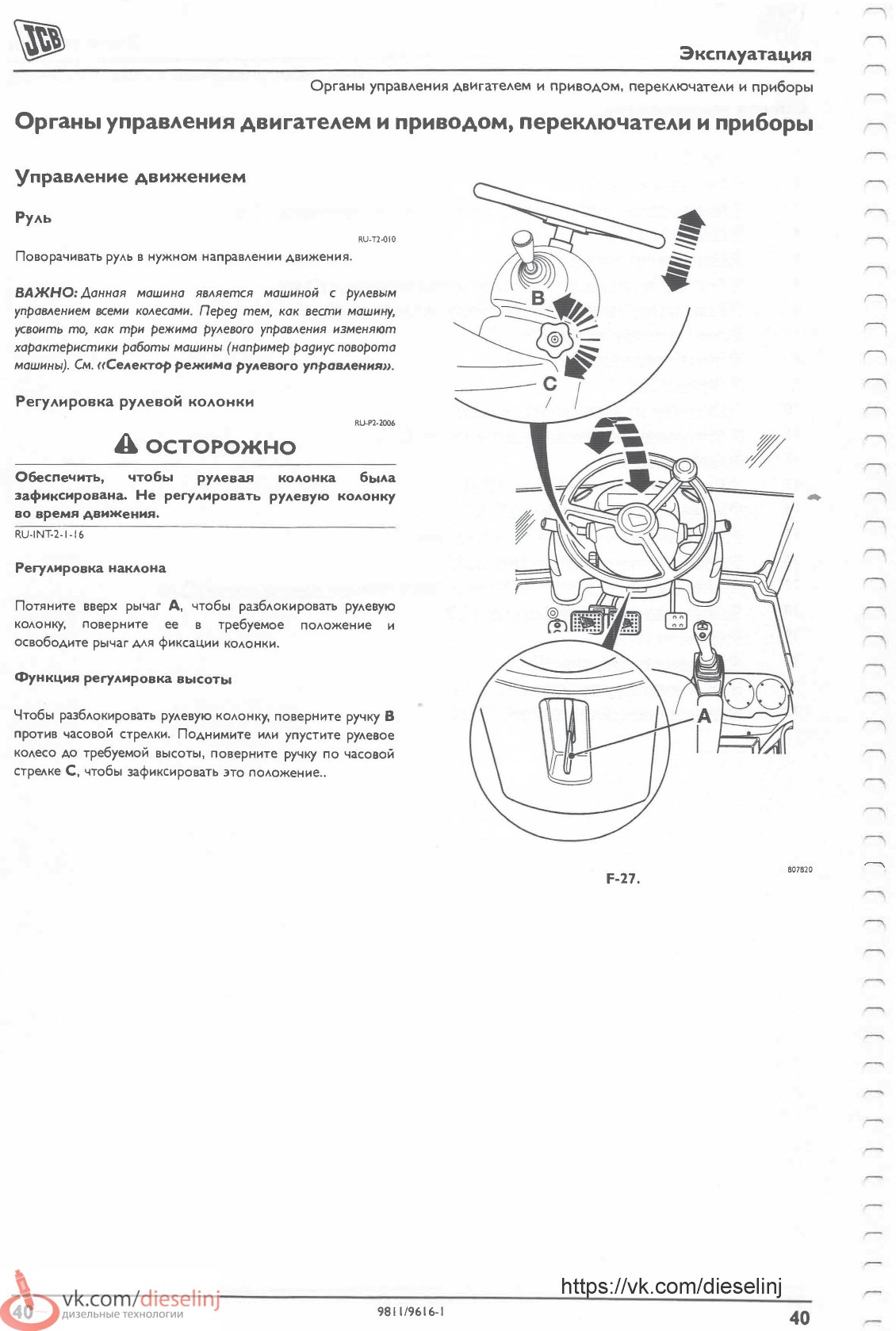

Органы управления двигателем и приводом, переключатели и приборы

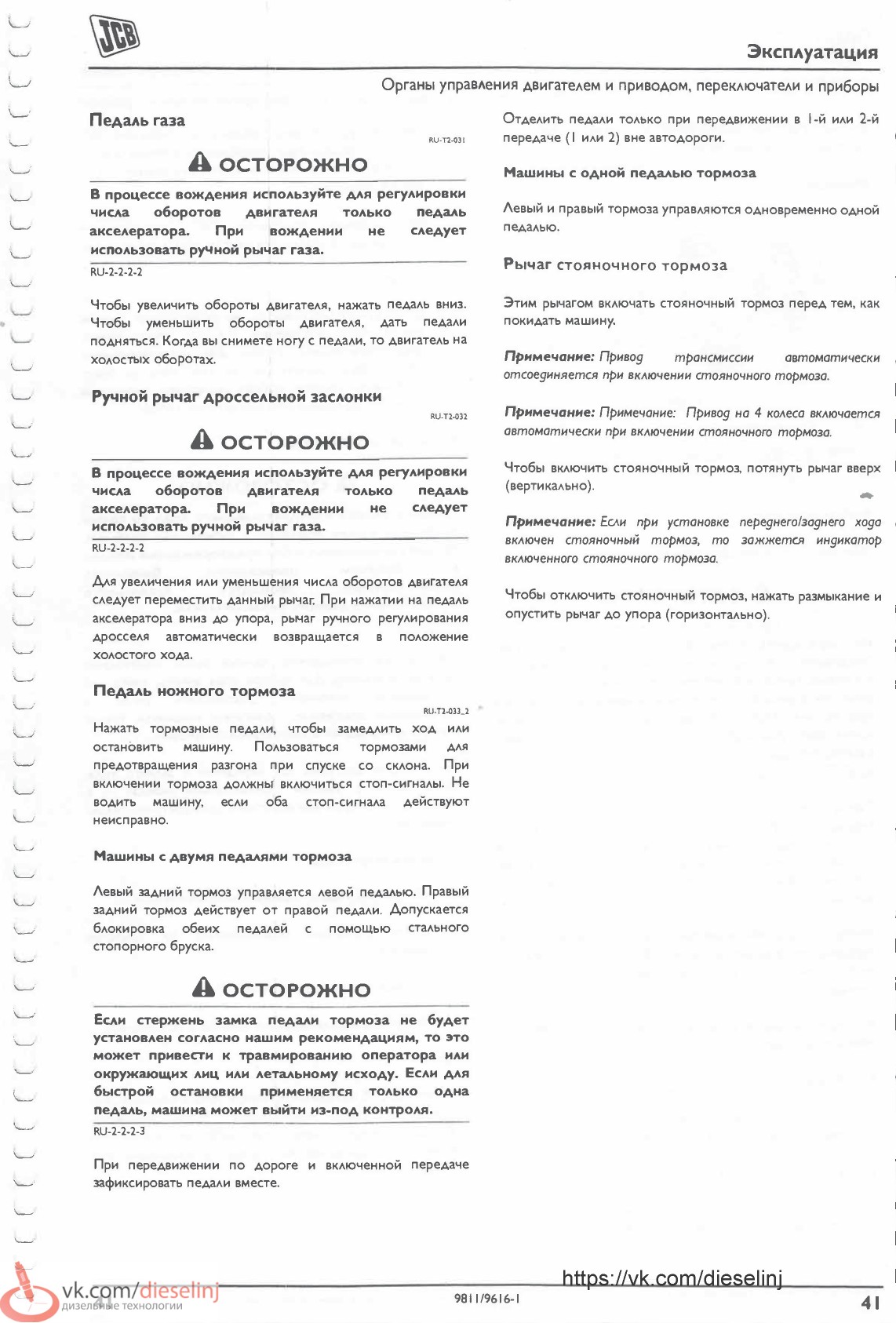

Педаль газа

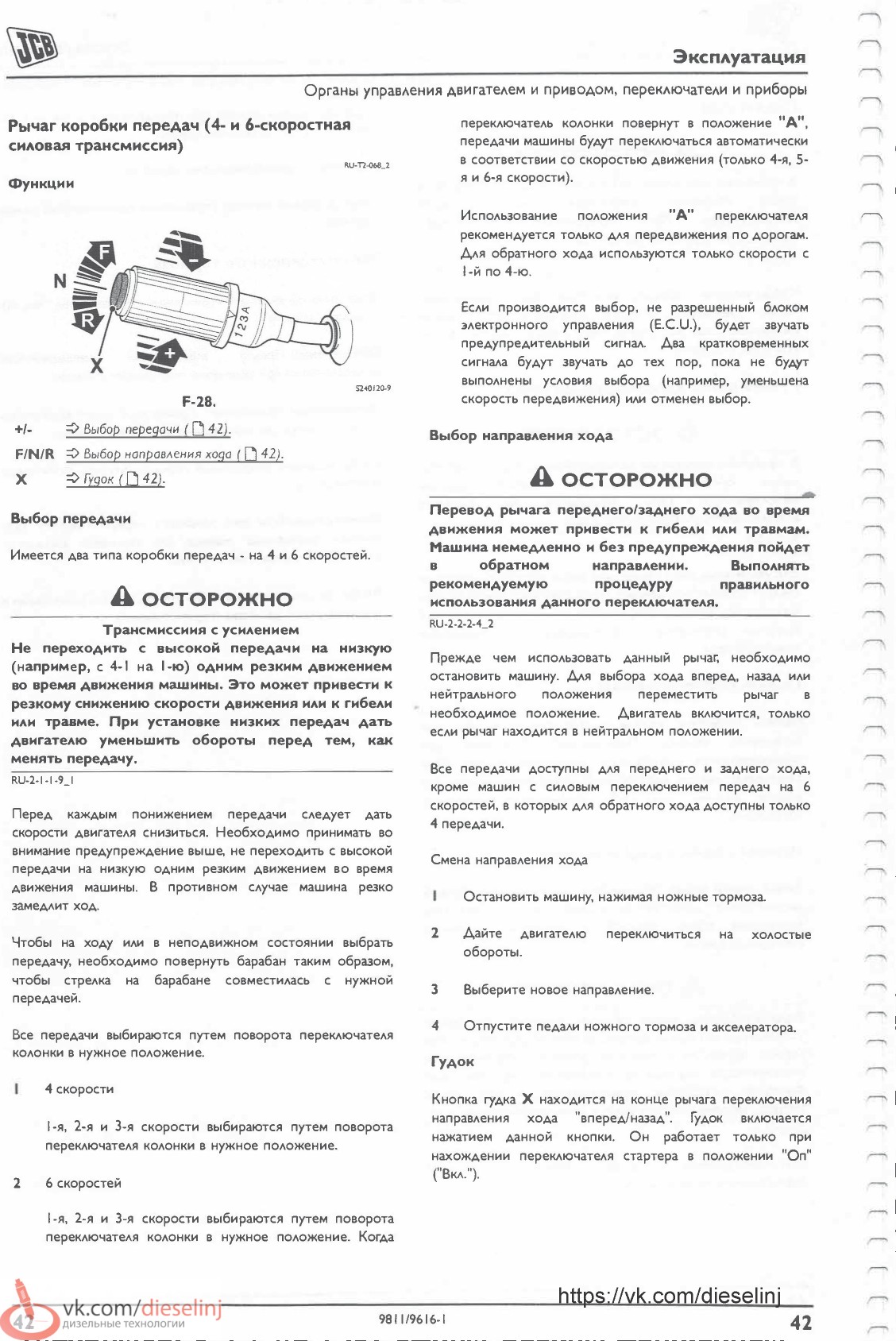

Рычаг коробки передач (4- и 6-скоростная силовая трансмиссия)
Функции

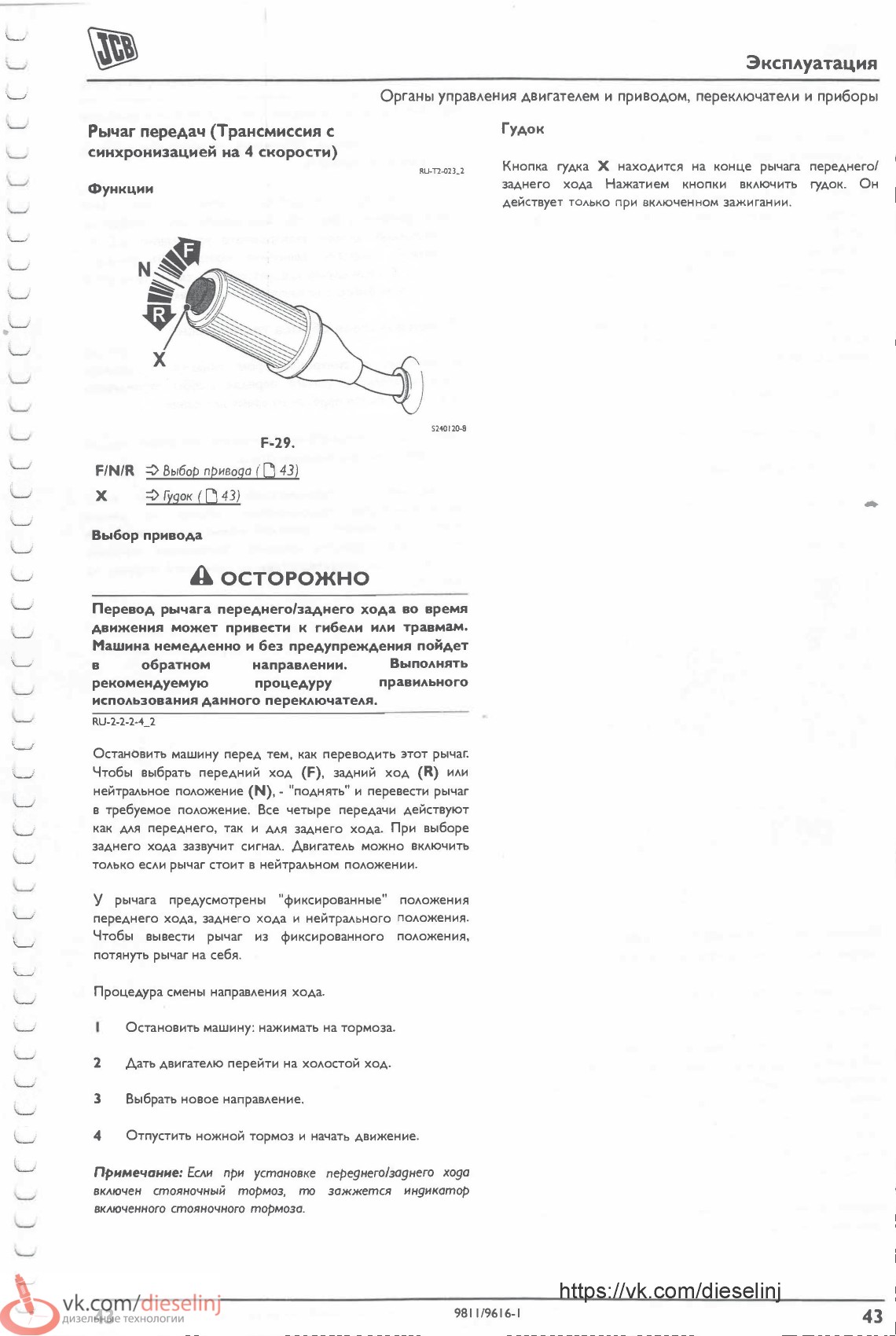

Рычаг передач (Трансмиссия с синхронизацией на 4 скорости)

Функции

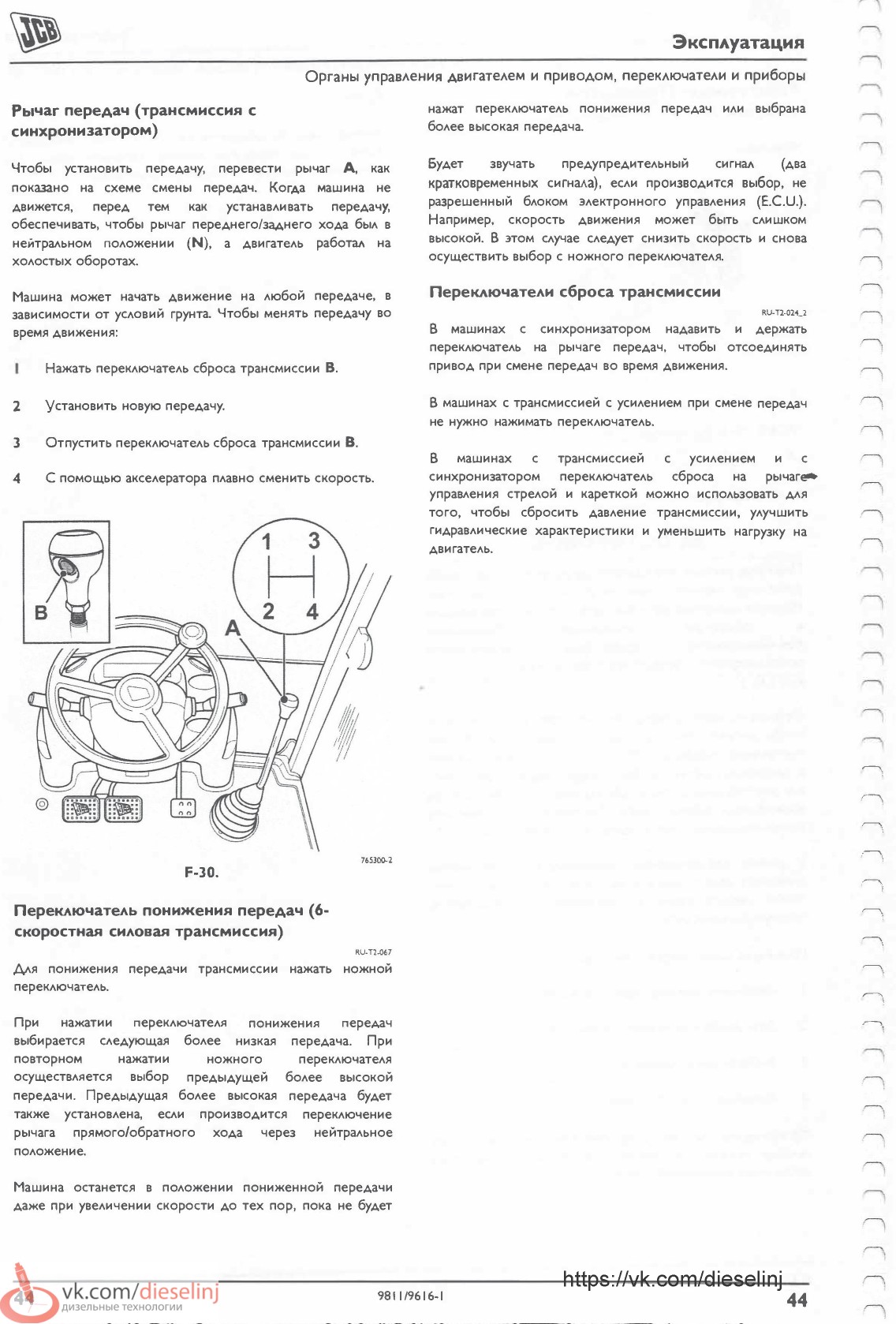

Рычаг передач (трансмиссия с синхронизатором)
