JCB Погрузчик с обратной лопатой 3CX, 4CX ECO. Руководство оператора (2010 год) - часть 4

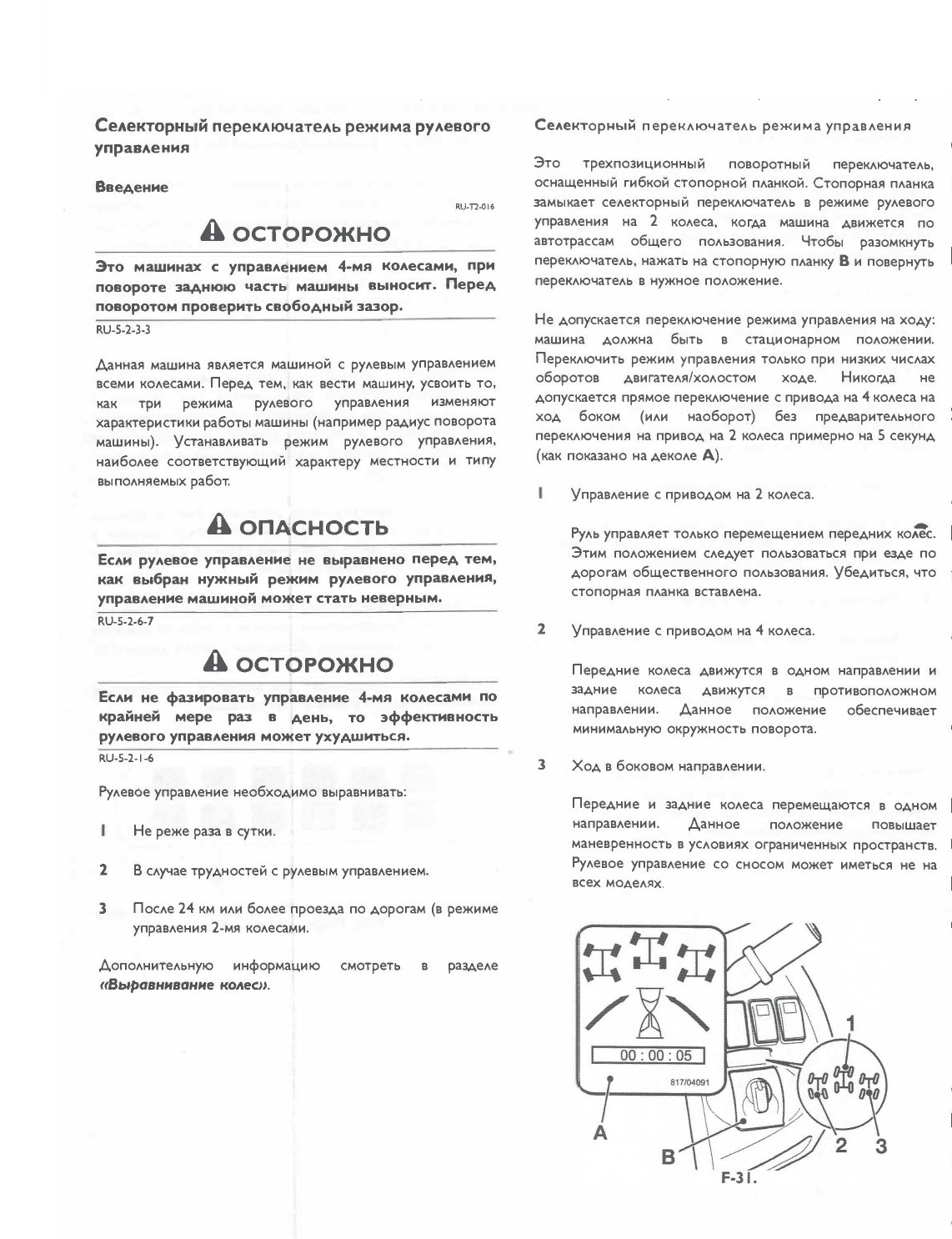

Селекторный переключатель режима рулевого управления

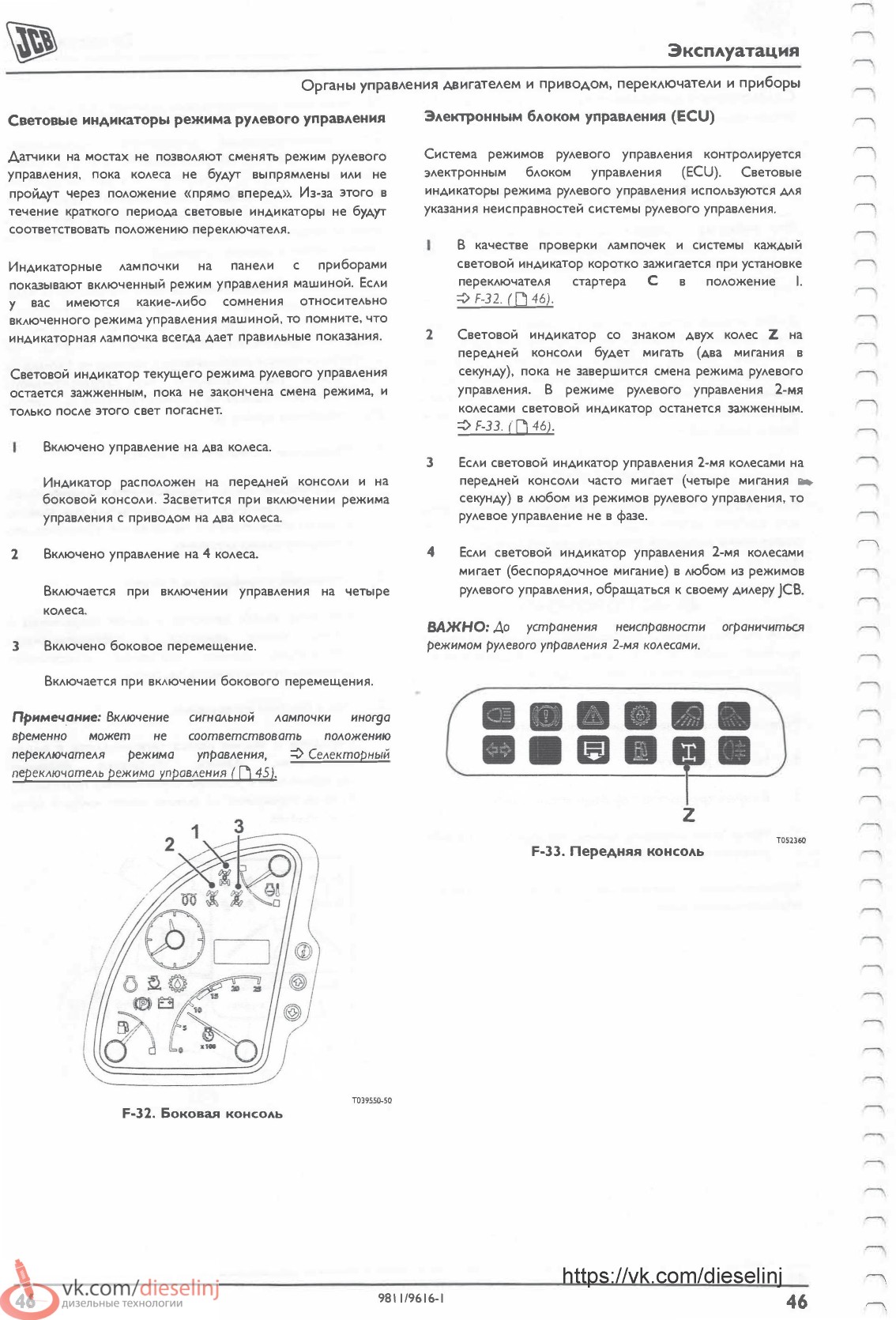

Световые индикаторы режима рулевого управления

Электронным блоком управления (ECU)

Переключатели

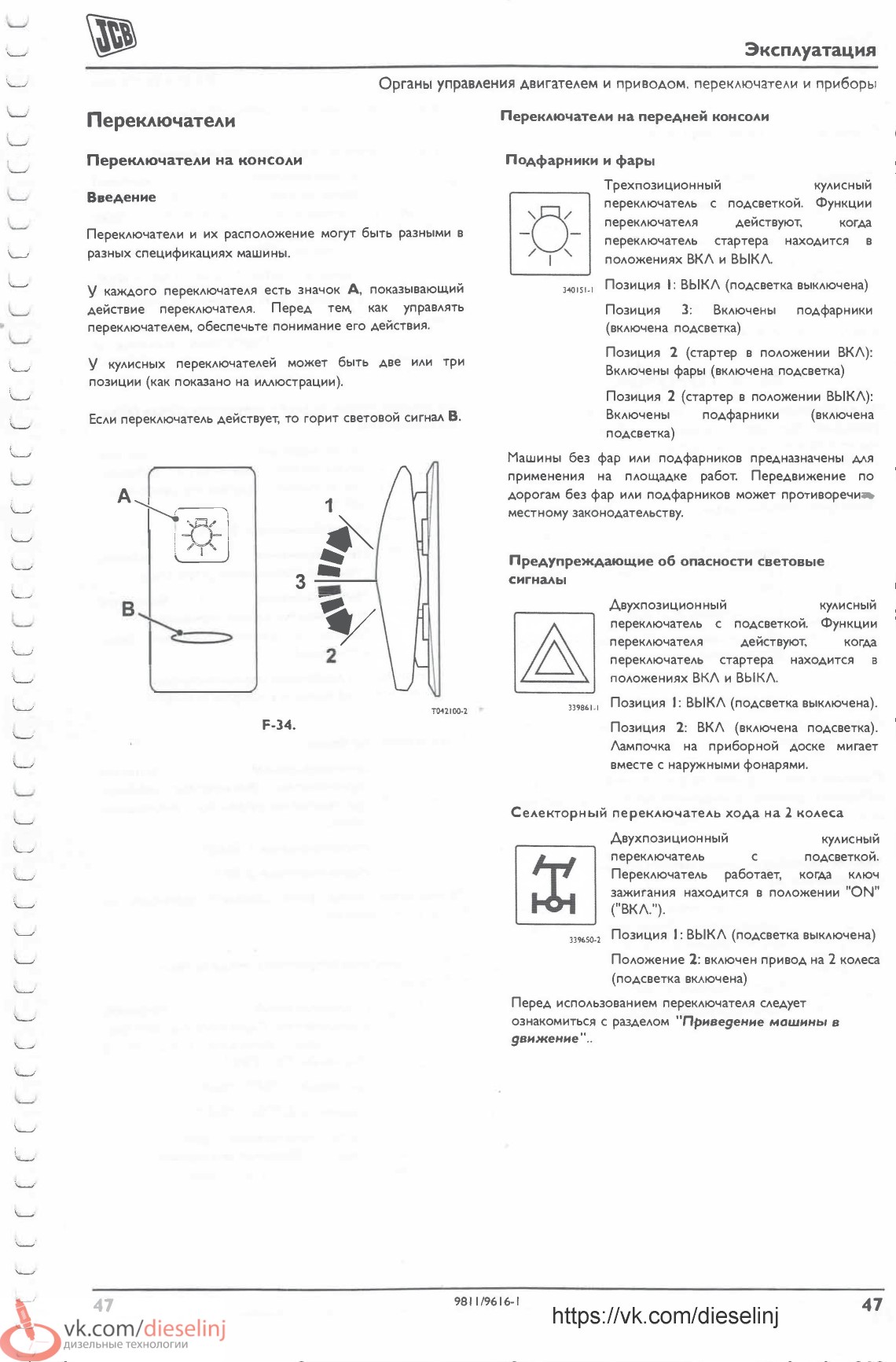

Переключатели на консоли Введение

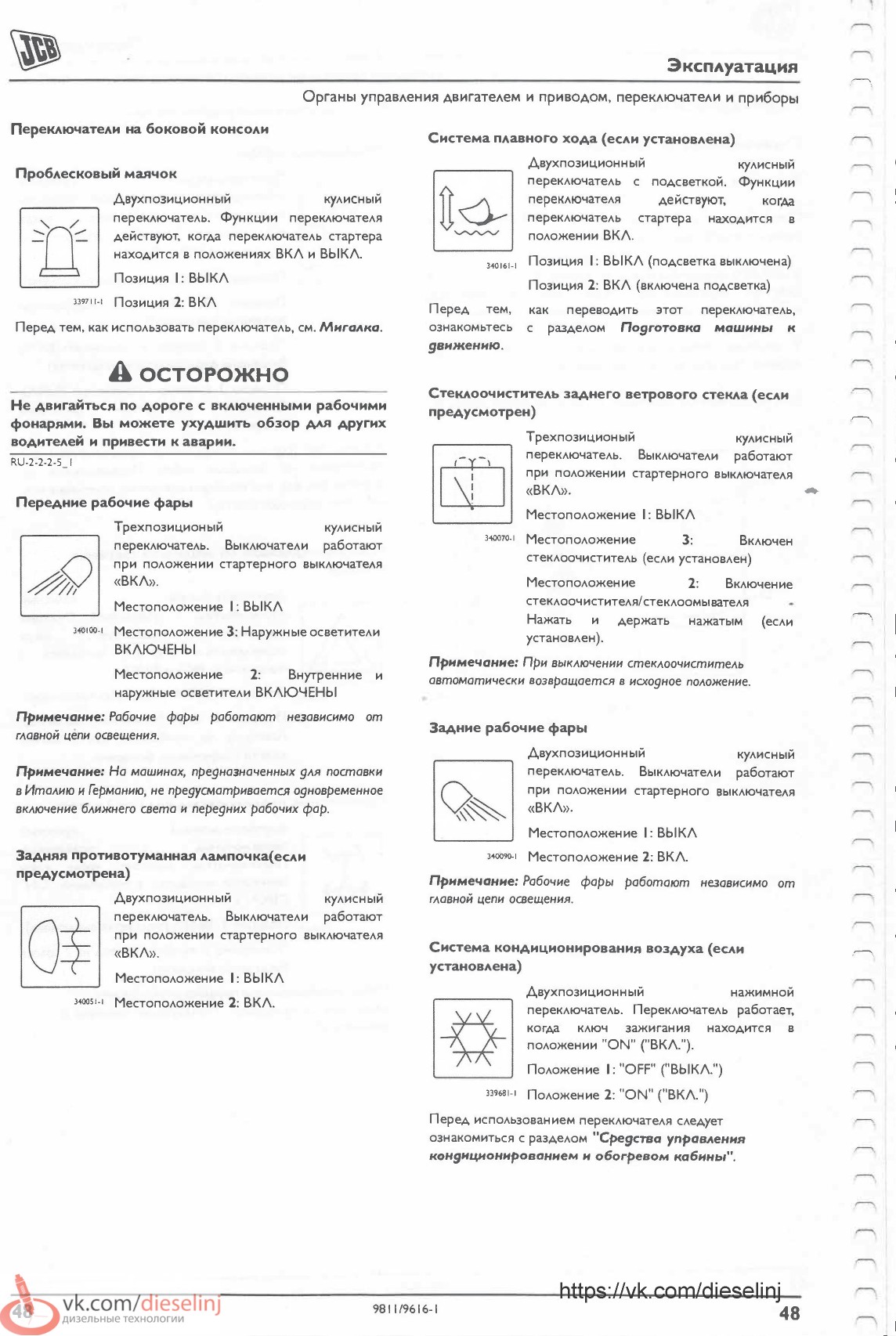

Переключатели на боковой консоли

Проблесковый маячок

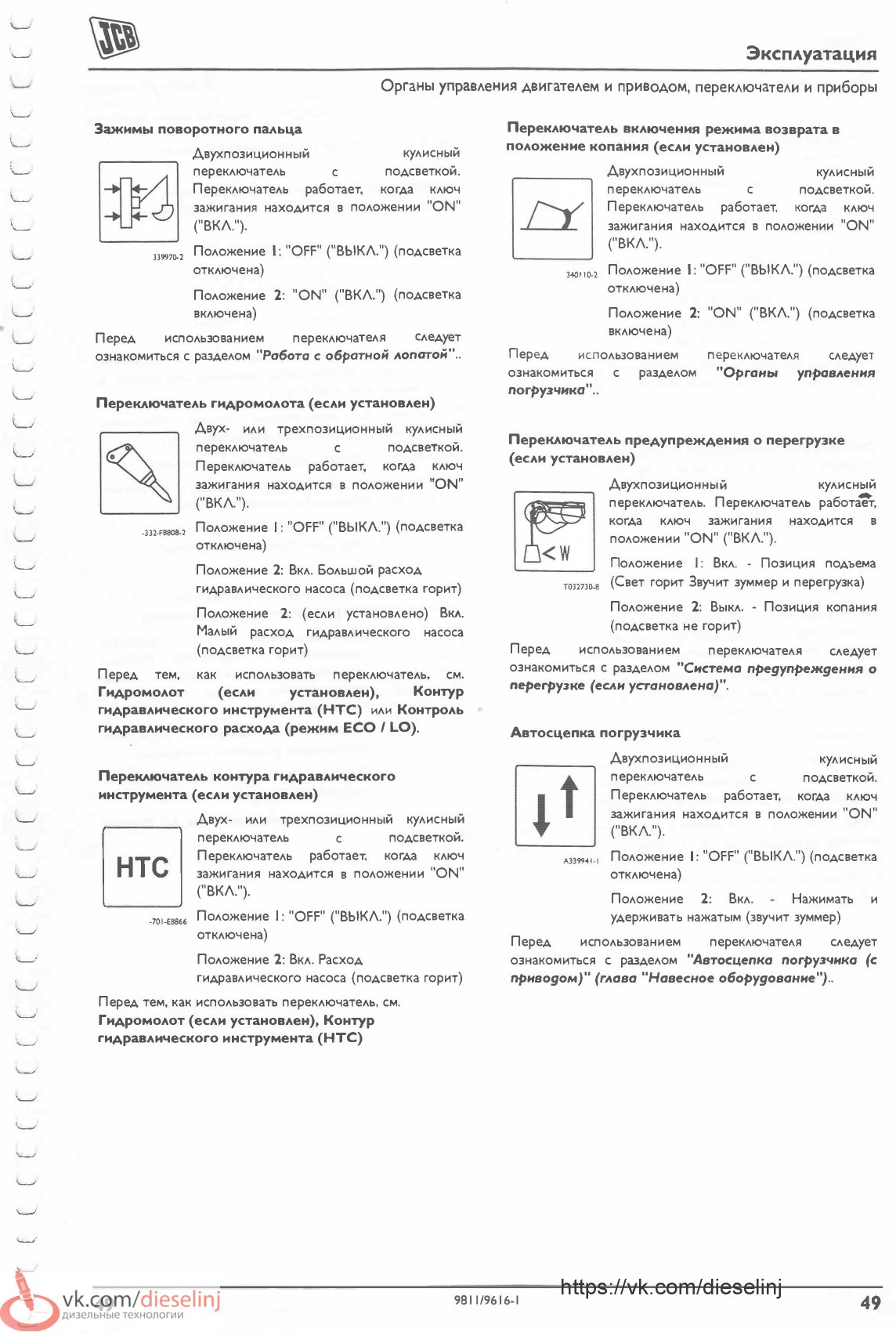

Зажимы поворотного пальца

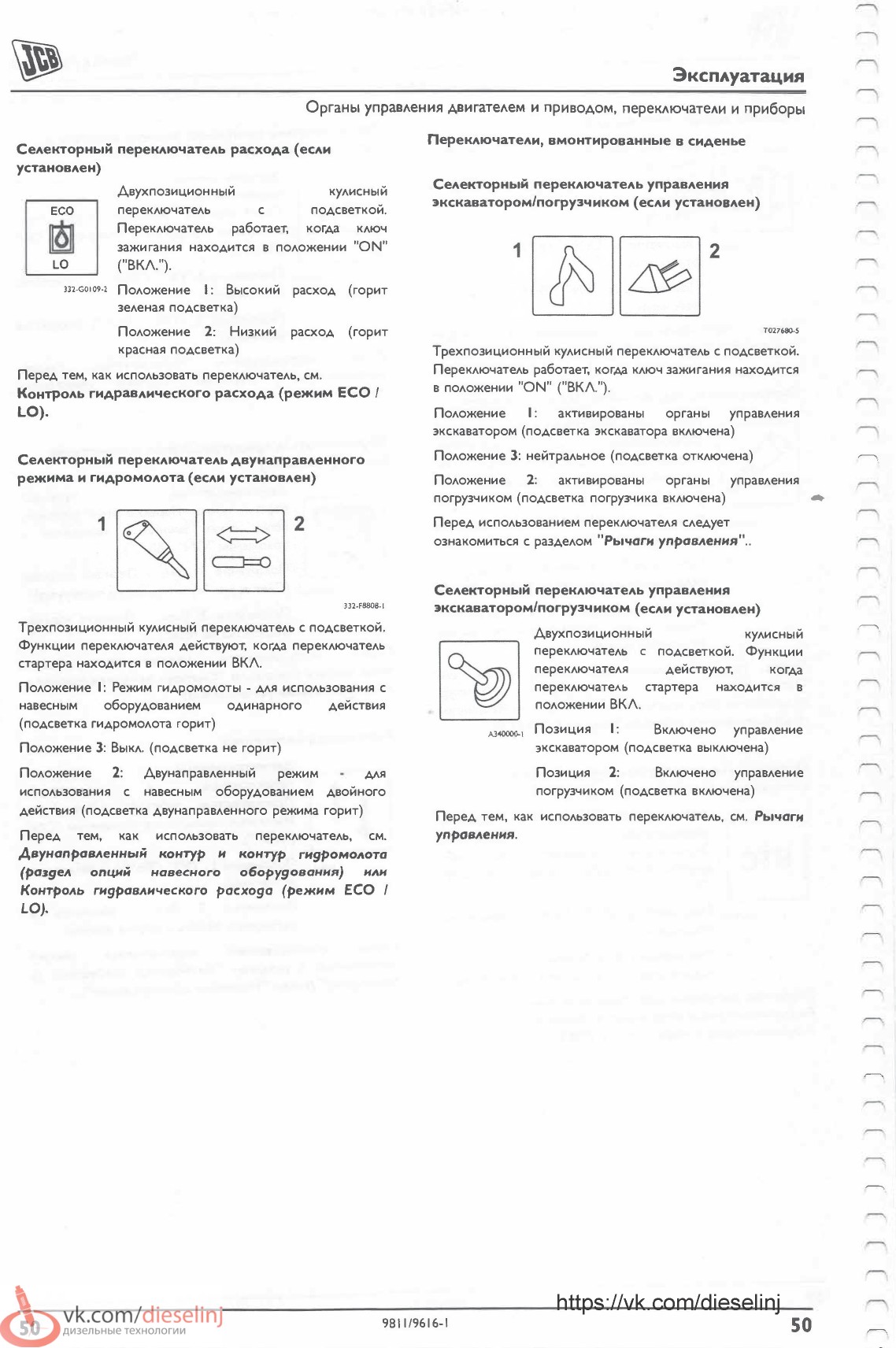

Селекторный переключатель расхода (если установлен)

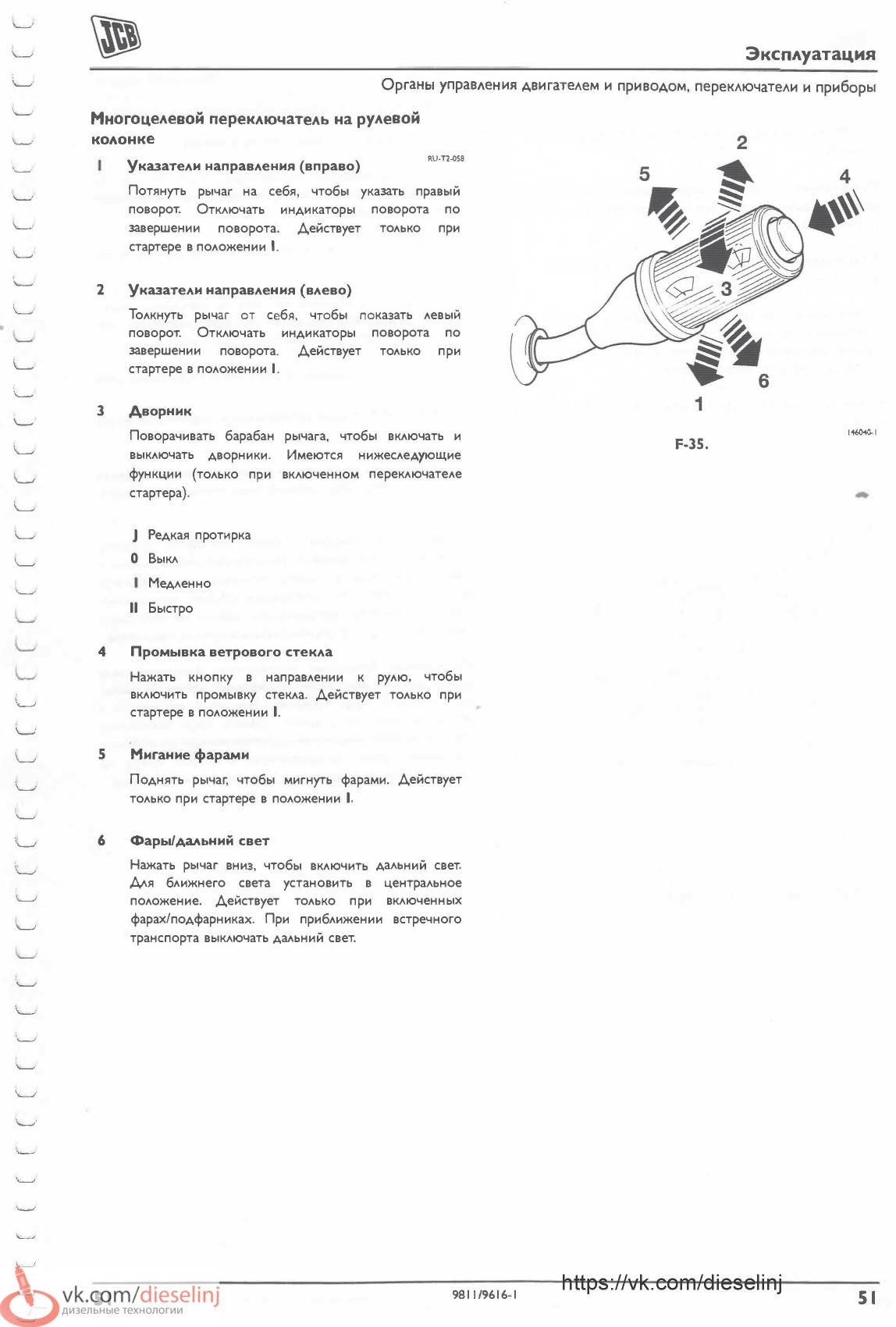

Многоцелевой переключатель на рулевой колонке

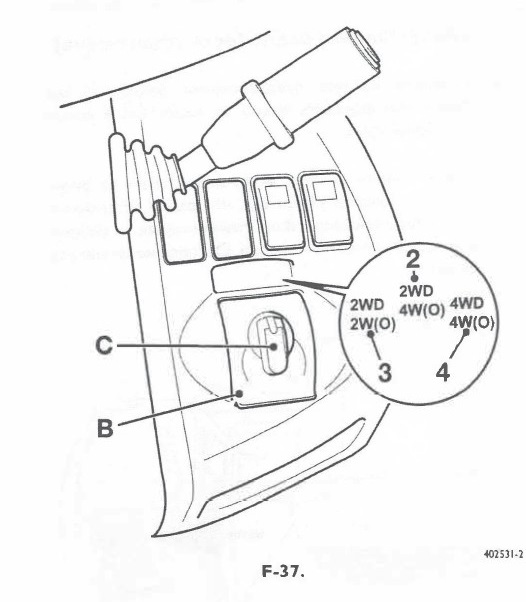

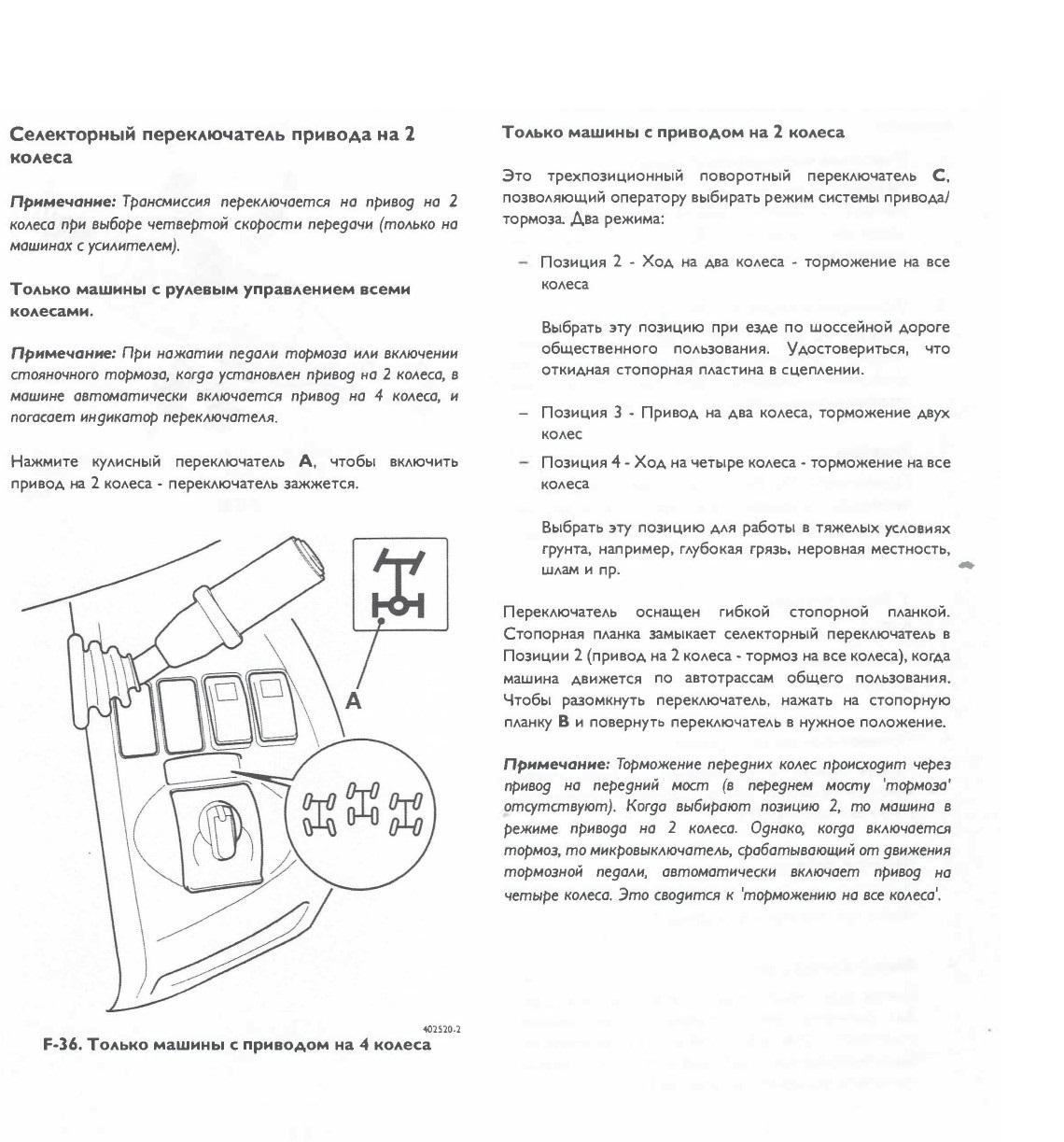

Селекторный переключатель привода на 2 колеса

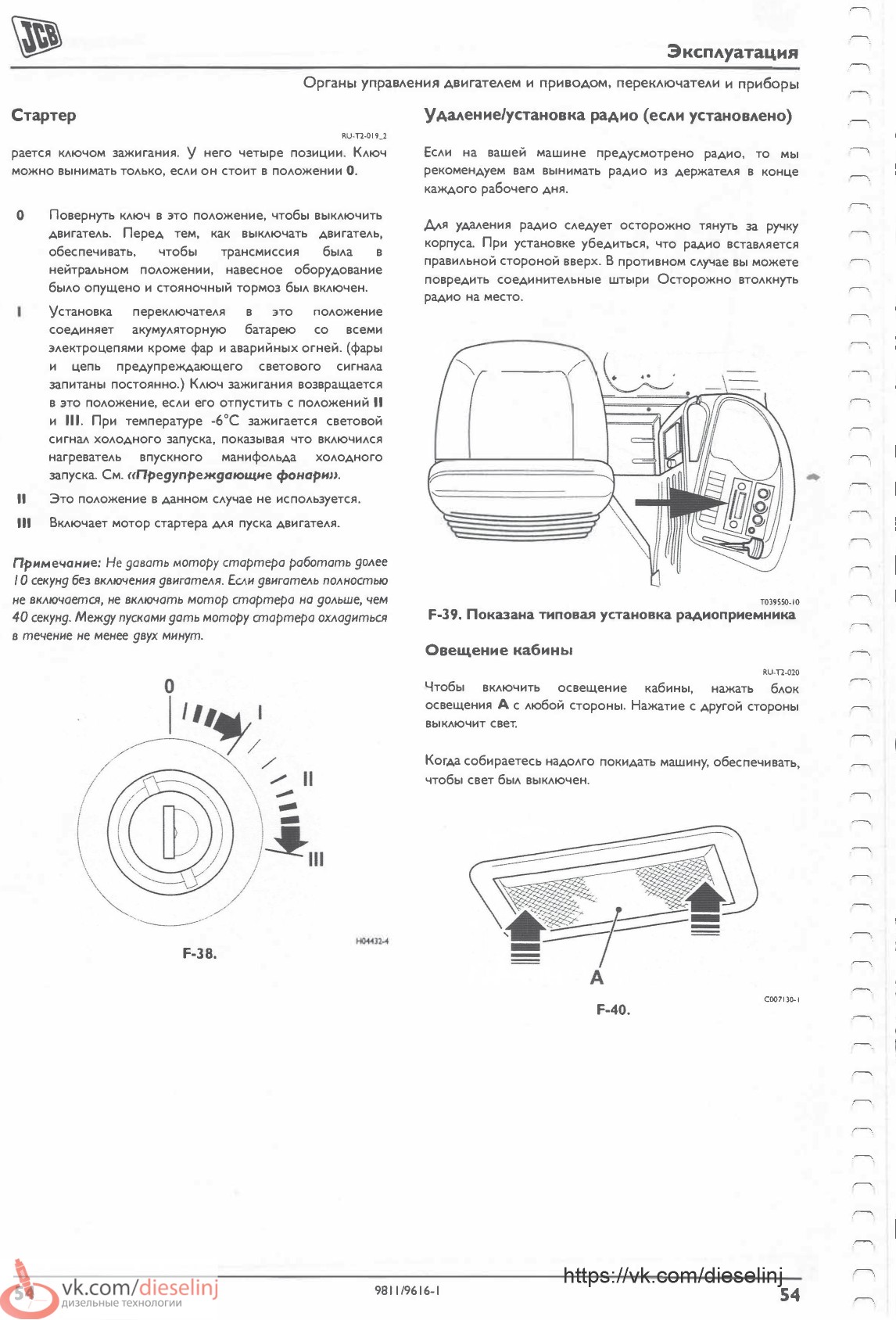

Стартер

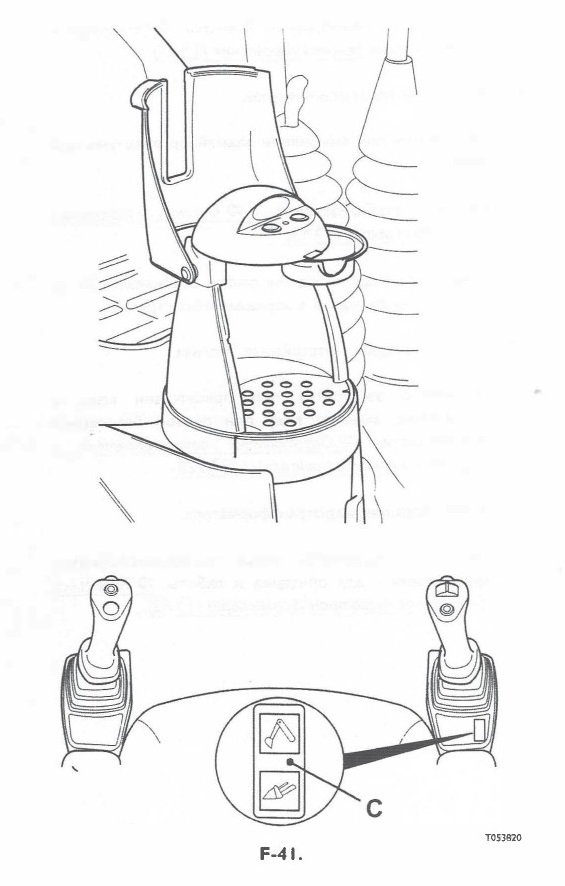

Устройство для горячих напитков (если установлено)

Эта опция имеется только в машинах с управлением Advanced Easy. Она предназначена для держателя стакана / места хранения мигалки.

Перед тем, как использовать устройство для горячих напитков, поставьте машину в нейтральное положение, включив стояночный тормоз, выключив задние рабочие фонари и переведя переключатель С в центральное положение. F-41. (Q 55).

Информацию об эксплуатации и очистке смотрите в инструкции изготовителя.

Приборы

Ходовые индикаторы расположены на переднем приборном щите. Дополнительные приборы расположены сбоку от сиденья водителя.

При переключателе стартера установленном на О все приборы отключены от питания, кроме индикатора аварийных фар.

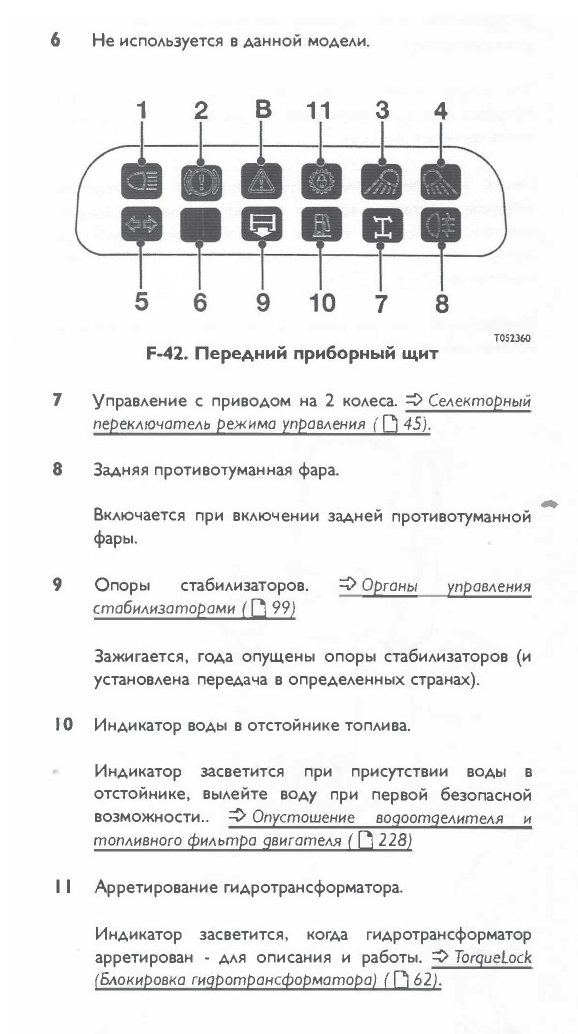

Передний приборный щит

Главный световой сигнал (и зуммер) на передней консоли В загорается, когда горит любой из следующих световых сигналов на боковой консоли. F-42. ( Q 56).

Заблокирован воздушный фильтр; Температура воды; Температура трансмиссионного масла; Давление масла в двигателе; Парковочный тормоз включен; Давление масла в системе передач.

На переднем приборном щите имеются также дополнительные предупредительные сигналы. Главный световой сигнал В также увязан со световыми сигналами передней консоли 2 - Неисправность рабочего тормоза, 9 -Опущена опора стабилизатора и 10 - Индикатор

присутствия воды в топливе

Предупреждающие световые сигналы

1 включен дальний свет.

Включается при включении дальнего света фар. Выключить дальний свет, когда на встречу идет другая машина.

2 Неисправность рабочего тормоза.

Если звучит главный зуммер или загораются световые сигналы тормоза, отображая отказ давления в тормозах, как можно скорее безопасно остановите движение машины. Не пользуйтесь машиной снова, пока не будет отремонтирована тормозная система.

3 Передние рабочие лампы.

Включается при включении передних рабочих ламп.

4 Задние рабочие лампы.

Включается при включении задних рабочих ламп.

5 Индикаторы поворота.

Мигают одновременно с индикаторами поворота. Пользоваться индикаторами до совершения поворота.

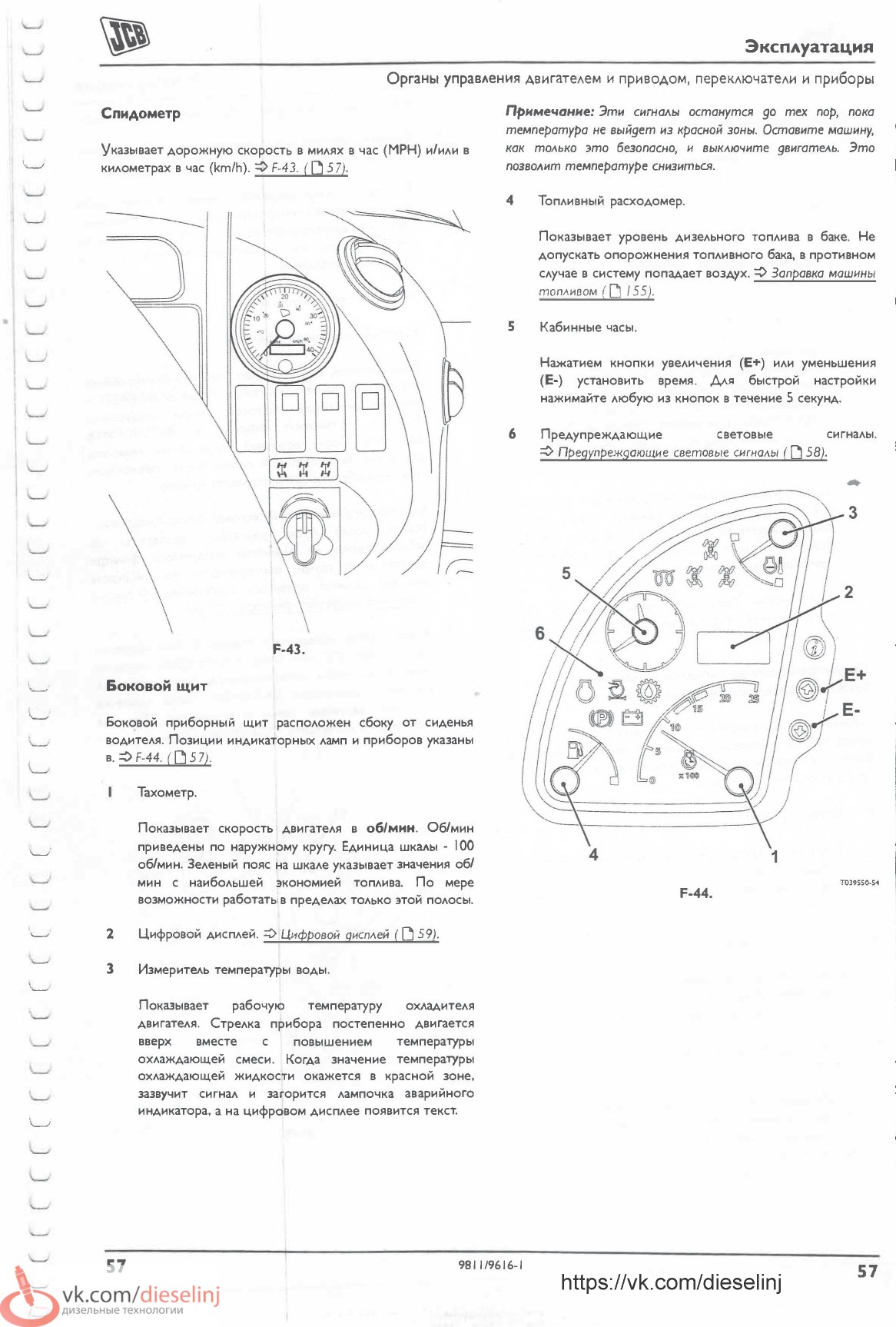

Спидометр

Предупреждающие световые сигналы

Включено управление на два колеса. Селекторный переключатель режима управления (

Включено управление на 4 колеса. Селекторный переключатель режима управления (

Включено боковое перемещение. ^ Селекторный переключатель режима управления (Р) 45).
4 Указатель уровня топлива.

При опускании уровня топлива ниже 20 литров на

2.5 секунды на цифровом дисплее будет отображаться соответствующее текстовое сообщение. Когда уровень топлива достигнет красной зоны, появится сообщение "LOW FUEL" (НИЗКИЙ УРОВЕНЬ ТОПЛИВА) и в течение 3 секунд будет звучать предупредительный сигнал.

Когда уровень топлива опускается ниже 10 литров на

2.5 секунды, включается звуковой сигнал, который будет работать до тех пор, пока уровень топлива не поднимется выше 10 литров на 10 секунд.Дозаправить при первой возможности.

При пустом баке для пуска двигателя может потребоваться стравливание. Заправка машины топливом тш-

Предупреждающие сигнальные лампочки с звуковой аварийной сигнализацией

Примечание: Если засветятся лампочки 5, 6, 7, 8, 9, 10 во время работы двигателя, остановите двигатель при первой безопасной возможности. Не пользоваться машиной до устранения неисправности.

5 Отсутствие заряда.

Включается при отказе цепи заряда аккумуляторной батареи во время работы двигателя. Лампа должна выключиться через несколько секунд после запуска двигателя.

6 Включен стояночный тормоз.

Включается при включении стояночного тормоза, когда машина в режиме хода вперед или назад. Сигнал зазвучит, если выбран передний или задний ход

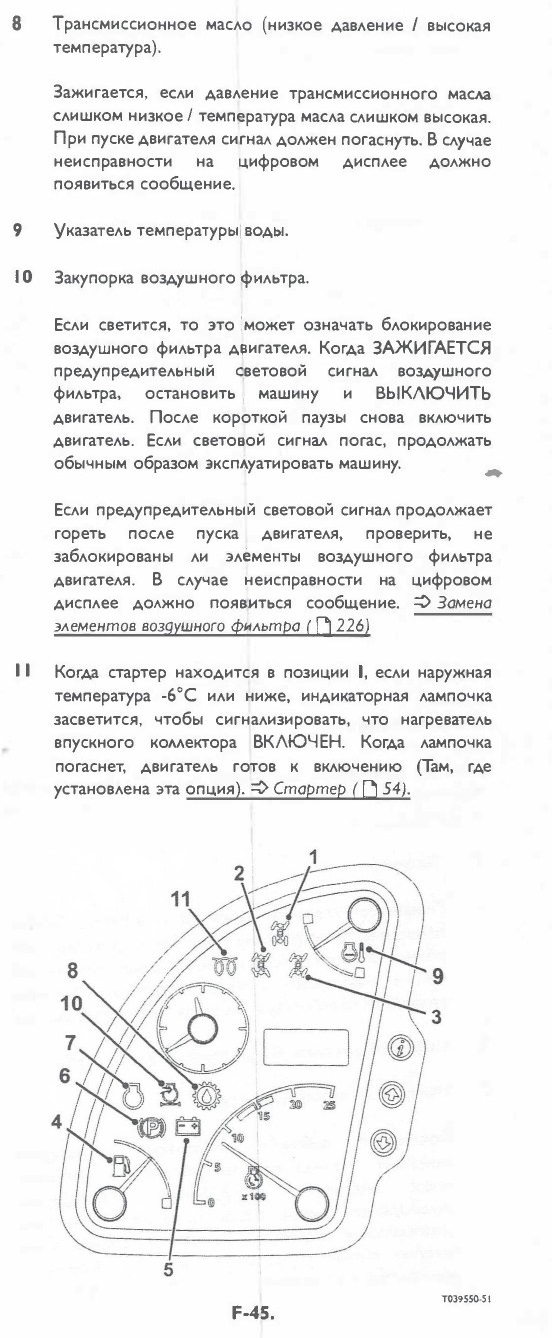

7 Низкое давление моторного масла / высокая температура охлаждающей смеси.

Срабатывает, если слишком падает давление

моторного масла / срабатывает, если перегревается охлаждающая смесь двигателя. При пуске двигателя сигнал должен погаснуть. В случае неисправности на цифровом дисплее должно появиться сообщение.

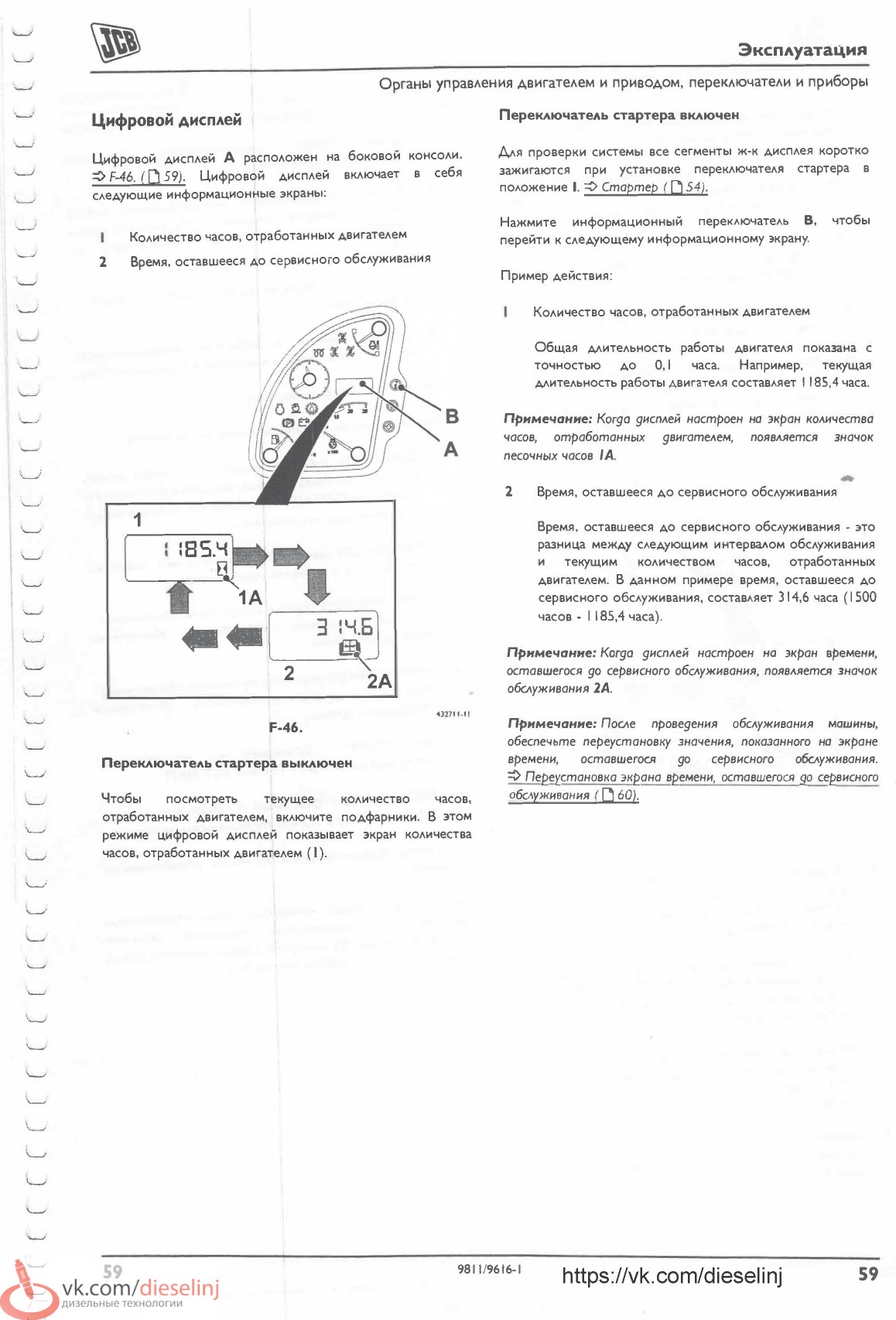

Цифровой дисплей

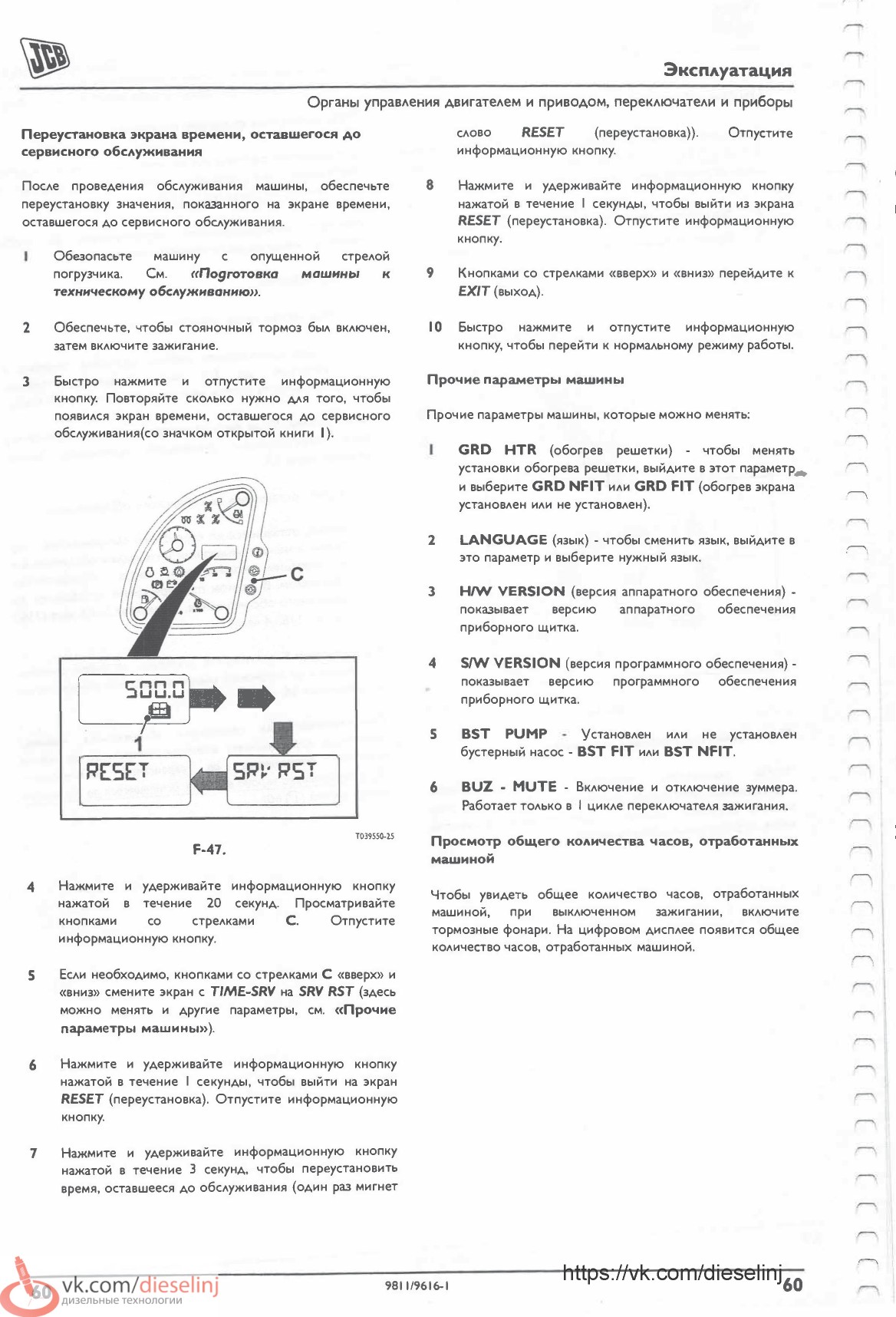

Переустановка экрана времени, оставшегося до сервисного обслуживания
