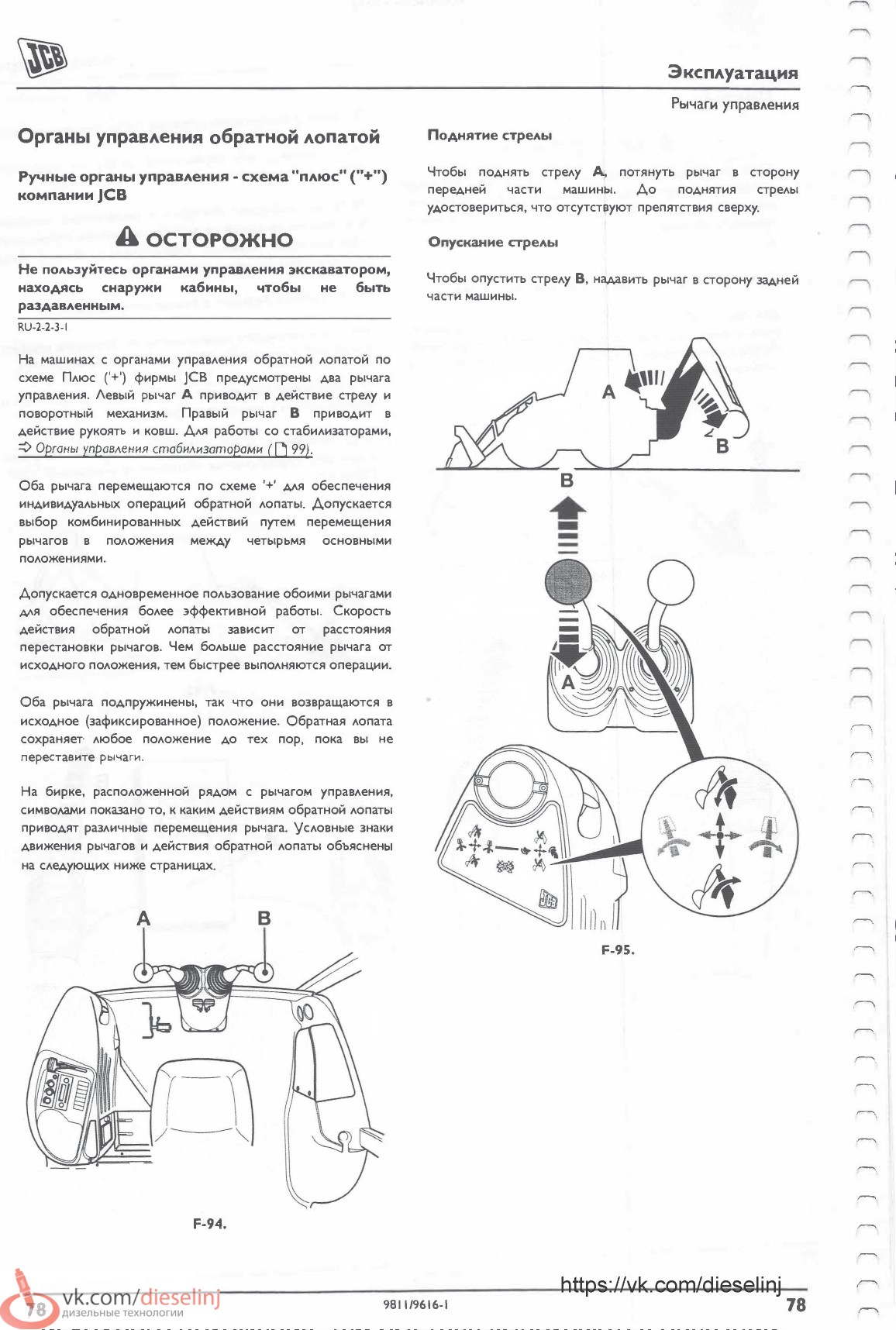

Органы управления обратной лопатой

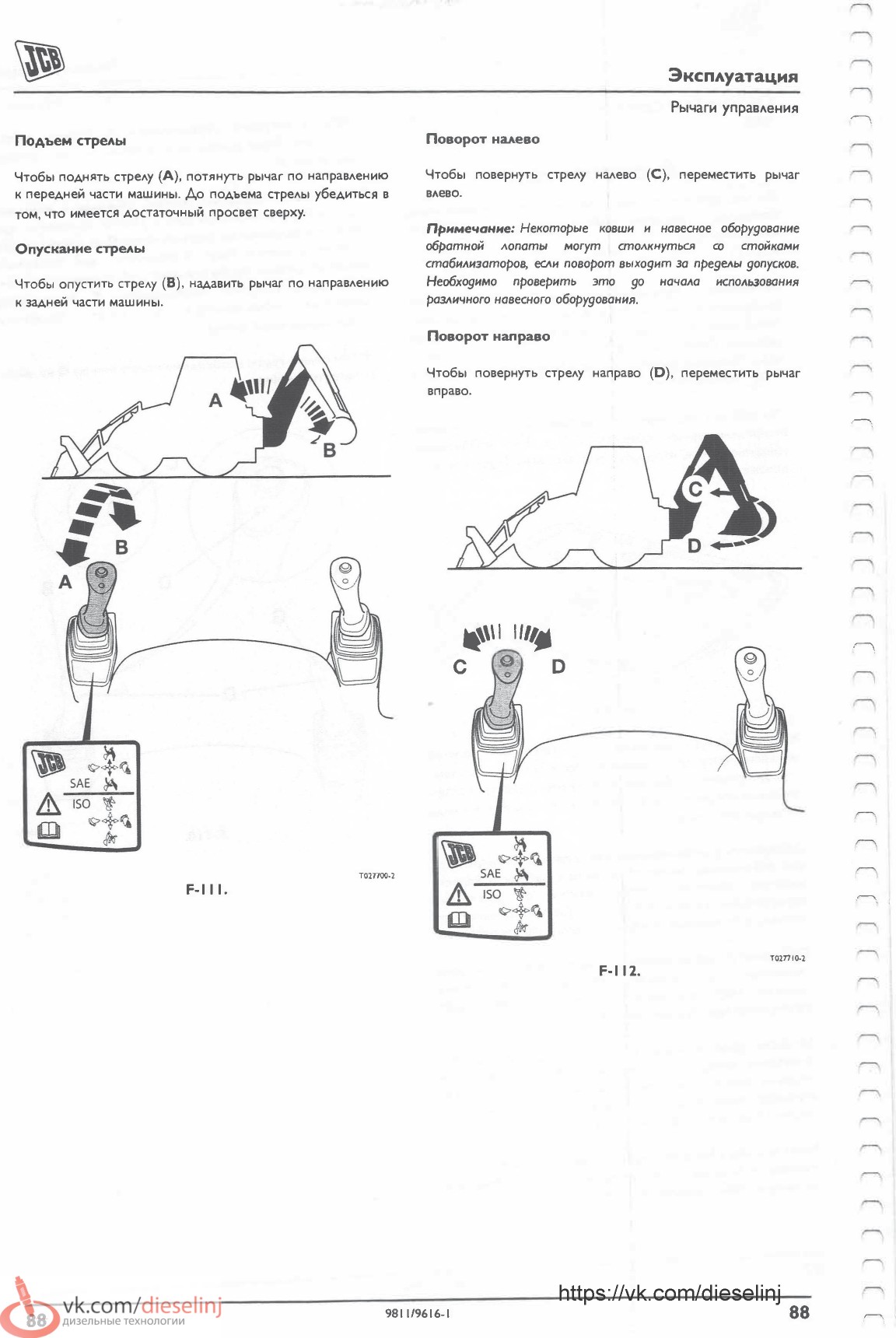

Ручные органы управления - схема "плюс" ("+") компании JCB

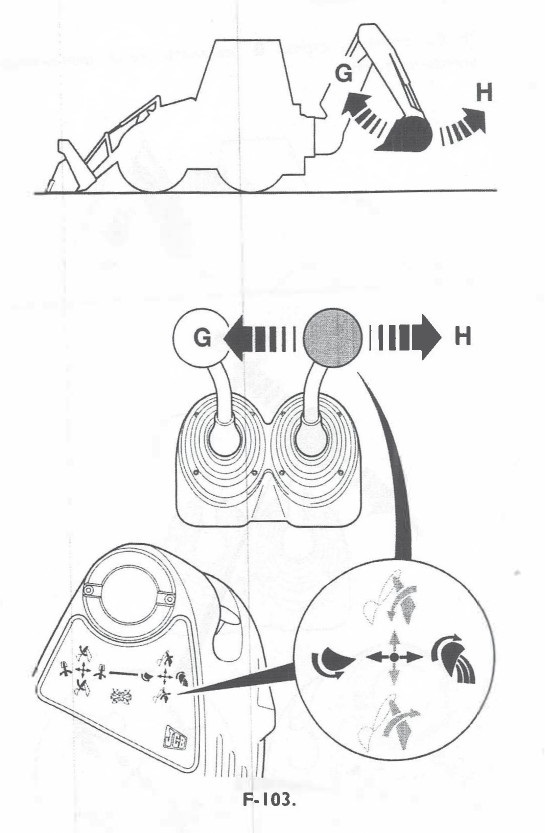

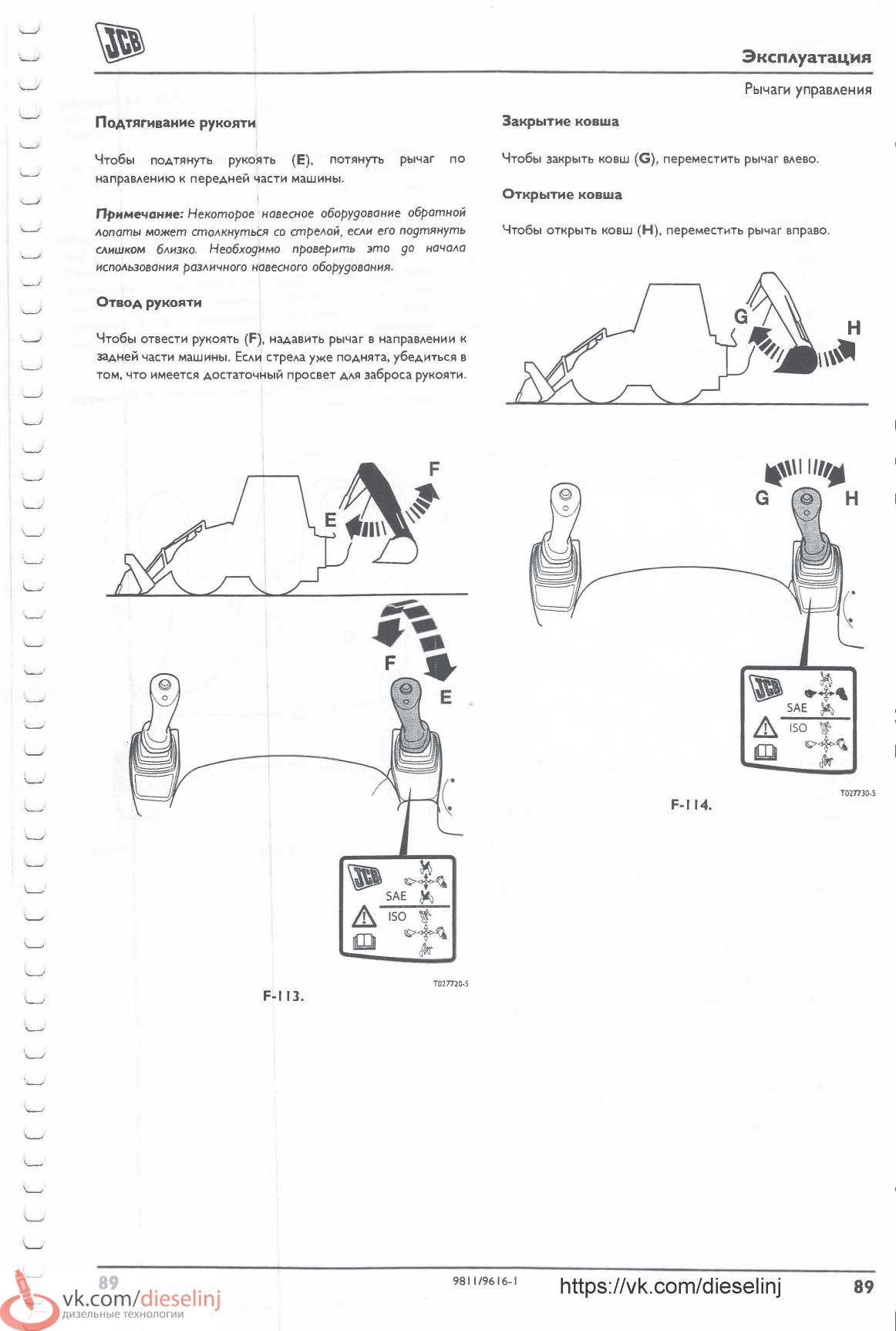

Замыкание ковша

Чтобы закрыть ковш G, переместить рычаг влево.

Раскрытие ковша

Чтобы открыть ковш Н потяните рычаг вправо.

Ручные органы управления - схема "плюс" ("+") по ISO

А осторожно

Не пользуйтесь органами управления экскаватором, находясь снаружи кабины, чтобы не быть раздавленным.

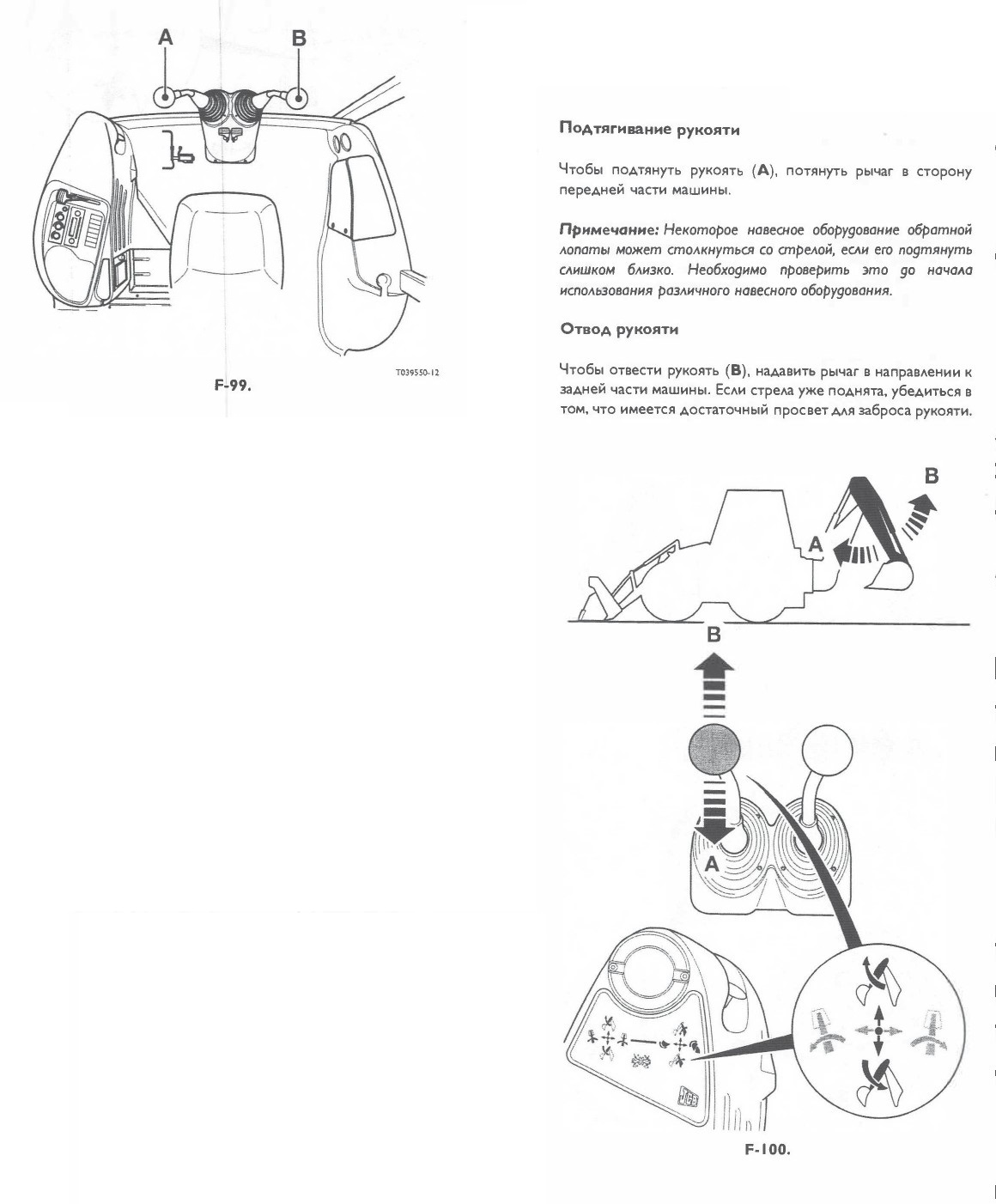

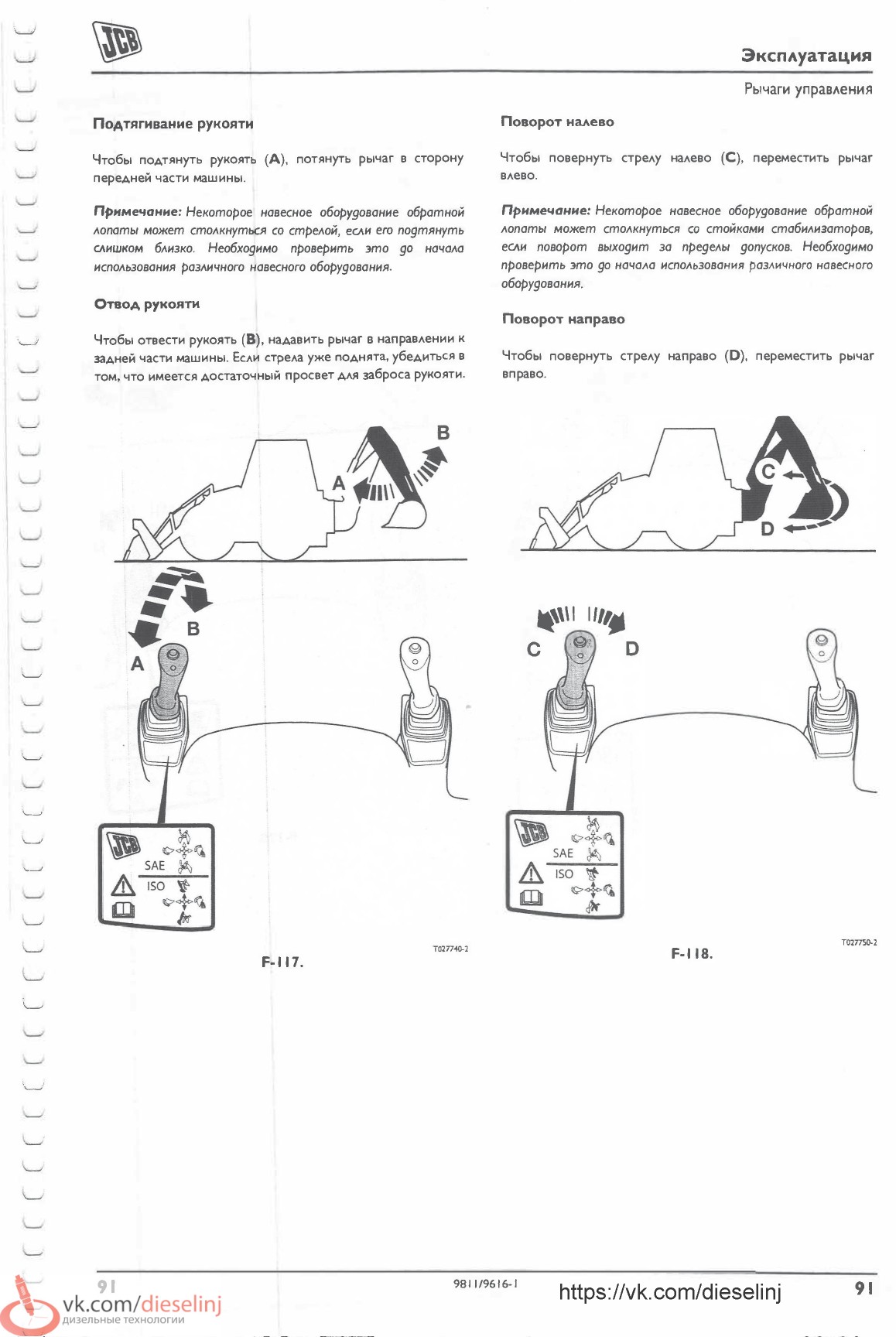

На машинах с управлением по схеме "плюс" ("+") по ISO предусмотрены два рычага управления обратной лопатой. Левый рычаг А управляет поворотным механизмом и рукоятью. Правый рычаг В управляет стрелой и ковшом. Описание работы со стабилизаторами приводится в ^> Органы управления стабилизаторами (Q 99).

Индивидуальные операции с обратной лопатой осуществляются перемещением обоих рычагов по схеме "+". Допускается выбор комбинированных действий путем перемещения рычагов в промежуточные положения между четырьмя основными.

Допускается одновременное использование обоих рычагов для обеспечения более эффективной работы. Скорость действия обратной лопаты зависит от расстояния перестановки рычагов. Чем больше расстояние рычага от исходного положения, тем быстрее выполняются операции.

Оба рычага возвращаются в центральное (исходное) положение под действием пружины. Обратная лопата сохраняет любое положение до тех пор, пока она не будет перемещена при помощи рычагов.

На бирке, расположенной рядом с рычагами управления, символами изображены действия обратной лопаты, к которым приводят различные перемещения рычага. На страницах ниже приводится описание данных символов, движений рычагов и действий обратной лопаты.

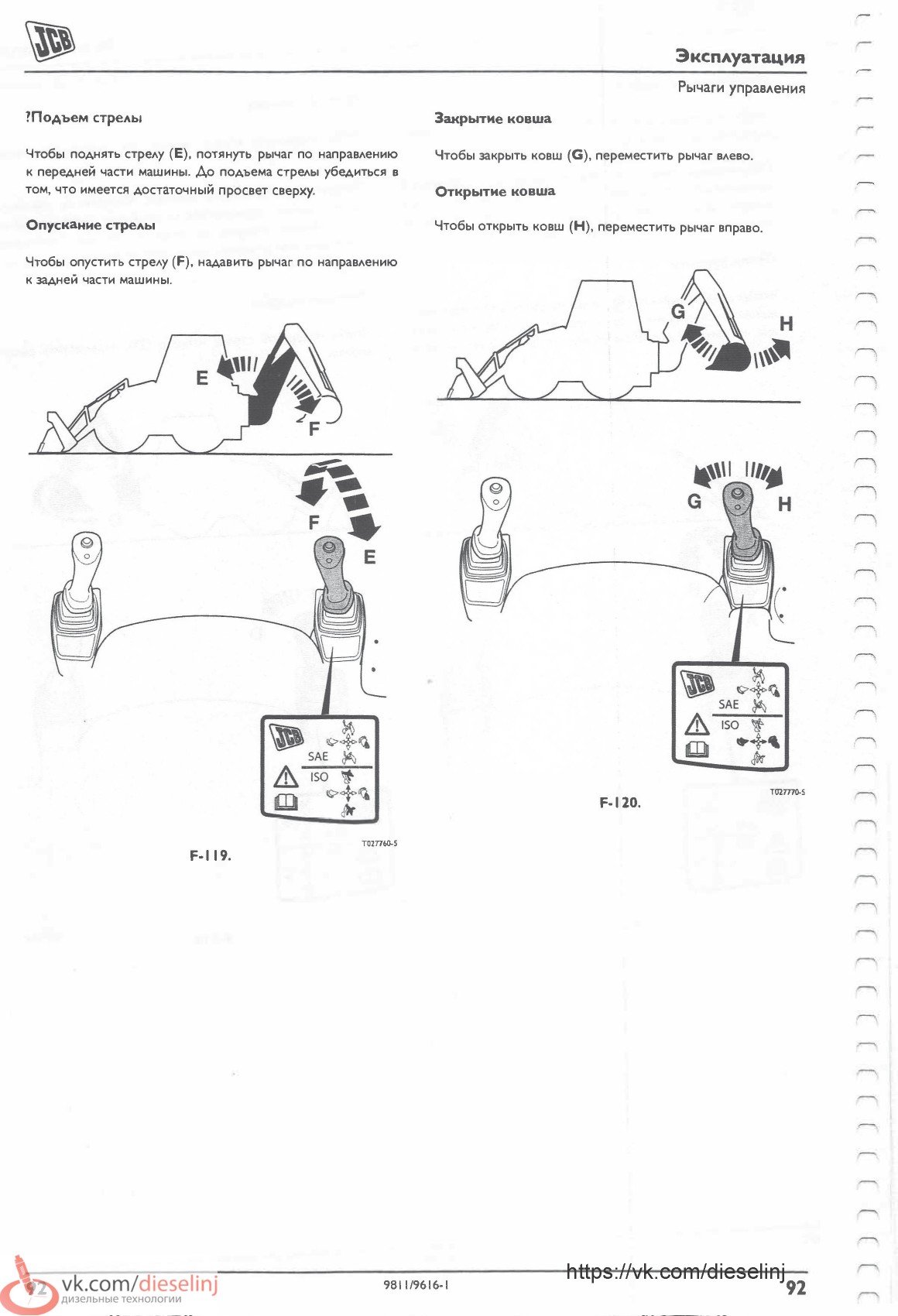

Закрытие ковша

Чтобы закрыть ковш (G), переместить рычаг влево.

Открытие ковша

Чтобы открыть ковш (Н), переместить рычаг вправо.

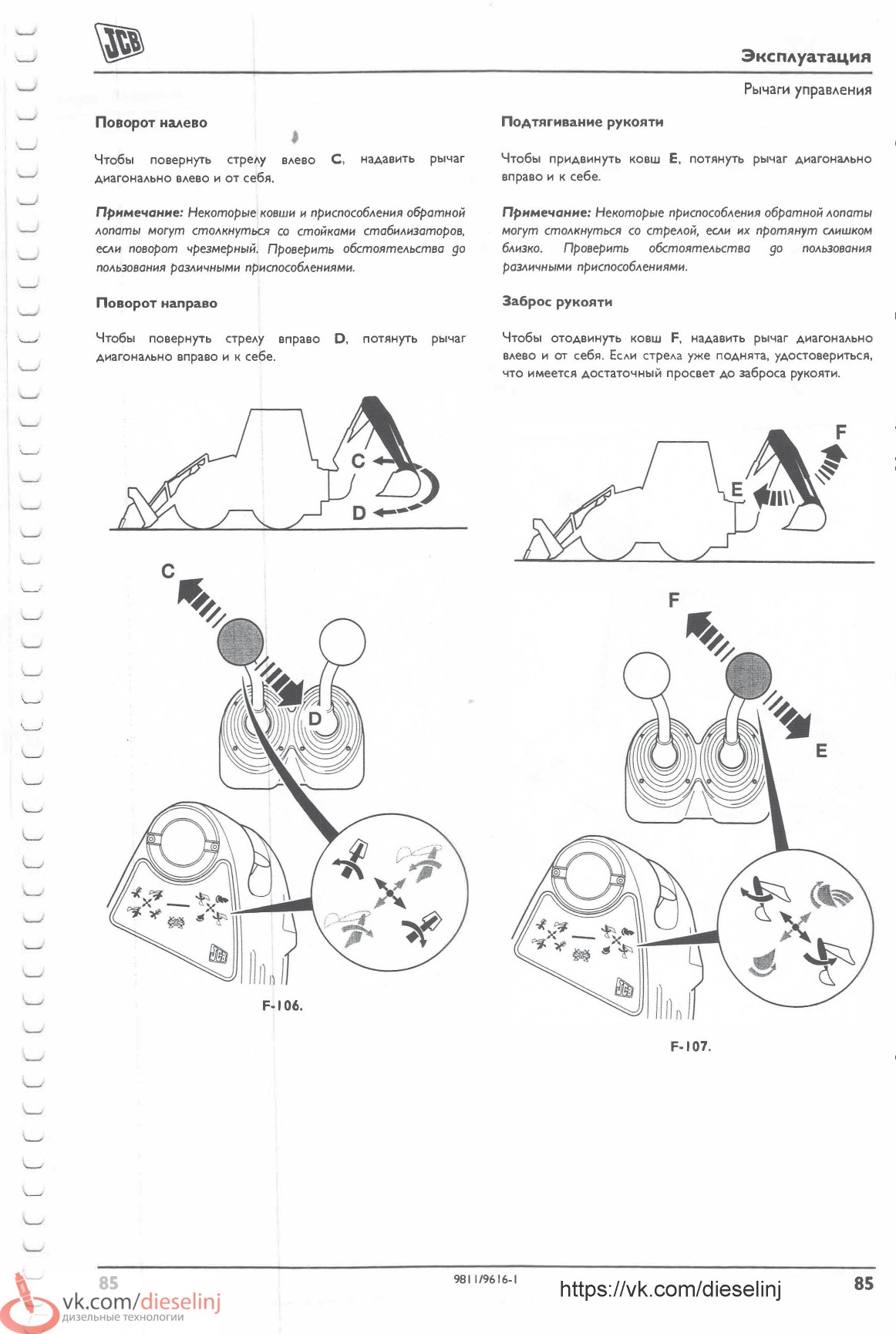

Схема движения по диагонали (Х) фирмы JCB

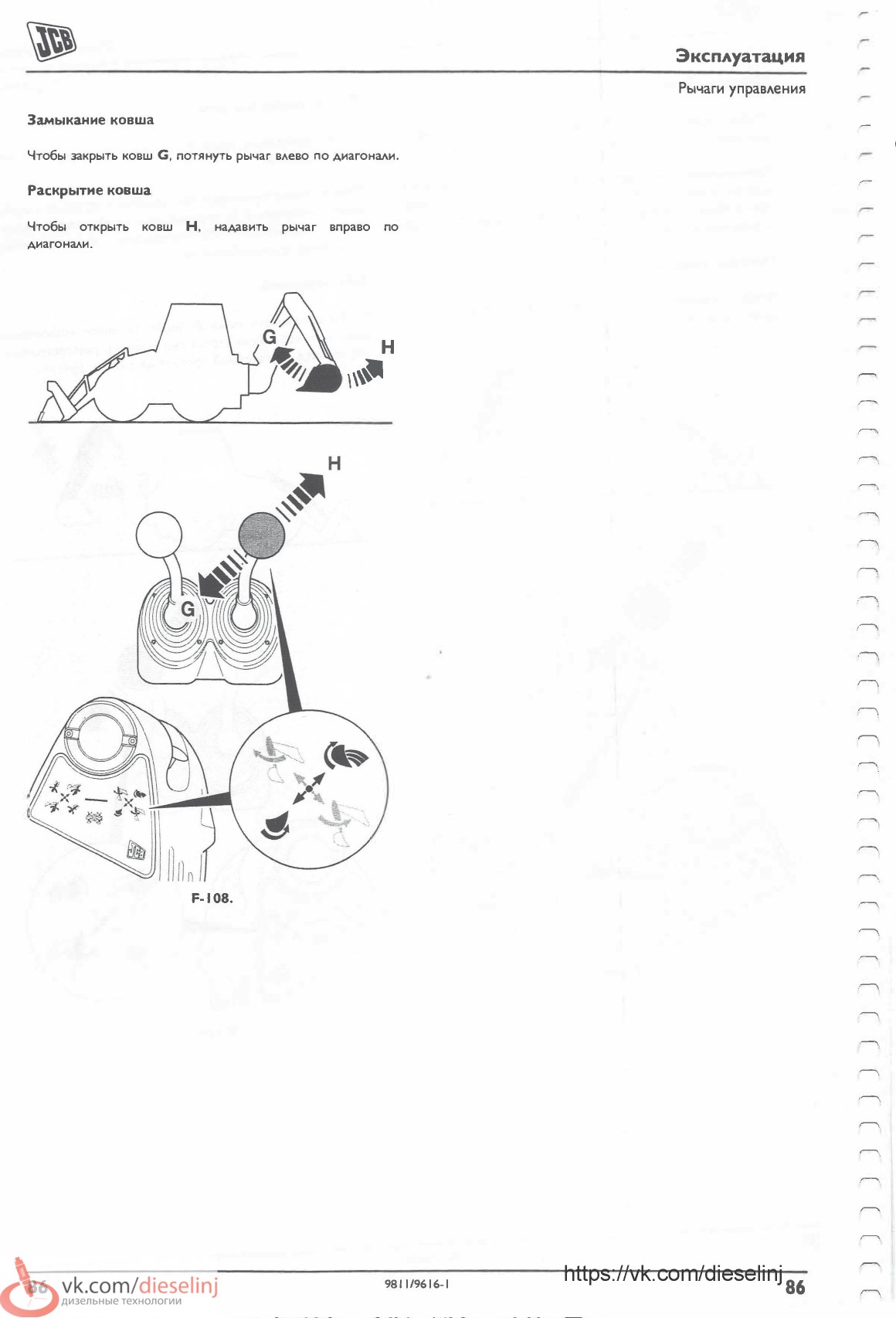

Замыкание ковша

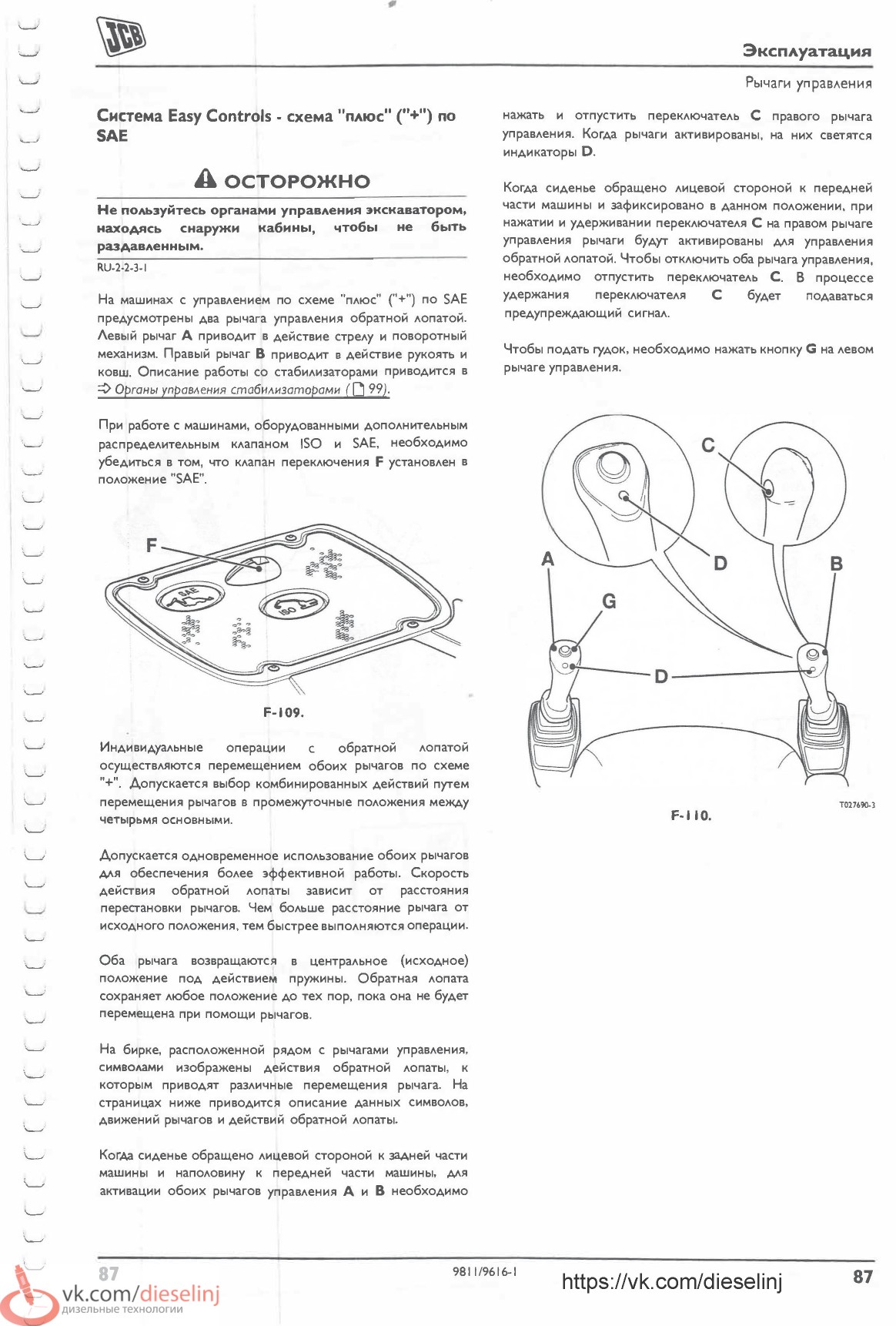

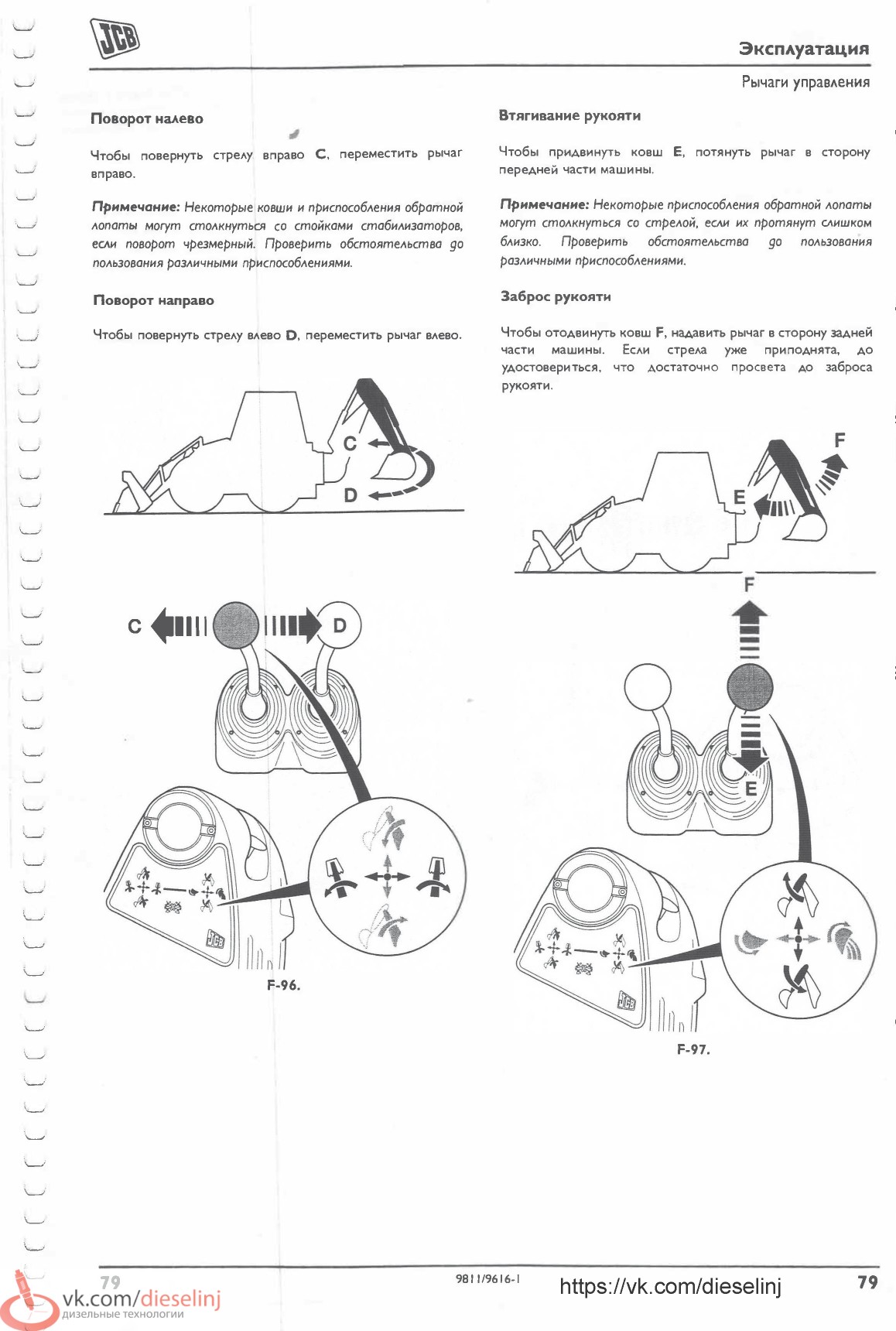

Система Easy Controls - схема "паюс" ('+') по SAE

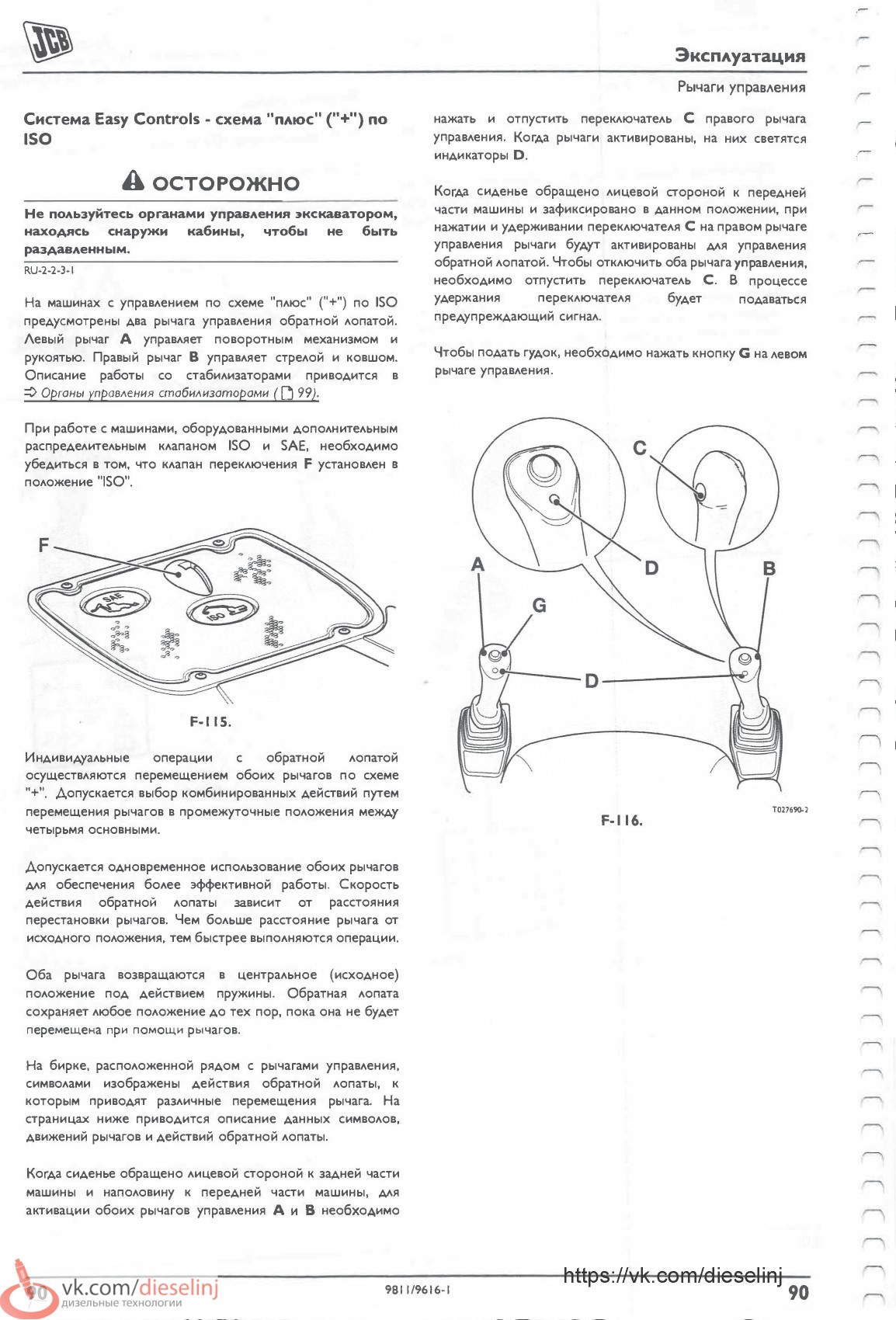

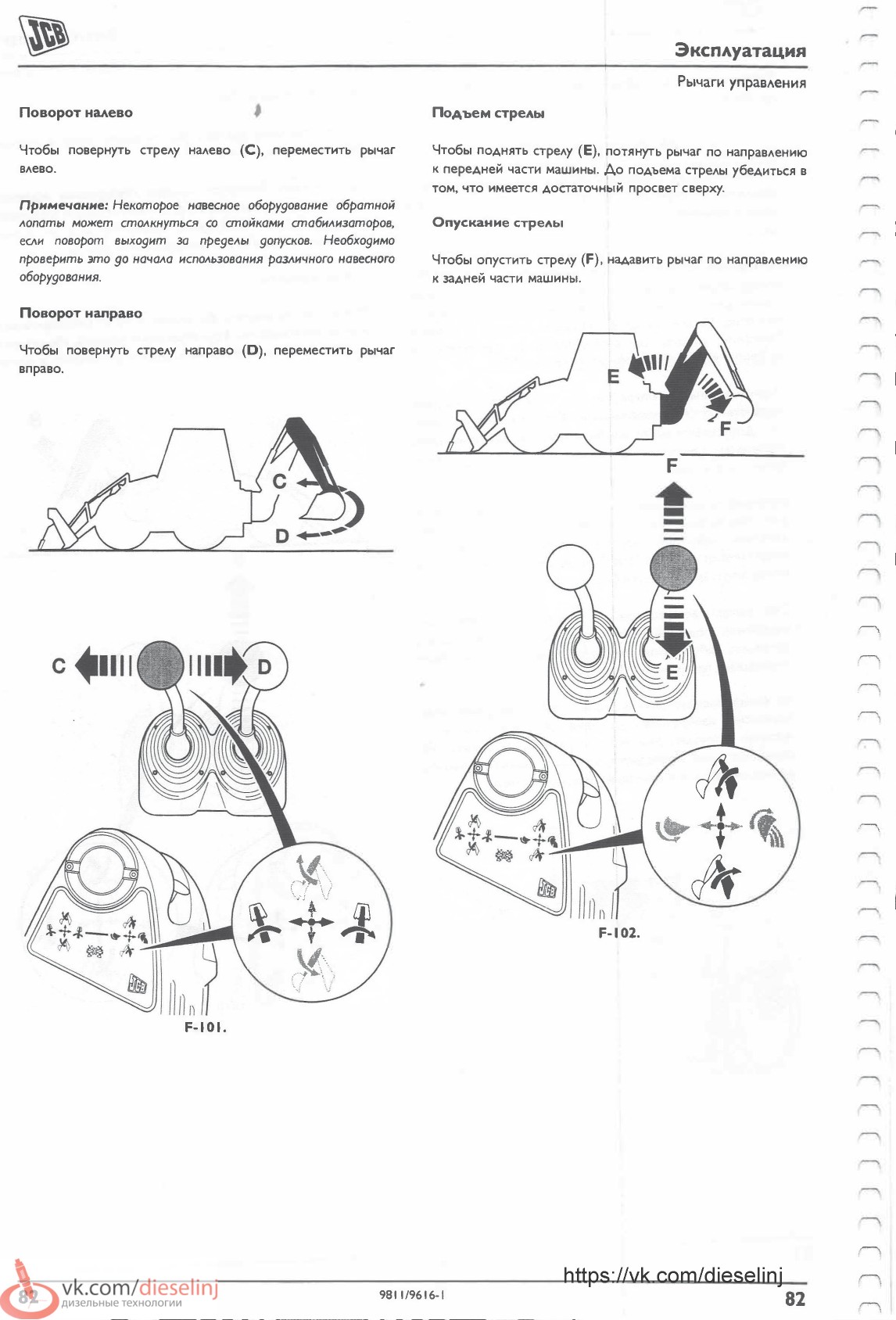

Система Easy Controls - схема "паюс" ("+") по ISO
