Погрузчик AGRI PLUS. Руководство - часть 37
D/45
ВНИМАНИЕ :
- Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.
1
2
1
(рис.87/D)
(рис.88/D)
(рис.89/D)
(рис.90/D)
(рис.91/D)
2
2
1
3
4
4
(рис.86/D)
3
1
2
3
4
5

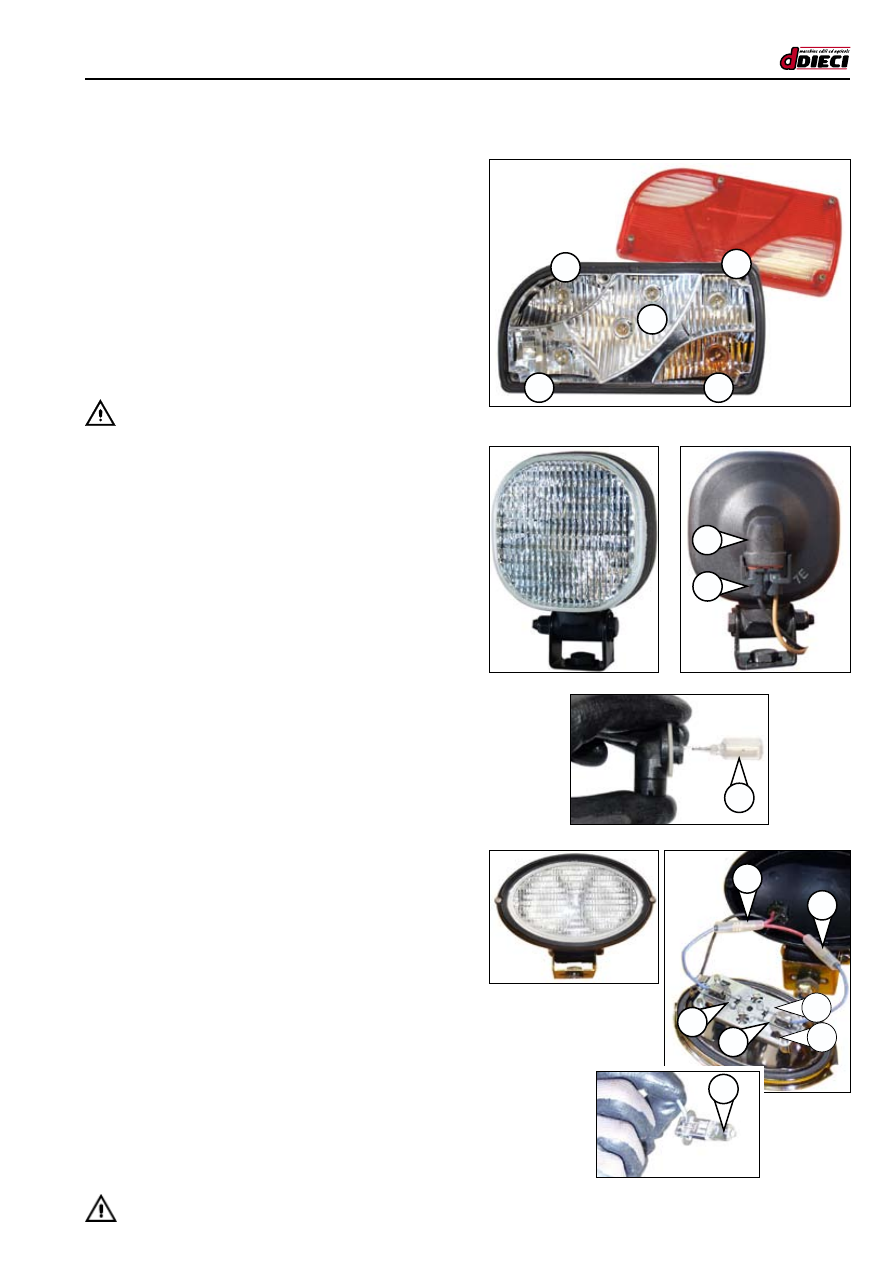

ЗАДНЯЯ ФАРА
(рис.86/D)
Задняя фара состоит из огней заднего хода (21W) (рис.89/D Поз.”1”),
заднего красного огня (5W) (рис.89/D Поз.”2”), остановочного огня
(21W) (рис.89/D Поз.”3”), индикатора направления (21W) (рис.89/D
Поз.”4”), задние противотуманные огни (21W) (рис.89/D Поз.”5”).
Для доступа к лампочкам:
- Остановить машину и с помощью выключателя
батареи отключить электропитание.
- Удалить силовой разъем фары в задней части.
- Снять переднюю часть фары, отвинтив винты на
задней крышке.
- ВНИМАНИЕ :
Чтобы закрыть фару, действовать в обратном
порядке, следя за правильным позиционированием
уплотнительной прокладки.
Замена лампочек задней фары:
- Нажать на верхнюю часть лампочки.
- Повернуть лампочку, удерживая ее нажатой, и затем
освободить.
Выполните те же операции, чтобы установить новую
лампочку.
РАБОЧАЯ ФАРА
(рис.87/D)
Замена лампочек
(рис.89/D Поз.”1”)(специальная лампочка)
- Остановить машину и с помощью выключателя
батареи отключить электропитание.
- Удалить силовой разъем фары в задней части
(рис.88/D Поз.”1”).
- Надать на зажим разъема на фаре (fig88/D Поз.”2”).
- Повернуть зажим, удерживая его нажатым, и затем освободить.
Выполните те же операции, но в обратном порядке,
чтобы установить новую лампочку.
ДВОЙНАЯ РАБОЧАЯ ФАРА - ОТРАЖАТЕЛЬ
(рис.90/D)
Замена лампочек
(рис.91/D Поз.”1”) (Тип 21w H3)
- Остановить машину и с помощью выключателя
батареи отключить электропитание.
- Удалить винты на передней части фары.
- Удалить силовоые разъемы электропитания лампочек
(рис.91/D Поз.”2”).
- Загнуть блокировочные шпонки вовнутрь и
освободить (рис.91/D Поз.”3”).
Выполните те же операции, но в обратном порядке,
чтобы установить новую лампочку. Правильно вставлять
лампочку в пазы (рис.91/D Поз.”4”).
