Погрузчик AGRI PLUS. Руководство - часть 36

D/41

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

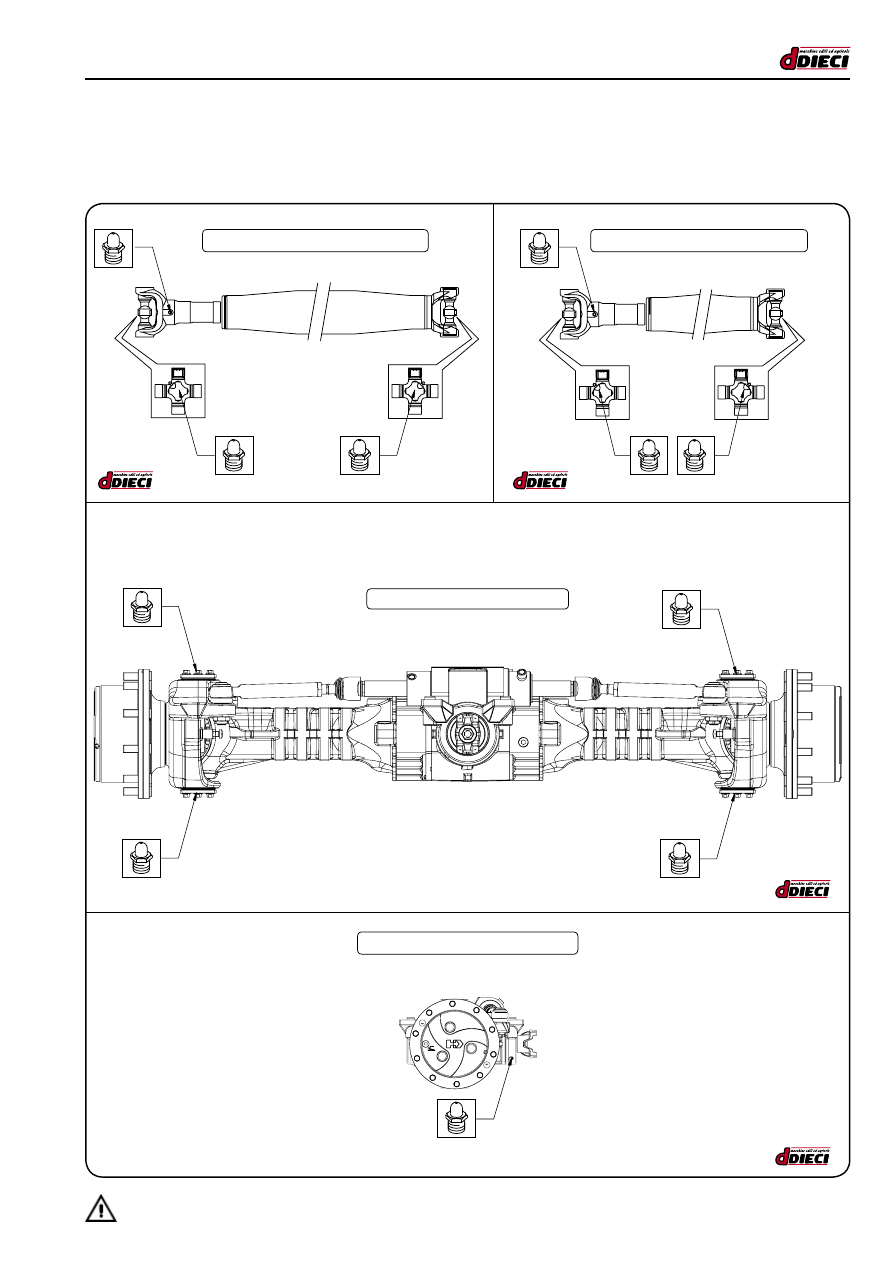

Передний передаточный вал

Дифференциальный мост

Эпициклоидальный редуктор

Задний передаточный вал

(рис.69/D)

МАСЛЕНКИ

Передаточные валы и дифференциальные мосты

Техническое обслуживание и регулировка

D/42

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

1

(рис.78/D)

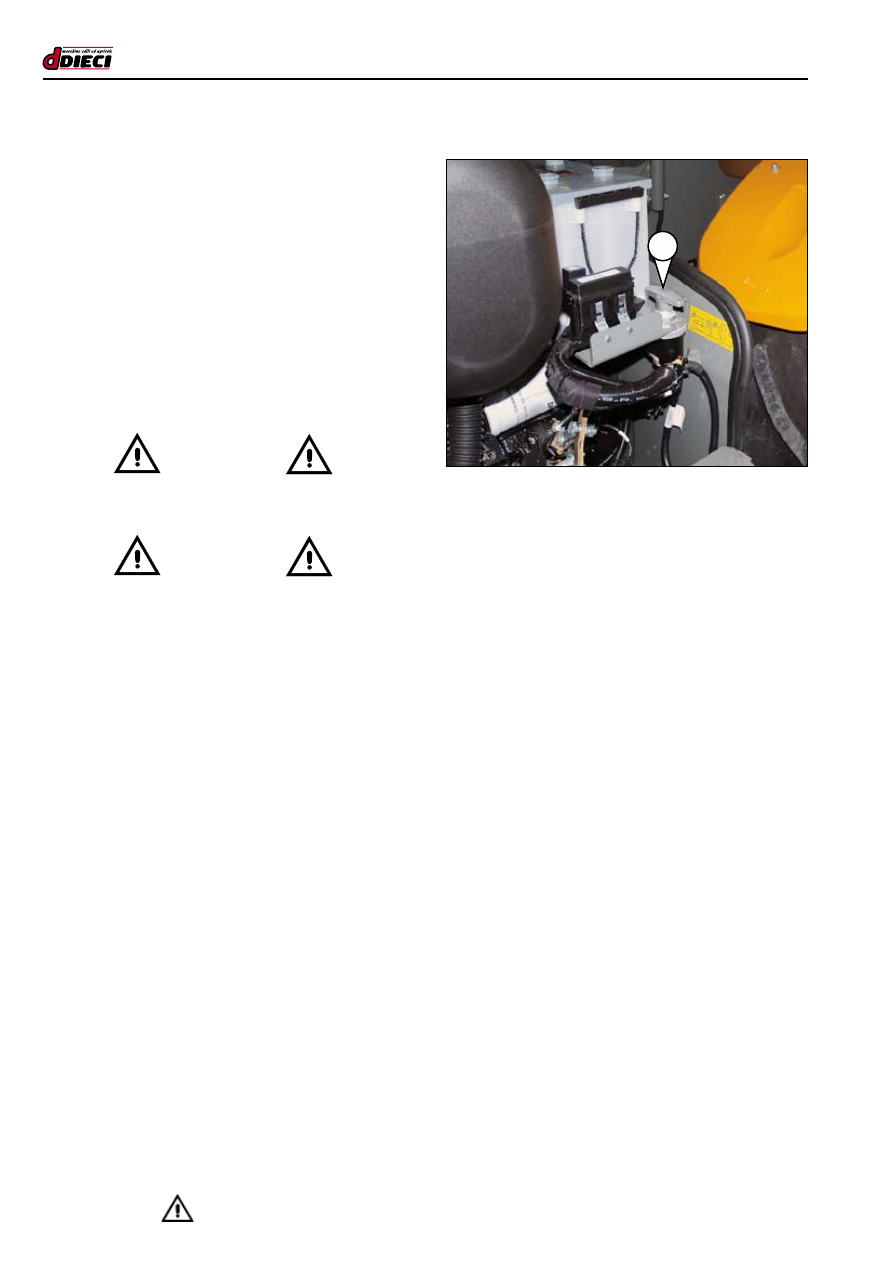

ВЫКЛЮЧАТЕЛЬ  АККУМУЛЯТОРНОЙ  БАТАРЕИ

(рис.78/D Поз.”1”)

Выключатель аккумуляторной батареи расположен под

кабиной рядом с аккумуляторной батареей. Его функция

заключается в том, чтобы отсекать электроснабжение

путем прерывания замыкания на отрицательном полюсе.

-  Повернуть  рукоятку  в  позицию,  в  которой

длинная  сторона  устанавливается  параллельно

аккумуляторной батарее, открытыть контур и снять

электрическое питание.

-  Повернуть рукоятку в исходную позицию (рис.78/D

Поз.”1”) для восстановления исходных условий и

замкнуть контур.

 - ВНИМАНИЕ -

Выключатель аккумуляторной батареи

используется только при выключенной машине.

 - ВНИМАНИЕ -

При осуществлении технического обслуживания

необходимо размыкать контур с помощью

выключателя аккумуляторной батареи.

D/43

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

1

1

(рис.80/D)

(рис.81/D)

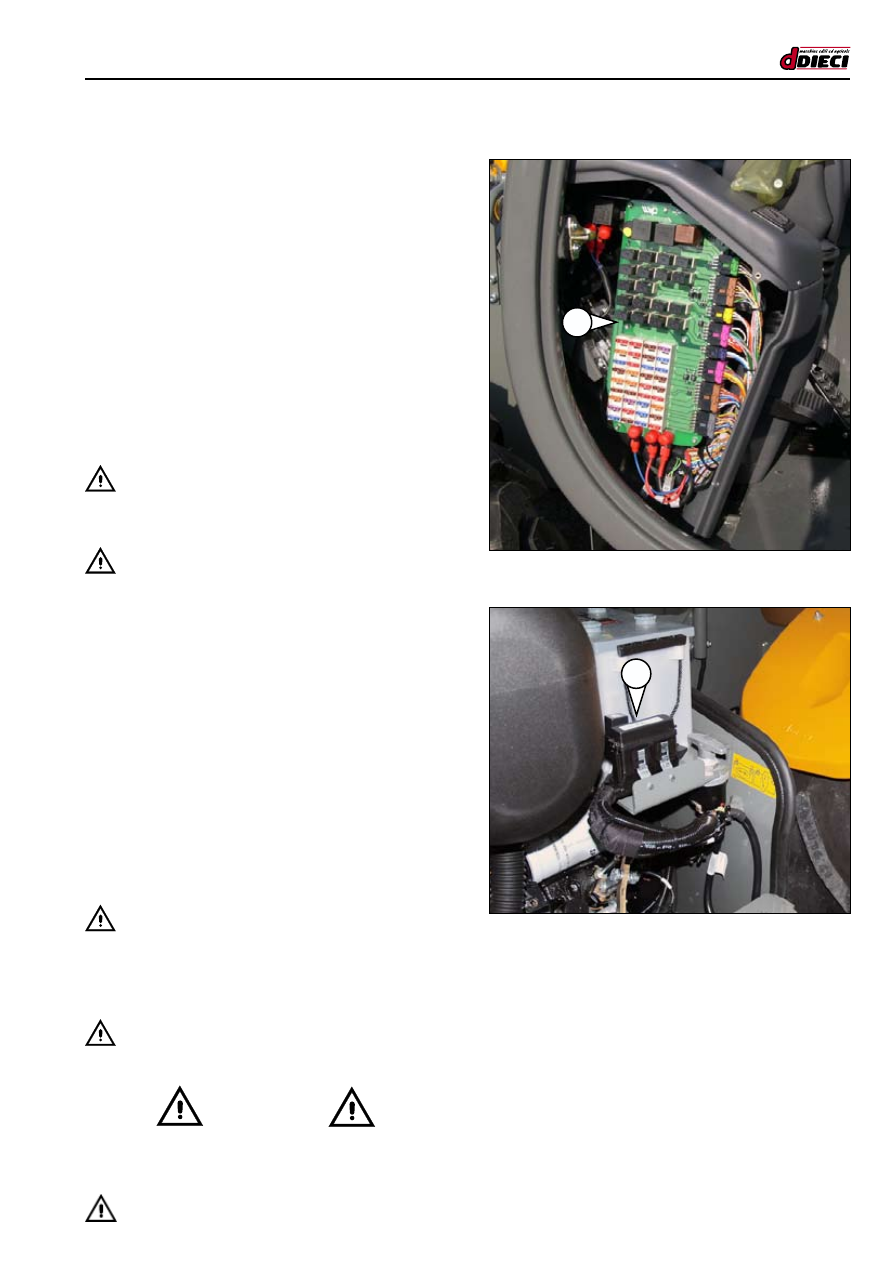

ПРЕДОХРАНИТЕЛИ

(рис.80/D Поз.”1”)

Главный блок управления

Главный  электрический  контур  защищен  плав-

кими  предохранитями,  расположенными  в  глав-

ной  электронной  плате  (рис.80/D  Поз.”1”).

Чтобы  получить  доступ  к  электронной  плате,  уда-

лить  пластиковый  элемент  слева  под  прибор-

ной  доской,  предварительно  отвинтив  винты.

В  случае  сбоей  в  электроцепи  прежде  всего  нуж-

но проверить целостность предохранителей. Пре-

дохранители  извлекаются  особыми  щипцами.



Для замены плавкого предохранителя извлечь его щип-

цами из гнезда и заменить на предохранитель такого же

класса, качества и силы тока.

 - ВНИМАНИЕ :

Перед удалением пластиковых элементов под приборной доской

отключить энергоснабжение на машине через выключатель.

 - ВНИМАНИЕ :

Ни  в  коем  случае  не  пытайтесь  отремонтировать

предохранитель.

Блок управления двигателем

(рис.81/D Поз.”1”)

Электрические цепи двигателя и связанные с ними

компоненты защищены плавкими предохранителями,

расположенными в моторном отсеке (рис.81/D Поз.”1”).

Снимите крышку коробки для доступа к предохранителям.

В  случае  сбоей  в  электроцепи  прежде  всего  нуж-

но проверить целостность предохранителей. Пре-

дохранители  извлекаются  особыми  щипцами.



Для замены плавкого предохранителя извлечь его щип-

цами из гнезда и заменить на предохранитель такого же

класса, качества и силы тока Любые операции должны

осуществляться только уполномоченным персоналом.

 - ВНИМАНИЕ :

Прежде чем открывать моторный отсек, выключить

машину  и  извлечь  ключ  зажигания,  отключить

электропитание  к  машине  через  выключатель

аккумуляторной батареи.

 - ВНИМАНИЕ :

Ни в коем случае не пытайтесь отремонтировать предохранитель.

 - ВНИМАНИЕ -

Главный плавкий предохранитель машины

расположен внутри блока управления двигателем.

Техническое обслуживание и регулировка

D/44

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.82/D)

(рис.83/D)

(рис.84/D)

(рис.85/D)

1

2

1

C3

2

3

2

3

1

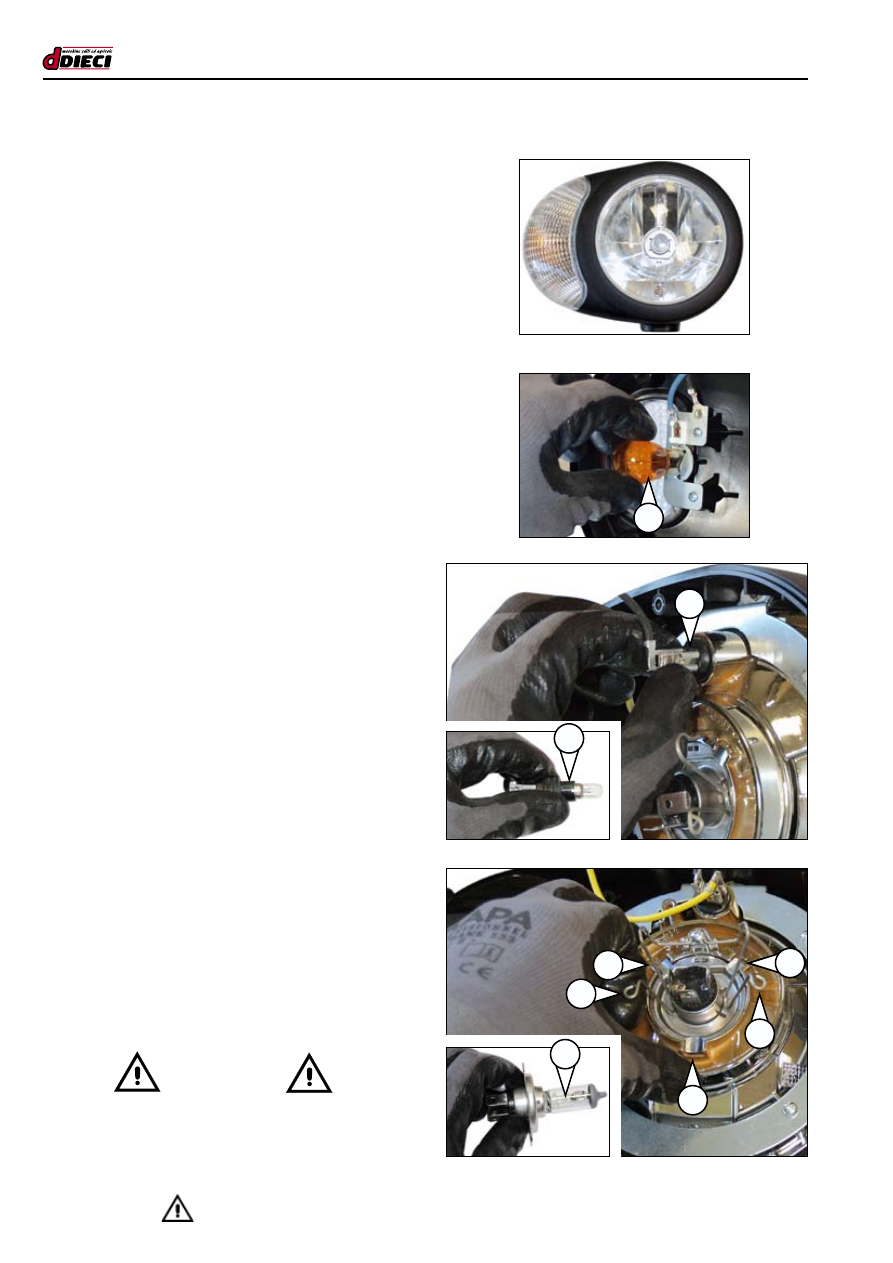

ОСВЕЩЕНИЕ

Освещение машины всегда должна быть эффективной

и полностью функциональной. Его действие должно

проверяться  каждый  день.  В  случае  повреждения

лампочки  немедленно заменить поврежденную часть.

Немедленно замените сгоревшую лампочку.

ПЕРЕДНЯЯ ФАРА

(рис.82/D)
Передняя фара включает индикатор направлении,

позиционные огни, огни ближнего/дальнего света.
Для доступа к лампочкам:
-  Остановить  машину  и  с  помощью  выключателя

батареи отключить электропитание.

-  Удалить  силовой  разъем  фары  в  задней  части.
-  Снять переднюю часть фары, отвинтив винты на

задней крышке.

Чтобы  закрыть  фару,  действовать  в  обратном

порядке, следя за правильным позиционированием

уплотнительной прокладки.
Замена  лампочки индикатора направления

(рис.83/D Поз.”1”)( 21w)
-  Нажать на верхнюю часть лампочки.
-  Повернуть лампочку, удерживая ее нажатой, и затем

освободить.

Выполните те же операции, чтобы установить новую лампочку.
Замена  лампочки позиционных огней

(рис.84/D Поз.”1”)( 4w)
-  Взяться  за  заднюю  часть,  где  находятся

электрические соединения (рис.84/D Поз.”2”).

-  Повернуть и потянуть заднюю часть к себе.
-  Извлечь патрон и нажать на верхнюю часть лампочки.
-   Повернуть лампочку, удерживая ее нажатой, и затем освободить.
Выполните те же операции, чтобы установить новую

лампочку. Установить патрон в гнездо.
Замена  лампочки ближнего/дальнего света

(рис.85/D Поз.”1”)(60/55w H4)
-  Удалить силовой разъем потянув на себя.
-  Поднять блокировочные шпонки (рис.85/D Поз.”2”),

смещая их в сторону, и освободить лампочку.

-  Удалить электрический разъем потянув его себя.
-  Поднимите блокировки вкладок (рис.85 / D Поз. “2”),

переместив латерально освободить колбы.



-  После замены лампочки действовать в обратном

порядке для блокировки и подсоединения. Правильно

вставлять лампочку в пазы (рис.85/D Поз.”3”).

 - ВНИМАНИЕ -

Лампочки являются очень хрупким

материалом. Обращаться с осторожностью.

Нельзя брать лампочки ближнего

 света голыми руками.
