D/31

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

Распределитель

Замена масла

(рис.56/D)
1.   Установить машину на плоскую и ровную поверх-

ностьс при еще горячем дифференциальном масле.

2.  Выключить двигатель и удалить ключ зажигания,

установить в кабину табличку с надписью «техниче-

ское обслуживание”.

3.   Установить емкость под сливные пробки для сбора

вытекающего во время замены масла.

4.   Удалить сливную пробку (рис.56/D Поз.»G2”) и пробку

заливки (рис.56/D Поз.»F2”)для полного опоражнивания.

5.   Полностью слить масло.
6.   Установить на место пробки и завинтить.
7.   Залить чистое масло рекомендуемого типа через

пробку доливки/уровня (рис.56/D Поз.”F”).

8.   Уровень считается правильным, когда прозрачная проб-

ка  полностью погружена в масло (рис.56/D Поз.”E2”).

9.   Проверить сливные пробки на утечку.
10. Установить на место пробку доливки и хорошо затянуть.

 - ВНИМАНИЕ :

Отработанное масло потенциально опасно для

окружающей среды и должно перерабатываться со-

ответствующим образом.

Техническое обслуживание и регулировка

D/32

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

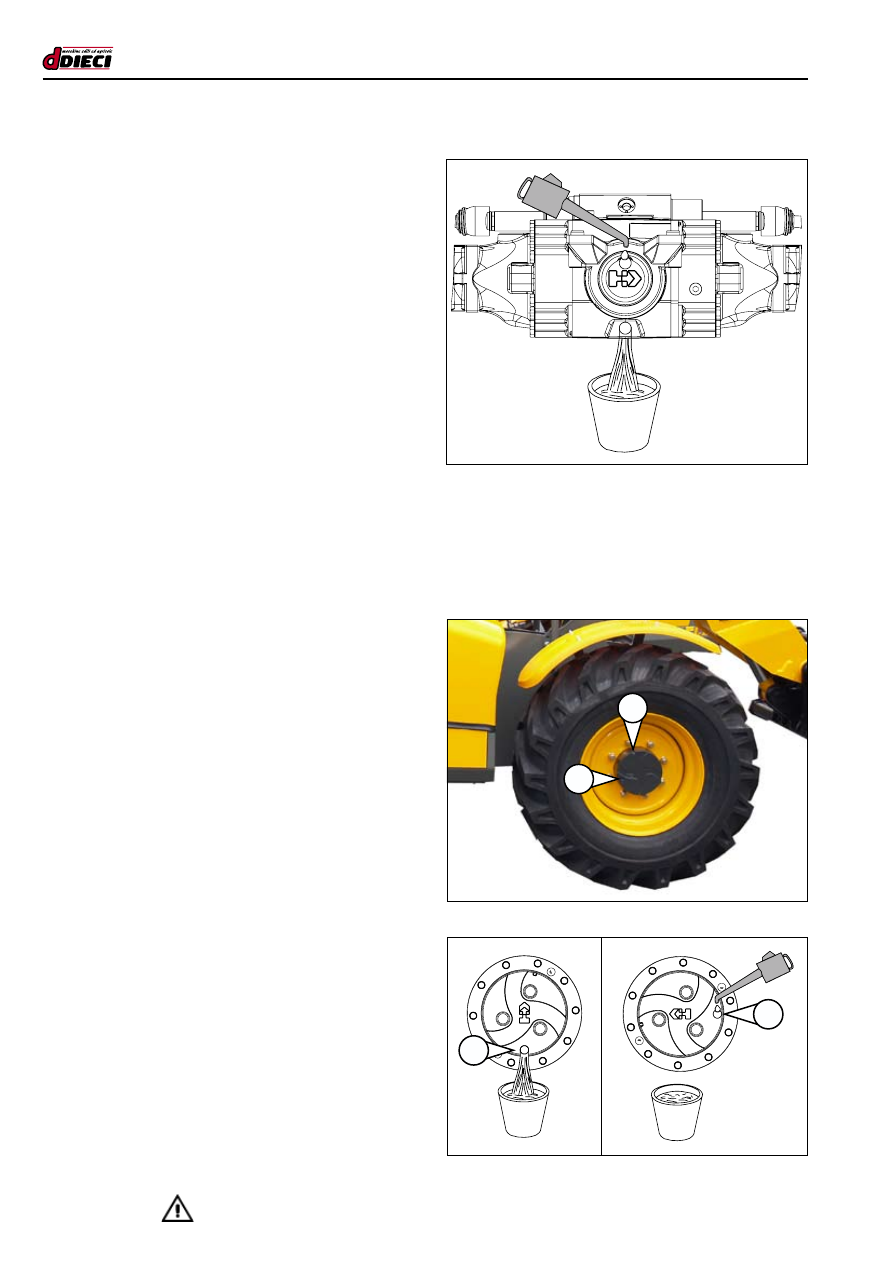

(рис.52/D)

1

(рис.53/D)

(рис.54/D)

(рис.55/D)

M

M

M

Передние/задние  дифференциальные  мосты

Замена масла

(рис.57/D)
1.   Установить машину на плоскую и ровную поверхностьс

при  еще  горячем  дифференциальном  масле.

2.  Выключить двигатель и удалить ключ зажигания,

установить  в  кабину  табличку  с  надписью

“техническое обслуживание”.

3.   Установить емкость под сливные пробки для сбора

вытекающего во время замены масла .

4.   Удалить сливную пробку (рис.57/D Поз.”G”), пробку

заливки/уровня (рис.57/D Поз.”F”), для полного

опоражнивания.

5.   Полностью слить масло.
6.   Установить на место сливные пробки и завинтить.
7.   Залить чистое масло рекомендуемого типа через

пробку доливки/уровня (рис.57/D Поз.”F”).

8.   Уровень считается правильным, когда масло вытекает

из пробки доливки/уровня (рис.57/D Поз.”F”).

9.   Проверить сливные пробки на утечку.
10. Установить на место пробку доливки/уровня и хорошо

затянуть.

Эпициклоидальный редуктор

Замена масла

(рис.53/D - рис.54/D - рис.55/D)

1.   Установить машину на плоскую и ровную поверхностьс

при  еще  горячем  дифференциальном  масле.

2.  Выключить двигатель и удалить ключ зажигания,

установить  в  кабину  табличку  с  надписью

“техническое обслуживание”.

3.   Установить емкость под сливные пробки для сбора

вытекающего во время замены масла.

3.   Повернуть ступицу колеса  (рис.53/D Поз.”1”) так,

чтобы отверстие (рис.53/D Поз.”M”) установилось

ниже (рис.54/D) и затем удалить масляную пробку.

4.   Полностью слить масло.
5.   Повернуть ступицу колеса так, чтобы отверстие

(рис.55/D Поз.”M”) установилось в промежуточное

положение (рис.55/D).

6.   Заполнить редуктор через отверстие (рис.55/D) до уровня.

  Уровень  считается  правильным,  когда  масло

вытекает из масляной пробки.

7.   Установить  на  место  масляную  пробку

эпициклоидального редуктора и затянуть.

8.  Повторить операции на всех четырех редукторах.

Техническое обслуживание и регулировка

D/34

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

Легенда

E



Пробка уровня масла

F



Заливная пробка

G



Сливная пробка

H



Спускная пробка

M



Пробка масла

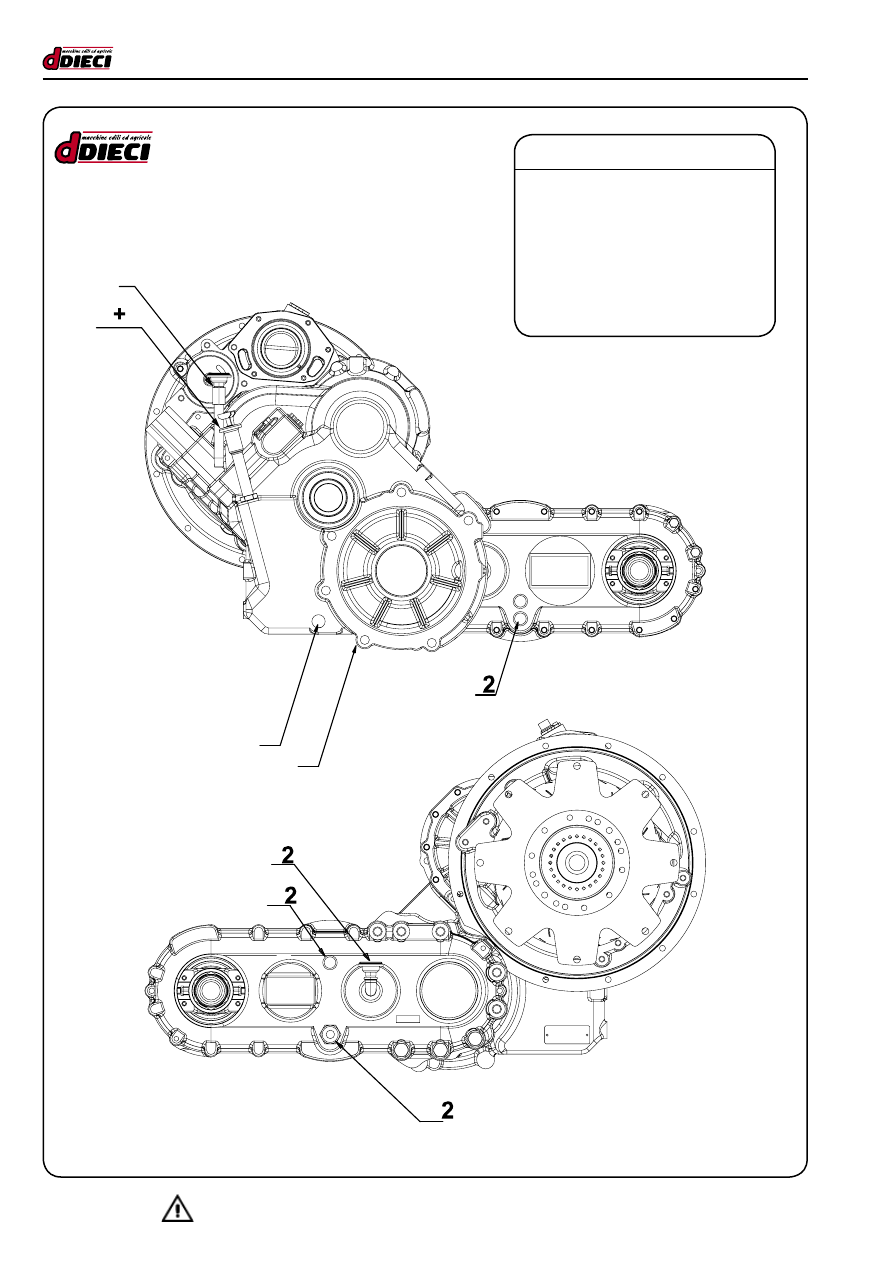

КОРОБКА ПЕРЕДАЧ POWERSHIFT

H

H

E

F

G

G

E F

G

(рис.56/D)

D/35

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

E

H

M

M

H

G

F

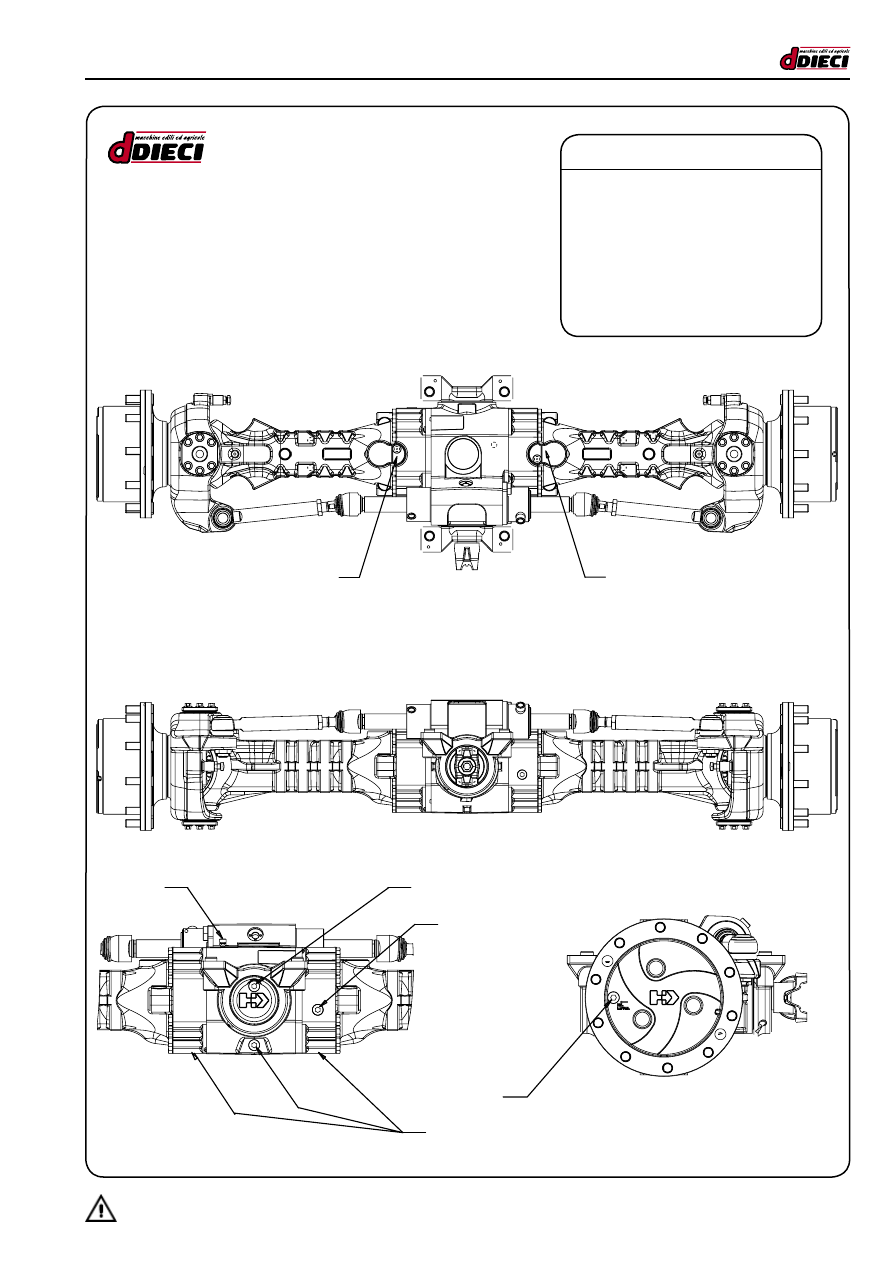

ДИФФЕРЕНЦИАЛЬНЫЙ МОСТ

Легенда

E



Пробка уровня масла

F



Заливная пробка

G



Сливная пробка

H



Спускная пробка

M



Пробка масла

(рис.57/D)
