Техническое обслуживание и регулировка

D/36

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

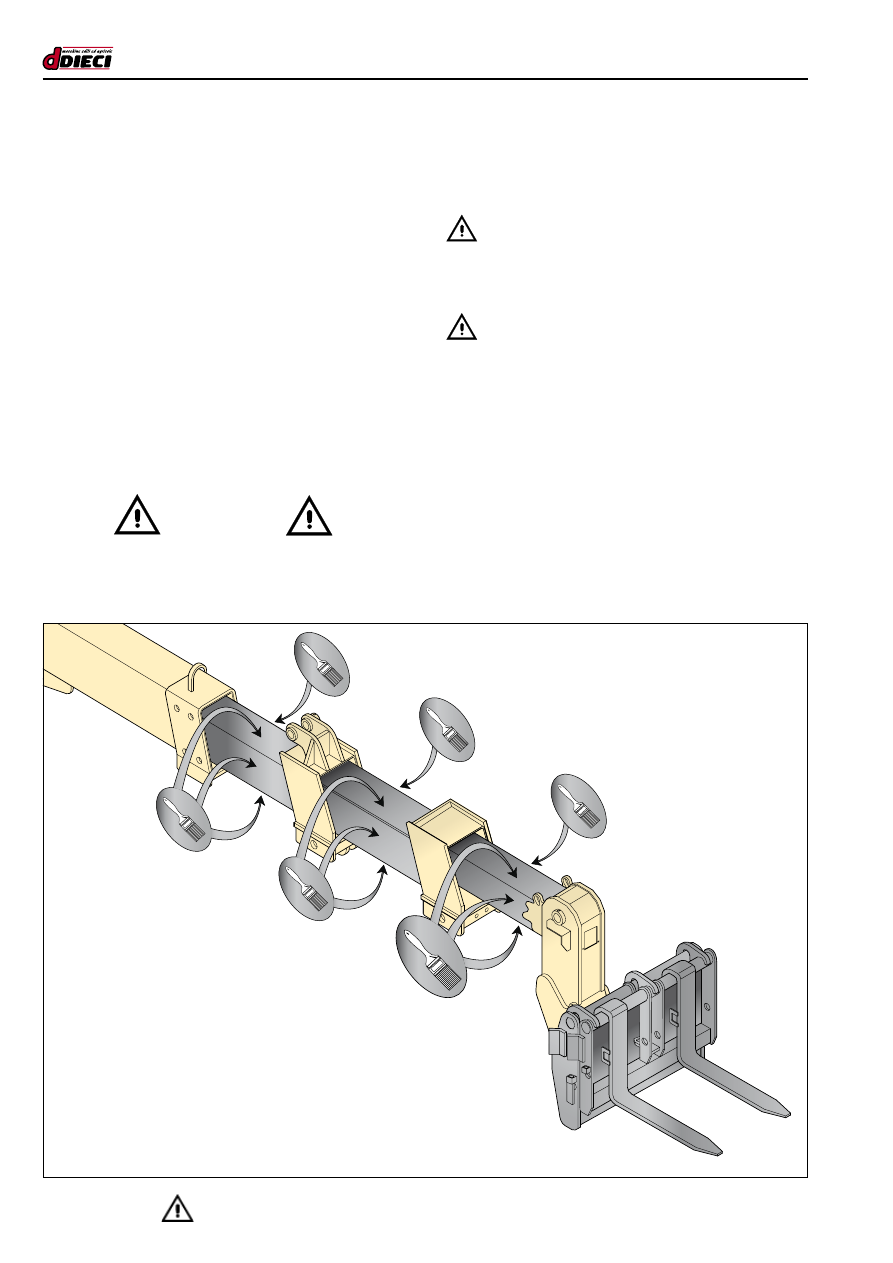

(рис.60/D)

КОЛОДКИ ТЕЛЕСКОПИЧЕСКОЙ СТРЕЛЫ

Густая смазка

(рис.60/D)

Колодки стрелы должны смазываться для предотвращения

износа  и  обеспечения  плавности  движений.
Полностью выдвинуть стрелу и проверить ее поверхность.

Если слой густой смазки слишком тонкий или загрязнен

(песок, пыль, стружки и т.д.), действовать следующим образом:
-  Полностью  выдвинуть  стрелу  горизонтально  и

удалить слой густой смазки с поверхности вылетов.

-  С помощью кисточки нанести слой густой смазки

(рекомендованного  типа)на  четыре  стороны

телескопической стрелы.

-  Запустить телескопическую стрелу несколько раз для

равномерного распределения густой смазки.

-  Удалить излишек густой смазки.

 - ВНИМАНИЕ -

В ходе осмотра и нанесения густой смазки

машина должна быть отключена и ключ зажигания

удален во избежание несчастных случаев.

 - ВНИМАНИЕ :

В случае использования машины в тяжелых рабочих

условиях, пыльной среде смазка должна производиться

более часто.

 - ВНИМАНИЕ :

Используйте только смазочные материалы, указанные

в таблицах DIECI. Другие смазочные средства могут

обусловить серьезный ущерб для скользящих поверхностей.

Износ колодок

В отношении сроков см.сводную таблицу в начале главы.

Износ колодок привести к качению и образованию

зазоров  между  вылетами  с  последующей  потерей

точности в движении и опасности падения груза. Износ

увеличивается с увеличением тяжести рабочих условий.

Техническое обслуживание колодок телескопической

стрелы должно выполняться в авторизованном центре.

D/37

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

Рекомендуемая

вязкость

ISO VG (Cst)

Температура  (C°)

- 15 < T< 0

0 < T< 50

50 < T< 80

15   -   32

46   -  150

220   -   320

Ширина

Внутренняя

Диаметр

валика

Наружное звено

Втулка

Ролик Внутренняя плита

Соединительное звено

Наружная плита

Штифт

Шаг

Внутреннее звено

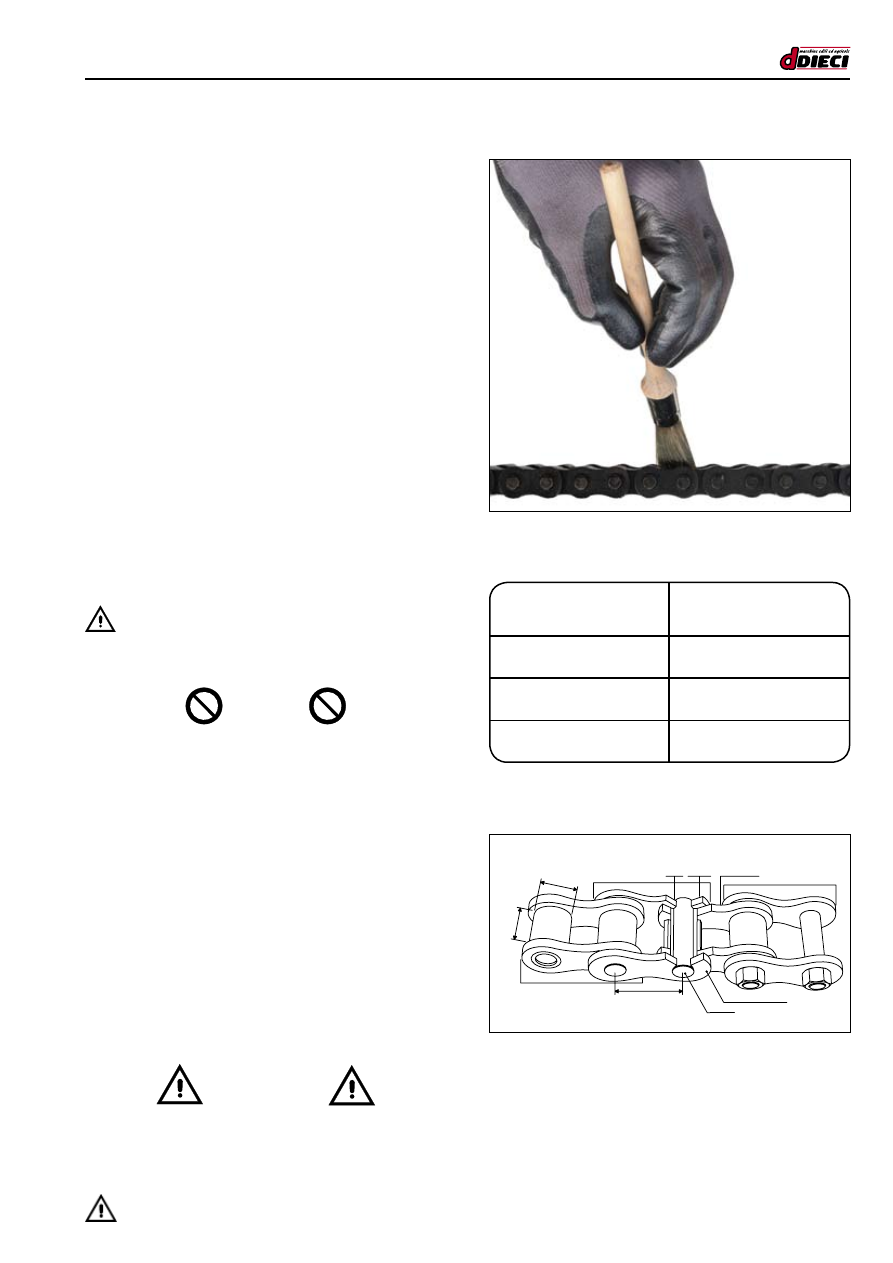

(рис.61/D)

(рис.62/D) - Таблица  вязкости масла для цепи

(рис.63/D) - Состав типовой цепи

НАРУЖНЫЕ ЦЕПИ СТРЕЛЫ

(рис.61/D)

Смазка

Смазка  позволяет:
-  Наносить

жидкость

между

контактными

поверхностями

для

снижения

износа

и

предотвращения заклинивания.

-  Защищать цепи от коррозии.
-  Снизить  шумность  между  поверхностями,

подвергаемыми ударам.

Смазка должна осуществляться:
-  В продольном направлении, в зоне, где сочленения

движуться  недостаточно,  чтобы  способствовать

проникновению смазки.

-  Поперечно,  между  пластинами  для  облегчения

проникновения масла в сочленения.

Вязкость масла должна быть подходящей для температуры

окружающей  среды.  Слишком  низкая  вязкость

обуславливает быстрое удаление смазки, слишком высокая

вязкость - не способна проникнуть в сочленения. Чтобы

найти правильную вязкость, см.таблицу рядом (рис.64/D).

 - ВНИМАНИЕ :

В случае специфических применений или использования

в других условиях обращаться в центр техпомощи DIECI.

 - ЗАПРЕТ -

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ

смазывать цепи густой смазкой.

Проверка износа

Согласно срокам необходимо проверить:
-  Геометрию монтажа.
-  Состояние  цепи  для  выявления  следов  износа,

которые могут свидетельствовать о неправильной

геометрии  монтажа.  Износ  на  профиле  боковых

пластин их-за контакта с роликами и направляющими

системами. Износ по бокам пластин и на головках

штифтов из-за контакта с фланцами шкивов или

направляющих устройств.

-  Износ сочленений цепей как на прямое измерение

ее длины измерительным прибором или контрольной

линейкой, так и визуально.

-  Износ пластин подъемных цепей типа Fleyer.

 - ВНИМАНИЕ -

Следует заменять цепи, когда износ

на удлинение превышает 2%.

При замене цепи ОБЯЗАТЕЛЬНО

заменить соответствующие ролики.

Техническое обслуживание и регулировка

D/38

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

AL4

AL5

AL6

AL8

AL10 AL12  AL14 AL16

BL4

BL5

BL6

BL8

BL10 BL12  BL14 BL16

1/2”

5/8”

3/4”

1”

1 1/4” 1 1/2” 1 3/4”

2”

12,70 15,87 19,05 25,40 31,75 38,10  44,45 50,80

Цепи flyer
Цепи flyer

Шаг inch
Шаг мм

Шаг

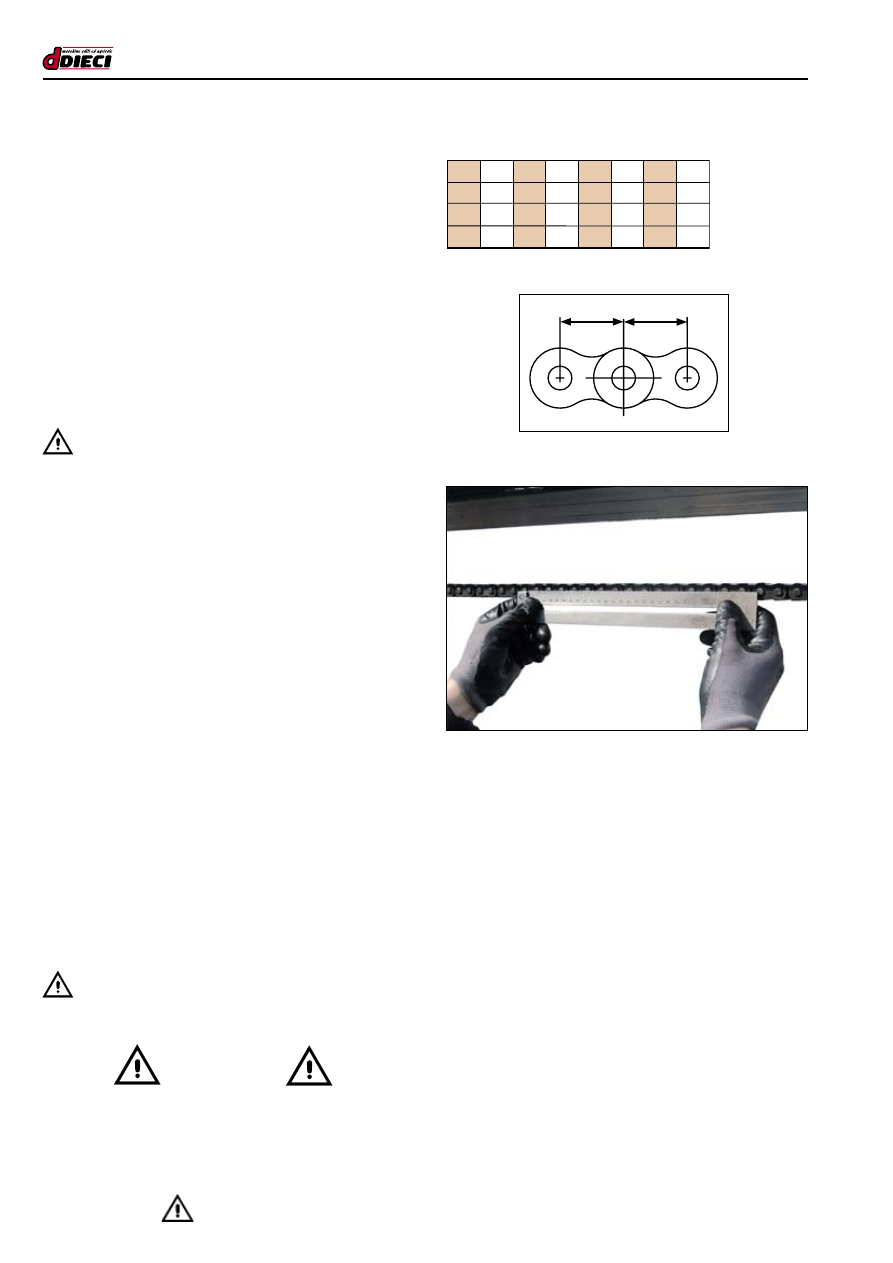

(рис.64/D)

(рис.65/D)

(рис.66/D)

Шаг

Определение износа на удлинение

-  Проверить тип установленной цепи, указываемый

на  ее  наружных  пластинах;  если  надпись

неразборчива,обратиться в сервисный центр DIECI.

-  Определить шаг цепи по таблице (рис.64/D).

  (например, цепь fleyer AL8/BL8 Шаг 1”/25,40 мм) и

умножить за 10.

-  Измерить 10 шагов в цепи, подвергаемой проверке

(рис.65/D).

-  Если замер превышает 2% от шага, указанного в

таблице и умноженного на десять, цепь считается

изношенной и должна быть заменена.





2% от замера = [Замер: 100] х 2

 - ВНИМАНИЕ :

Измерение должно выполняться в нескольких точках,

так как износ может быть неоднородным, и на натянутой

цепи. Измерения могут быть выполнены калибром или

миллиметровой линейкой(рис.66/D).

Контроль, чистка, смазка

-  Установить машину на плоскую и ровную поверхность.
-  Позиционировать машину на ножки стабилизаторов.
-  Полностью выдвинуть телескопическую стрелу по

горизонтали.

-  Выключить двигатель и удалить ключ зажигания,

установить  в  кабину  табличку  с  надписью

“техническое обслуживание”.

-  Очистить  цепи  чистой  тканью,  не  оставляющей

ворсинок, от поверхностных загрязнений.

-  Энергично очистить цепи для удаления загрязнений,

используя  жесткую  нейлоновую  щетку  и  чистое

дизельное топливо. Затем использовать сжатый воздух.

-  Тщательно  осмотреть  цепи,  как  показано  в

параграфе”проверка износа”.

-  Смазать немного цепи с помощью кисти, пропитанной

маслом (см. параграф “смазка”).

-  Удалить излишек масла с поверхности цепи чистой тканью.
- Задействовать телескопическую стрелу несколько раз

для равномерного распределения масла.

 - ВНИМАНИЕ :

В  отношении  замены  цепей  обращаться  в  центр

техпомощи DIECI.

 - ВНИМАНИЕ -

Цепи становятся более хрупкими под

воздействием водорода.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ

работать в кислых средах и слишком долго –

в окисляющих и коррозивных средах.

Техническое обслуживание и регулировка

D/40

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

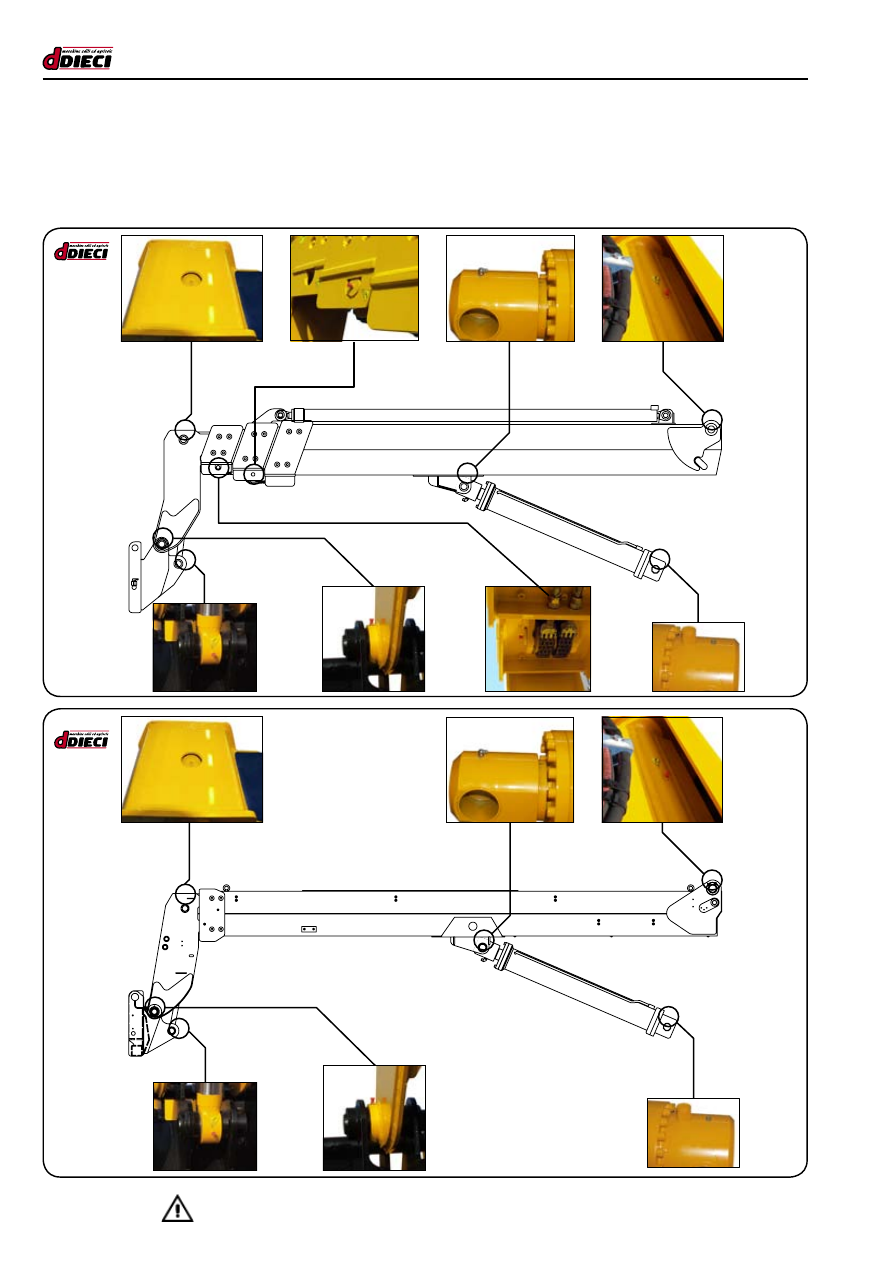

(рис.67/D)

(рис.68/D)

МАСЛЕНКИ

Телескопические стрелы один/два/три вылета

Расположение масленок стрелы с двумя вылетами такое же, как и для стрелы с тремя вылетами.
