Погрузчик AGRI PLUS. Руководство - часть 20

C/28

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

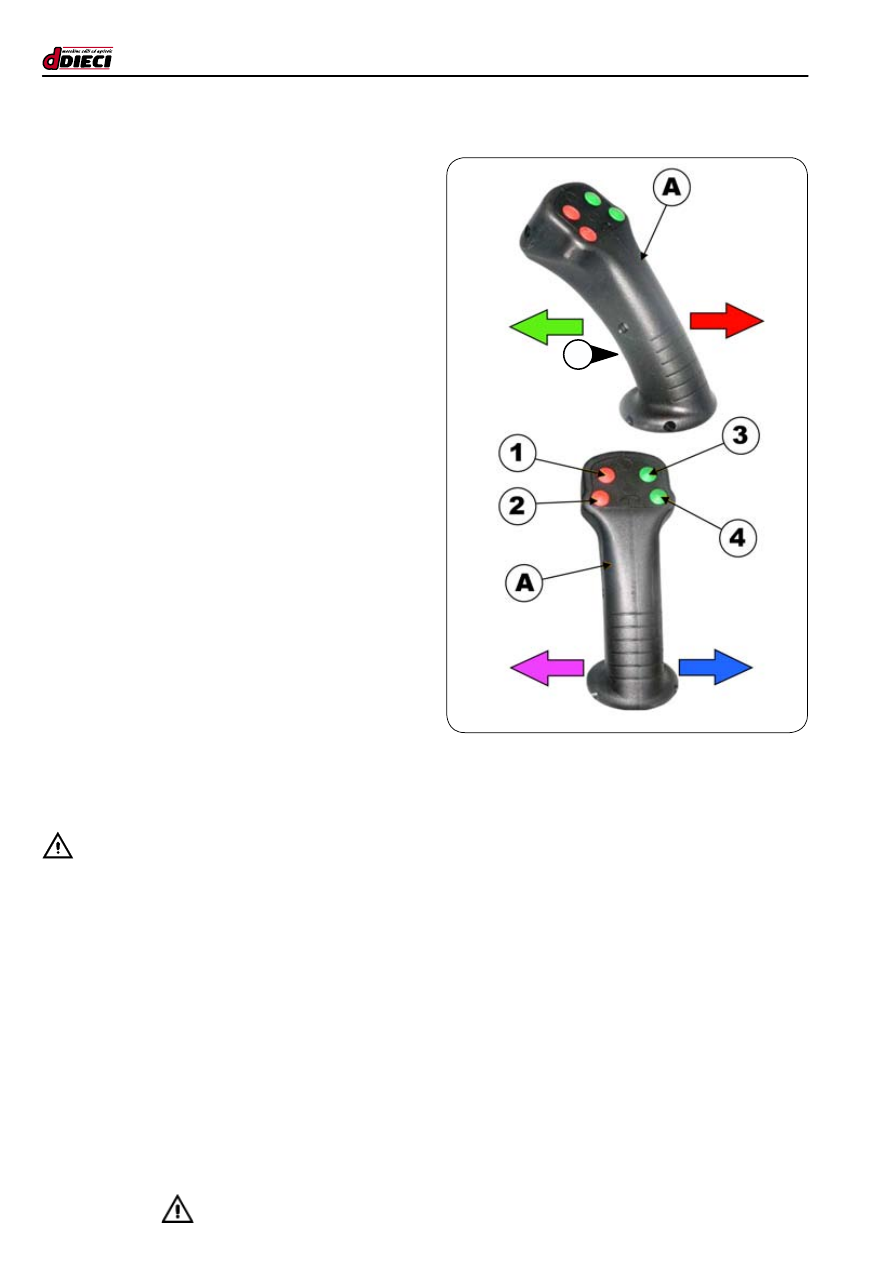

(рис.52/C)

Обслуживающие

устройства

B

Джойстик однорычажный 4 в 1 Вылет Вкл- Выкл

(рис.52/C)

Прежде чем выполнять любой маневр, нажать и держать

нажатой рычаг “

В” (рис.52/C) разрешения.

Маневр стрелой:
-  Сместить джойстик “

А”(рис.52/C) назад , чтобы под-

нять стрелу.

-  Сместить джойстик “

А”(рис.51/C) вперед , чтобы опу-

стить стрелу.

Вылет  стрелы:
-  Нажать красную кнопку “

А”(рис.52/C) вперед, чтобы

выдвинуть стрелу.

-  Нажать красную кнопку “

А”(рис.52/C) вперед, чтобы

задвинуть стрелу.

Разворот суппорта навесок:
-  Сместить вправо  джойстик  “

А” (рис.52/C) для разво-

рота суппорта навески навесок книзу.

-  Сместить  джойстик  “

А”  влево (рис.52/C) для разво-

рота суппорта навески навесок кверху.

Команда обслуживающими устройствами:
-  Нажать зеленую кнопку “

3” (рис.52/C) для включения

обслуживаюших устройств.

-  Нажать зеленую кнопку “

4” (рис.52/C) для включения

обслуживаюших устройств.

ПРИМЕЧАНИЕ: при установке электро-гидравлического

оборудования  кнопки  «3»  и  «4»  используются

для контроля в соответствии со спецификациями

руководства, которое прилагается к оборудованию.

 - ВНИМАНИЕ :

Прежде  чем  приступить  к  работе  на  маши-

не,  проверить  функции  и  движения  кнопок  «3»

и  «4»  (рис.52/C)  обслуживающих  устройств.

Для проверки этих функций установить машину

в зону, свободную от препятствий, где можно вы-

полнять проверку движений без риска повреждения

имущества, травмирования людей или животных.

Разворот

книзу

Разворот

кверху

Спуск



Подъем

Вылет

Стрелы

Задвижение

стрелы

Обслуживающие

устройства

C/29

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

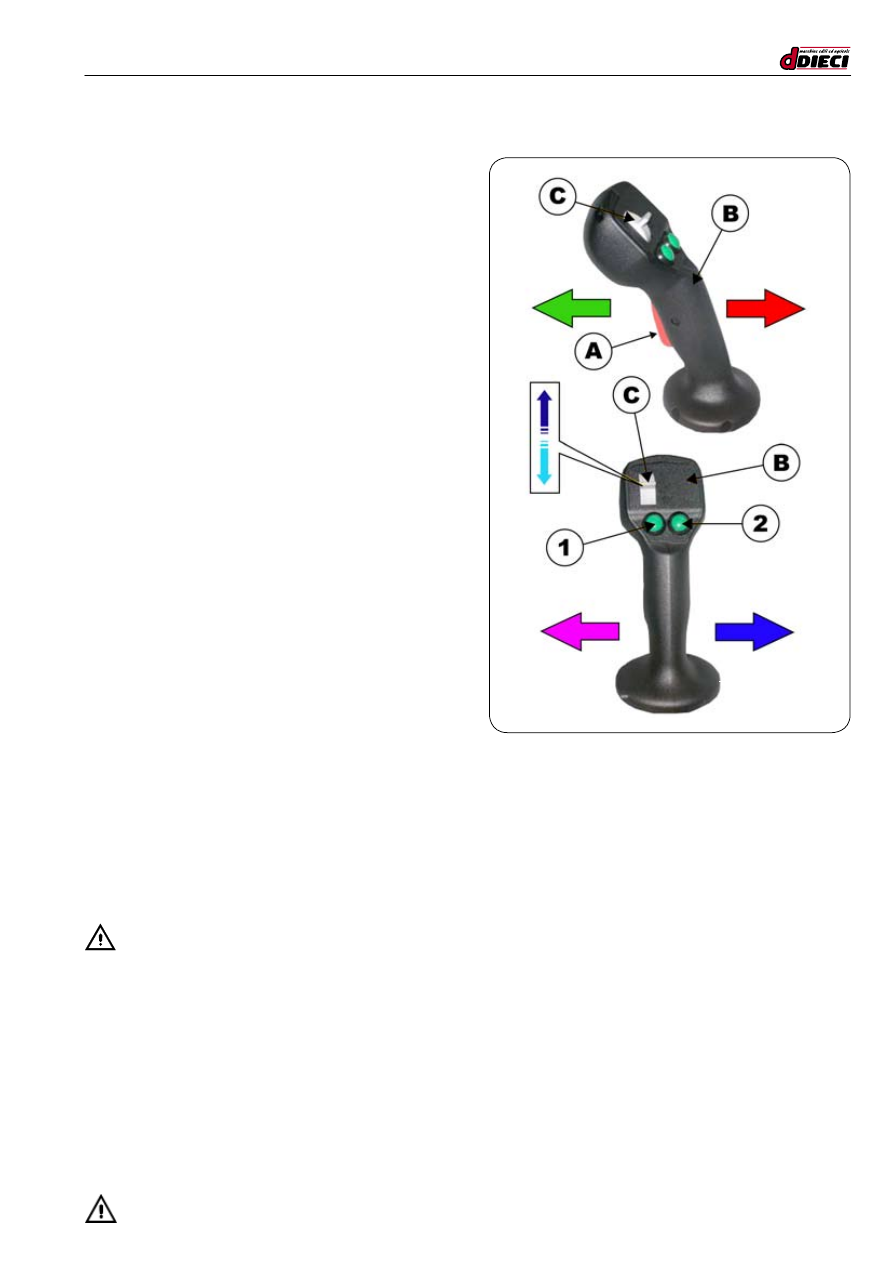

(рис.53/C)

Джойстик  4  в  1  Вылет    Пропорциональное

управление Обслуживающие устройства Вкл-Выкл

(рис.53/C)

Прежде чем выполнять любой маневр, нажать и держать

нажатой рычаг “

А” (рис.53/C) разрешения.

Маневр стрелой :
-  Сместить джойстик “

B”(рис.53/C) назад

  для подъема стрелы.
-  Сместить джойстик “

B”(рис.53/C) вперед

  для опускания стрелы.

Выдвижение  стрелы :
-  Сместить рычажок “

C” (рис.53/C) вперед

  для выдвижения стрелы.
-  Сместить рычажок “

C” (рис.53/C) назад

  для задвижения стрелы.

Примечание: скорость выдвижения или задвижения

пропорциональна смещению рычажка “

C” (рис.53/C)

Разворот суппорта навесок :
-  Сместить вправо джойстик “

B” (рис.53/C) для разво-

рота суппорта навески книзу.

-  Сместить влево джойстик “

B” (рис.53/C) для разворо-

та суппорта навески кверху.

Команда обслуживающими устройствами:
-  Нажать зеленую кнопку “

1” (рис.53/C) для обслужи-

вающих устройств.

-  Нажать зеленую кнопку “

2” (рис.53/C) для обслужи-

вающих устройств.

ПРИМЕЧАНИЕ: при установке электро-гидравлического

оборудования кнопки «1» и «2» используются для

контроля в соответствии со спецификациями ру-

ководства, которое прилагается к оборудованию.

 - ВНИМАНИЕ :

Прежде  чем  приступить  к  работе  на  маши-

не,  проверить  функции  и  движения  кнопок  «1»

и  «2»  (рис.53/C)  обслуживающих  устройств.

Для проверки этих функций установить машину

в зону, свободную от препятствий, где можно вы-

полнять проверку движений без риска повреждения

имущества, травмирования людей или животных.

Обслуживающие

устройства

Разворот

книзу

Разворот

кверху

Спуск



Подъем

Выле

т

Ст

ре

лы

За

дв

иж

ен

ие

ст

ре

лы

Обслуживающие

устройства

C/30

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

A

D1

D2

C1

C2

E1

E2

B1

B2

C

E

1

1

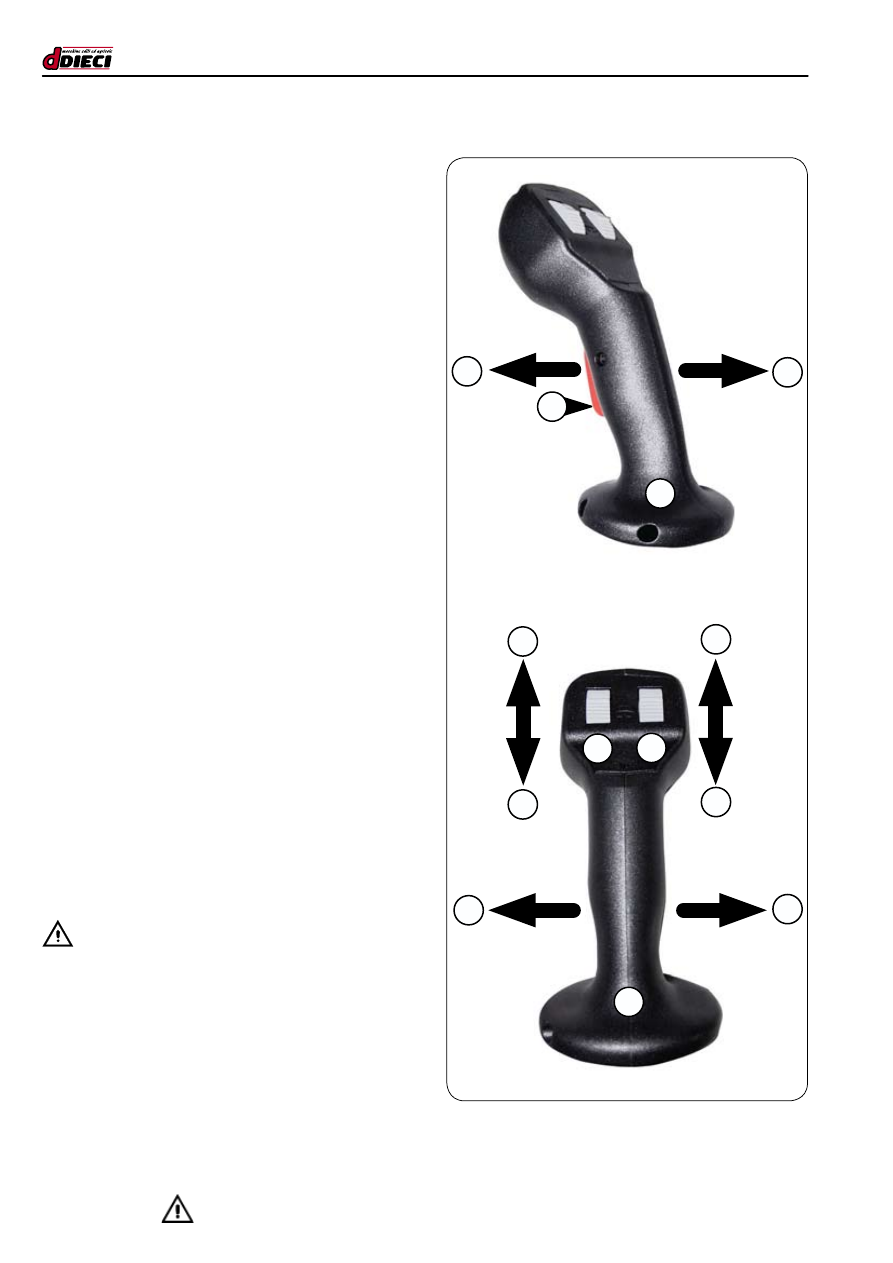

(рис.54/C)

Джойстик 4 в 1 Вылет  Пропорциональное управление

Пропорциональные  обслуживающие  устройства

(рис.54/C)

Прежде чем выполнять любой маневр, нажать и держать нажатой

рычаг “A” разрешения устройства  “присутствие человека”.

Маневр стрелой :

-  Сместить джойстик “

1” (рис.54/C) назад

  к букве “

B2” (рис.54/C), для подъема стрелы.

-  Сместить джойстик “

1” (рис.54/C) вперед,

  к букве “

B1” (рис.54/C) для опускания стрелы.

Вылет стрелы :

-  Сместить ролик “

C” (рис.54/C) вперед

  к букве “

C1”, для выдвижения стрелы.

-  Сместить ролик “

C” (рис.54/C) назад,

  к букве “

C2”, для задвижения стрелы.

Примечание: скорость выдвижения или задвижения

пропорциональна смещению ролика “

С”.

Разворот суппорта навесок :

-  Сместить вправо к букве “

D2” джойстик “1” (рис.54/C)

для разворота суппорта навески  книзу.

-  Сместить влево к букве “

D1”, джойстик “1” (рис.54/C)

для разворота суппорта навески  кверху .

Команда обслуживающими устройствами:

-  Сместить ролик “

E” (рис.54/C) вперед,

  к букве “

E1”, для обслуживающих устройств.

-  Сместить ролик “

E” (рис.54/C) назад,

  к букве “

E2”, для обслуживающих устройств.

ПРИМЕЧАНИЕ: при установке электро-гидравлического

оборудования ролик “

E” используется для контроля за

движениями обслуживающих устройств в соответствии

со спецификациями руководства, которое прилагается к

оборудованию.

Скорость  движения  обслуживающих  устройств

пропорциональна смещению ролика “

E”.

 - ВНИМАНИЕ :

Прежде  чем  приступить  к  работе  на  машине,

проверить  функции  и  движения  ролика    “E”

обслуживающих  устройств.  Для  проверки  этих

функций установить машину в зону, свободную

от препятствий, где можно выполнять проверку

движений  без  риска  повреждения  имущества,

травмирования людей или животных.

Обсл

ужив

ающие

уст

ройств

а

Разворот

книзу

Разворот

кверху

Спуск



Подъем

Выле

т

Ст

ре

лы

За

дв

иж

ен

ие

ст

ре

лы

Обсл

ужив

ающие

уст

ройств

а

C/31

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

A

D1

D2

C1

C2

E1

E2

B1

B2

C

E

1

1

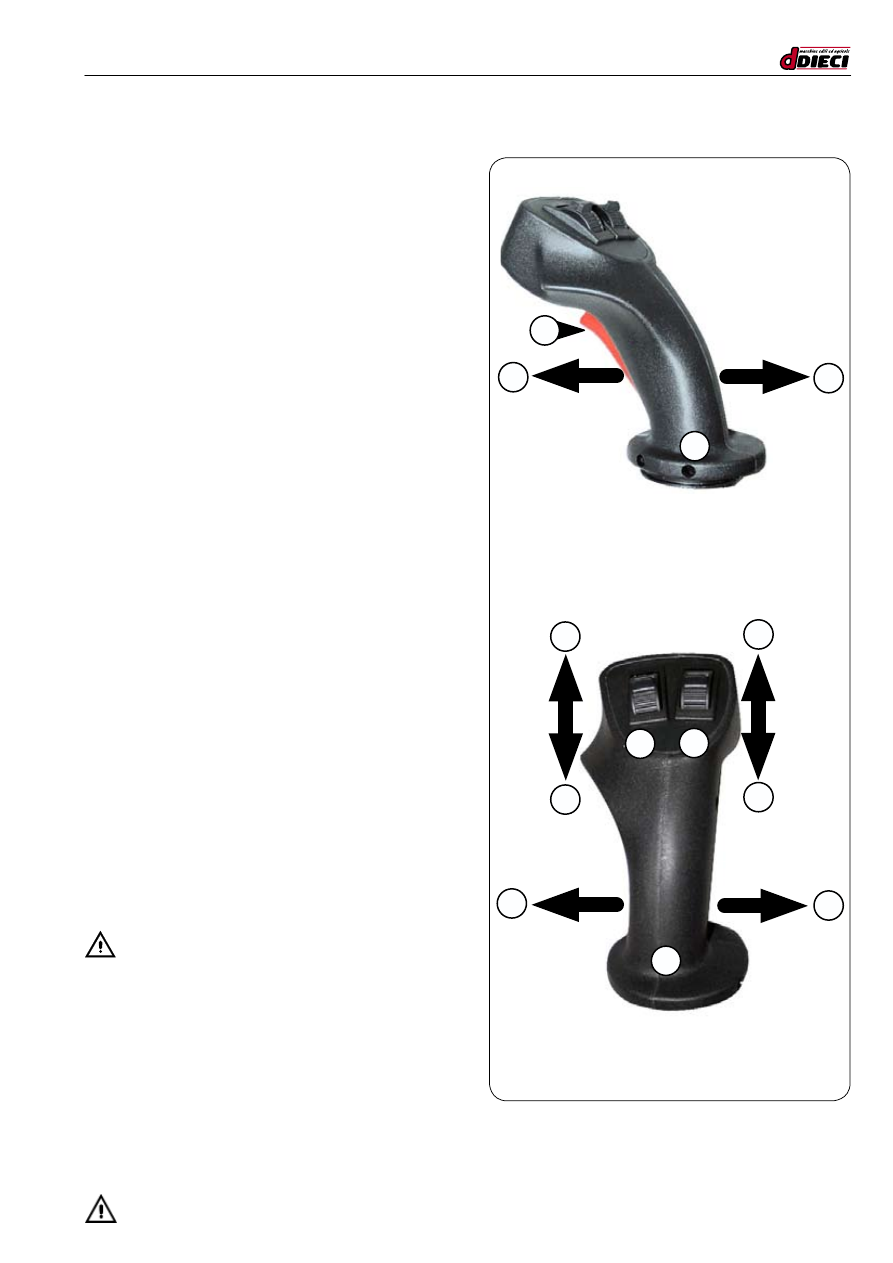

(рис.55/C)

Джойстик 4 в 1 Вылет  Пропорциональное управление

Пропорциональные  обслуживающие  устройства

(рис.55/C)

Прежде чем выполнять любой маневр, нажать и держать нажа-

той рычаг “

A” разрешения устройства  “присутствие человека”.

Маневр стрелой :
-  Сместить джойстик “

1” (рис.55/C) назад

  к букве “

B2” (рис.55/C), для подъема стрелы.

-  Сместить джойстик “

1” (рис.55/C) вперед,

  к букве “

B1” (рис.55/C) для опускания стрелы.

Вылет  стрелы :
-  Сместить ролик “

C” (рис.55/C) вперед,

  к букве “

C1”, для выдвижения стрелы.

-  Сместить ролик “

C” (рис.55/C) назад,

  к букве “

C2”, для задвижения стрелы.

Примечание: скорость выдвижения или задвижения

пропорциональна смещению ролика “

С”.

Разворот суппорта навесок :
-  Сместить вправо к букве “

D2” джойстик “1” (рис.55/C)

для разворота суппорта навески книзу.

-  Сместить влево, к букве “

D1”, джойстик “1” (рис.55/C)

для разворота суппорта навески кверху.

Команда обслуживающими устройствами:
-  Сместить рычажок “

E” (рис.55/C) вперед

  к букве “E1”, для обслуживающих устройств.
-  Сместить рычажок “

E” (рис.55/C) назад,

  к букве “E2”, для обслуживающих устройств.

ПРИМЕЧАНИЕ: при установке электро-гидравлического

оборудования рычажок “E” используется для контроля за

движениями обслуживающих устройств в соответствии

со спецификациями руководства, которое прилагается к

оборудованию.

 - ВНИМАНИЕ :

Прежде чем приступить к работе на машине, проверить функ-

ции и движения рычажка  “E” обслуживающих устройств.

Для  проверки  этих  функций  установить  маши-

ну в зону, свободную от препятствий, где можно вы-

полнять проверку движений без риска повреждения

имущества,  травмирования  людей  или  животных.

Обсл

ужив

ающие

уст

ройств

а

Разворот

книзу

Разворот

кверху

Спуск



Подъем

Выле

т

Ст

ре

лы

За

дв

иж

ен

ие

ст

ре

лы

Обсл

ужив

ающие

уст

ройств

а
