C/24

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

1

(рис.37/C)

(рис.38/C)

25

5

00000

00 h

RPM x 100

electronic

30

20

10

15

A

A

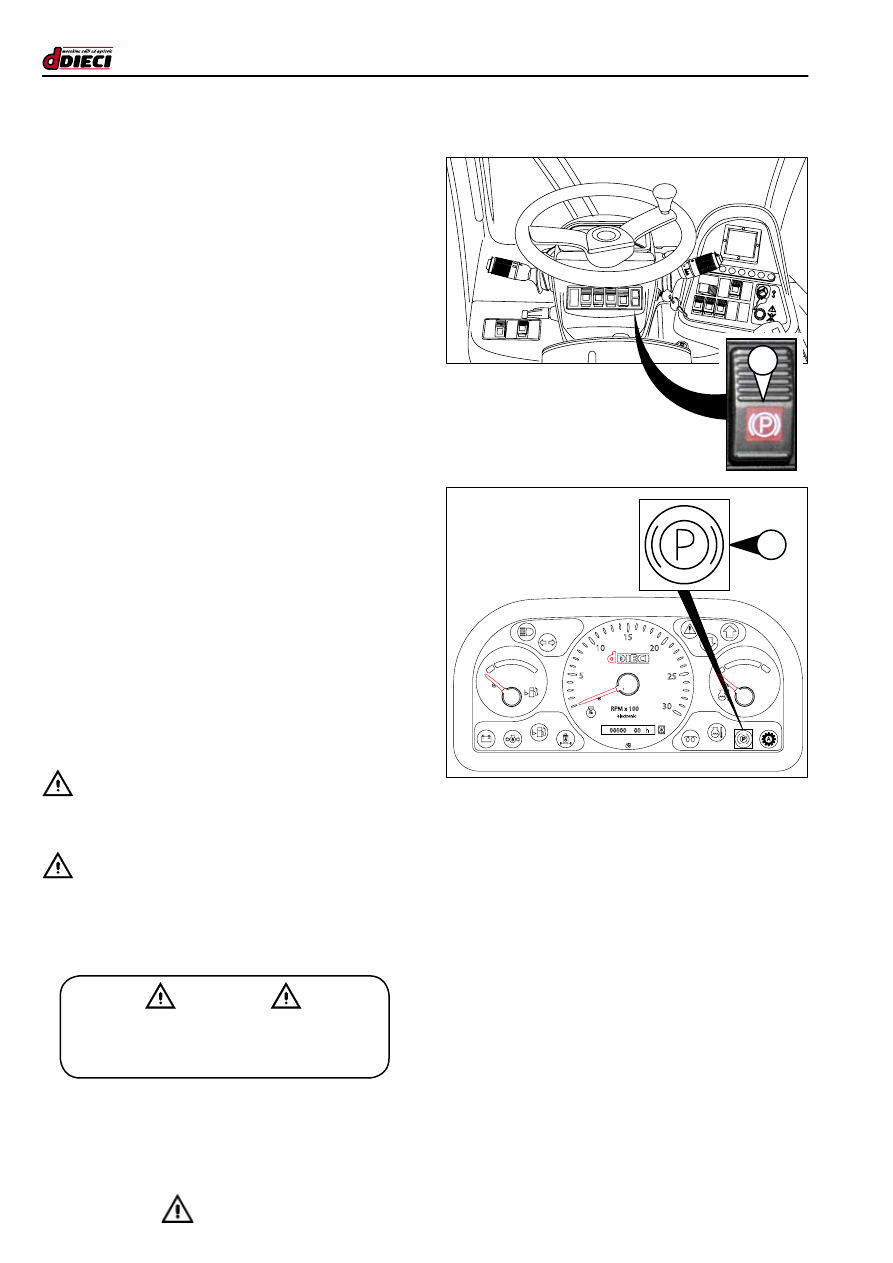

СТОЯНОЧНЫЙ ТОРМОЗ

Стояночный тормоз должен устанавливаться каждый

раз, когда вы оставляете машину,при остановленном или

включенном двигателе, в случае даже кратковременной

стоянки, каждый раз, когда машина работает, стоя на

опущенных стабилизаторах (если таковые имеются).

Тормоз включается автоматически при остановке двигателя.

Нажатием кнопки разрешения “А” (рис.37/С) включается

стояночный тормоз, загорание светового индикатора

кнопки и на центральной приборной панели (рис.38/C

Поз.”1”) свидетельствует о том, что включение произошло.

При установленном стояночном тормозе машина не

может двигаться, гидростатическая передача выключена.

Чтобы проверить эффективность стояночного тормоза,

действовать следующим образом:

1.   Сесть на сиденье, пристегнуть ремень безопасности.
2.   Запустить двигатель.
3.   Припарковать машину на ровном и сухом грунте.
4.   Установить стояночный тормоз (рис.37/C Поз.”А”).
5.   Поднять навесное оборудование до положения

транспортировки.

6.   Установить низкую скорость.
7.   Включить кнопку разрешения на ход вперед.
8.   Если машина не двигается, с помощью акселератора

постепенно увеличить режим двигателя до 1500 об./

мин. Машина не должна двигаться.

9.   Не осуществлять попытку более 20 секунд.
10. Если в ходе испытаний машина сместилась, проверить

тормоза, обратившись в сервисный центр DIECI.

 - ВНИМАНИЕ :

В случае поломки стояночного тормоза не пользоваться

машиной.

 - ВНИМАНИЕ :

Несанкционированные модификации отношений моста,

веса машины, размера колес и шин может повлиять на

эффективность стояночного тормоза.



ВНИМАНИЕ





Перед проверкой эффективности стояночного

тормоза стоянка убедиться, что вокруг

машины нет людей.

C/25

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.40/C)

1

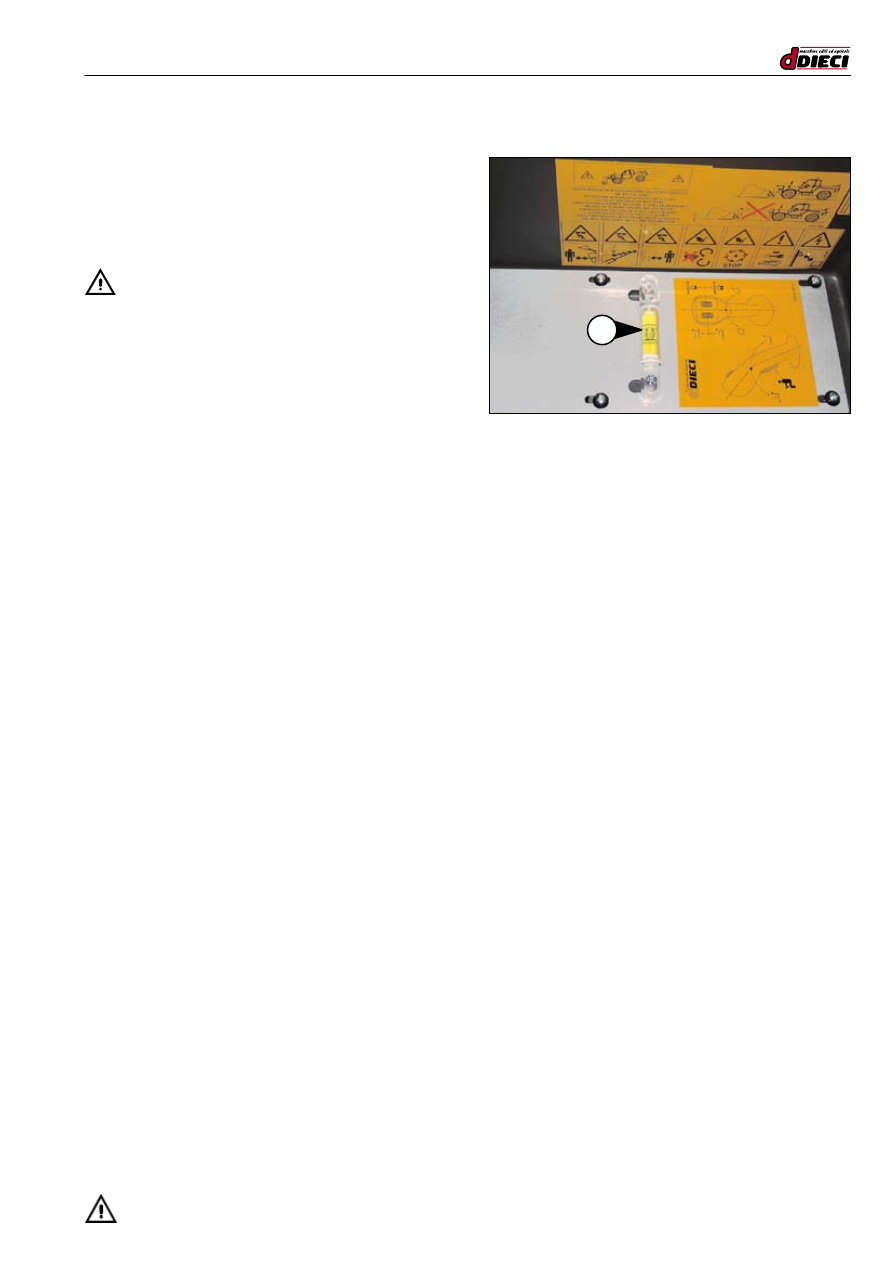

НИВЕЛИР

(рис.40/C)

Нивелир (рис.40/C Поз.”1”) расположен справа от опера-

тора и используется для проверки надлежащего вырав-

нивания машины.

 - ВНИМАНИЕ :

Чтобы работать в условиях безопасности машина долж-

на находится в горизонтальном положении, максималь-

ный допустимый угол наклона 2°.

C/26

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

1

(рис.50/C)

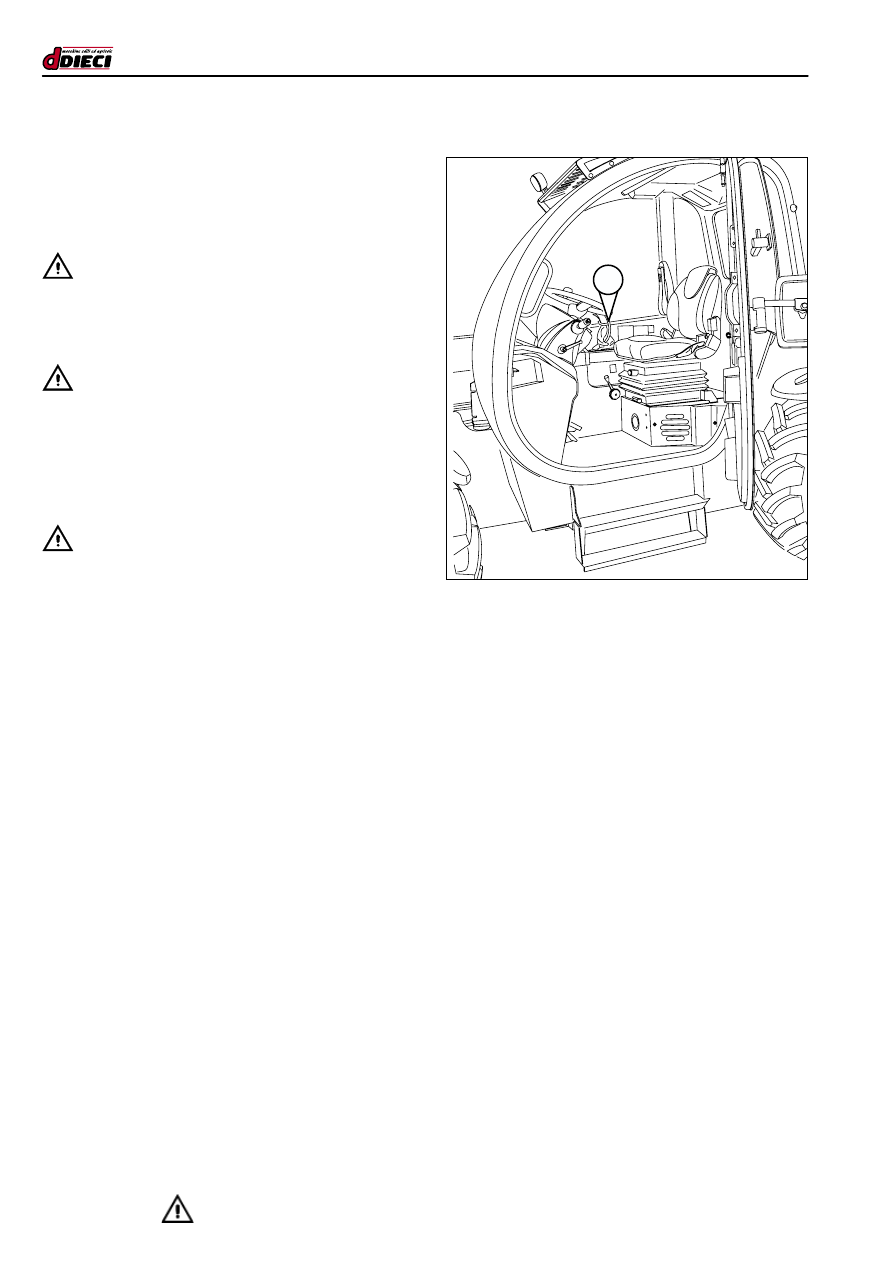

РЫЧАГ УПРАВЛЕНИ ДВИЖЕНИЯМИ СТРЕЛЫ

 (рис.50/C Поз.”1”)

Этот рычаг  находится справа от оператора (рис.50/C Поз.”1”)

и полностью управляет стрелой и ее концевой частью.

 - ВНИМАНИЕ :

Прежде чем перемещать стрелу, убедиться, что близле-

жащая зона свободна. Вес поднимаемых грузов должен

соответствовать таблице грузоподъемности машины.

 - ВНИМАНИЕ :

Эти  указания  относятся  к  стандартной  версии

на  момент  публикации  данного  руководства.

При наличии опционных деталей или в результате

технических  обновлений  движения  рычагов  могут

соответствовать различным командам, поэтому всегда

соблюдайте предписания внутри кабины вождения.

 - ВНИМАНИЕ :

Завод-изготовитель предлагает целый ряд рычагов

(джойстиков) для перемещения стрелы с техниче-

скими характеристиками и движениями, отличающи-

мися от стандартной версии (см. ниже).

C/27

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.51/C)

Разворот

книзу

Разворот

кверху

Спуск



Подъем

Выле

т

Ст

ре

лы

За

дв

иж

ен

ие

ст

ре

лы

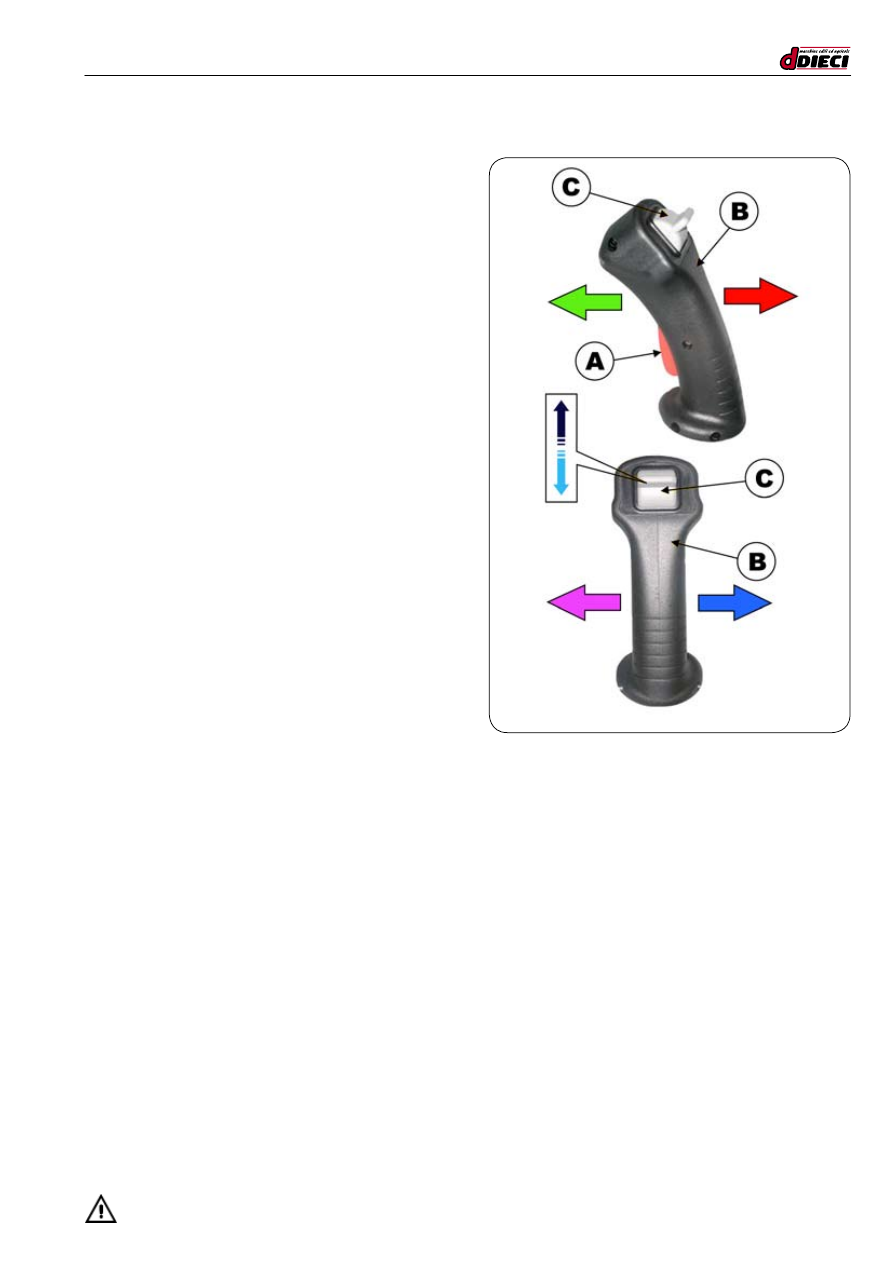

Джойстик 3 в 1 Пропорциональный вылет

(Стандартная версия)

(рис.51/C)

Прежде чем выполнять любой маневр, нажать и держать

нажатой рычаг “A” (рис.51/C) разрешения.

Маневр стрелой:
-  Сместить джойстик “

B”(рис.51/C) назад

  чтобы поднять стрелу.
-  Сместить джойстик “

B”(рис.51/C) вперед

  чтобы опустить стрелу.

Выдвижение срелы:
-  Сместить  рычажок “

C”(рис.51/C) вперед

  чтобы выдвинуть стрелу.
-  Сместить  рычажок “

C”(рис.51/C) назад

  чтобы задвинуть стрелу.

Примечание: скорость выдвижения или задвижения

пропорциональна смещению рычажка “

C” (рис.51/C).

Разворот суппорта навесок:
-  Сместить  вправо  джойстик  “

B”  (рис.51/C)  для

разворота суппорта навески навесок книзу.

-  Сместить джойстик “

B” влево(рис.51/C) для разворота

суппорта навески навесок кверху.
