Погрузчик AGRI PLUS. Руководство - часть 18

C/20

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.32/C)

(рис.31/C)

25

5

00000

00 h

RPM x 100

electronic

30

20

10

15

A

R

F

1

2

F

R

N

F

R

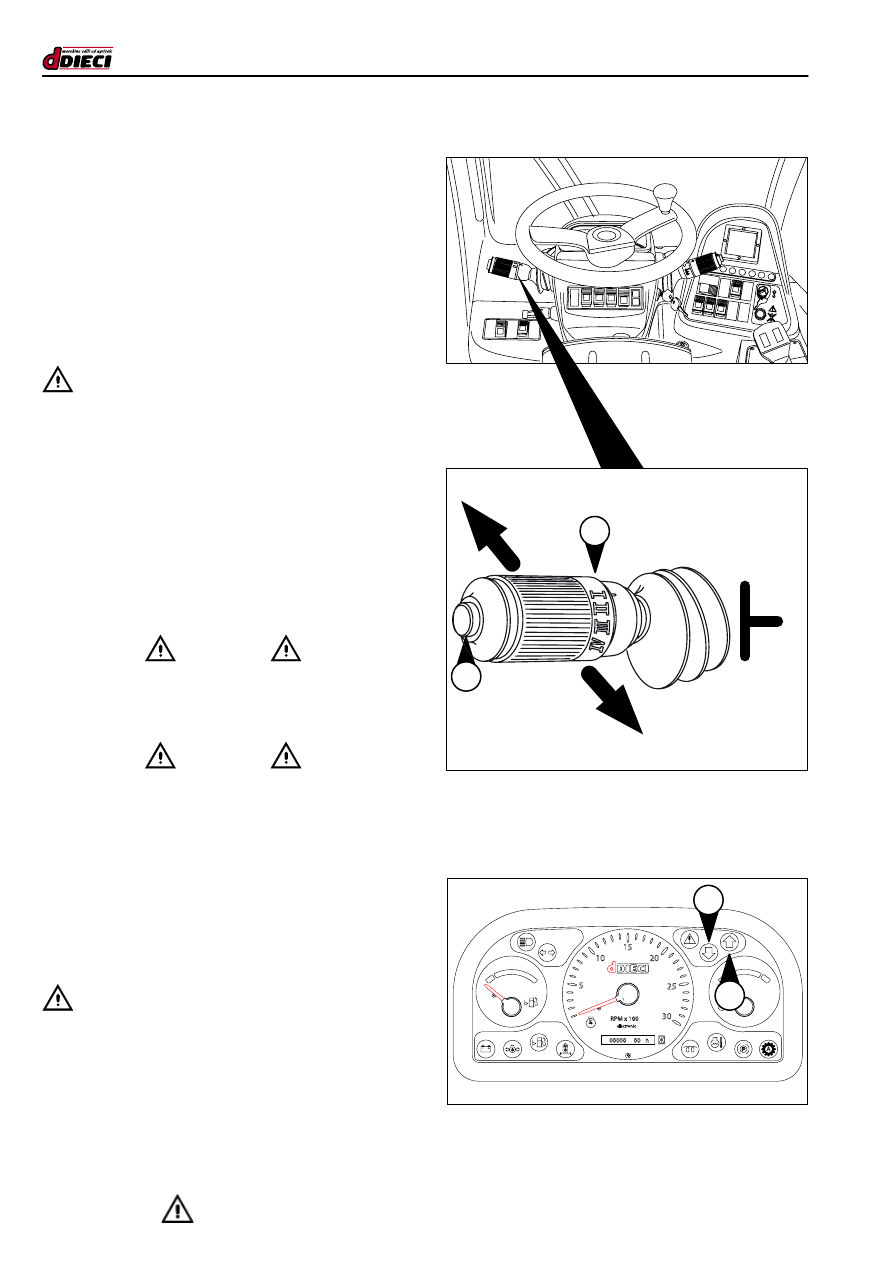

РЫЧАГИ ПРИБОРНОЙ ПАНЕЛИ

Рычаг выбора хода вперед/назад.

Этот  рычаг  «1»  (рис.31/C)  позволяет  изменить

направление движения и использовать клаксон. На

приборной доске загораются светодиодные индикаторы,

которые указывают направление, в котором движется

машина(рис.32/C  поз.»F-R»).  Если  индикаторы

выключены,  машина  находится  в  нейтральнои

положении. При рычаге в промежуточном положении,

трансмиссия устанавливается в нейтральное положение.

 - ВНИМАНИЕ :

Включение  хода  ВПЕРЕД/НАЗАД  осуществляется

посредством перемещения рычага вверх. Это перемещение

защищает  рычаг  от  случайного  срабатывания.

-  Перемещая рычаг в направлении «F» (рис.31/C)

устанавливается  ход  ВПЕРЕД  и  индикатор  «F»

(рис.32/C) загорается.

-  Перемещая рычаг в направлении «R» (рис.31/C)

устанавливается  ход  НАЗАД  и  индикатор  «Р»

(рис.32 / C) загорается. При установке заднего хода

включается звуковой сигнал.

-  Нажатием  на  кончик  рычага  включается  клаксон

(Рис.31/C поз.»2»)



ВНИМАНИЕ





Перемещения рычага не активны, когда:
-  Установлен ручной тормоз.
-  Оператор неправильно сидит на водительском кресле.



ВНИМАНИЕ





При  выборе  хода  ВПЕРЕД/НАЗАД  машина

начинает двигаться в выбранном направлении.

Перед выбором направления движения убедиться,

что рядом с машиной никого нет.

Процедура изменения хода

-  Снизить число оборотов двигателя до минимального,

и остановить машину.

-  Выбор новое направление.

 - ВНИМАНИЕ :

Не разрешается изменение хода на скорости свыше 2 км/ч.
Если рычаг выбора хода вперед/назад перемещается в позицию,

отличную от нейтральной с установленным стояночным

тормозом,гидростатическая  передача  не  включается.

C/21

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

N

F

R

1

3

2

(рис.33/C)

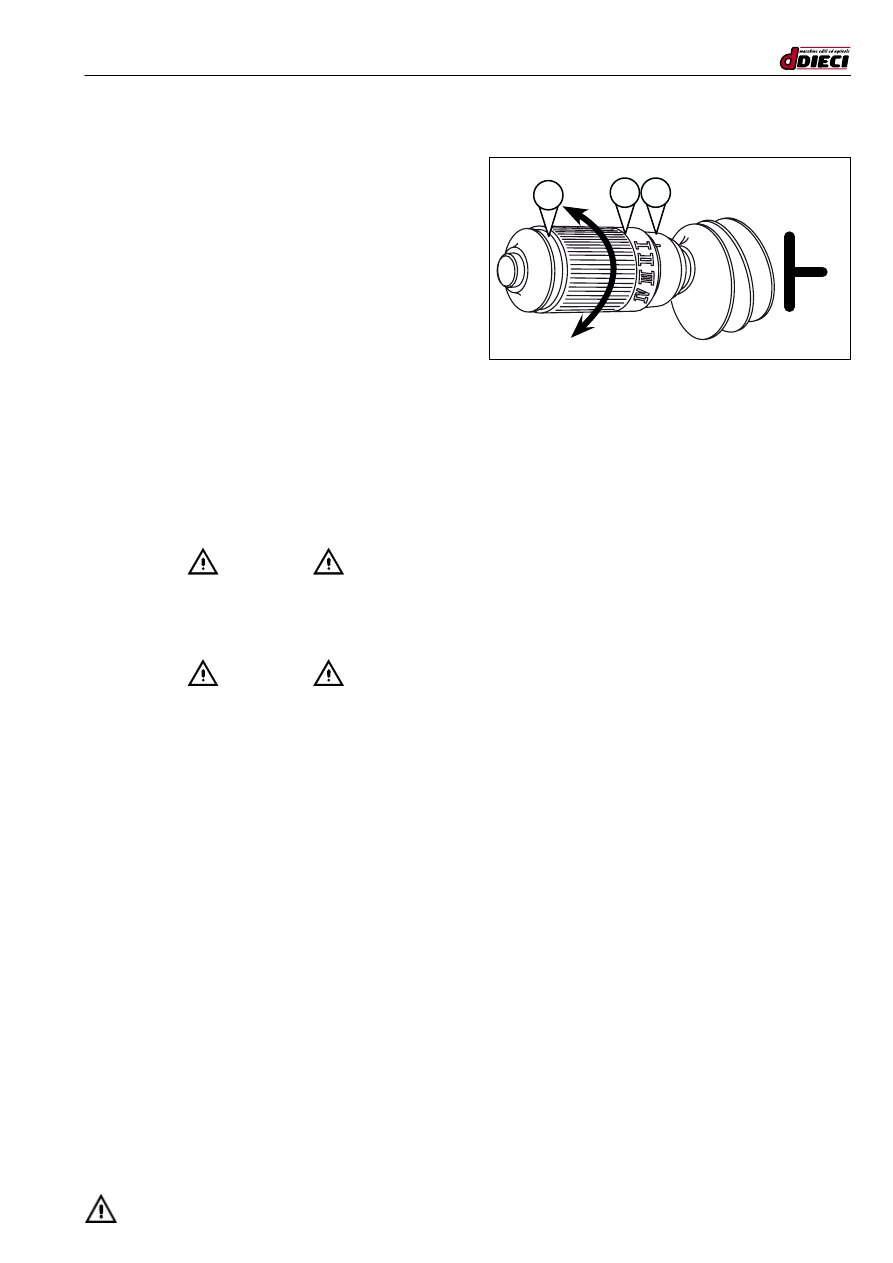

Процедура изменения скорости

Поворотом шариковой ручки “1” (рис.33 / C) можно

включить механические передачи. Ручка позволяет

выбрать 4 скорости ВПЕРЕД и 3 скорости НАЗАД.

Выбранная скорость отображается символом (рис.33/C,

поз.”2”) на отметке “3” (рис.33/C).

Можно выбрать следующие скорости:
I - Первая скорость
II - Вторая скорость
III - Третья скорость
IV - Четвертая скорость

  (Только с установленным ходом ВПЕРЕД).
При выполнении хода  НАЗАД скорость “IV”  не активна.
Для правильного включения скоростей:
-  Снизить до минимальных обороты двигателя.

-  Повернуть ручку и установить нужную механическую

скорость.

Выбор скоростей происходит без участия педали  “Inching”



ВНИМАНИЕ





После  выбора  нужной  механической  передачи

машина внезапно начинает двигаться увеличивая

или уменьшая скоростя, в зависимости от выбранной

скорости, без вмешательства педали акселератора.



ВНИМАНИЕ





Перемещение груза может осуществляться только

на скорости  “I” или “II”.

C/22

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

C

B

A

D

(рис.35/C)

E

1

(рис.34/C)

L

R

3

2

1

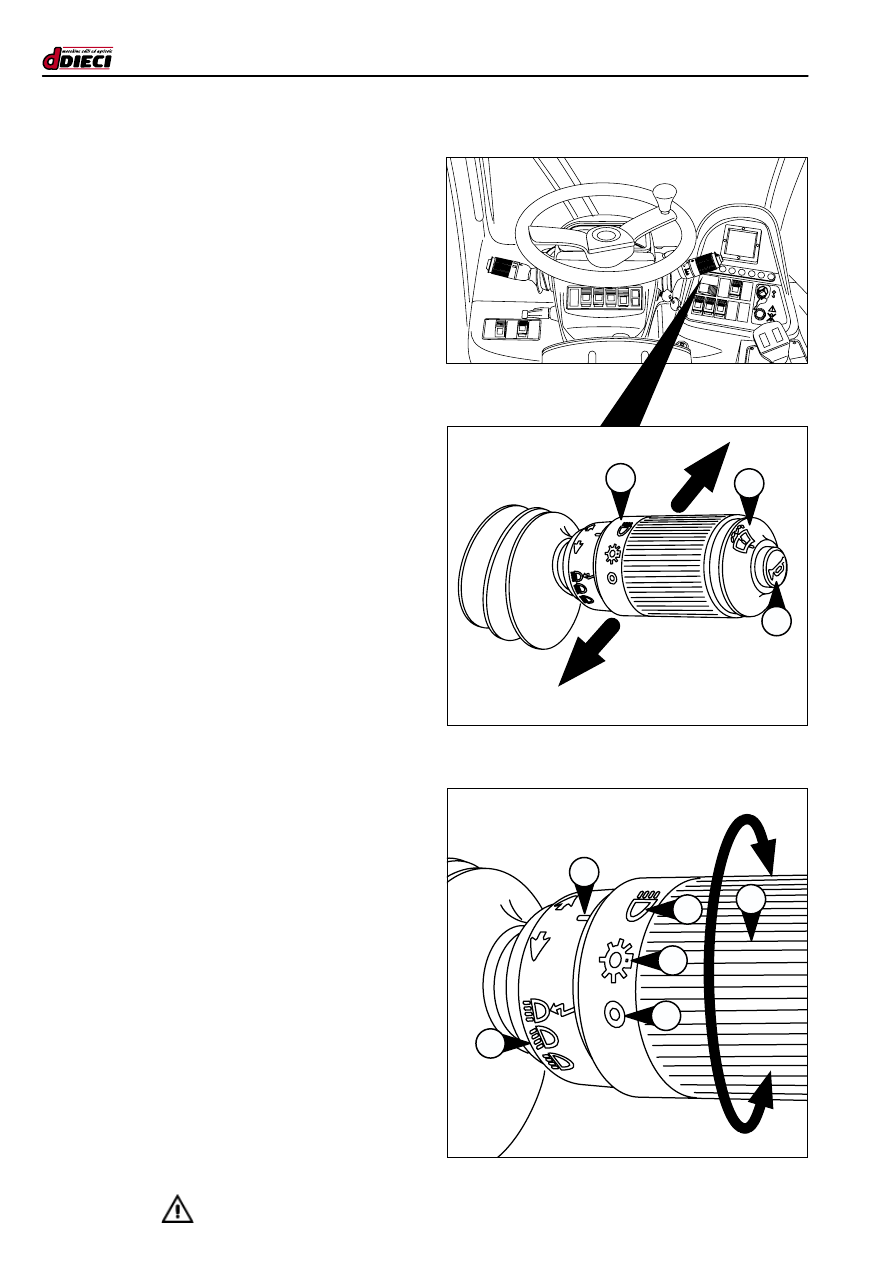

МНОГОЦЕЛЕВОЙ РЫЧАГ

Индикаторы направления

-  Потяните  ручку  на  себя,  чтобы  сигнализировать

разворот вправо (Рис.34/C Поз.”Р”).

-  Переместить  вперед,  чтобы  сигнализировать

разворот влево (рис.34/C Поз.”L”).

Индикаторы включаются только в том случае, если на

оборудование поступает ток.
Светодиодный индикатор на центральной приборной

панели показывает активацию индикаторов.

Функции кнопок

-  Промежуточная кнопка включает передние мойщики

стекол (рис.34/C Поз.”2”).

-  Кнопки на конце ручки включает клаксон (рис.34/C Поз.”3”).

Включение прожекторов

Поворотом ручки “1” (рис.35/C) активируется включение фар.
Символика на ручке показывает, в соответствии со

стрелкой,(рис.35/C Поз.”D”), что огни:
     - Выключены (рис.35/C Поз.”А”).
     - Позиционные (рис.35/C Поз.”B”).
     - Ближнего света(рис.35/C Поз.”С”).

Огни дальнего света (рис.35/C Поз.”E”) активизируются

путем  перемещения  рычага  вверх  для  получения

отдельных вспышек, при перемещении вниз – для

получения непрерывного горения.

C/23

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.36/C)

1

3

2

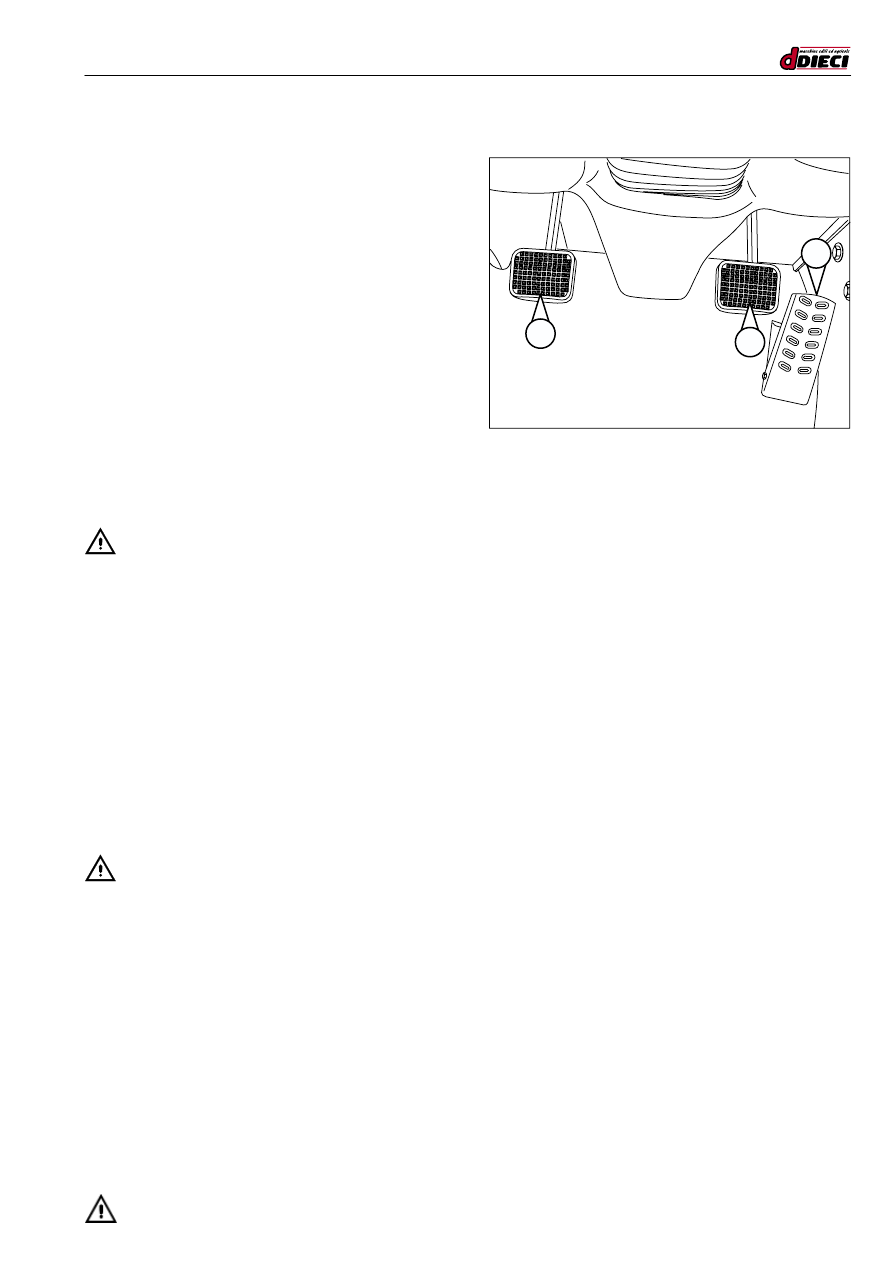

ПЕДАЛИ

Педали акселератора

(рис.36/C Поз.”1”)

Нажать педаль акселератора для увеличения оборотов

двигателя, при отпускании обороты уменьшаются. Педаль

действует непосредственно на насос впрыска двигателя.

Педаль служебного тормоза

(рис.36/C Поз.”2”)

Нажатием педали тормоза машина замедляется или

останавливается. Эта педаль действует непосредственно

на рабочие тормоза внутри дифференциальных мостов.

При  нажатии  тормозной  педали  загораются

остановочные огни (стоп) задних фар.Огни горят, пока

нажата педаль.

Периодически проверять функционирование обоих огней.

 - ВНИМАНИЕ :

В  случае  ограниченного  использования  педали

периодически проверять на предмет ее надлежащего

функционирования. В случае возникновения проблем

обращайтесь в сервисный центр DIECI.

Педаль ”INCHING”

(рис.36/C Поз.”3”)

Эта педаль позволяет осуществлять медленные и

точные движения двигателя при высокоскоростных

режимах.  Она  действует  непосредственно  на

механическую передучу.

Полностью нажатая педаль останавливает машину,

которая остается в режиме частичного торможения.

Педаль  “Inching”  соединена с тормозом для того, чтобы

облегчить статические операции на подъеме и спуске.

 - ВНИМАНИЕ :

Не нажимать педаль ”inching” на высокой скорости:

машина резко тормозит.
