РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-9

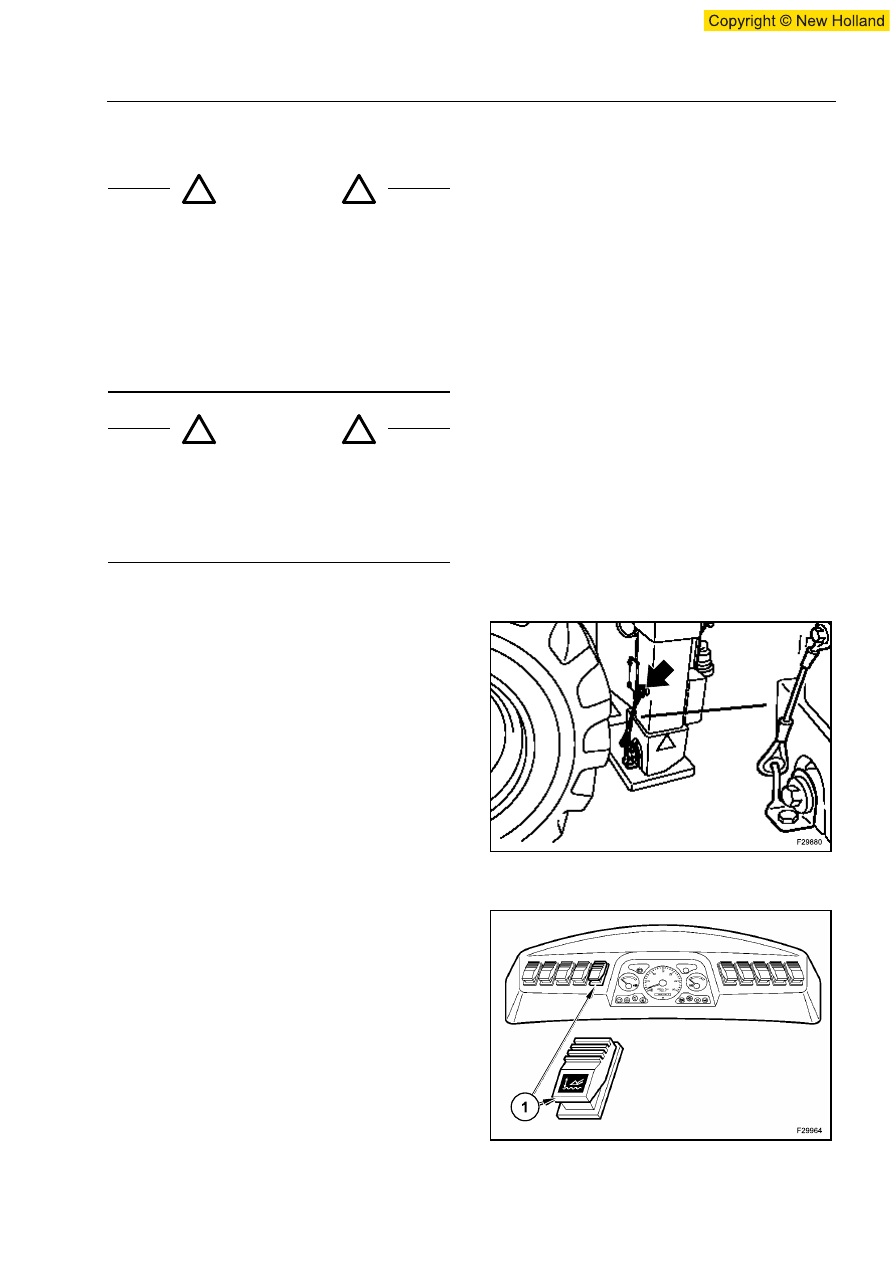

УСТАНОВКА ЗАДНЕЙ ОСНАСТКИ В РАБОЧЕЕ ПОЛОЖЕНИЕ

1. Размонтировать  системы  блокировки  задней

оснастки.

2. (Вариант  заднее  боковое  смещение  осей)

отсоединить  все  стабилизаторы.  Колодки
стабилизатора могут быть опрокинуты с целью
повышения боковой стабильности.

ВАЖНО: Прежде чем начать движение по дороге,
вернуть  колодки  стабилизатора  в  их  начальную
позицию.

3. Проконтролировать,  чтобы  рычаг  направления

движения находился в нейтральном  положении.

4. Проконтролировать,

чтобы

рычаг

смены

скоростей    находился  в  холостом  положении
(Powershuttle).

5. Проконтролировать,  чтобы  рычаг  стояночного

тормоза  находился в поднятом положении.

6. Убедиться,  что  система  против  качки (1) (если

предусмотрена)  отключена,  и  что  коммутатор
выключен.

7. Запустить двигатель. Опустить ковш на землю в

горизонтальном  положении.  Опускать  ковш  на
землю  до  тех  пор,  пока  не  прекратиться
давление веса машины на передние колеса.

8. (Уточнение  для  некоторых  стран)  блокировать

действие  управления  передней  оснастки  при
помощи специальной команды.

ОСТОРОЖНО

Любое  неконтролируемое  движение  машины
может  привести  к  аварии.  Перед  поворотом
сиденья  оператора  в  рабочее  положение  при
использовании  задней  оснастки  обязательно
установить  рычаг  направления  в  направлении
хода,  рычаг  смены  скоростей - в  нулевое
положение  и  заблокировать  машину  с  помощью
рычага  стояночного  тормоза. (Касается  некоторых
стран,

заблокировать

управления

оснастки

погрузчика).

ОСТОРОЖНО

Прежде  чем  использовать  заднюю  оснастку,
повернуть  сиденье  оператора  в  позицию  для
работы  с  задней  оснасткой.  Сесть  на  сиденье  и
обязательно  пристегнуть  ремень  безопасности.
Несоблюдение  этого  правила  может  привести  к
серьезным ранениям.

!

!

!

!

6

7

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-10

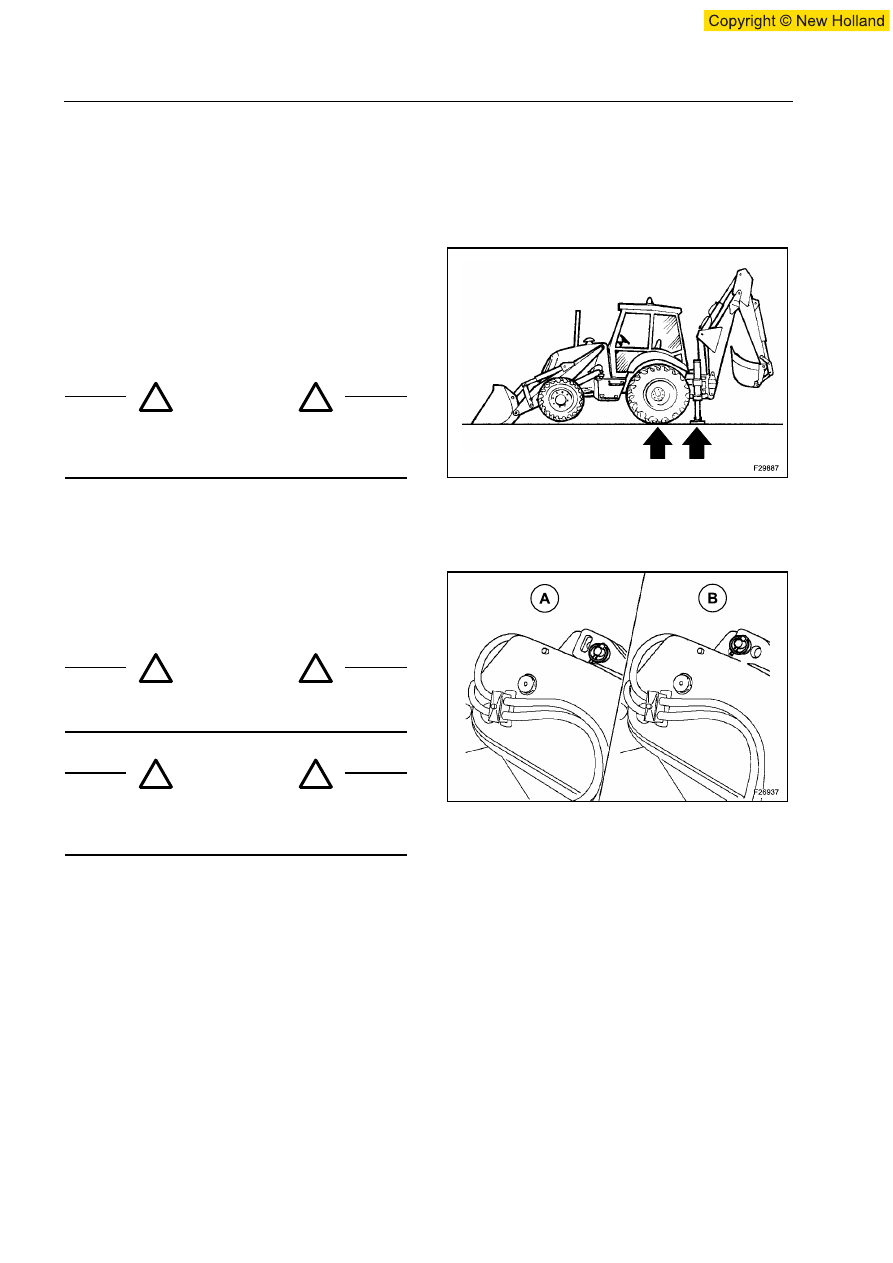

9. Повернуть  сиденье  в  позицию  для  работы  с

задней  оснасткой  и  отрегулировать  по
необходимости.

10. Ускорить  двигатель  и  довести  его  обороты  до

желаемого режима.

11. Слегка  спустить  стабилизаторы,  оставляя

задние колеса в контакте с землей.

ВАЖНО:  Чтобы использовать заднюю оснастку,
машина

должна

быть

установлена

на

стабилизаторы.

12. Выровнять заднюю оснастку по оси машины.

13. Поднять стрелу так, чтобы расцепить защитную

рейку.
A. Позиция блокировки.
B. Позиция разблокировки.

14. Прежде  чем  использовать  телескопическая

стрела  (если  таковой  установлен),  убедиться,
что  штырь  и  штиф  вошли  в  отверстие
разблокировки телескопическая стрела.

ОСТОРОЖНО

Прежде

чем

повернуть

заднюю

оснастку,

убедитесь,  что  в  зоне  работы  нет  никого
постороннего.

ОСТОРОЖНО

Прежде чем начать работу, убедитесь в том, что нет
посторонних людей на участке работы машины.

ОСТОРОЖНО

Прежде чем начать работу, убедитесь в том, что все
операторы  задней  оснастки  находятся  в  рабочем
состоянии.

8

!

!

9

!

!

!

!

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-11

БЛОКИРОВКА И РАЗБЛОКИРОВКА ЗАДНЕЙ ОСНАСТКИ

Во  время  движения  машины  по  дороге  задняя
оснастка  должна  находиться  в  положении
блокировки  в  условиях  транспортирования.  С  этой
целью  необходимо  полностью  втянуть  стрелу  -
копалку  вплоть  до  подъемника  и  затем  полностью
поднять  последний,  чтобы  рейка  вошла  на  штырь
задней стрелы.

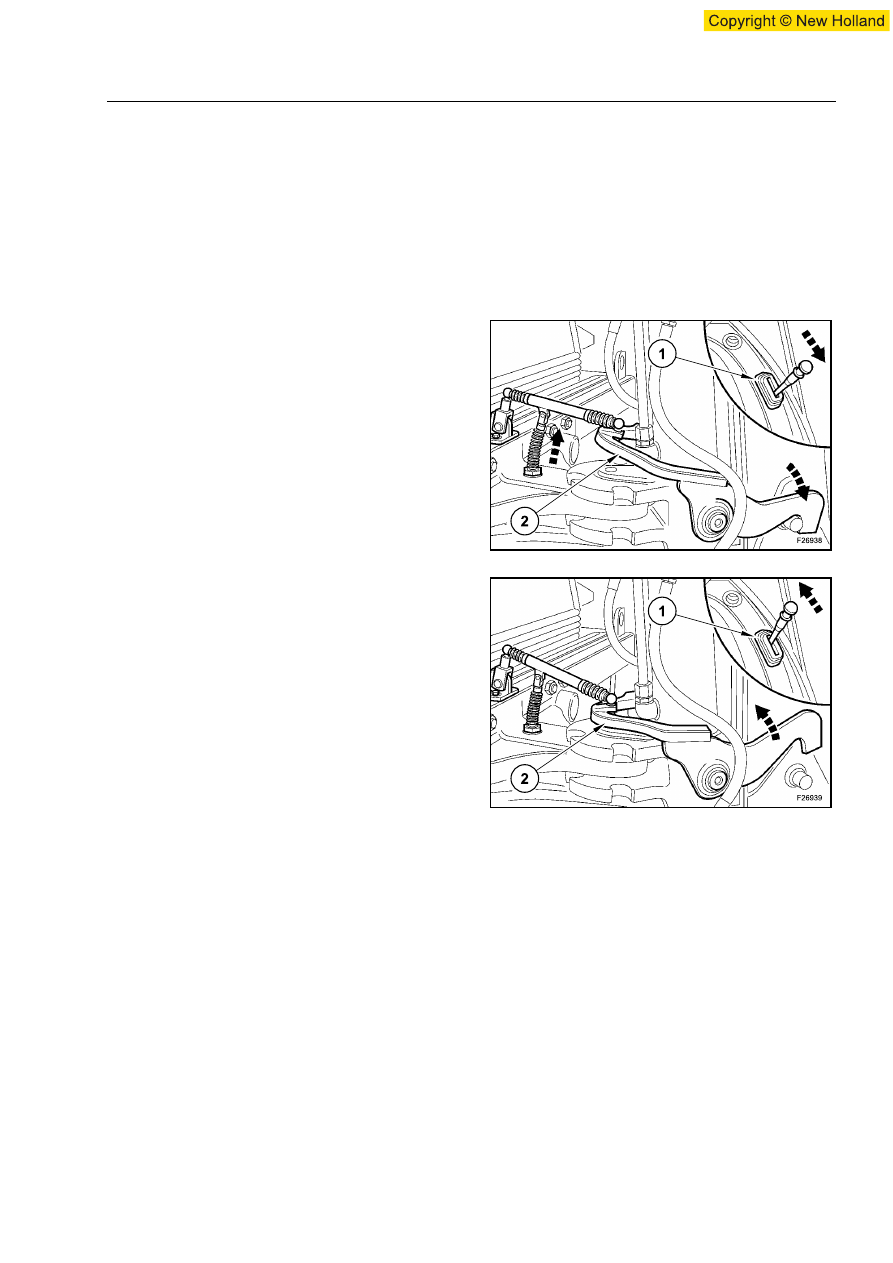

Механическое управление.
Чтобы заблокировать оснастку, потянуть  рычаг (1)
назад  и  снова  поднять  стрелу  до  ввода  системы
блокировки (2). Опустить рычаг.

Чтобы  разблокировать  оснастку,  продвинуть  рычаг
(1) вперед до расцепления системы блокировки (2),
затем опустить стрелу.

10

11

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-12

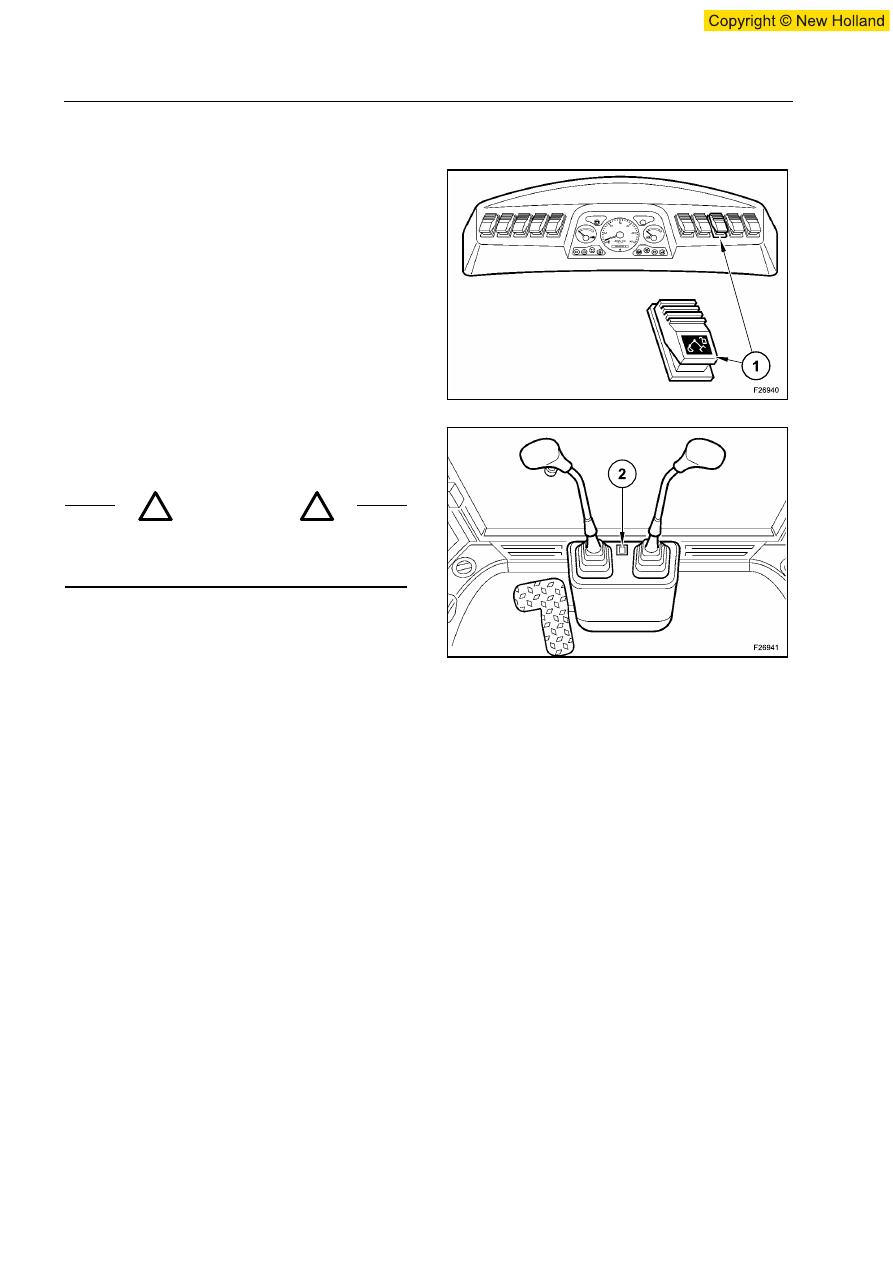

Электрическое управление

Чтобы  разблокировать  оснастку,  надо  установить
переключатель (1) в  позицию “OFF”. Сигнальная
лампочка (2) загорается  и  рейка  отцепляется.
Опустить стрелу.

Чтобы  разблокировать  оснастку,  надо  установить
переключатель (1) в  позицию “ON”. Контрольная
лампочка (2) гаснет. Поднять стрелу до ввода.

ОСТОРОЖНО

Не пытайтесь использовать заднюю оснастку, если
стрела  заблокирована,  т.к.  это  может  испортить
механизм.

12

13

!

!
