РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-58

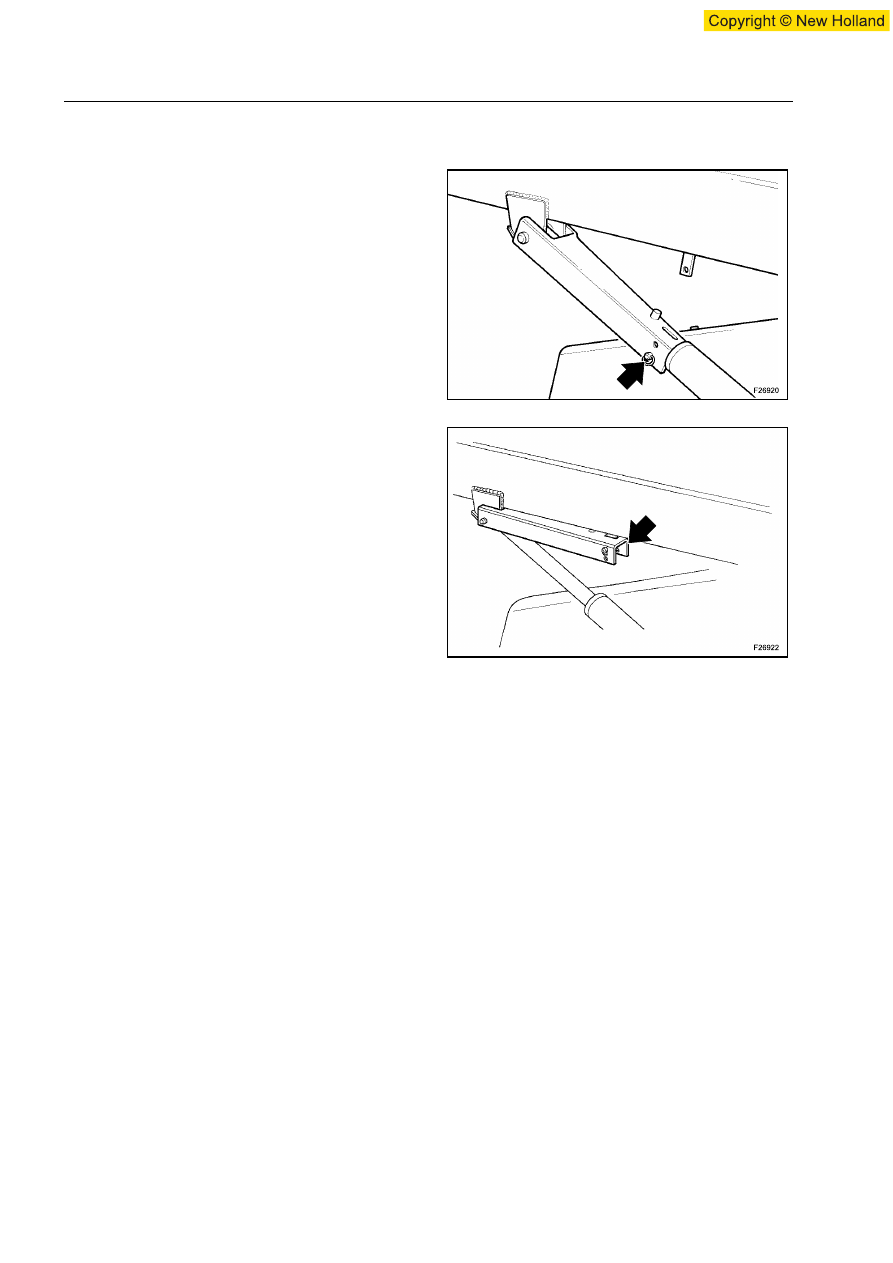

РОЗИЦИЯ РАЗБЛОКИРОВКИ

1. Извлечь стопорный штифт и штырь.

2. Наклонить  рейку  на  оснастке  и  вставить  в

отверстия рейки и крепежной пластины штырь и
штифт.

3. Включить  двигатель  и  опустить  переднюю

оснастку.

108

109

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-59

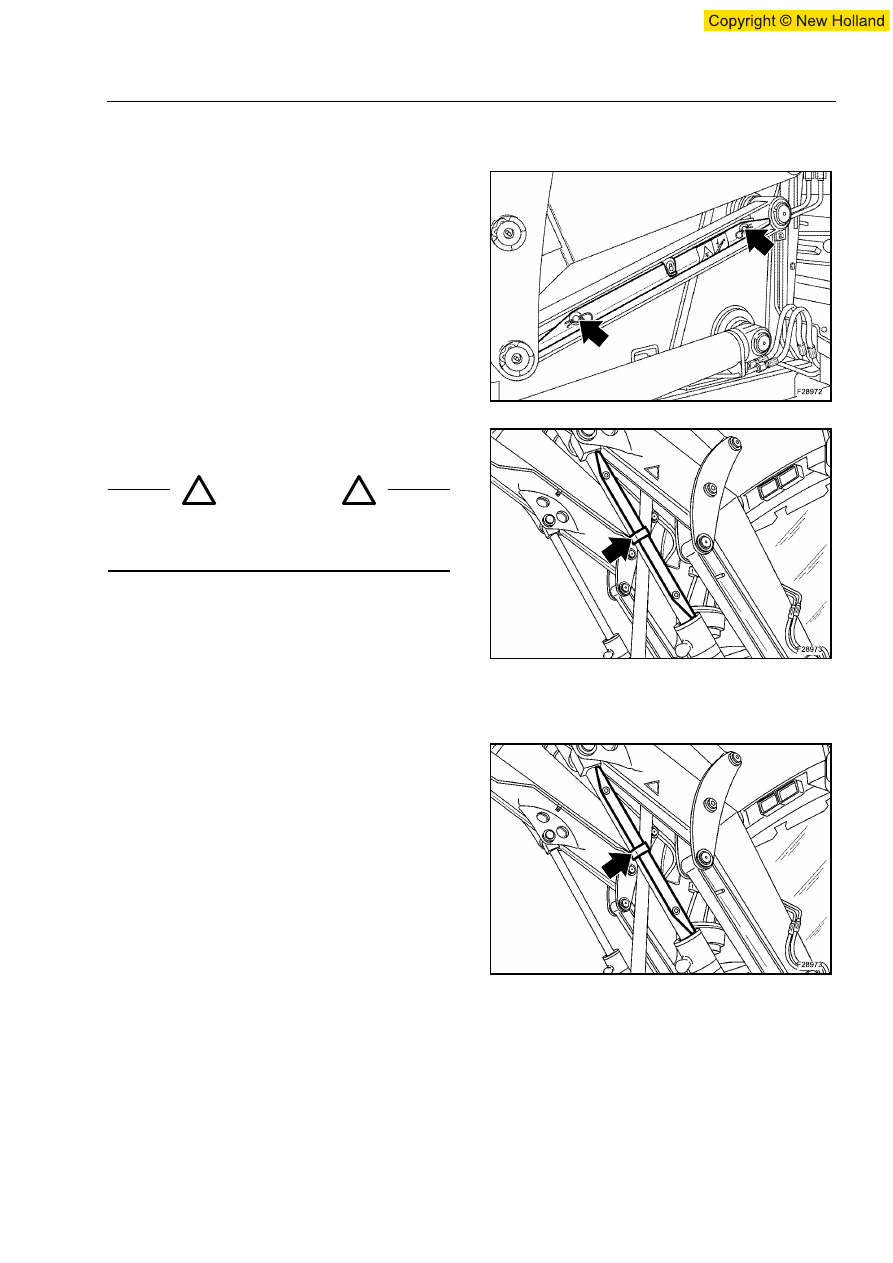

ЗАЩИТНАЯ РЕЙКА ОСНАСТКИ ПОГРУЗЧИКА (LB115.B)

Расположенная  слева  от  оснастки  погрузчика,  эта
защитная  рейка  позволяет  блокировать  оснастку  в
поднятом положении в случае поломки системы.

ПОЗИЦИЯ БЛОКИРОВКИ

1. Полностью

поднять

переднюю

оснастку,

выключить двигатель и достать ключ пуска.

2. Снять  штифты  и  защитную  рейку  стрелы.

Вернуть штифты на место.

3. Установить рейку на шток цилиндра и закрепить

ее ремнем.

РОЗИЦИЯ РАЗБЛОКИРОВКИ

1. Снять рейку со штока цилиндра.

ОСТОРОЖНО

Во  время  выполнения  операций,  требующих
высокого  положения  оснастки  погрузчика,  следует
обязательно устанавливать блокирующую рейку.

110

111

!

!

112

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-60

2. Закрепить  защитную  рейку  на  стреле  при

помощи штифтов.

3. Включить  двигатель  и  опустить  переднюю

оснастку.

БАК ДЛЯ ТОПЛИВА

Расположен  на  левой  стороне  машины;  емкость
бака - 135 литров.

ПРИМЕЧАНИЕ:  Перед  заполнением  следует

прочистить поверхность вокруг пробки.

ПРИМЕЧАНИЕ:  В  холодных  климатических

уловиях

следует

использовать

топливо,

соответсвующее

температуре

окружающей

среды, см. раздел 8, глава “Ингредиенты”.

ВАЖНО:  В  холодных  температурных  уловиях  во
избежание  образования  конденсата  следует
наполнять бак в конце каждого рабочего дня.

Во  время  установки  на  место  пробки  следует
убедиться,  что  она  правильно  вставлена,  затем
заблокировать ее при помощи ключа пуска.

ГИДРАВЛИЧЕСКИЙ БАК

Расположен  на  правой  стороне  машины;  емкость
бака - 75 литров.

Для  наполнения  бака  см.  раздел 8, глава
“Гидравлическая система”.

ПРИМЕЧАНИЕ:  Перед  заполнением  следует

прочистить поверхность вокруг пробки.

ВАЖНО:

Использовать

соответсвующую

гидравлическую  смазку.  См.раздел 8, глава
“Ингредиенты”.

Чтобы снять пробку (1), использовать специальный
прилагаемый ключ. См. главу “Оснастка машины”.

Индикатор (2) уровень  в  баке.  См.раздел 8, глава
“Ингредиенты”.

ОСТОРОЖНО

Никогда  не  наполнять  топливный  бак  при
работающем двигателе.
Не курить во время заправки.

113

114

!

!

115

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-61

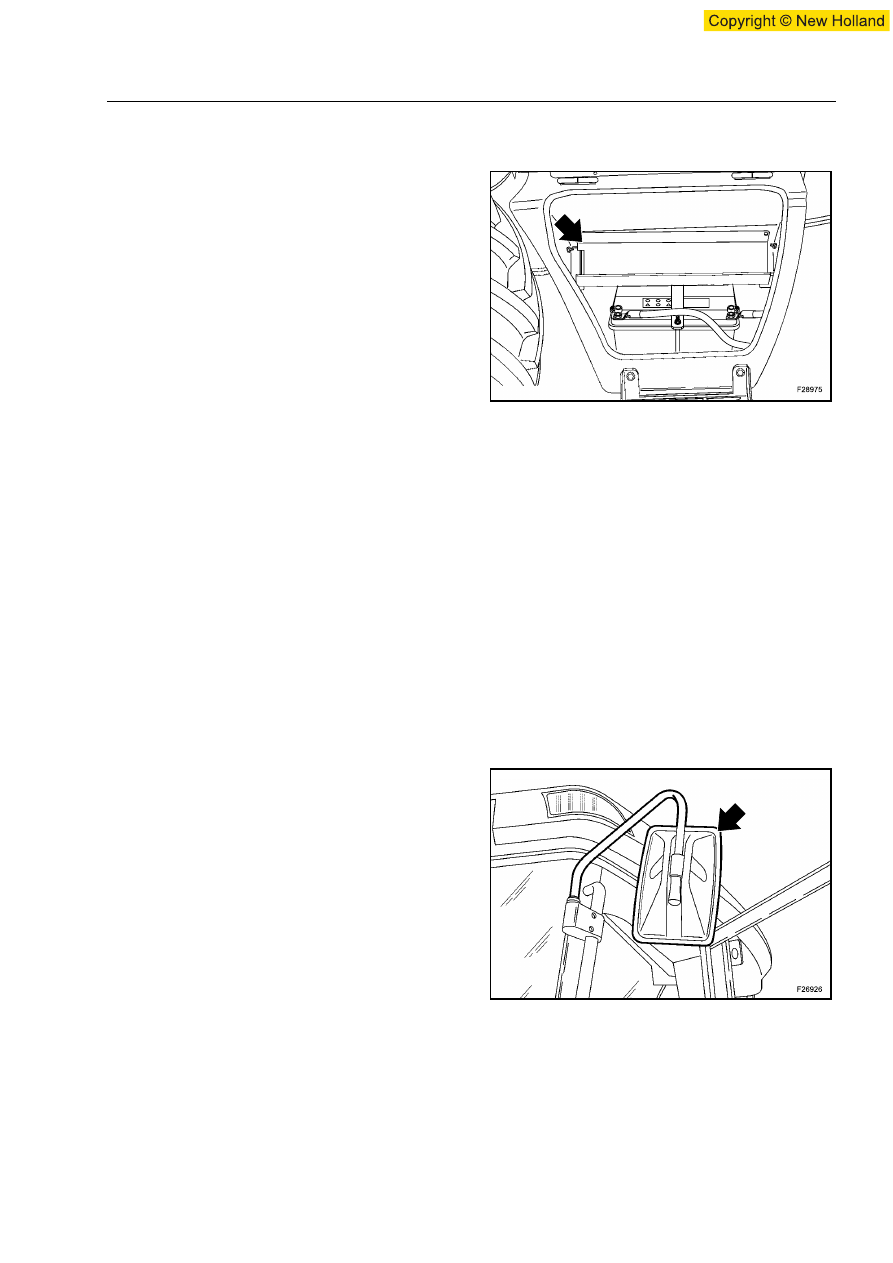

МЕСТО ДЛЯ БАТАРЕИ И ИНСТРУМЕНТОВ

Расположенное в правой части машины, это место
служит  для  размещения  батареи  и  позволяет
хранить  там  инструменты,  необходимые  для
выполнения техобслуживания.

ВАЖНО: Перед выполнением каких-либо действий
на батарее см. раздел 10, глава “Батарея”.

ИНСТРУМЕНТЫ МАШИНЫ

Машина

оснащена

ключом

для

пробки

гидравлического бака и инструментами (по заказу),
необходимыми  для  проведения  техобслуживания.
Следующие инструменты:

- Ключ для гаек колес.
- Разводной ключ.
- Манометр для шин.
- Смазочный насос.
- Ключ для фильтров.
- Молоток.
- Удлинитель для вывода смазки.

ЗЕРКАЛА ЗАДНЕГО ОБЗОРА

Перед началом движения следует убедиться в том,
что  правое  и  левое  зеркало  заднего  обзора
установлены  правильно  и  находятся  в  чистом
состоянии.
