РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-54

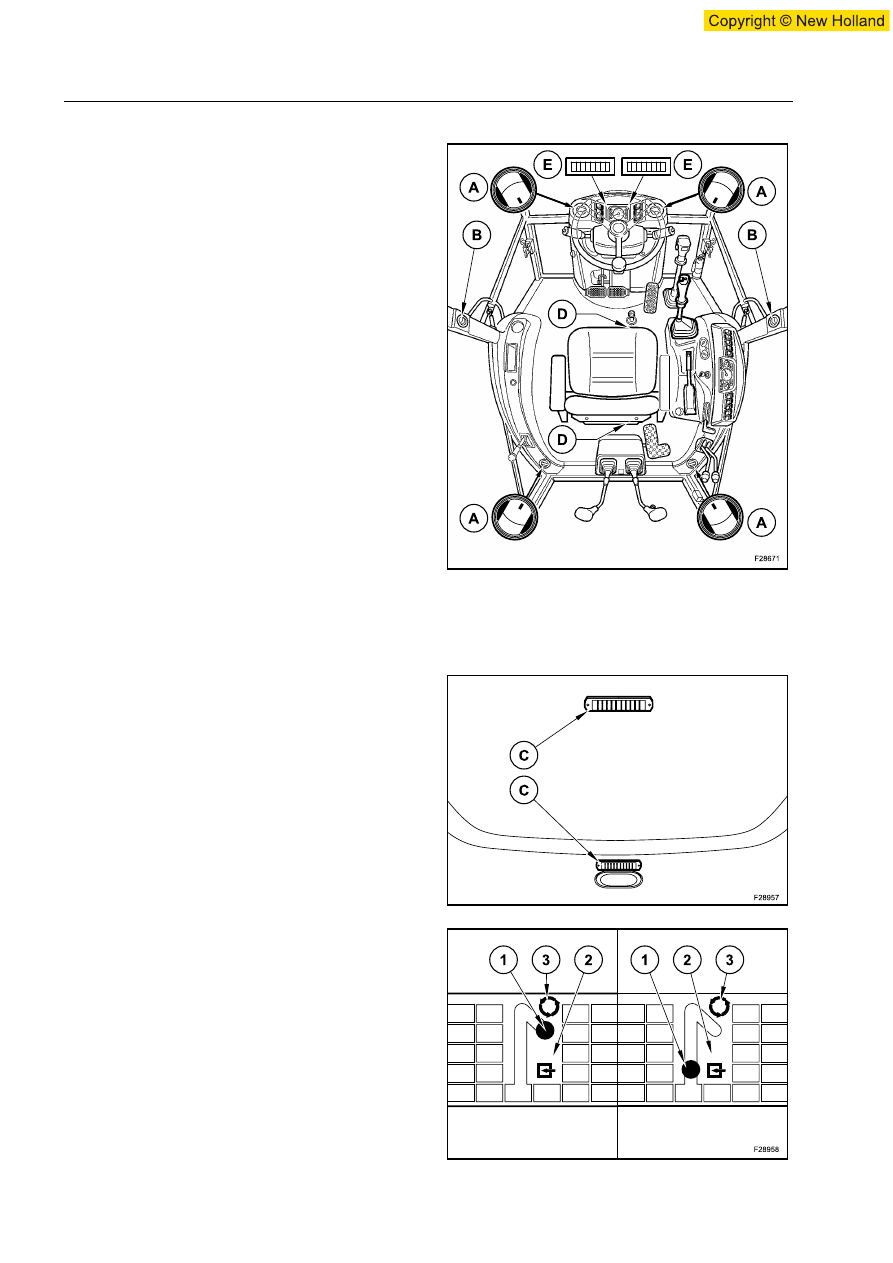

Диффузоры воздуха

Распределители

воздуха

соединены

с

обогревательной  установкой  и  получают  приток

воздуха  от  мотора  вентилятора,  направляя

холодный или гарячий воздух на ветровое стекло и

боковые окна или вовнутрь кабины, в зависимости

от необходимости.

Каждый

распределитель

воздуха

может

поворачиваться и регулироваться с целью контроля

подачи воздуха.

Чтобы  открыть  распределитель,  надо  надавить  на

диск  сбоку  и  повернуть  его  в  соответствии  с

необходимостью,  направляя  таким  образом  поток

воздуха.
Распределители  установлены  в  соответствующем

порядке:

- два  находятся  в  верхней  части  основного

приборного щитка (А);

- два  находятся  в  передней  части  основного

приборного щитка (Е);

- два находятся за сидением оператора (А);

- два  находятся  под  сидением,  один  перед  ним  и

другой сзади (D);

- два  находятся  на  столбиках  кабины,  один  на

правом и один на левом (В);

- два  под  потолком,  перед  головой  оператора  и

сзади (С).

ПРИМЕЧАНИЕ:  Распределители  (В)  и  (С)

устанавливаются только тогда, когда в машине

имеется  система  кондиционирования  воздуха

(Дополнительно).

Циркуляция воздуха в замкнутом цикле
Команда  управления  циркуляцией  воздуха  в
замкнутом цикле находится под сидением, с левой
стороны.
- Когда  рукоятка (1) установлена  на  символ (2),

воздух  не  не  попадает  снаружи  и  включается
режим циркуляции воздуха в замкнутом цикле.

- Когда рукоятка установлена на символ (3), воздух

снаружи попадает внутрь кабины.

96

97

98

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-55

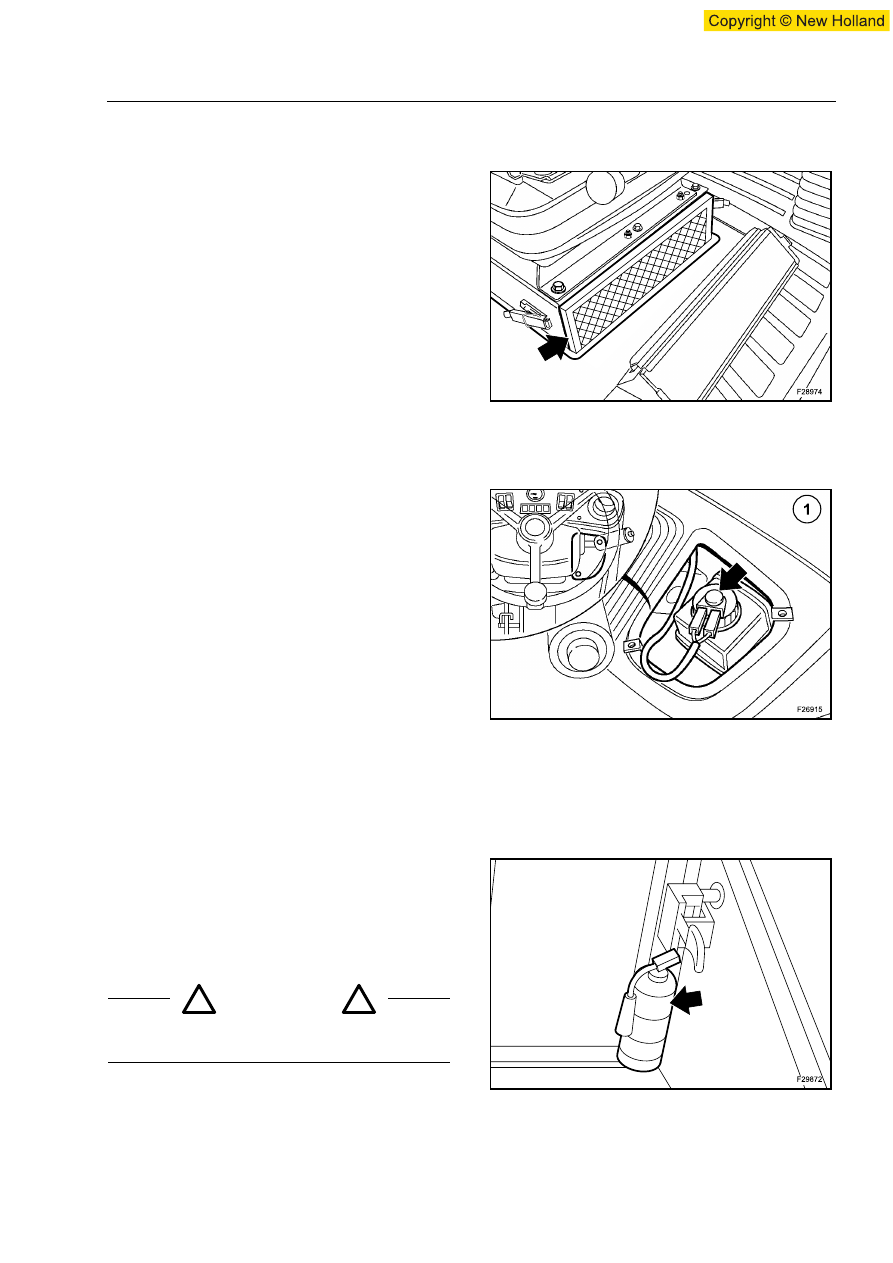

ВОЗДУШНЫЙ ФИЛЬТР КАБИНЫ

Расположен под сиденьем оператора.

Фильтрующий  элемент  выполнен  из  специально
обработанной  бумаги  с  клейкой  полосой  для
приклеивания, находящейся снаружи.

Чтобы  прочистить  элемент,  воздух  нагнетается  в
направлении  от  чистой  стороны  к  загрязненной,
наружу.  Давление  сжатого  воздуха  не  должно
превышать 2 бар,  а  пистолет  сжатого  воздуха
должен находиться на расстоянии не менее 300 мм
от  элемента.  См.  раздел 9, глава  “Воздушные
фильтры кабины”.

ВАЖНО:  Перед  тем  как  использовать  сжатый
воздух, позаботьтесь о защите вашего лица.

БАК ДЛЯ ТОРМОЗНОЙ ЖИДКОСТИ

Расположен под дверкой консоли места водителя.

Уровень  жидкости  в  баке  коонтролируется  при
помощи  сигнальной  лампочки,  которая  загорается,
как  только  жидкость  достигает  минимального
уровня.  Если  сигнальная  лампочка  загорается  во
время  работы,  следует  перевести  машину  в
надежное место, немедленно остановить двигатель,
вынуть ключ пуска и установить причину неполадки.

Чтобы проверить состояние контрольной лампочки,
следуете снять дверцу доступа к баку (1) и нажать
кнопку, расположенную на пробке для наполнения.
Контрольная  лампочка  должна  загореться  на
приборной  панели.  В  противном  случае  следует
выявить причину неполадки.

Для замены тормозной жидкости см. раздел 9, глава
“Тормозная жидкость”.

ОГНЕТУШИТЕЛЬ (Дополнительное)

Огнетушитель находится справа от руля.
Сразу  по  приобретении  машины  необходимо
изучить  инструкции  и  правила  пользования
огнетушителем.

Инструкцией  по  его  эксплуатаци  напечaтаны  на
корпусе огнетушителя.

ОСТОРОЖНО

Один раз в год проверять огнетушитель, пользуясь
услугами специалиста.

99

100

101

!

!

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-56

ОКНА НА МЕСТЕ ВОДИТЕЛЯ

ОКНА НА ДВЕРЦАХ КАБИНЫ

Частичное открывание

Поднять ручку и толкнуть ее наружу и вниз, чтобы
заблокировать  окно  в  положении  частичного
открывания.

Полное открывание

При закрытом окне поднять ручку в горизонтальном
положении  и  перевернуть  ее  назад,  чтобы  она
вышла  со  штыря.  Открыть  окно  таким  образом,
чтобы  оно  вошло  в  блокирующее  резиновое
устройство.

Закрывание

Убедиться, что ручка до конца вошла на стержень
задвижки, закрыть окно и опустить ручку.

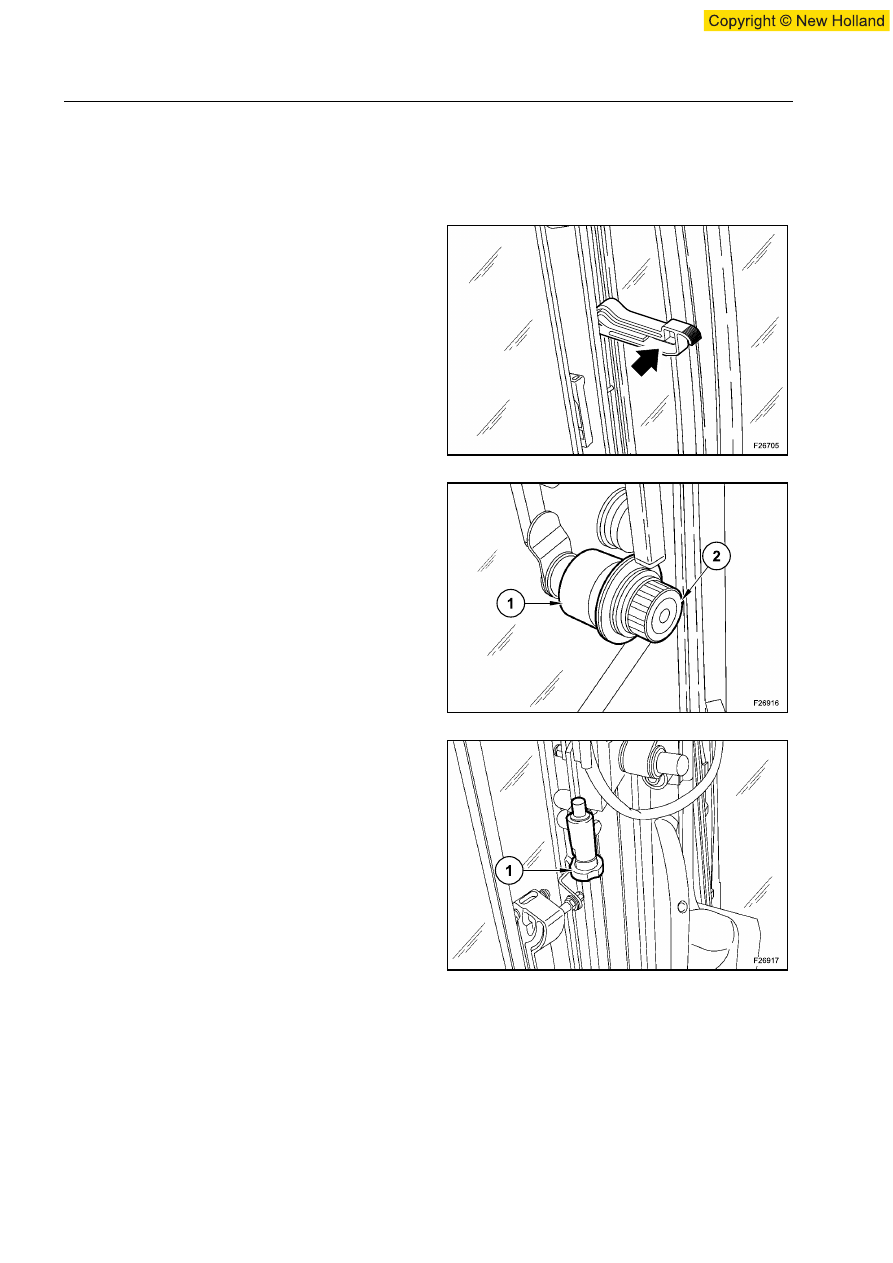

БОКОВЫЕ ОКНА КАБИНЫ

Воздействовать на ручку окна, открыть окно, чтобы
оно  вошло  в  блокирующее  резиновое  устройство
(1). Потянуть часть (2), чтобы освободить окно.

ВАЖНО:  Не  оставлять  стекла  в  свободном
состоянии, а зафиксировать их в заблокированном
положении.

ВАЖНО:  При  открытии  или  закрытии  окон
следует прочно поддерживать их до тех пор, пока
они не закреплены.

ЗАДНИЕ ОКНА

Открывание

Разомкнуть защелку (1), повернуть окно внутрь при
помощи ручек.

102

103

104

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-57

Установить  окно  в  горизонтальное  положение  и
заблокировать его при помощи защелок (2).

ВАЖНО:  Убедиться  в  том,  что  окно  прочно
заблокировано.

Закрывание

Разомкнуть  защелку (2), повернуть  окно  в
опущенном положении при помощи ручек.

Заблокировать окно при помощи защелок (1).

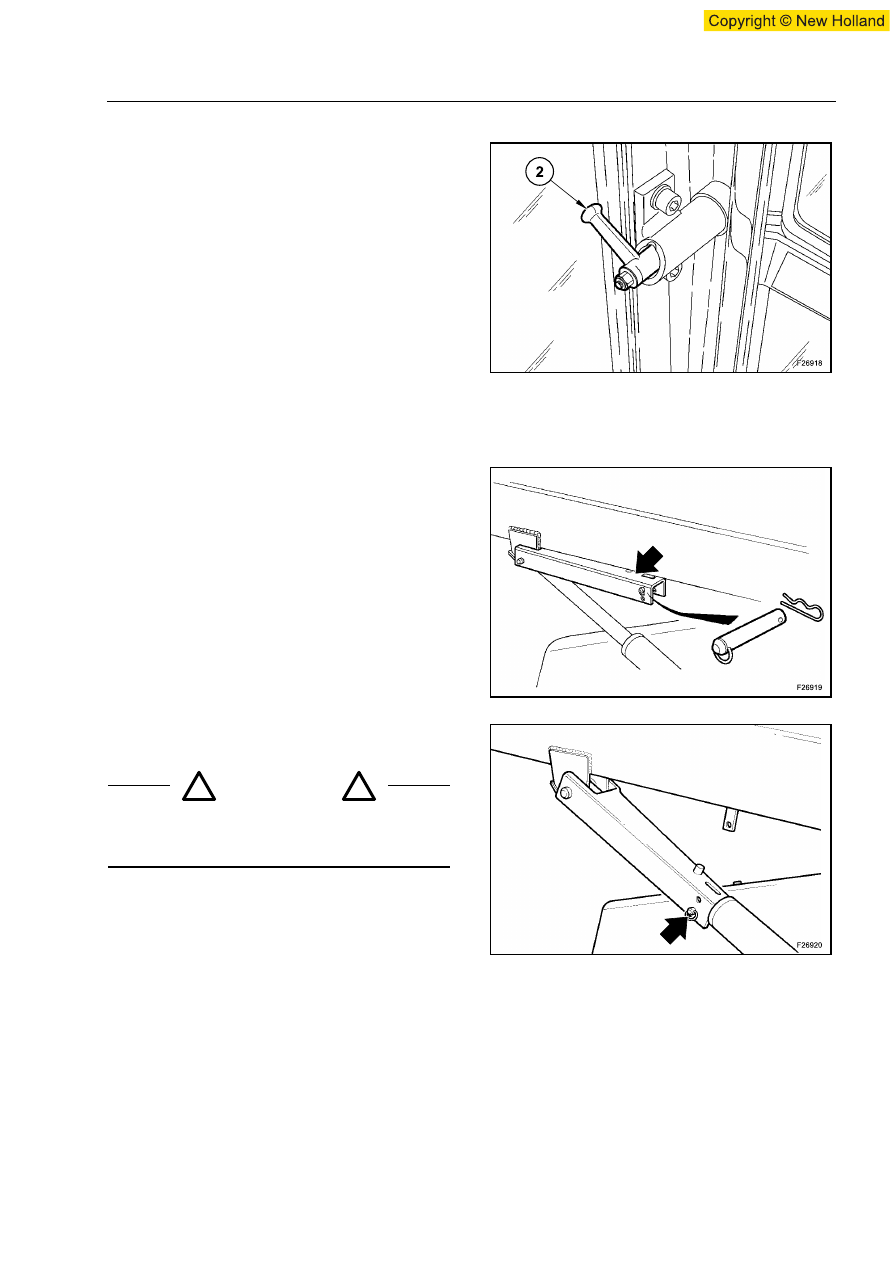

ЗАЩИТНАЯ РЕЙКА ОСНАСТКИ ПОГРУЗЧИКА (LB90.B - LB95.B - LB110.B)

Расположенная  слева  от  оснастки  погрузчика,  эта
защитная  рейка  позволяет  блокировать  оснастку  в
поднятом положении в случае поломки системы.

ПОЗИЦИЯ БЛОКИРОВКИ

1. Полностью

поднять

переднюю

оснастку,

выключить двигатель и достать ключ пуска.

2. Извлечь стопорный штифт и штырь.

3. Наклонить  рейку  на  штоке  цилиндра  и  снова

установить в отверстия рейки штырь и штифт.

105

ОСТОРОЖНО

Во  время  выполнения  операций,  требующих
высокого  положения  оснастки  погрузчика,  следует
обязательно устанавливать блокирующую рейку.

106

107

!

!
