РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-42

КОНФИГУРАЦИЯ ISO

74

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-43

КОНФИГУРАЦИЯ ISO

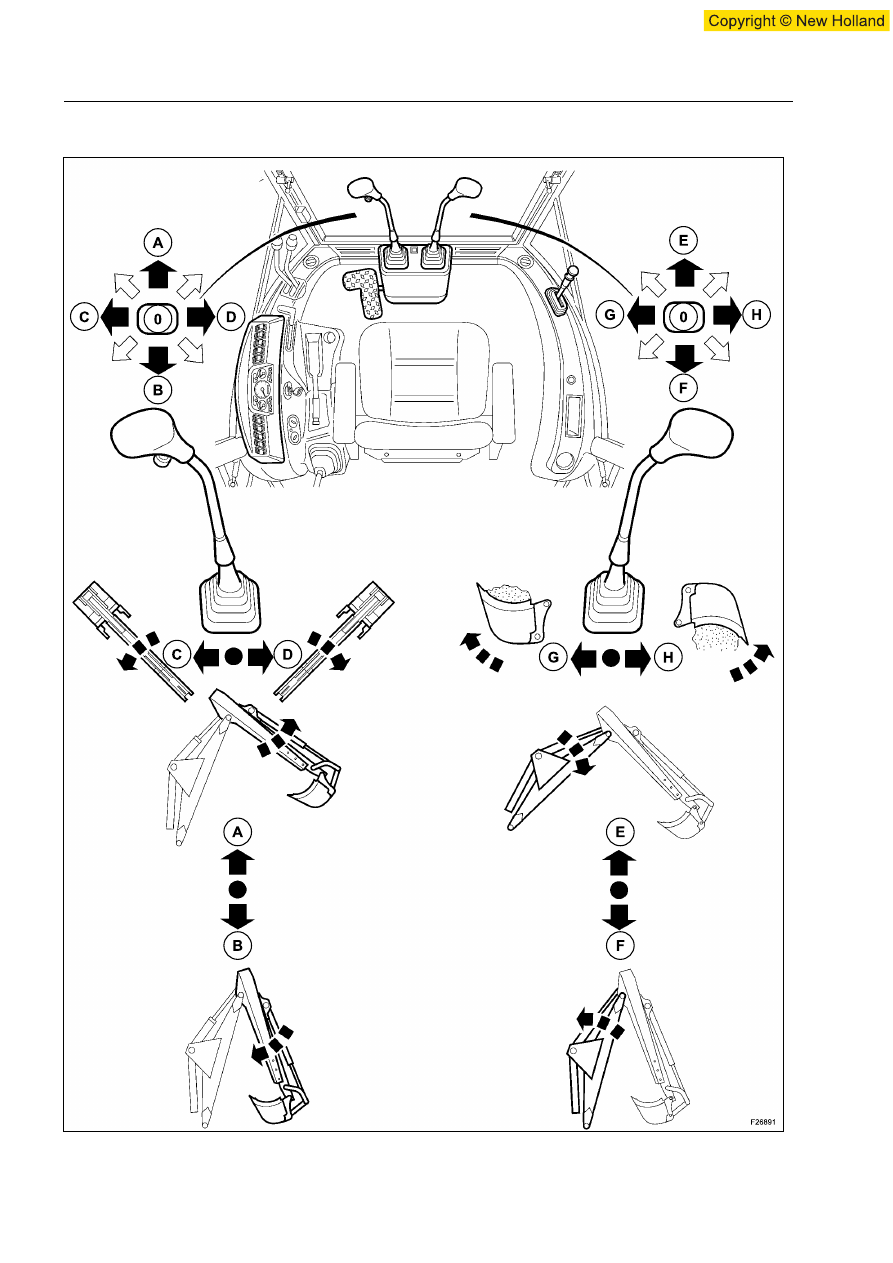

Левый  рычаг  управления  задней  стрелой  и
ориентацией задней оснастки

Эта рукоятка предусматривает пять позиций:

Позиция (0): Нейтральная/сохранение Эта позиция
позволяет  остановить  движение  оснастки.  При
отпускании

рукоятки

она

автоматически

возвращается  в  нейтральное  положение (0), а
оснастка  остается  в  том  положении,  в  котором
прекратилось движение.

Позиция (А): Задняя стрела вытягивается.

Позиция (В): Задняя стрела втягивается.

Позиция (С):Задняя

оснастка

поворачивается

влево.

Позиция (D):Задняя

оснастка

поворачивается

вправо.

Правый  рычаг  управления  задней  стрелой  и
задним ковшом

Эта рукоятка предусматривает пять позиций:

Позиция (0): Нейтральная/сохранение Эта позиция
позволяет  остановить  движение  оснастки.  При
отпускании

рукоятки

она

автоматически

возвращается  в  нейтральное  положение (0), а
оснастка  остается  в  том  положении,  в  котором
прекратилось движение.

Позиция (Е): Задняя стрела опускается.

Позиция (F): Задняя стрела поднимается.

Позиция (G):Задний ковш входит.

Позиция (Н):Задний ковш выходит.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-44

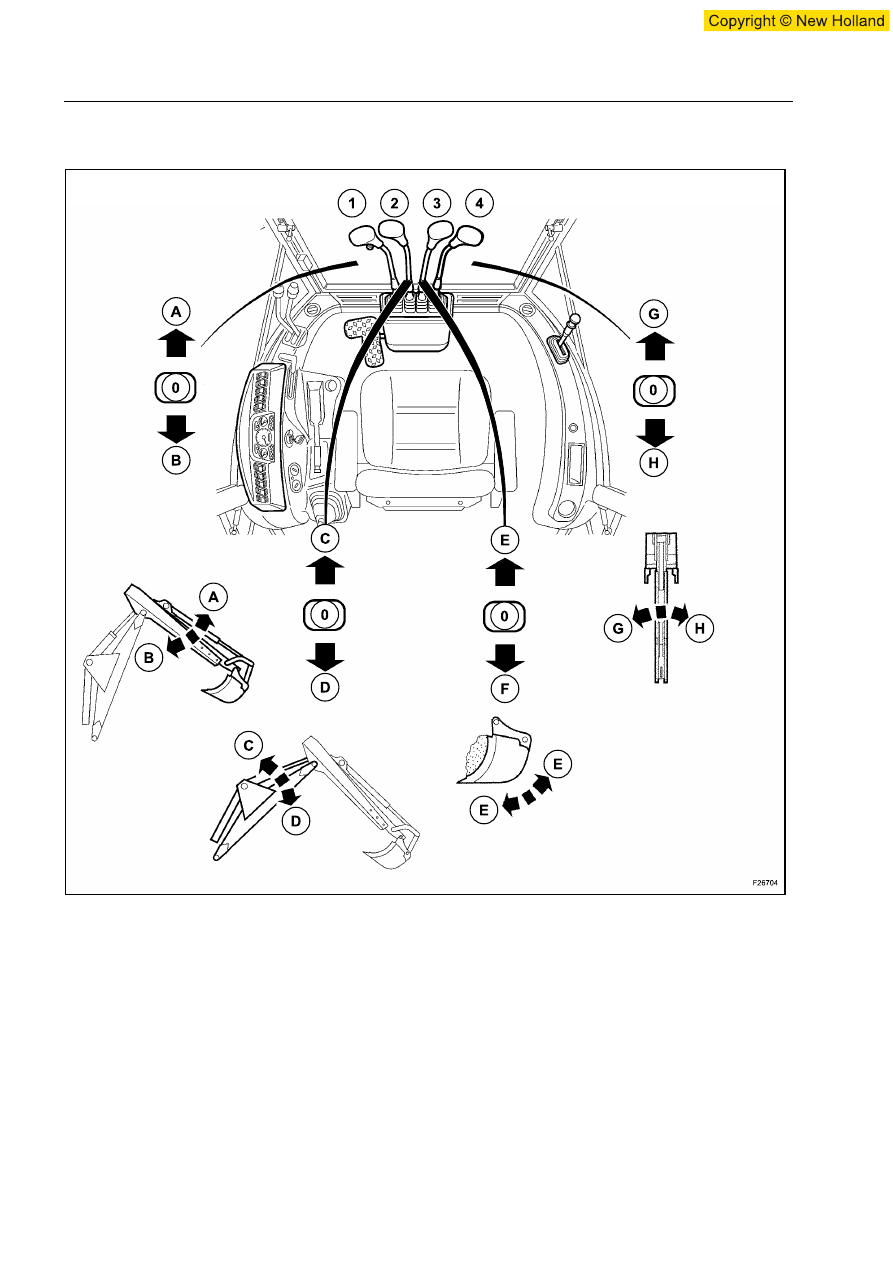

КОНФИГУРАЦИЯ РЫЧАГОВ УПРАВЛЕНИЯ ЗАДНЕЙ ОСНАСТКИ, ДЛЯ ЧЕТЫРЕХ РЫЧАГОВ

Рычаг 1:
Переместить рычаг вперед - экскаваторная стрела
опускается.
Переместить  рычаг  назад - экскаваторная  стрела
поднимается.
Рычаг 2:
Переместить  рычаг  вперед - подъемная  стрела
поднимается.
Переместить  рычаг  назад - подъемная  стрела
опускается.

Рычаг 3:
Переместить рычаг вперед - ковш поворачивается
внутрь.
Переместить  рычаг  назад - ковш  поворачивается
наружу.
Рычаг 4:
Переместить  рычаг  вперед - подъемная  стрела
поворачивается направо.
Переместить  рычаг  назад - подъемная  стрела
поворачивается налево.

75

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-45

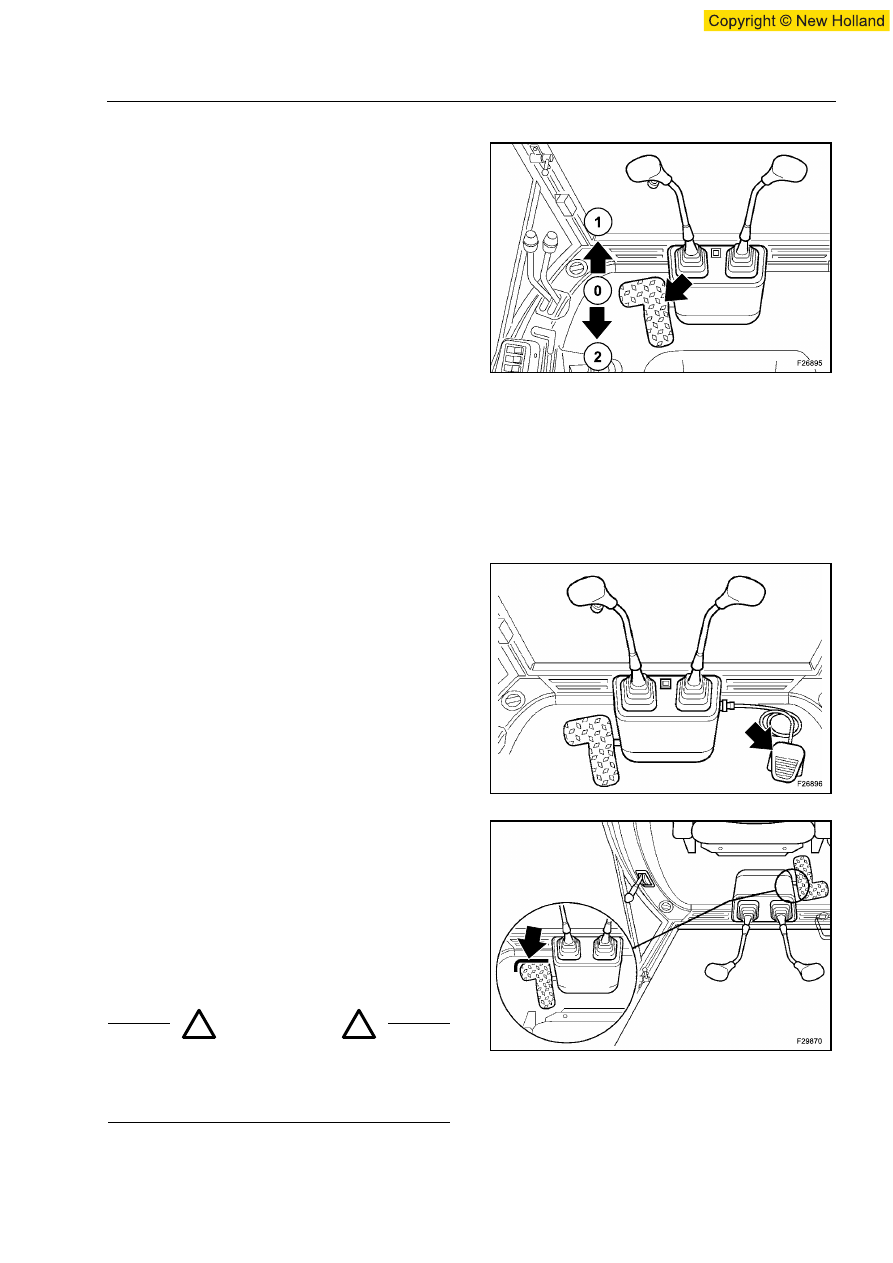

ПЕДАЛЬ

МЕХАНИЧЕСКОГО

УПРАВЛЕНИЯ

ТЕЛЕСКОПИЧЕСКОЙ

СТРЕЛОЙ

(если

предусмотрена)

Эта педаль имеет три позиции:

Позиция (0): Нейтральная.  Эта  позиция  позволяет
остановить движение телескопический стрела.

ПРИМЕЧАНИЕ:  Эта  позиция  устанавливается

автоматически, как только педаль отпускается.

Позиция (1): Телескопический стрела вытягивается.

Позиция (2): Телескопический стрела втягивается.

Перед  тем,  как  польззоваться  этой  педалью,
следует  убедиться,  что  телескопический  стрела
механически разблокирован. См. “Установка задней
оснастки  в  рабочее  положение”  в  разделе 5,
“Инструкции по использованию”.

ПРИМЕЧАНИЕ: Одновременное действие рычагов
управления  задней  оснастки  и  этой  педали
позволяет

иметь

много

возможностей

последовательного функционирования.

ПЕДАЛЬ  УПРАВЛЕНИЯ  ВСПОМОГАТЕЛЬНЫМИ
АКСЕССУАРАМИ (Дополнительное)

Расположенная  справа  от  управлений  задней
оснасткой,  эта  педаль  подволяет  приводить  в
действие вспомогательные инструменты (например,
гидравлический  молот).  См.  раздел 5, глава
“Гидравлические инструменты задней оснастки”.

БЛОКИРОВКА  МЕХАНИЧЕСКИХ  УПРАВЛЕНИЙ
ЗАДНЕЙ ОСНАСТКОЙ (Уточнение для некоторых
стран)

Расположенный  перед  рычагами  управления
стабилизаторов, этот штырь позволяет блокировать
управления оснастки.

Чтобы заблокировать управления, достать штырь из
гнезда  и  вставить  его  в  специальное  отверстие  на
суппорте рычагов.

ОСТОРОЖНО

Перед  тем  как  сойти  с  места  водителя,  во  время
движения  по  дороге  или  в  случае  использования
задней  оснастки  следует  установить  штырь  в
положение блокировки.
