Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 16

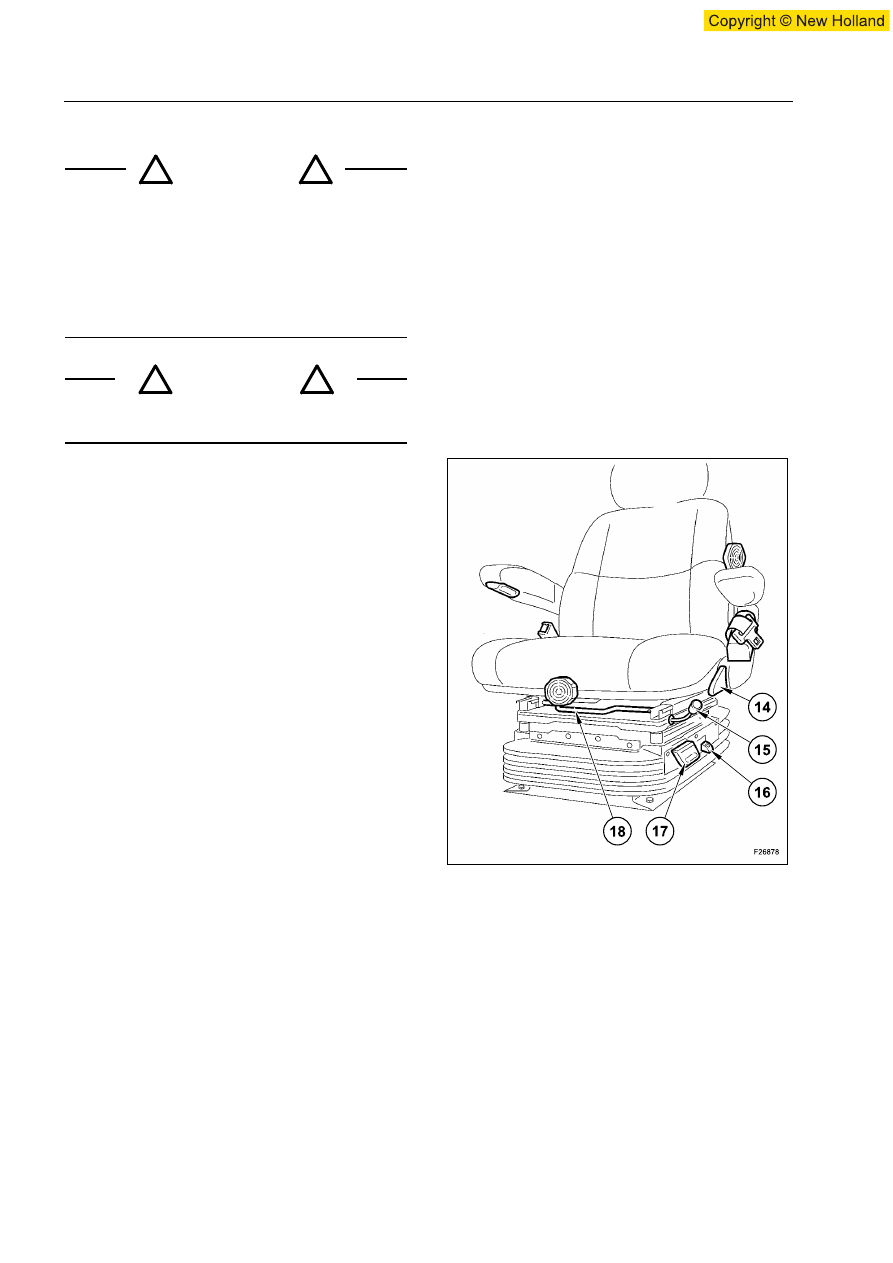

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-34

РЕГУЛИРОВКА НАКЛОНА СПИНКИ

Чтобы наклонить спинку, следует потянуть назад
ручку (14) и привести спинку в желаемое
положение, затем отпустить ручку.

ВРАЩЕНИЕ

Разблокировать спинку при помощи рычага (15) и
повернуть ее. Отпустить рычаг и убедиться, что
сиденье правильно заблокировано.

КОМБИНИРОВАННАЯ РЕГУЛИРОВКА ВЫСОТЫ
И ВЕСА

Опустить  ручку (17), чтобы  уменьшить  жесткость
подвески.  Поднять  ручку,  чтобы  увеличить
жесткость  подвески.  Индикатор (16) показывает
результат.

РЕГУЛИРОВКА ВПЕРЕД/НАЗАД

Оставить рычаг (18) в поднятом положении,
перевести сидение в желаемую позицию, после
этого отпустить рычаг.

ОСТОРОЖНО

Перед запуском теплодвигателя пристегнуть
ремень безопасности. Машина оснащена защитной
системой

против

переворачивания (ROPS),

гарантирующей безопасность оператора. Ремень
безопасности является эффективной защитой,
если он правильно и всегда пристегнут. Ремень не
должен быть затянут слишком слабо. Он не должен
быть запутан или задержан сиденьем.

ОСТОРОЖНО

Не пользоваться ремнем безопасности без кабины
ROPS/FOPS (или без защитной конструкции).

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

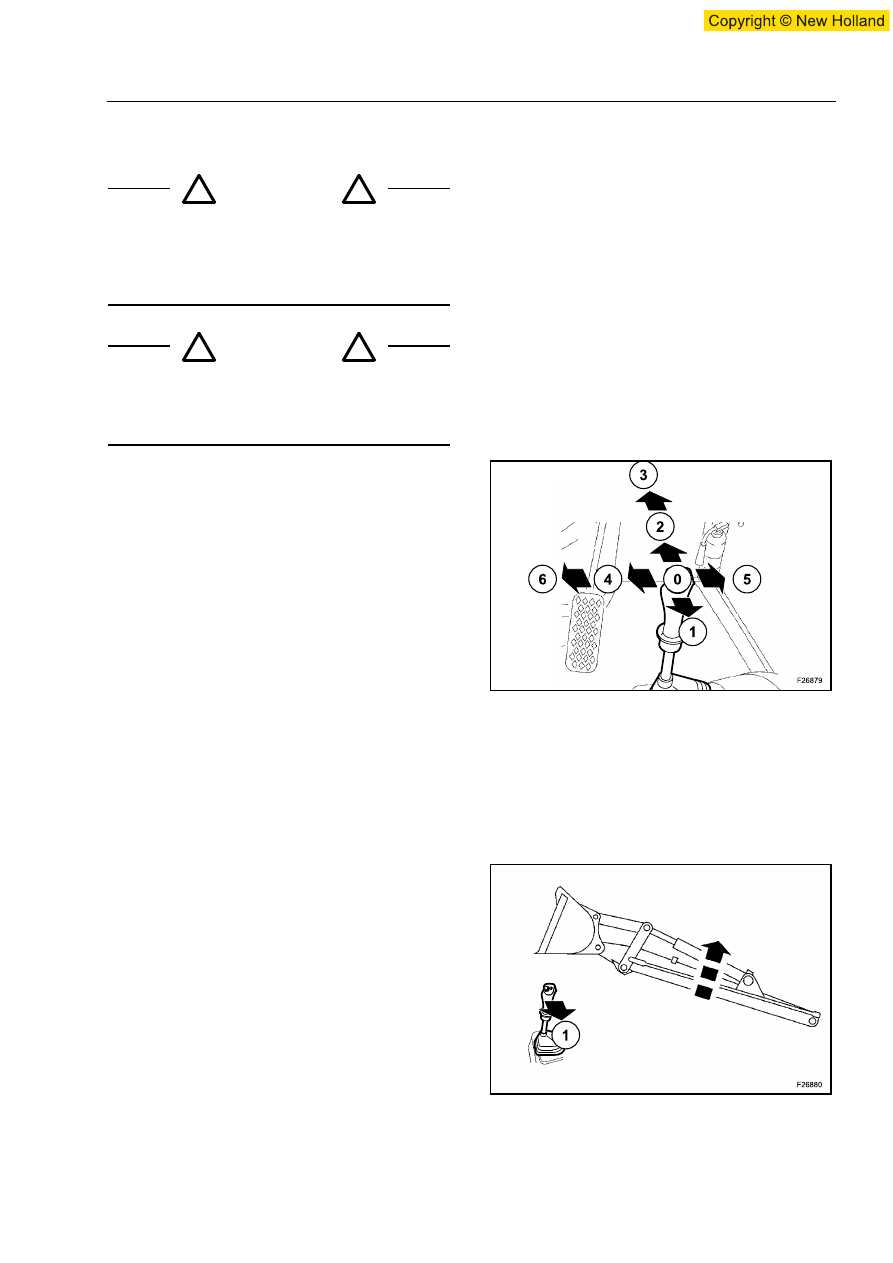

4-35

УПРАВЛЕНИЯ ОСНАСТКИ ПОГРУЗЧИКА

СО СТАНДАРТНЫМ КОВШОМ

Расположенный  слева  от  руля,  этот  рычаг
предусматривает  девять  функций  и  приводит  в
действие  все  управления  оснастки  погрузчика.
Скорость  срабатывания  каждого  управления
зависит  от  угла  наклона  рычага.  В  среднем
положении имеются два одновременных привода  в
действие.

С КОВШОМ 4 х 1

Функция рычага идентична той же, что и на машине
с ковшом погрузчика, кроме того имеется
управление ковшом. Смотреть главу “Управление
ковшом 4x1”.

НЕЙТРАЛЬНО И СОХРАНЕНИЕ ПОЗИЦИИ

Рычаг в положении нейтральное/сохранение (0)
позволяет остановить движение оснастки. При
отпускании

рукоятки

она

автоматически

возвращается в нейтральное положение (0), а
оснастка остается в том положении, в котором
прекратилось движение.

ПОДЪЕМ ОСНАСТКИ ПОГРУЗЧИКА

При рычаге в положении (1) оснастка поднимается.

ОСТОРОЖНО

Перед включением двигателя следует убедиться в
том, что вы хорошо знаете расположение и
функции каждого управления. Неправильное
применение управлений может привести к тяжелым
физическим ранениям.

ОСТОРОЖНО

Перед тем как использовать команды управления,
следует убедиться, что сиденье оператора
правильно установлено и отрегулировано для
работы с передней оснасткой.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

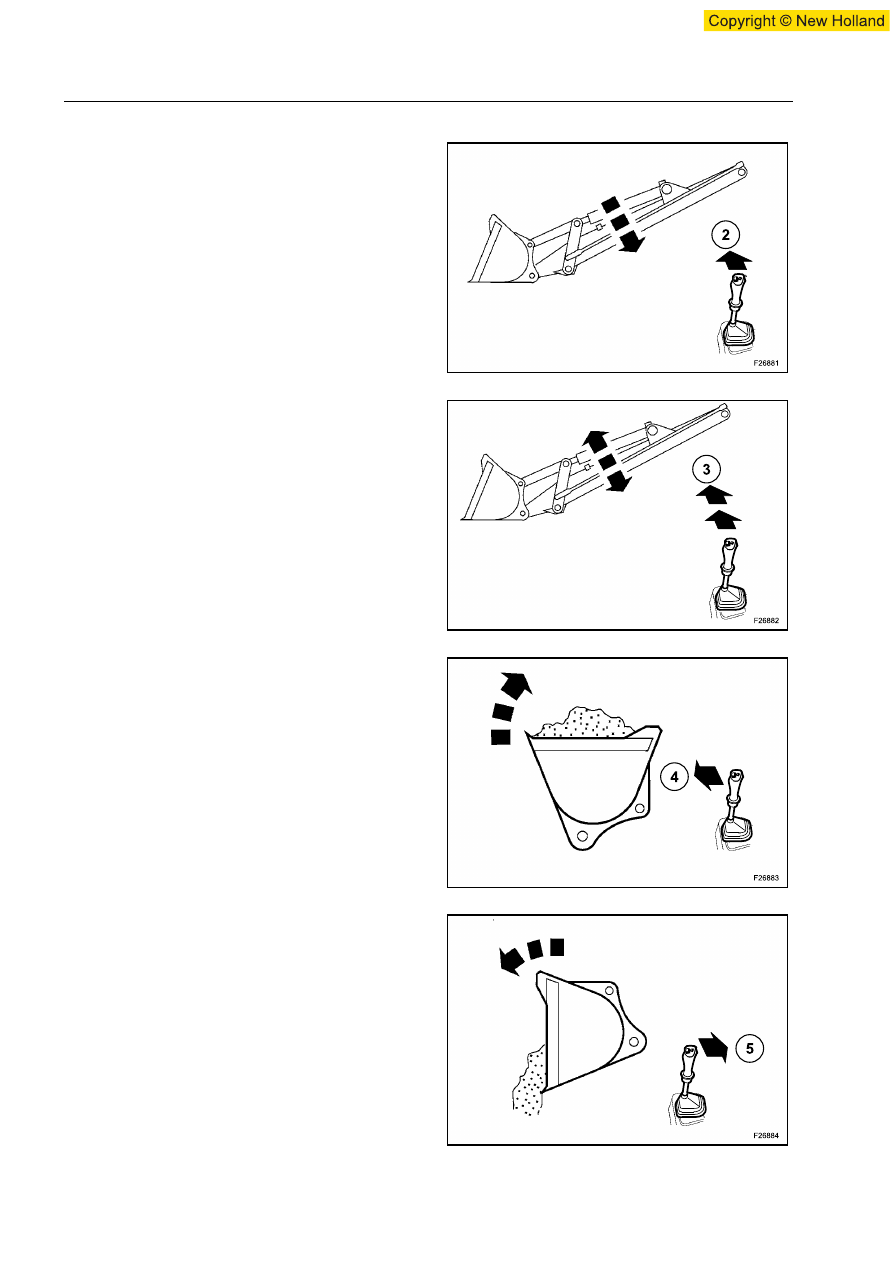

4-36

СПУСК ОСНАСТКИ ПОГРУЗЧИКА

При рычаге в положении (2) оснастка опускается.

КАЧАНИЕ КОВША

При рычаге в положении (3) ковш следует всем
неровностям

земляной

поверхности

без

необходимости приводить в действие рычаг.

ПРИМЕЧАНИЕ: В этом положении рычаг не

возвращается автоматически в нейтральное

положение при отпускании. Следовательно, его

нужно перевести вручную.

НАПОЛНЕНИЕ КОВША

При рычаге в положеннии (4) ковш наполняется.

ОПОРОЖНЕНИЕ КОВША

При рычаге в положеннии (5) ковш опорожняется.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

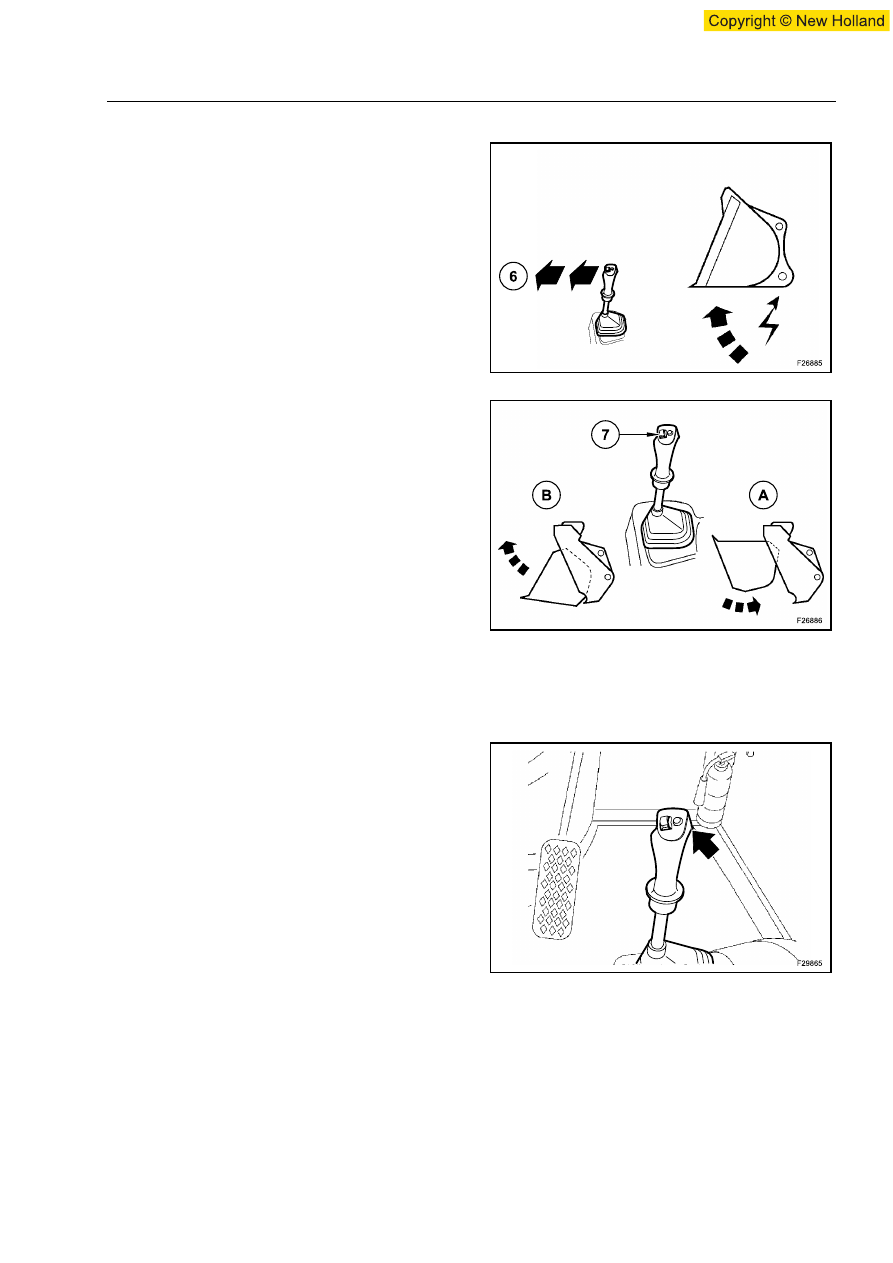

4-37

АВТОМАТИЧЕСКОЕ

ВОЗВРАЩЕНИЕ

НАПОЛНЕНИЮ КОВША

При рычаге в положении (6) оснастка опускается и
одновременно ковш устанавливается в положение
наполнения.

ПРИМЕЧАНИЕ: Можно регулировать угол наклона
при наполнении ковша. См. раздел 9, глава
“Регулировка

автоматического

возвращения

ковша в положение наполнения”.

УПРАВЛЕНИЕ КОВШОМ 4x1
(Если предусмотрена)

Это управление приводит вдействие открывание и
закрывание ковша 4х1.

Это управление пропорциональное:

При отпускании ролика (7) он автоматически
возвращается в исходное (нейтральное) положение,
а ковш остается в том положении, в котором он был,
когда прекратилось движение.

Можно  заблокировать  ролик  в  стопоре,  продвигая
его  вплоть до  крайней передней позиции  (подъем)
Чтобы отпустить стопор, следует нажать на нижнюю
часть  ролика  в  то  время  как  он  перемещается  в
нейтральное, начальное, положение.

Двигая ролик (7) вперед: ковш закрывается (А).

Двигая ролик (7) назад: ковш раскрывается (В).

КНОПКА РАСЦЕПЛЕНИЯ ПЕРЕДАЧИ

Расположенная на рычаге управления, эта кнопка в
нажатом  состоянии  дает  максимальную  мощность
цилиндрам  оснастки  погрузчика.  Таким  образом
передача  возвращается  в  нейтральную  точку.
Отпустить  кнопку  отключения  сцепления,  чтобы
снова  подсоединить  передачу. См. раздел 6, глава
“Советы по использованию оснастки погрузчика”.

ВАЖНО: Когда кнопка нажата, колеса машины
находятся

свободном

состоянии.

Если

необходимо, следует применить тормоза, чтобы
обеспечить неподвижность машины.
