РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-30

МЕСТО ДЛЯ БУТЫЛОК

На эти приспособления, расположенные впереди
слева и сзади справа, можно ставить стаканы,
бутылки и т.п.

РЫЧАГ РАЗБЛОКИРОВКИ СТРЕЛЫ ЗАДНЕЙ
ОСНАСТКИ

Расположенная  в  правой  части  кабины  (сиденье
оператора в положении задней оснастки), это рычаг
позволяет  блокировать/разблокировать  защитную
рейку  задней  стрелы  после  передвижения  по
дороге.

См. раздел 5, глава “Блокировка/разблокировка
задней оснастки”.

МЕСТО ДЛЯ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И
РЕЛЕ

Располагается

под

командами

управления

передней  оснастки,  доступ  к  нему  открывается  от
дверцы  на  правой  стороне  кабины.  Плавкие
предохранители и реле находятся за закрывающей
пластиной.  См.  раздел 10, глава  “Плавкие
предохранители и реле”.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-31

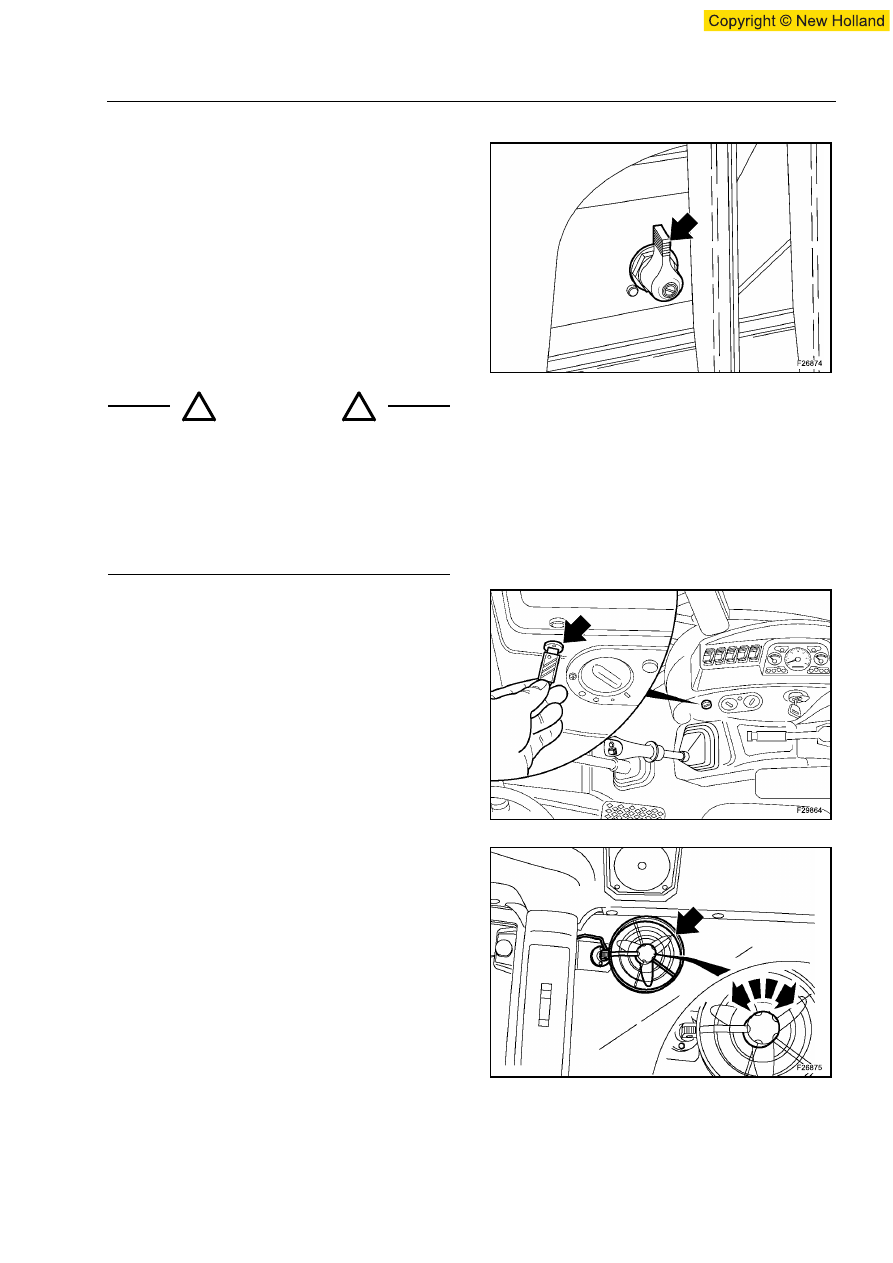

КЛАПАН

ПЛАВКОГО

ПРЕДОХРАНИТЕЛЯ

АККУМУЛЯТОРНОЙ БАТАРЕИ

Расположенный под консолью, за тормозными
педалями,

клапан

плавкого

предохранителя

аккумуляторной батареи позволяет полностью
отсоединить батарею от электроустановки.

Когда ключ клапана плавкого предохранителя
аккумуляторной батареи находится в вертикальном
положении, цепь отключена.

Когда ключ клапана плавкого предохранителя
аккумуляторной

батареи

находится

горизонтальном положении, цепь подключена.

ПРОТИВОПУСКОВОЙ

ВЫКЛЮЧАТЕЛЬ

(Дополнительно)

Расположенный

под

боковой

консолью,

противопусковой выключатель оснащен красным
мигающим сигналом; позволяет отключить систему
останова двигателя с помощью специального
электронного ключа. См. раздел 5, глава “Останов с
кодом”.

ПРИМЕЧАНИЕ: Советуем держать электронный

ключ вместе с ключом включения. В случае потери

всех 5 ключей (поставляемых с машиной) замены

не дается.

ВЕНТИЛЯТОР

НА

МЕСТЕ

ВОДИТЕЛЯ

(Дополнительное)

Для включения или выключения вентиллятора
следует повернуть его центральную часть.

ОСТОРОЖНО

Ключ

клапана

плавкого

предохранителя

аккумуляторной батареи должен находиться в
положении отключенной цепи в конце каждого
рабочего

дня,

во

время

проведения

техобслуживания

случае

наладки

электроустановки.
Действует как противоугонное устройство, когда
дверцы и окна закрыты.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-32

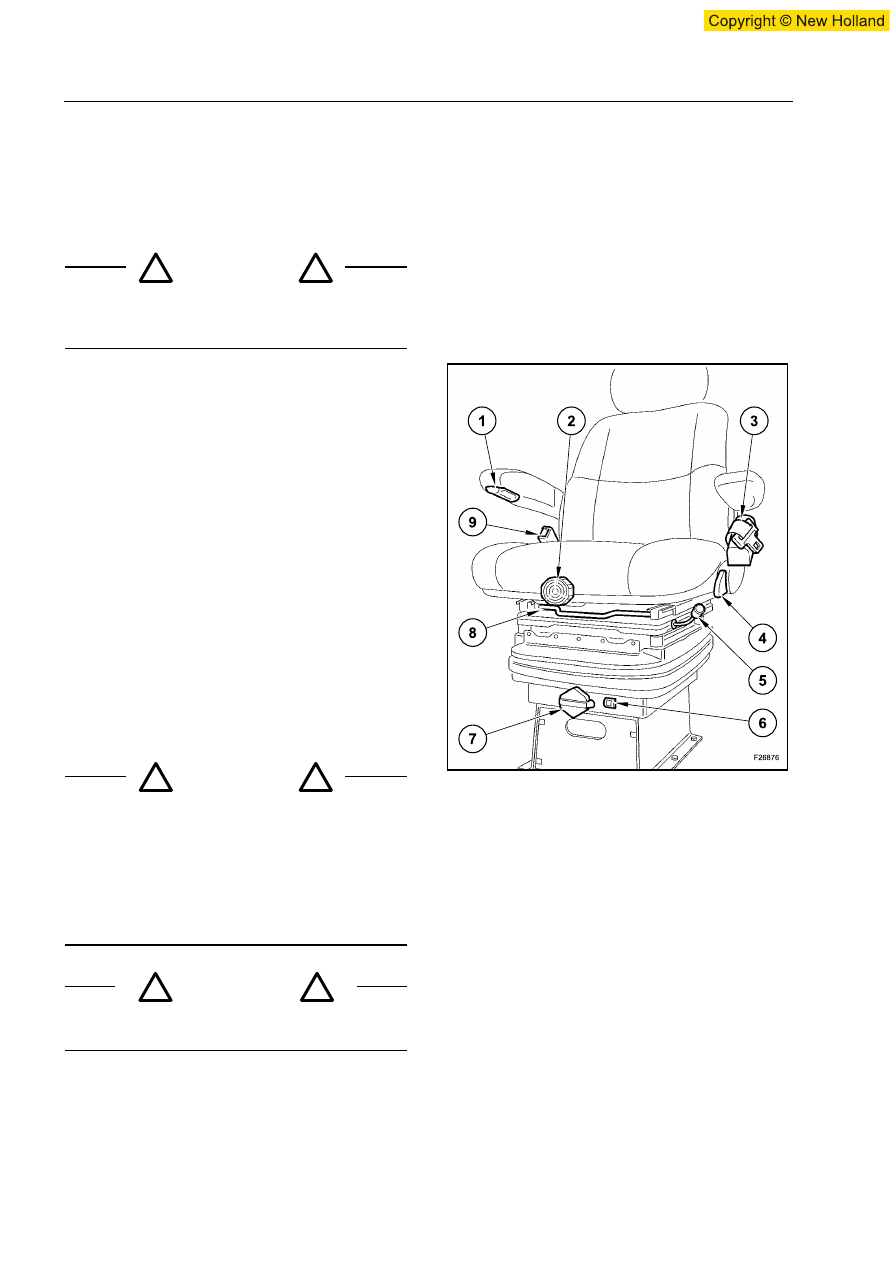

СИДЕНЬЕ ОПЕРАТОРА

Чтобы  правильно  использовать  машины  с
максимальной  эффективностью  и  комфортом,
следует  отрегулировать  сиденье  в  соответствии  с
телосложением оператора.

СИДЕНЬЯ (ВИНИЛОВЫЕ и МОДЕЛЬ ЛЮКС)

ПРИМЕЧАНИЕ: Сиденье соответствует норме

ISO 7096, 2000 класс EM 5.

РЕГУЛИРОВКА НАКЛОНА ПОДЛОКОТНИКА

Поднять подлокотник, повернуть колесико (1), чтобы
достичь

нужного

наклона,

затем

опустить

подлокотник.

РЕГУЛИРОВКА РАВНОВЕСИЯ СИДЕНЬЯ

Чтобы отрегулировать угол дифферента сиденья,
следует повернуть ручку (2) по часовой стрелке или
против часовой стрелки, чтобы увеличить или
уменьшить угол.

РЕМЕНЬ БЕЗОПАСНОСТИ

Чтобы пристегнуть ремень (3), нужно вставить
застежку в пряжку (9).

Чтобы отстегнуть ремень, следует нажать кнопку на
пряжке.

РЕГУЛИРОВКА НАКЛОНА СПИНКИ

Чтобы наклонить спинку, следует потянуть назад
ручку (4) и привести спинку в желаемое положение,
затем отпустить ручку.

ОСТОРОЖНО

Перед тем как использовать управления, следует
убедиться, что сиденье правильно установлено и
отрегулировано.

ОСТОРОЖНО

Перед запуском теплодвигателя пристегнуть
ремень безопасности. Машина оснащена защитной
системой

против

переворачивания (ROPS),

гарантирующей безопасность оператора. Ремень
безопасности является эффективной защитой,
если он правильно и всегда пристегнут. Ремень не
должен быть затянут слишком слабо. Он не должен
быть запутан или задержан сиденьем.

ОСТОРОЖНО

Не пользоваться ремнем безопасности без кабины
ROPS/FOPS (или без защитной конструкции).

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-33

ВРАЩЕНИЕ

Разблокировать спинку при помощи рычага (5) и
повернуть ее. Отпустить рычаг и убедиться, что
сиденье правильно заблокировано.

КОМБИНИРОВАННАЯ РЕГУЛИРОВКА ВЫСОТЫ
И ВЕСА

Регулировка делается в соответствии с размерами
оператора. Повернуть управление (7), чтобы
добитиься желаемой высоты. Индикатор (6)
показывает результат.

РЕГУЛИРОВКА ВПЕРЕД/НАЗАД

Оставить рычаг (8) в поднятом положении,
перевести сидение в желаемую позицию, после
этого отпустить рычаг.

РЕГУЛИРОВКА ВЫСОТЫ СИДЕНЬЯ

Высота  сиденья  регулируется  в  трех  положениях.
Чтобы  поднять  сиденье,  следует  потянуть  вверх
рычаг (8) и поднять сиденье до желаемой высоты.
Чтобы  опустить  сиденье,  следует  потянуть  рычаг
вверх,  чтобы  разомкнулась  защелка  и  сиденье
могло вернуться в более низкое положение.

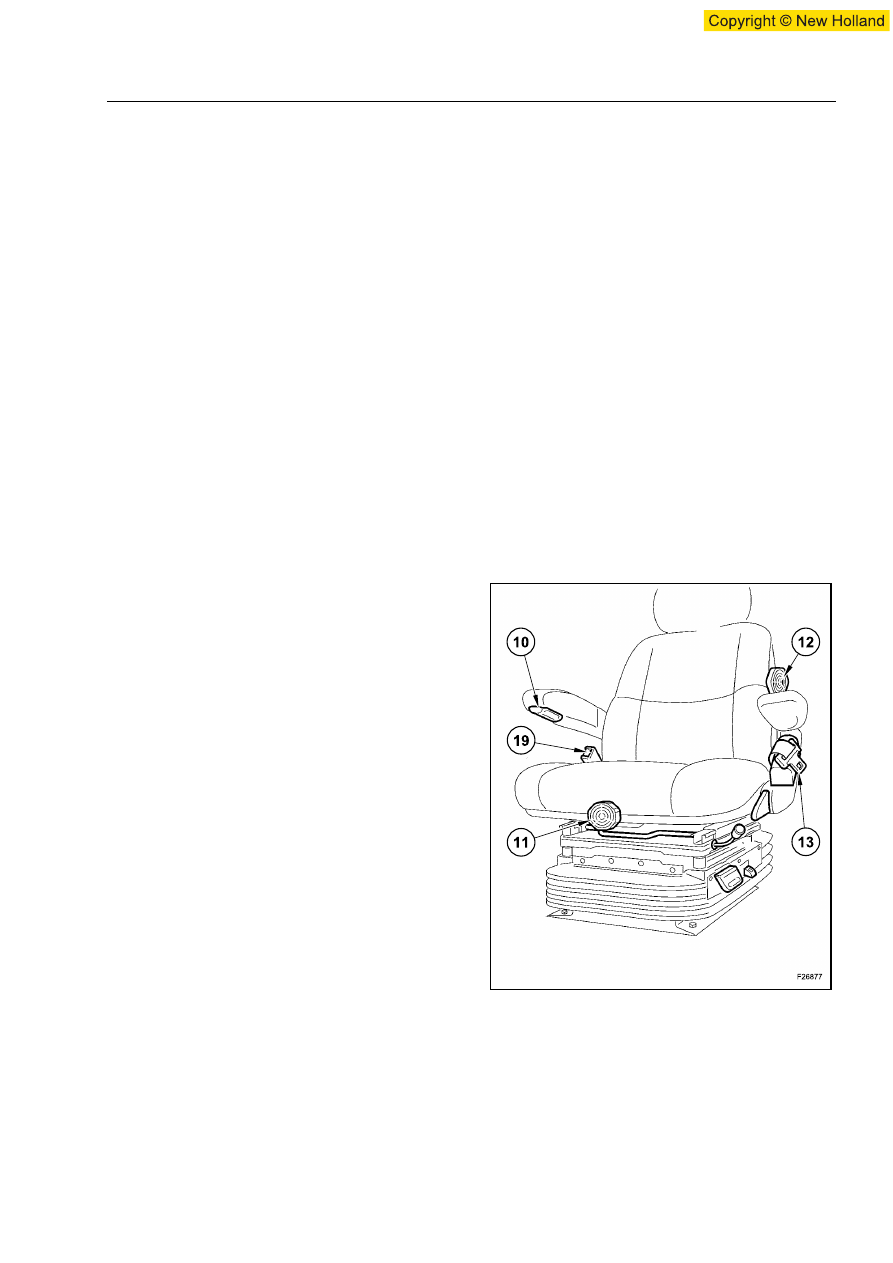

СИДЕНЬЕ (МОДЕЛЬ ЛЮКС, пневматическая
версия)

ПРИМЕЧАНИЕ: Сиденье соответствует норме

ISO 7096, 2000 класс EM 5.

РЕГУЛИРОВКА НАКЛОНА ПОДЛОКОТНИКА

Поднять подлокотник, повернуть колесико (10),
чтобы достичь нужного наклона, затем опустить
подлокотник.

РЕГУЛИРОВКА РАВНОВЕСИЯ СИДЕНЬЯ

Чтобы  отрегулировать  угол  дифферента  сиденья,
следует  повернуть  ручку (11) по  часовой  стрелке
или  против  часовой  стрелки,  чтобы  увеличить  или
уменьшить угол.

РЕГУЛИРОВКА ПОЯСНИЧНОЙ ОПОРЫ

Повернуть ручку (12), чтобы добиться удобной
опоры спины на спинку.

РЕМЕНЬ БЕЗОПАСНОСТИ

Чтобы пристегнуть ремень (13), нужно вставить
застежку в пряжку (19).

Чтобы отстегнуть ремень, следует нажать кнопку на
пряжке.
