Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 11

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-14

РЫЧАГ УПРАВЛЕНИЯ ПЕРЕДАЧИ POWERSHIFT 4X2

1. РЫЧАГ

УПРАВЛЕНИЯ

НАПРАВЛЕНИЕМ

ПЕРЕДАЧИ POWERSHUTTLE: Имеется
возможность выбора из четырех скоростей
переднего хода и двух скоростей заднего хода.

ВАЖНО: Изменение скорости и направления
движения

управляются

микропроцессором,

который

надежно

обеспечивает

последовательную

смену

скорости,

вне

зависимости  от  установленного  соотношения.
Поэтому  переход  на  более  высокую  или  низкую
скорость  и  смена  направления  движения
осуществляется  посредством  зубчатых  колес
только

тогда,

когда

скорость

машины,

управляемая

микропроцессором,

позволяет

выполнить маневр без риска.

2. ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

ДИФФЕРЕНЦИАЛА:  Приведение  в  действие
этого  переключателя  блокирует  вместе  два
задних  колесса,  обеспечивая  тем  самым
уравновешенную  тягу;  отключение  происходит,
когда  моменты  колес  становятся  одинаковыми
или при нажатии на тормозные педали.

3. КНОПКА

АКУСТИЧЕСКОГО

ОПОВЕСТИТЕЛЬНОГО СИГНАЛА

4. РЫЧАГ ОСНАСТКИ ПОГРУЗЧИКА

5. КНОПКА РАСЦЕПЛЕНИЯ ПЕРЕДАЧИ

6. ПЕРЕКЛЮЧАТЕЛЬ БЫСТРОГО ПЕРЕХОДА НА

БОЛЕЕ  НИЗКУЮ  СКОРОСТЬ:  Если  машина
работает  на  второй  скорости,  а  для  работы  с
передней  оснасткой  нужно  перейти  на  первую
скорость,  то  приведение  в  действие  этого
переключателя,  служащего  для  быстрого
перехода

пониженному

соотношению,

позволяет машине незамедлительно перейти со
второй на первую скорость. Когда включается
задний ход, передача возвращается на вторую
скорость.

7. РОЛИК

ДЛЯ

ПРОПОРЦИНАЛЬНОГО

УПРАВЛЕНИЯ КОВШОМ 4Х1

ПЕРЕДАЧА POWERSHIFT 4x2

Установленная

на

этой

машине

передача

разработана  для  смены  скоростей,  не  прекращая
действия  колес,  в  зависимости  от  выбранных  и
установленных  скорости  и  направления  хода.
Передача

управляется

микропроцессором,

установленным в коробке рычага смены скоростей
(1).

Рычаг смены скоростей (1) с электронным выбором
скорости, приводит в действие смену скоростей
Powershift с 4 скоростями хода вперед и 2
скоростями хода назад.

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-15

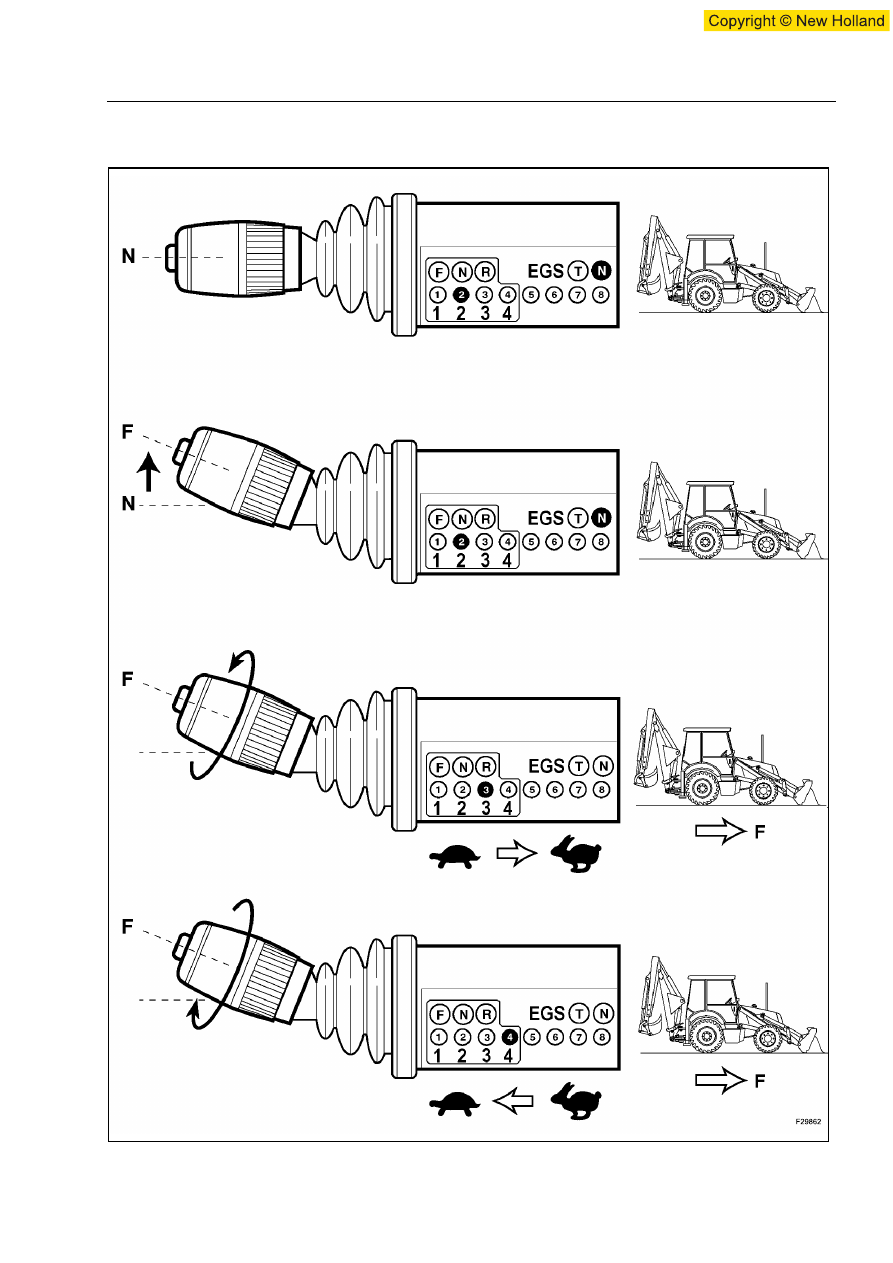

ВИЗУАЛИЗАЦИЯ ПЕРЕДАЧИ POWERSHIFT 4X2 (EGS) - ВЫБОР СКОРОСТИ ХОДА ВПЕРЕД

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-16

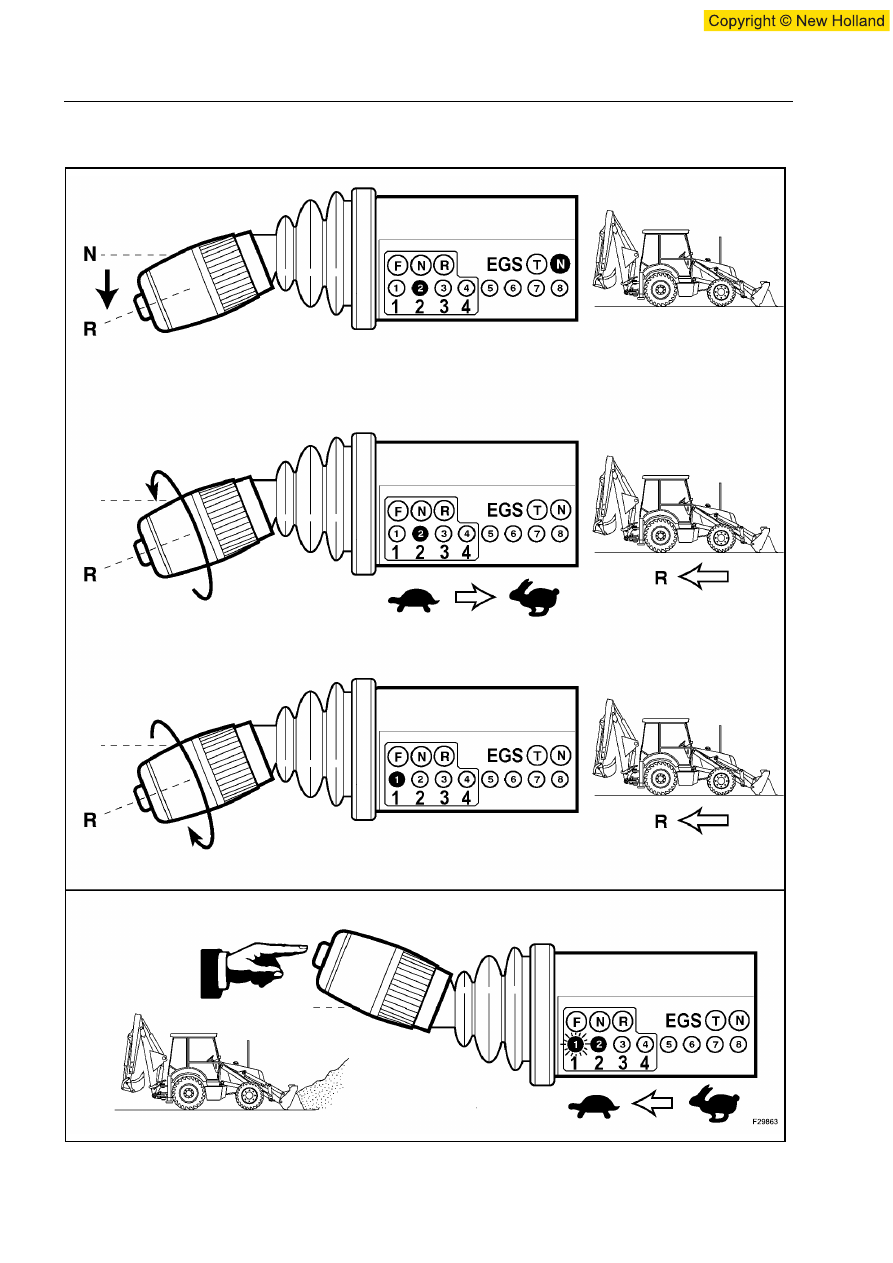

ВИЗУАЛИЗАЦИЯ ПЕРЕДАЧИ POWERSHIFT 4X2 (EGS) - ВЫБОР СКОРОСТИ ХОДА НАЗАД

РАЗДЕЛ 4 - УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

4-17

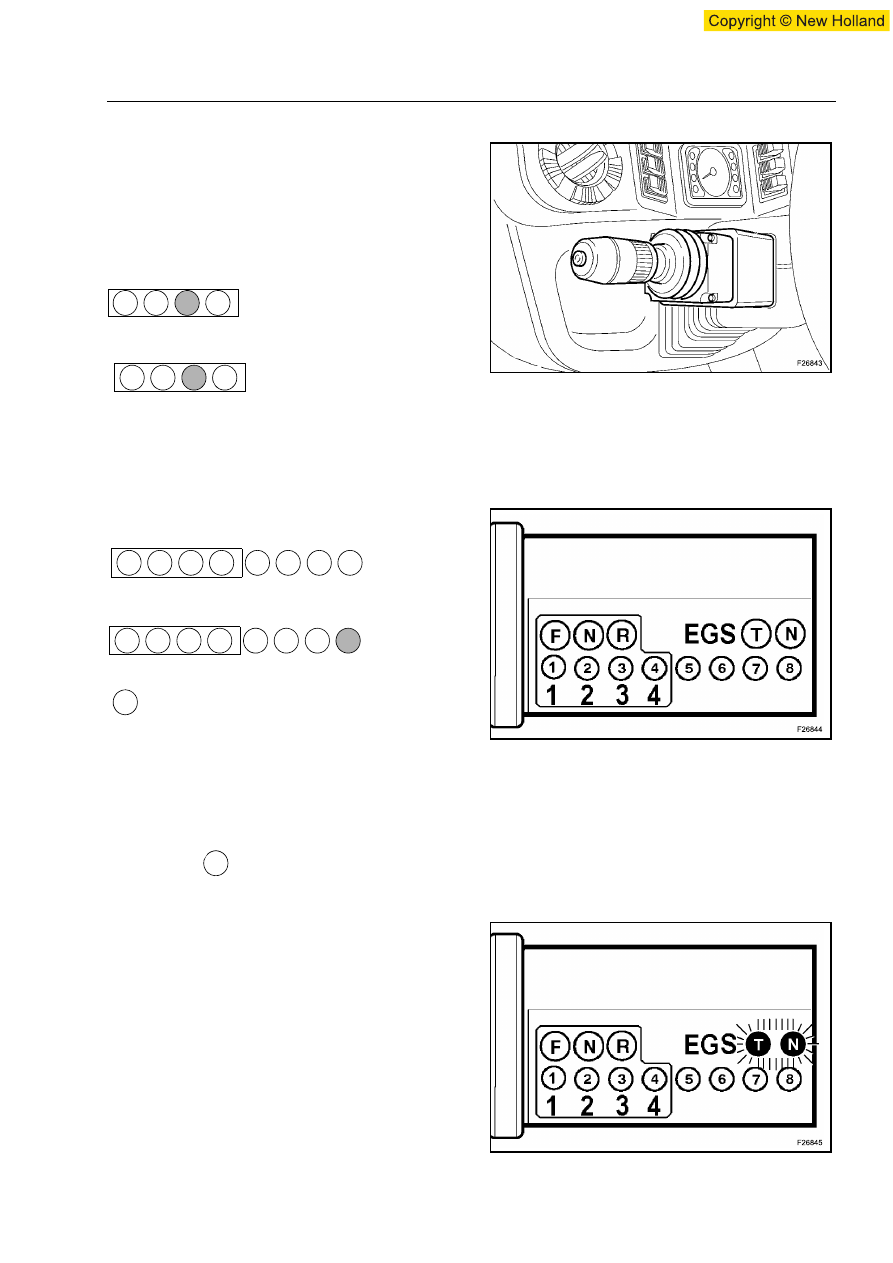

Визуализация

рычага

смены

скоростей

Рowershift посредством светодиодов LED.

Светодиоды LED- Пронумерованы от 1 до 4:
Указание направления перемещения посредством

цвета светодиода LED.

Вперед = Зеленый
Холостое состояние= Красный
Назад = Оранжевый

Указание также и скорости, выбранной помимо

заданной рычагом.

ПОСТОЯННО

СВЕТЯЩИЙСЯ

СВЕТОДИОД:

Указывает скорость, установленную посредством

рычага.
МИГАЮЩИЙ СВЕТОДИОД: Уазывает эффективную

скорость, установленную на передачу (если она

отличается от заданной посредством рычага).
Светодиоды - Пронумерованы от 1 до 8:

Используются при испытаниях

Светодиод № 8:светиться зеленым светотм, когда

машина стоит (нормальный режим).

LED Светодиод Т = Режим самодиагностики:

Используется

режиме

самодиагностики,

загорается во время автоматического контроля.
ПРИМЕЧАНИЕ: В случае неполадки (LED

светодиод светится) связаться со своим

дистрибьютером,

который

имеет

право

заниматься техническим обслуживанием машины.
LED Светодиод - буква N указывает холостое

положение:

Зажигается, когда трансмиссия находится на

холостом ходу.
Функции рычага смены скоростей и powershift

микропроцессора
Микропроцессор управляет передачей выполняет

автоматический контроль своей памяти, чтобы

выбор скорости и смена производились всегда в

полной безопасности.
В случае неполадки на передаче или на

микропроцессоре,

последний

автоматиячески

устанавливается в режим восстановления.
