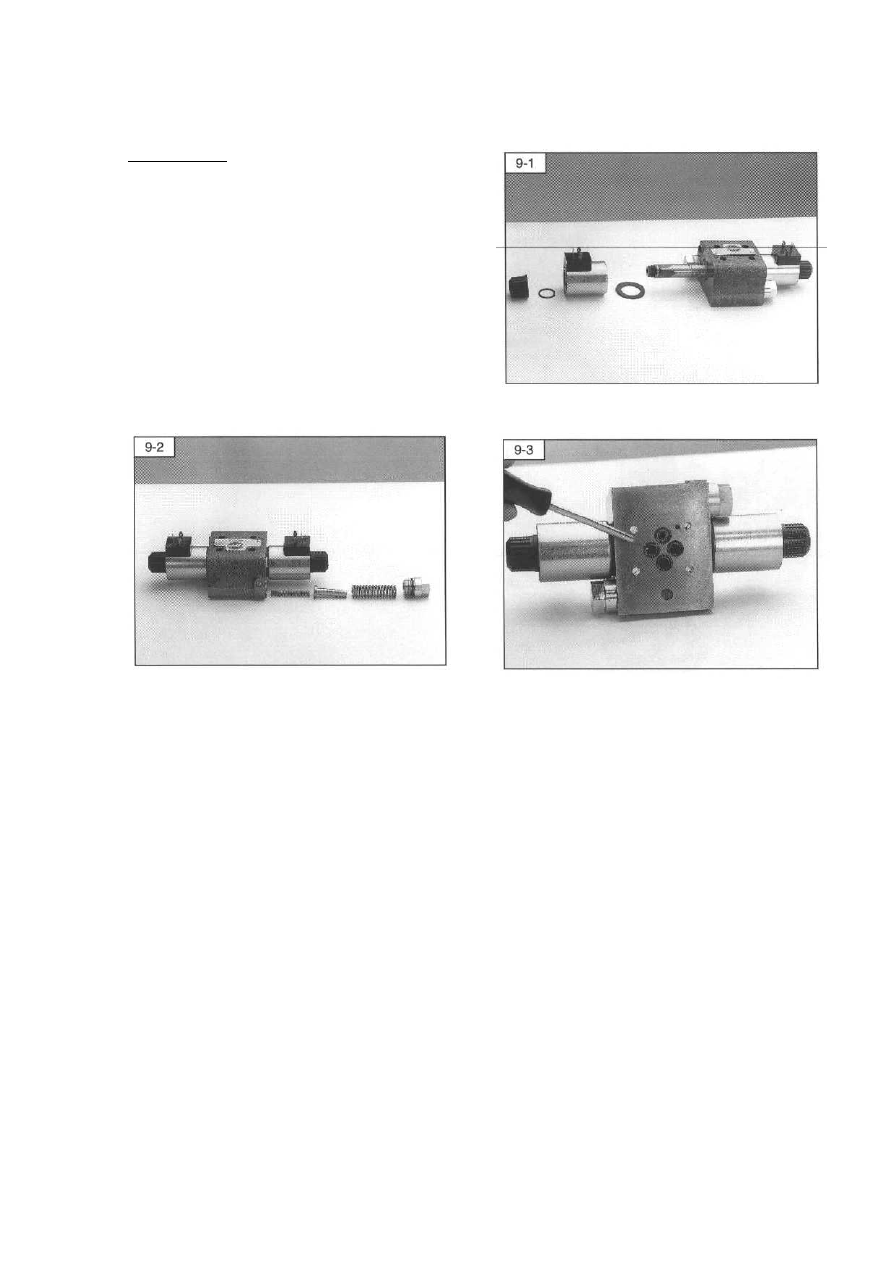

9 – РАЗБОРКА И СБОРКА КЛАПАНА


Примечание:  Разборка  регулировочного
клапана  обычно  не  рекомендуется,  посколь-
ку,  за  исключением  соленоида,  отдельные
части  обслуживанию  не  подлежат.  Тем  не
менее, насос может быть разобран для очист-
ки и проверки.









Стопорная гайка, катушка и шайбы сняты.









Модулирующие компоненты сняты.

Имеется четыре кольцевых уплотнения с ниж-
ней  стороны  клапана,  которые,  при  необходи-
мости, могут быть обновлены.



40



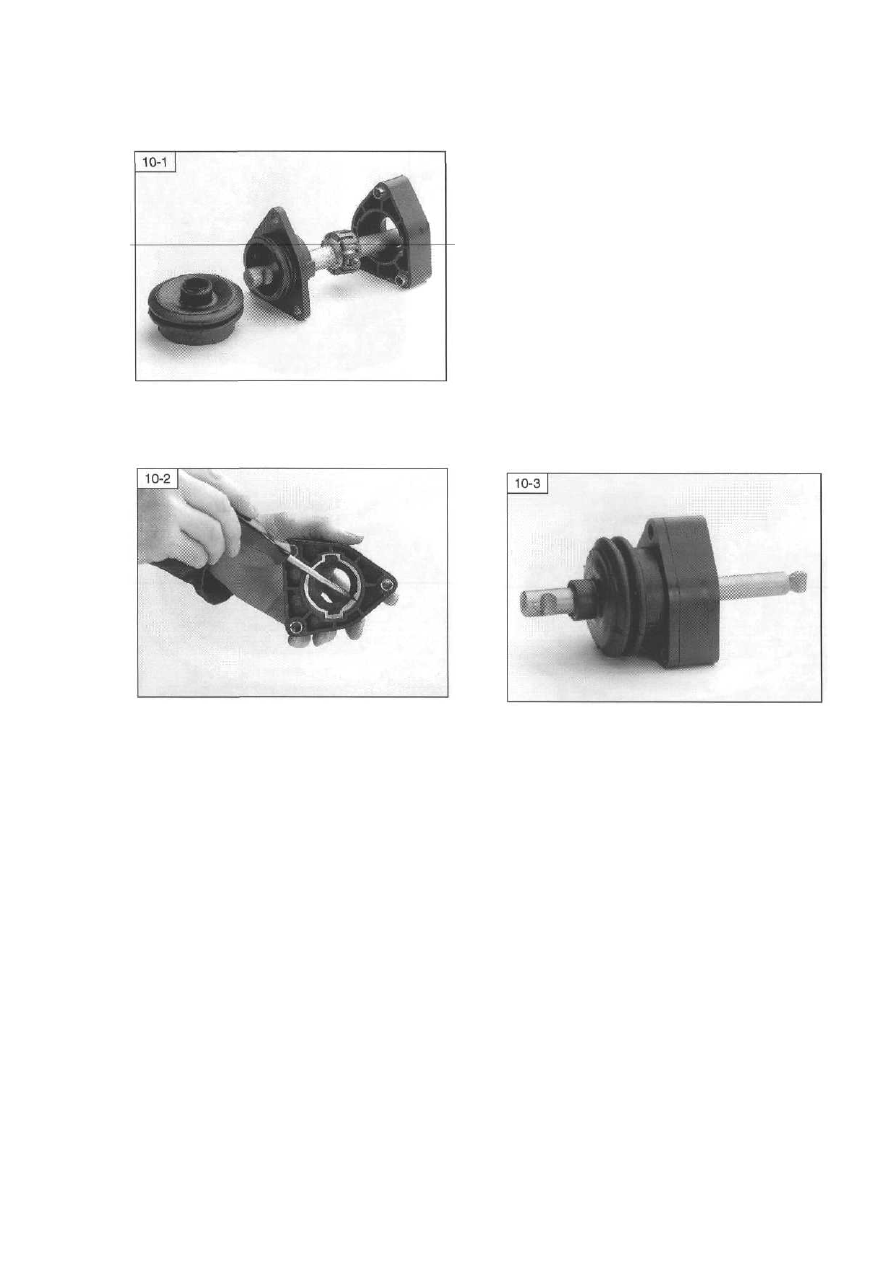

10 – РАЗБОРКА И СБОРКА ГНЕЗДА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ







Примечание: Перед  сборкой  удалите  все  сле-
ды  старого  герметизирующего  состава  с  по-
верхностей разъёма.


Снимите  пластмассовые  скобы  с  резинового
защитного  чехла  и  разберите  узел,  как  пока-
зано на рисунке.













Нанесите герметизирующий состав (номер по
каталогу 562228) на поверхность уплотнения,
как показано на рисунке.



Смажьте  седло  шарика  лёгким  консистент-
ным  смазочным  материалом  и  соедините  две
половины  узла  вместе.  Закрепите  резиновый
защитный  чехол  двумя  новыми  пластмассо-
выми скобами.



41

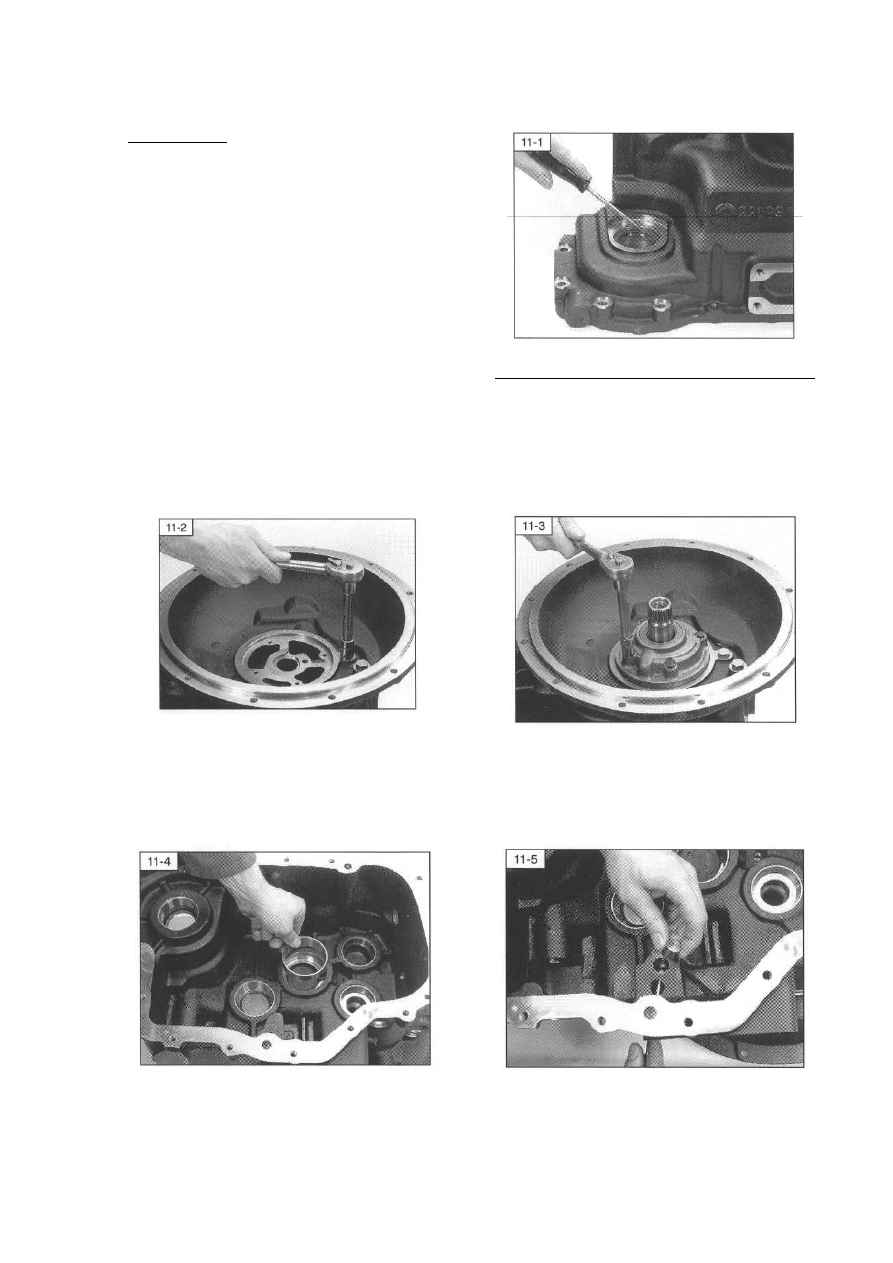

11 – СБОРКА ТРАНСМИССИИ


Примечание:  Перед  сборкой  следует  сма-
зать  все  валы  и  подшипники  трансмиссион-
ной жидкостью.
Использовать  ветошь  из  волокнистой  или
хлопчатобумажной  ткани  не  следует  во  из-
бежание  возможного  загрязнения  гидравли-
ческих частей.











ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:
Расположите передний картер, как показано,
и,  используя  трубу  подходящих  размеров,
установите  новый  сальник  выходного  вала
привода  на 4 колеса  на  глубину 6 мм  ниже
поверхности  гнезда.  Заполните  кромку  уп-
лотнения лёгкой консистентной смазкой.













Установите на место масляный насос в сборе
и уплотнительное кольцо. Подтяните 4 болта
с  приложением  крутящего  момента 13-23
фунта-фут.  Новые  медные  шайбы  должны
быть установлены под головками болтов.



Установите  на  место  два  узла  пробок  и  уп-
лотнительных колес, как показано, если они
были  ранее  сняты,  и  подтяните  их  с  прило-
жением крутящего момента от 30 до 40 фун-
тов-фут.













Переверните  картер,  а  затем  установите  на
место  наружные  кольца  подшипников,  если
они были ранее сняты.



Используя  подходящий  инструмент,  про-
толкните внутреннюю стопорную пружину и
шарик  в  картер  и  закрепите  его  на  месте  с
использованием  заглушки,  как  показано  на
рисунке (Ø 18 мм, длина 25 мм).

42

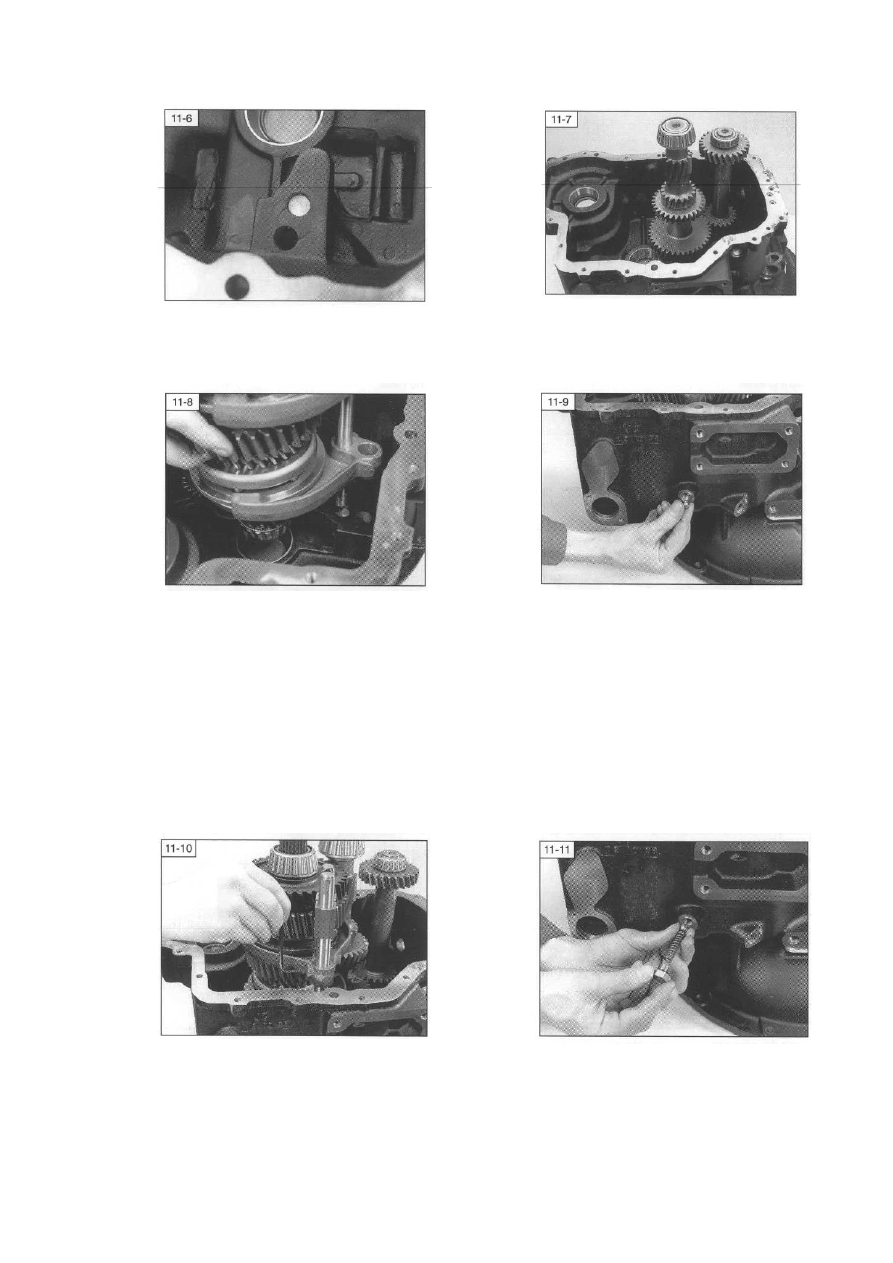

Заглушка на месте

  Установите на место узлы промежуточного вала

коробки передач и промежуточного вала заднего
хода.











Надвиньте  вилку  включения 1-й/2-й  передачи  на
направляющую включения 3-й/4-й передачи, после
чего установите на место вилку включения 3-й/4-й
передачи и затяните винт с приложением крутяще-
го  момента  от 13 до 18 фунтов-фут.  Удерживая
вилки и направляющую на месте на выходном валу,
установите узел в картер. Направляющая переклю-
чения  передач  должна  смещать  заглушку  по  мере
её вхождения в канал.
Примечание:  проверьте,  чтобы  внутренняя  сто-
порная  пружина  и  шарик  не  были  смещены,  и
извлеките ослабленную заглушку из маслосбор-
ника картера.



  Втолкните  блокировочный  шарик  в  удержи-

вающий канал.











Установите  на  место  направляющую  включе-
ния 1-й/2-й  передач  и  затяните  винт  вилки
включения 1-й/2-й  передач  с  приложением
крутящего  момента  от 13 до 18 фунтов-фут.
Проверьте,  чтобы  блокировочный  шарик  был
правильно  установлен  между  двумя  направ-
ляющими.

  Установите  на  место  наружный  стопорный  ша-

рик и пружину. Затяните пробку с приложением
усилия от 30 до 40 фунтов-фут.

43
