Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 225

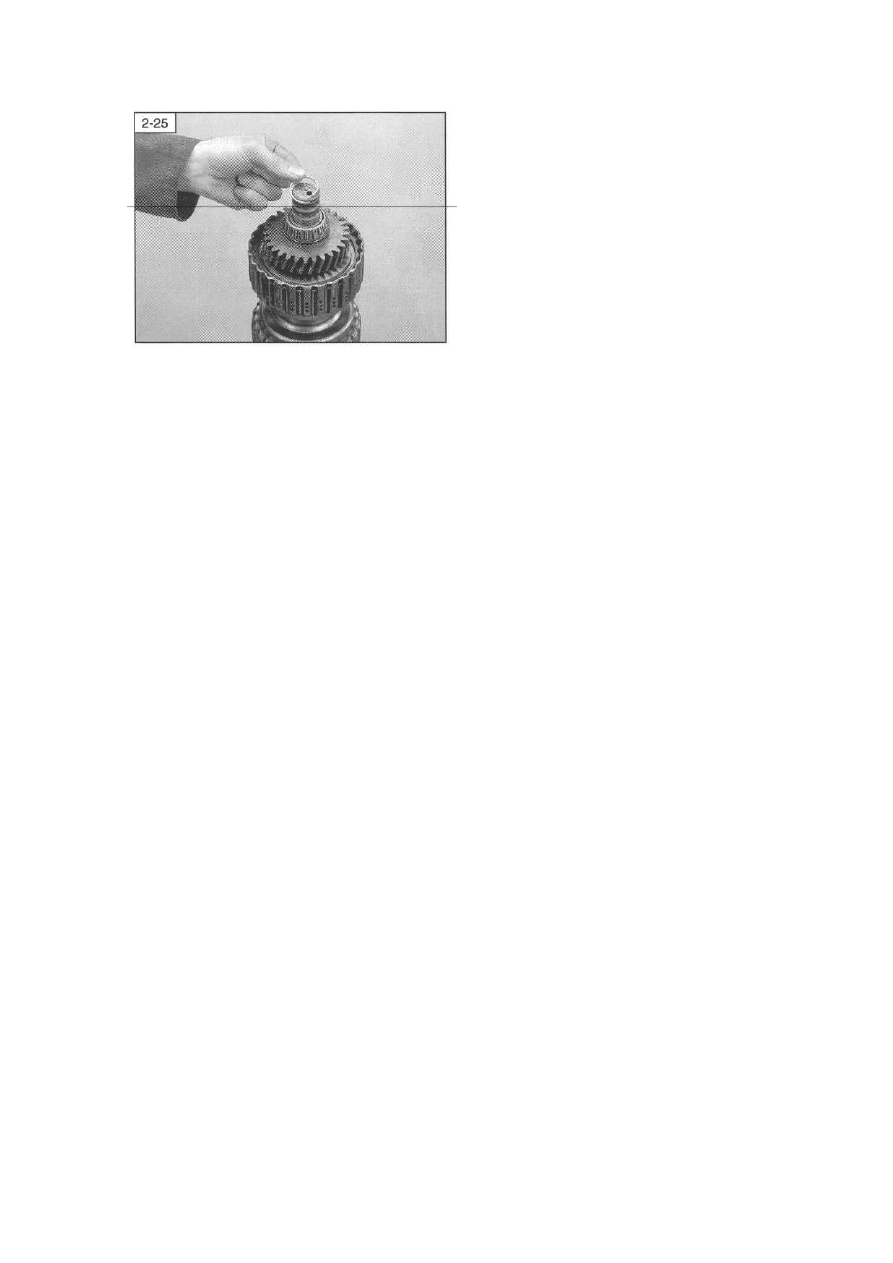

Окончательно  установите 3 новых  уплотни-
тельных кольца в заднюю часть вала, как по-
казано на рисунке.









32



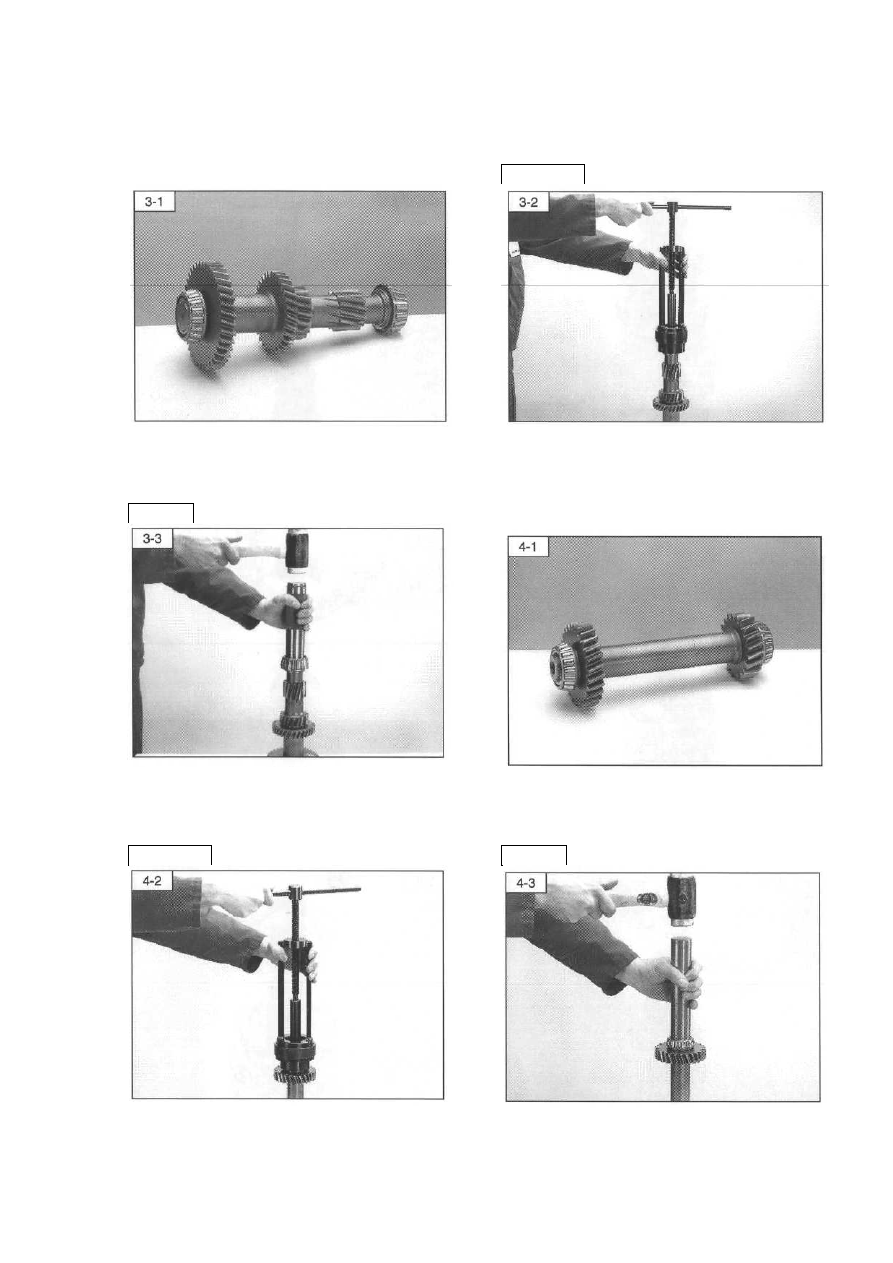

3 – РАЗБОРКА И СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА
4 – РАЗБОРКА И СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА ЗАДНЕГО ХОДА






РАЗБОРКА







Узел промежуточного вала





Используя  соответствующий  съёмник  для
подшипников,  снимите  передний  и  задний
подшипники промежуточного вала.







СБОРКА







Используя трубу подходящих размеров, уста-
новите на  место  передний  и  задний  подшип-
ники.





Узел промежуточного вала заднего хода







РАЗБОРКА



СБОРКА







Используя  соответствующий  съёмник  под-
шипников,  снимите  передние  и  задние  под-
шипники.



Используя трубу подходящих размеров, уста-
новите  на  место  передний  и  задний  подшип-
ники.

33

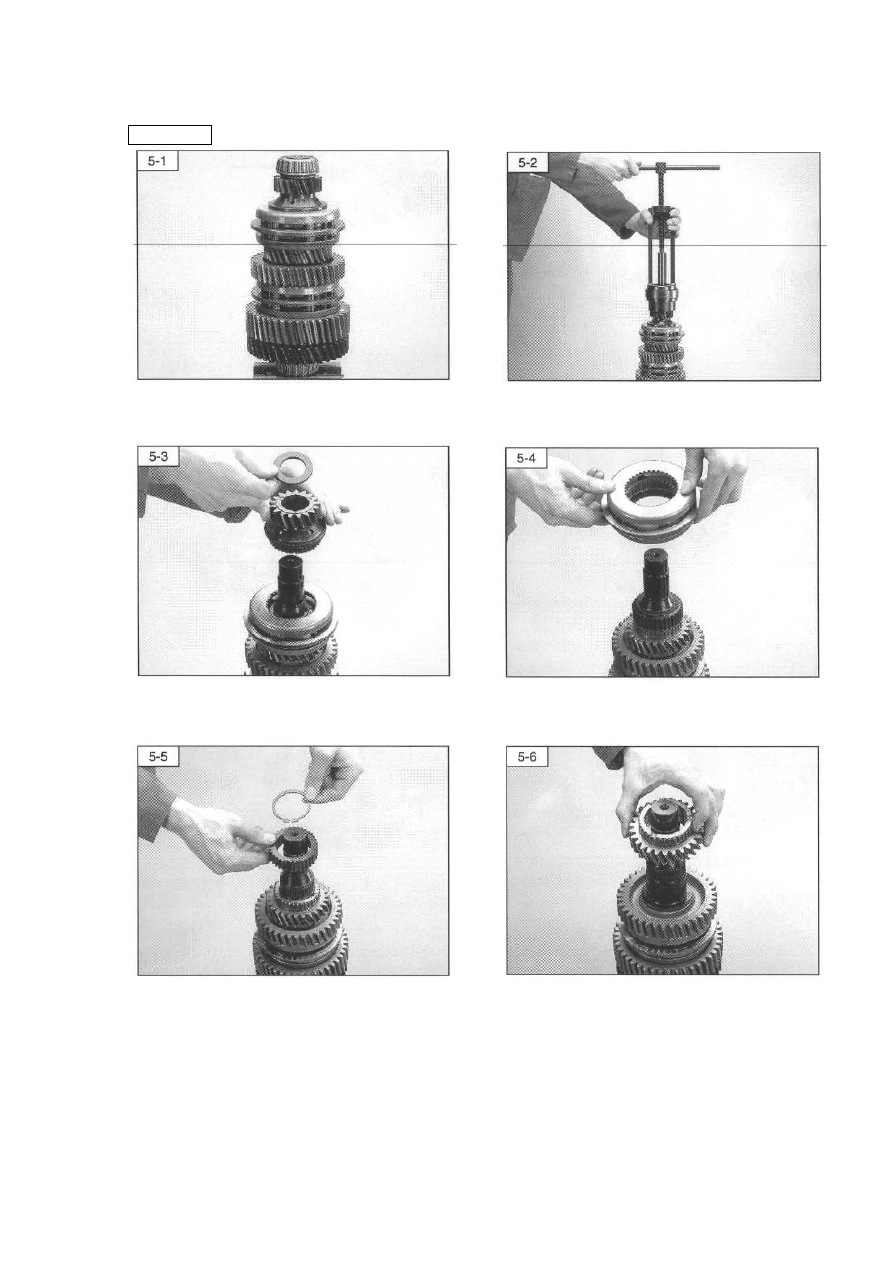

5 – РАЗБОРКА И СБОРКА ВЫХОДНОГО ВАЛА



РАЗБОРКА









Расположите узел вала в тисках с мягкими губ-
ками

  Используя  соответствующий  съёмник  под-

шипников, снимите передний подшипник.











Снимите  упорную  шайбу  с  четвёртым  зубча-
тым колесом



  Снимите  узел  синхронизаторов 3-й/4-й  пере-

дачи






Снимите  разрезное  пружинное  кольцо  и  сту-
пицу синхронизатора.

  Снимите третье зубчатое колесо.



34

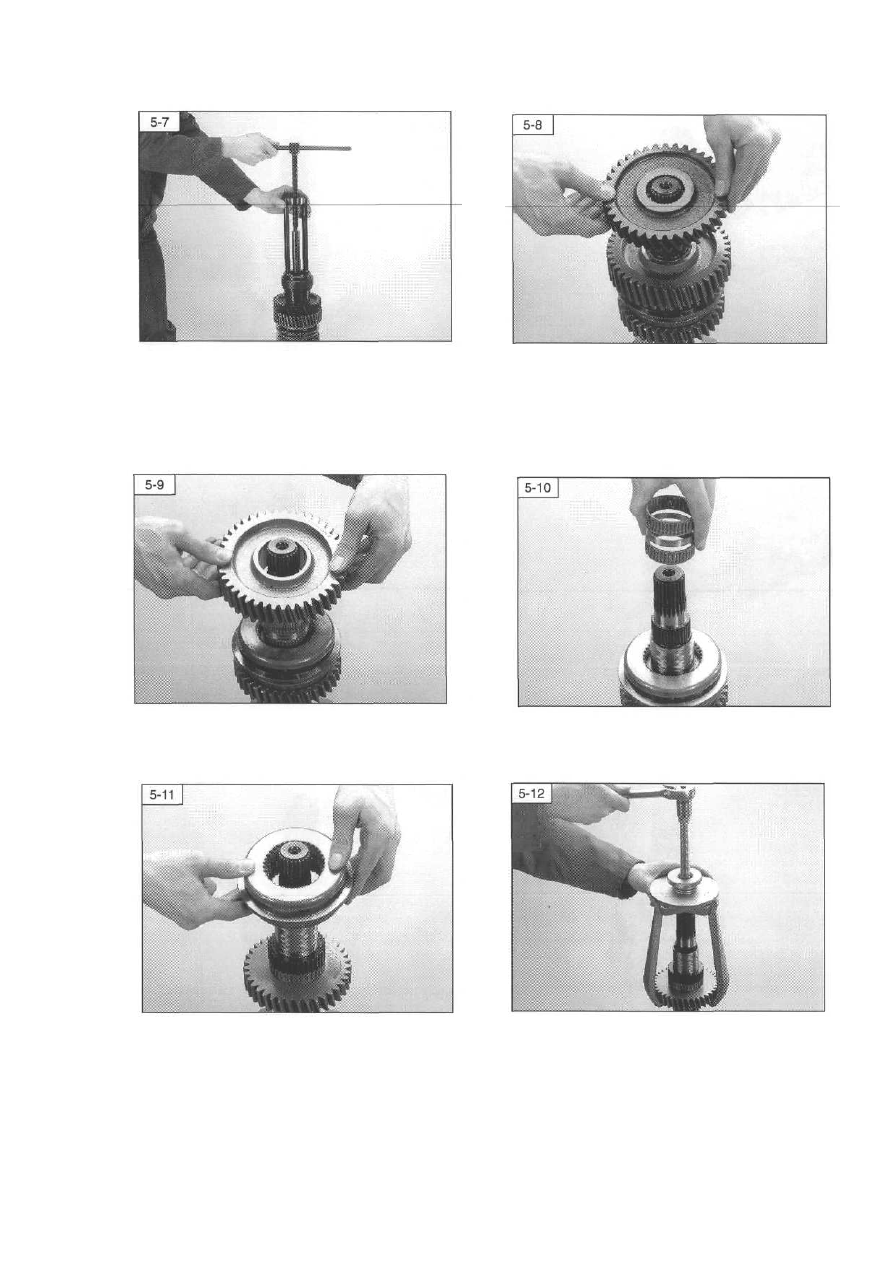

Переверните вал и снимите задний подшипник,
используя  соответствующий  съёмник  подшип-
ников.

  ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:

Снимите зубчатое колесо привода на 4 колеса.
ВЕРСИЯ  С  ПРИВОДОМ  НА 2 КОЛЕСА:  На
моделях с приводом на 2 колеса на место зуб-
чатого колеса устанавливается прокладка.








Снимите первое зубчатое колесо.

Снимите  игольчатые  подшипники  и  проклад-
ку.











Снимите  узел  синхронизаторов 1-й/2-й  переда-
чи.

  Используя подходящий съёмник подшипников

или  пресс,  снимите  опорную  втулку,  ступицу
синхронизатора и второе зубчатое колесо.
