2 – РАЗБОРКА И СБОРКА ВХОДНОГО ВАЛА



РАЗБОРКА

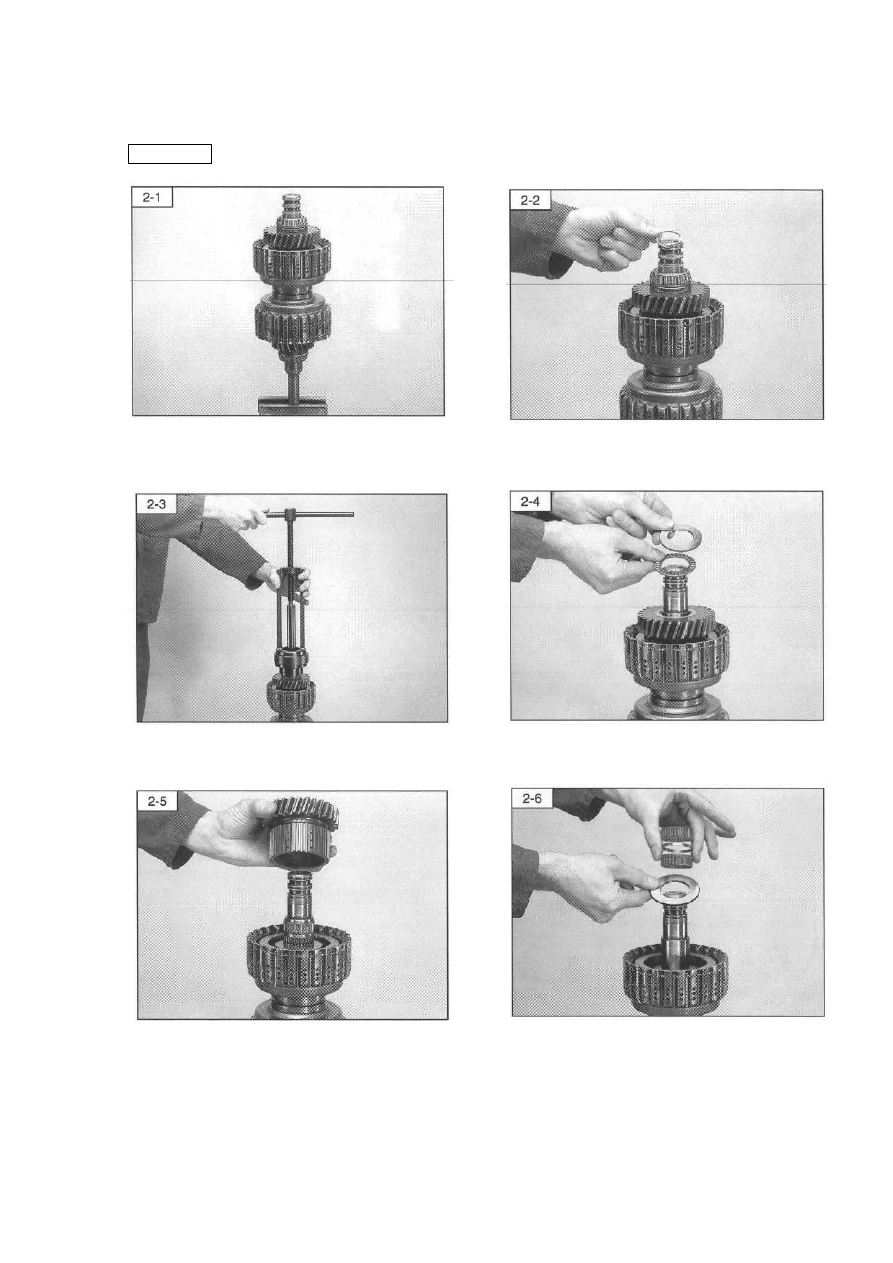

Закрепите вал в тиски с мягкими губками, как
показано на рисунке.



Удалите  и  выбросьте 3 уплотнительных
кольца.











Используйте  соответствующий  съёмник  под-
шипников для снятия заднего подшипника.



Снимите  упорную  шайбу  и  игольчатый  под-
шипник.











Снимите  первичное  зубчатое  колесо  заднего
хода.



Снимите  подшипник, прокладку, подшипник
и упорную шайбу.



28

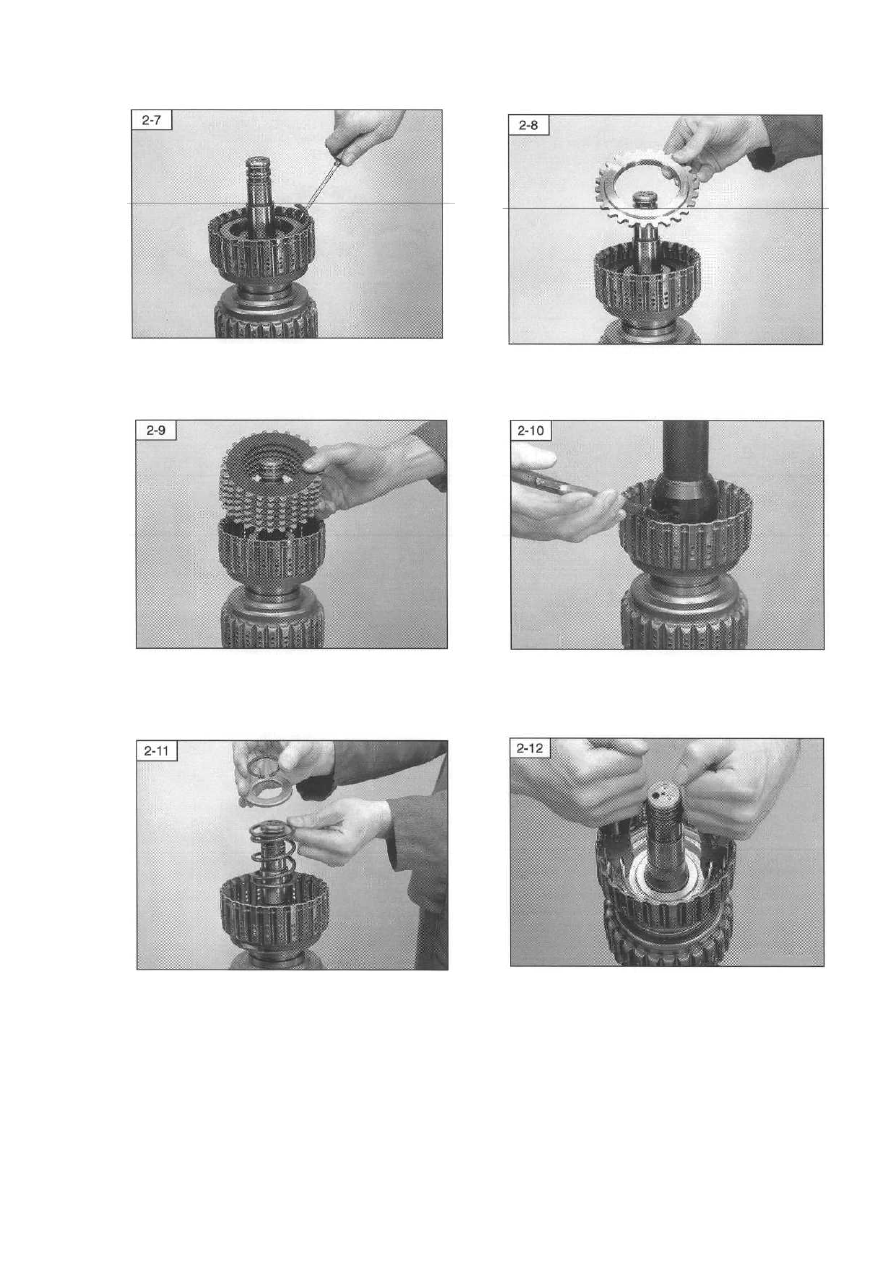

Снимите кольцо, удерживающее пакет муфт.   Снимите  пластину,  удерживающую  пакет

муфт.











Снимите пакет муфт.

Используя подходящий инструмент, сожмите
пружину  поршня  и  освободите  разрезное
пружинное кольцо













Снимите  разрезное  пружинное  кольцо,  фик-
сатор и пружину.



Используя  щипцы,  вытяните  поршень  из  ба-
рабана.



29

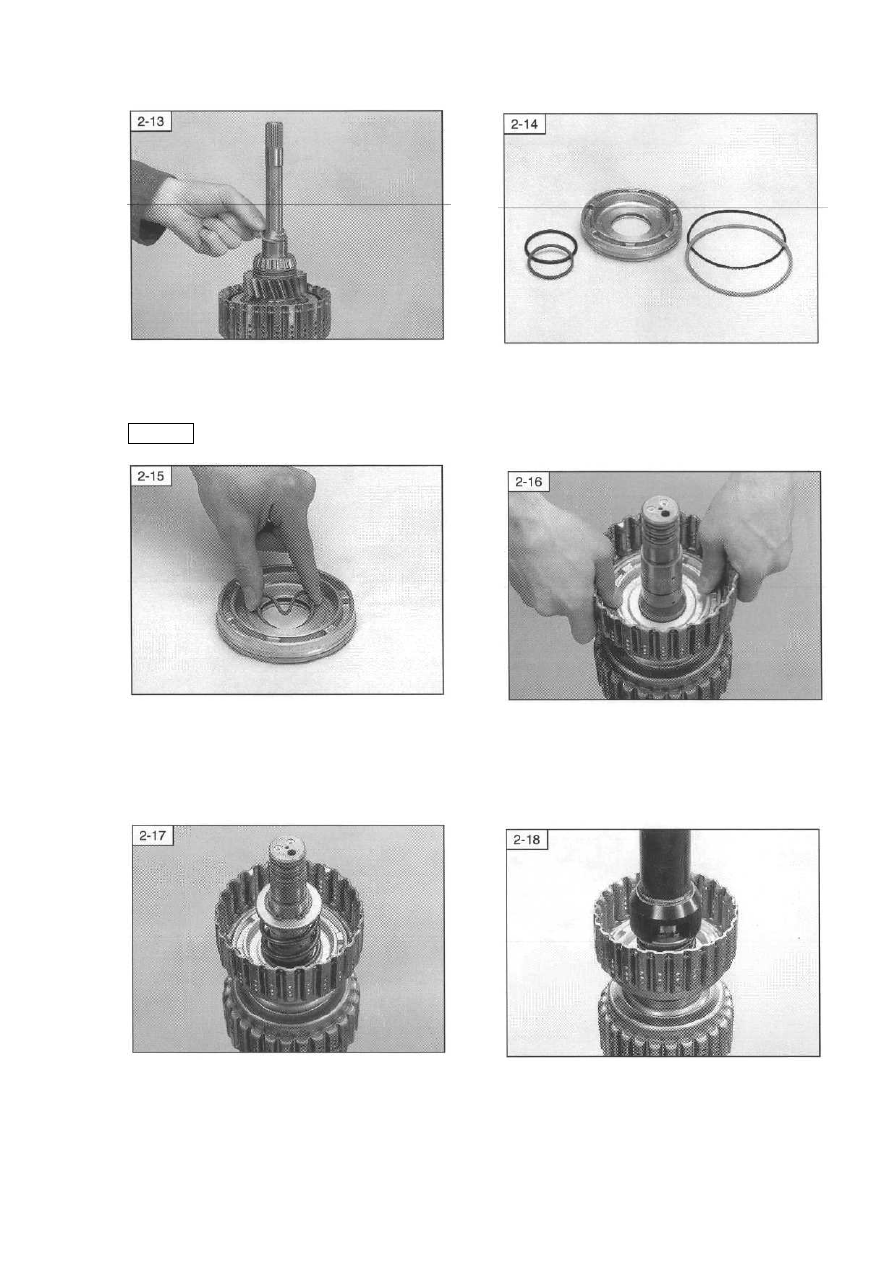

Переверните  вал  и  снимите  уплотнительное
кольцо.  Повторите  процедуры  с 2-3 по 2-12
для разборки пакета муфт переднего хода.



Снимите  и  выбросьте  поршневые  уплотни-
тельные кольца и кольцевые уплотнения.



СБОРКА





Обновите  поршневые  уплотнительные  коль-
ца  и  кольцевые  уплотнения.  Для  облегчения
сборки  согните  внутреннее  уплотнительное
кольцо  в  форме  сердечка,  как  показано  на
рисунке.



Используя  трансмиссионную  жидкость  для
смазки  уплотнений,  втолкните  поршень  в  ба-
рабан.











Установите  на  место  пружину,  фиксатор  и
разрезное  пружинное  кольцо,  как  показано
на рисунке.



Используя  подходящий  инструмент,  сожмите
пружину  и  установите  разрезное  пружинное
кольцо в его канавку.



30

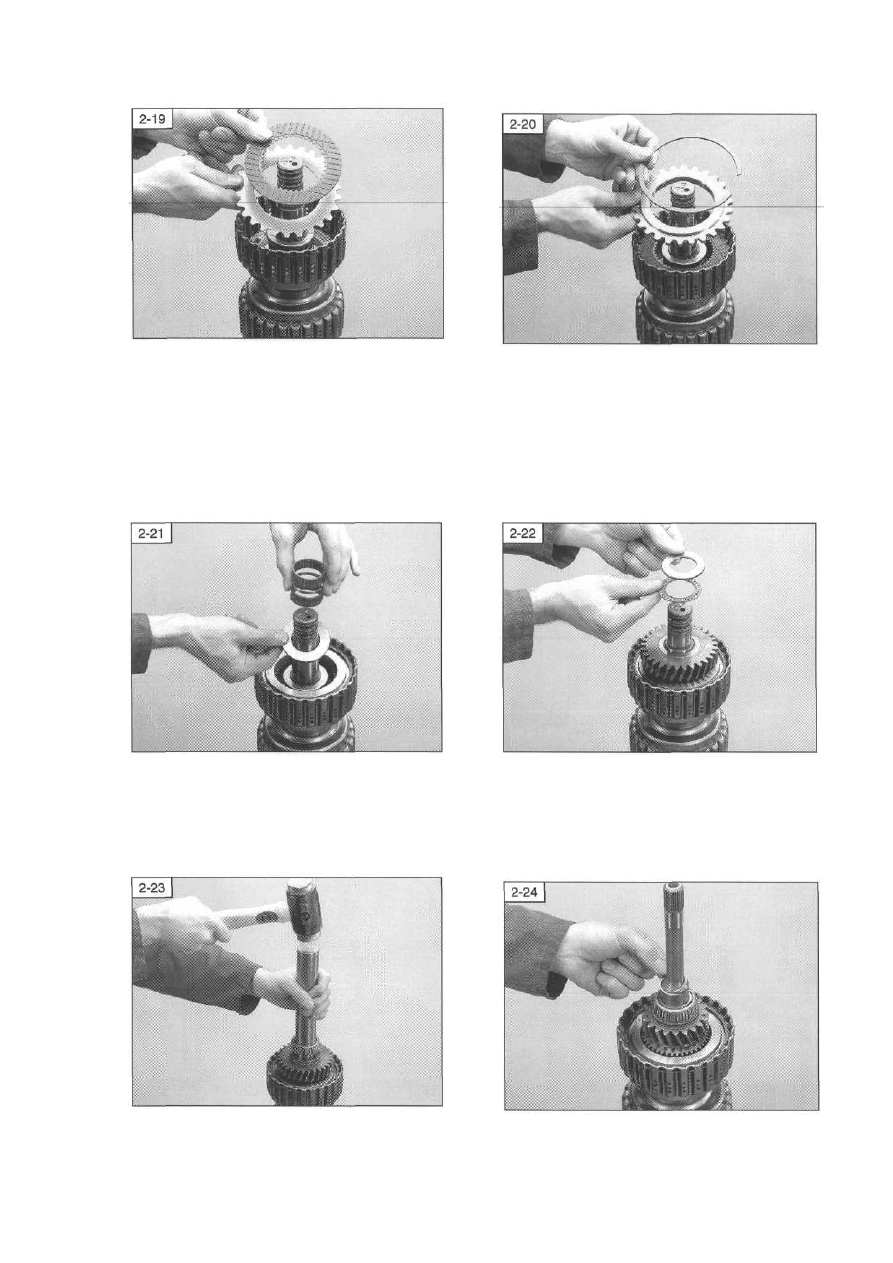

Устанавливайте на место попеременно диск,
имеющий внешние шлицы (гладкий), а затем
диск, имеющий внутренние шлицы (фрикци-
онный), до тех пор, пока не будет установле-
но по шесть дисков каждого типа.

ПРИМЕЧАНИЕ:  Новые  фрикционные  диски
следует  погрузить  в  трансмиссионную  жид-
кость, как минимум, на 3 часа перед сборкой.



Установите  на  место  пластину,  удерживаю-
щую пакет муфт, а затем установите на место
удерживающий зажим.













Установите  на  место  упорную  шайбу,  под-
шипник, прокладку и подшипник.





Совместите  шлицы  дисков  муфты  и  устано-
вите на место первичное зубчатое колесо. За-
тем  установите  на  место  игольчатый  под-
шипник  и  упорную  шайбу,  как  показано  на
рисунке.









Используя  трубу  походящих  размеров, уста-
новите на место подшипник, как показано на
рисунке.





Переверните  вал  и  повторите  процедуры  с
2:15  по 2:23. Затем  установите  уплотнитель-
ное кольцо, как показано на рисунке.

31
