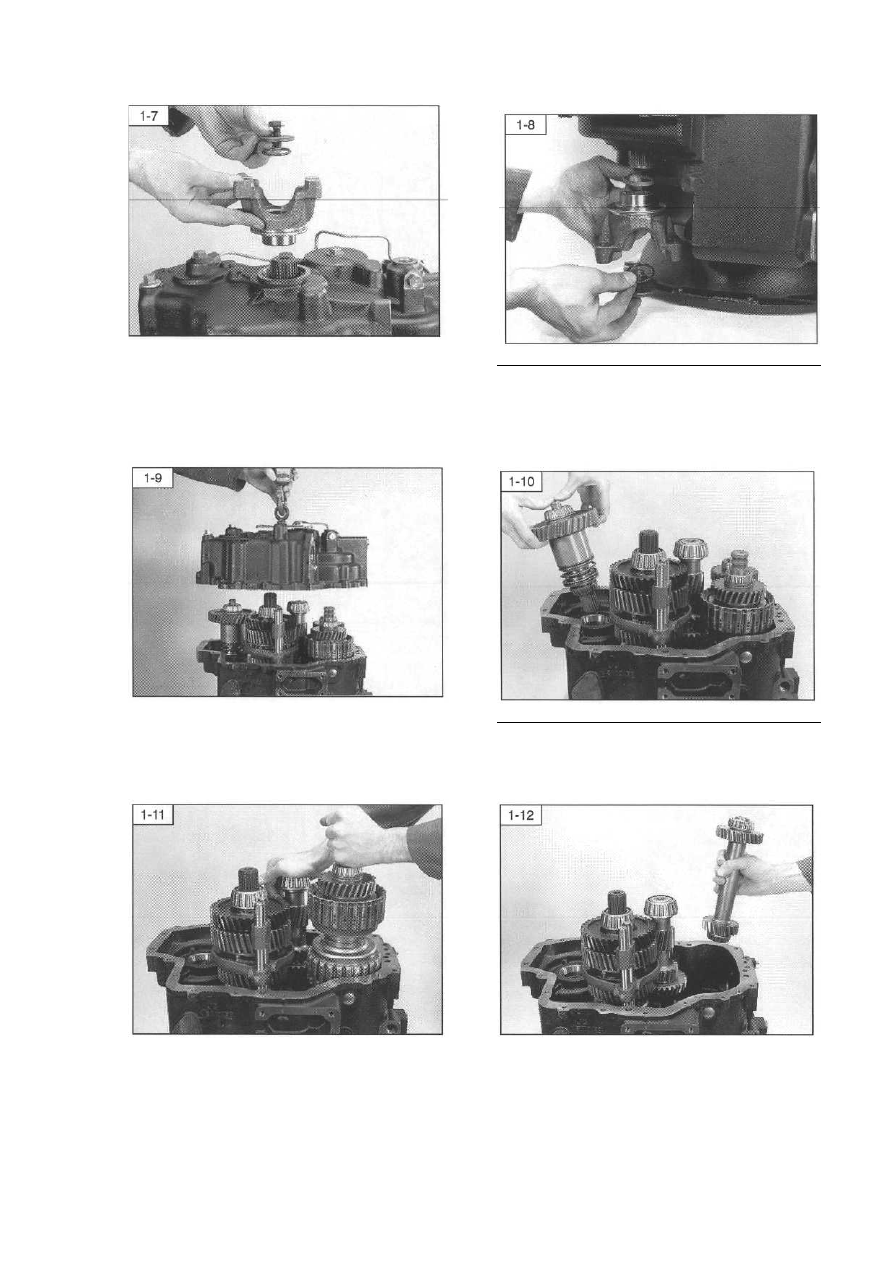

Выверните болт, снимите шайбу и кольцевое
уплотнение и извлеките выходной хомут.



ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:
Выверните болт, снимите шайбу и кольцевое
уплотнение  и  извлеките  хомут  для  привода
на 4 колеса  и  прокладку  (не  установлена  на
модели с приводом на 2 колеса)











Выверните 17 винтов  и,  используя  подходя-
щую  лебёдку,  поднимите  задний  картер
трансмиссии.  Примечание:  В  процессе  сня-
тия  конусы  подшипников  и  регулировочные
прокладки могут выпасть из заднего картера.



ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:
Снимите  узел  оси  привода  на 4 колеса  (не
установлен на модели с приводом на два ко-
леса)





Наклоните  промежуточный  вал  и  извлеките
узел входного вала



Извлеките  узел  промежуточного  вала  холо-
стого хода.



24

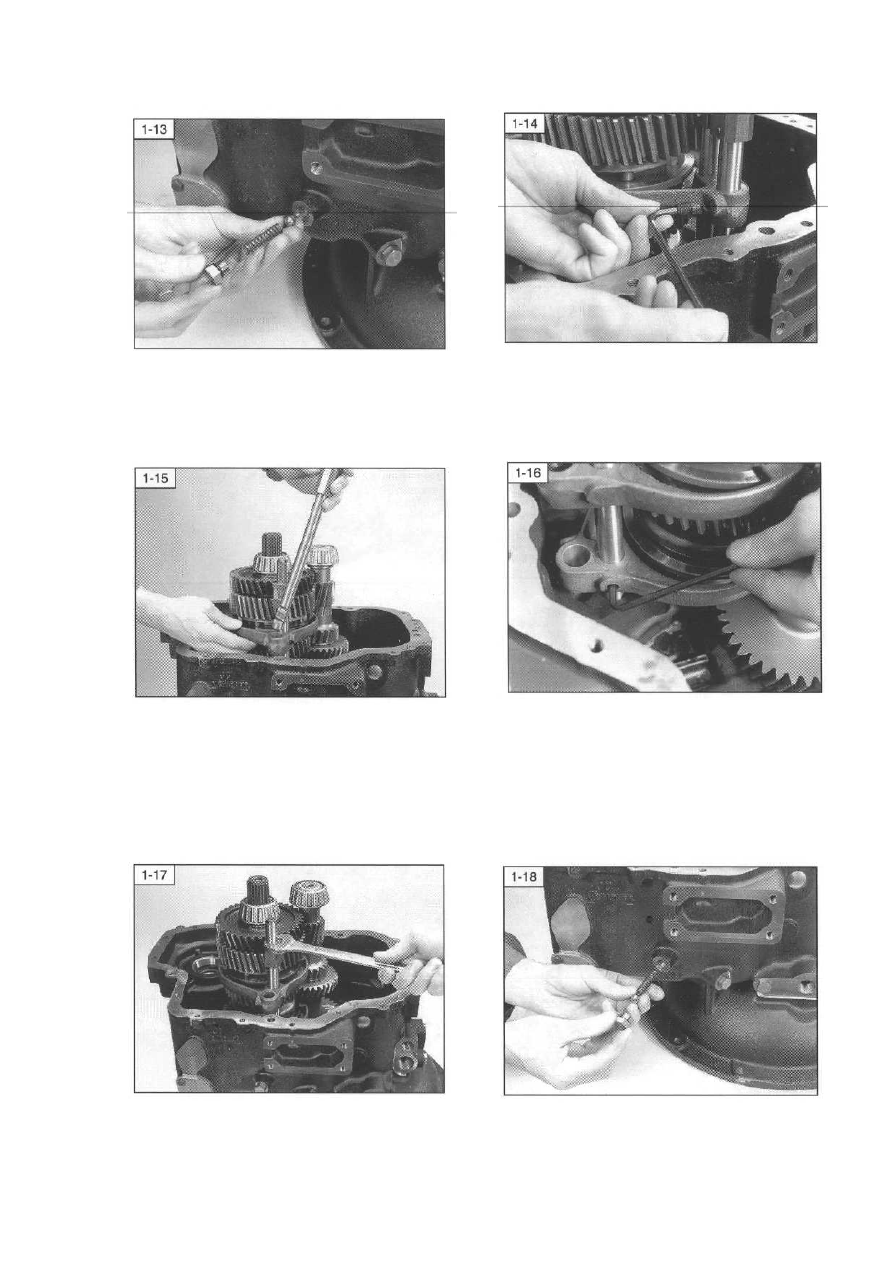

Выверните  стопорную  пробку,  пружину  и
шарик



Убедитесь  в  том,  что  оба  синхронизатора  ус-
тановлены  в  нейтральном  положении,  после
чего выверните винт вилки включения 1-й/ 2-й
передачи.











Извлеките штангу включения 1-й/ 2-й переда-
чи  из  картера.  Затем,  используя  магнитный
зонд,  извлеките  блокировочный  шарик  из
удерживающего канала.



Выверните винт вилки включения 3-й/ 4-й пе-
редачи.
Указание  по  безопасности:  перед  тем,  как
пытаться  извлечь  направляющую  включения
3-й/4-й передачи, установите на место стопор-
ную  пробку,  поскольку  шарик  и  пружина  мо-
гут вылететь и причинить травму.













Поверните штангу включения 3-й/4-й переда-
чи на 90

° и извлеките её из картера.



Выверните  стопорную  пробку,  внутренний
стопорный шарик и пружину.



25

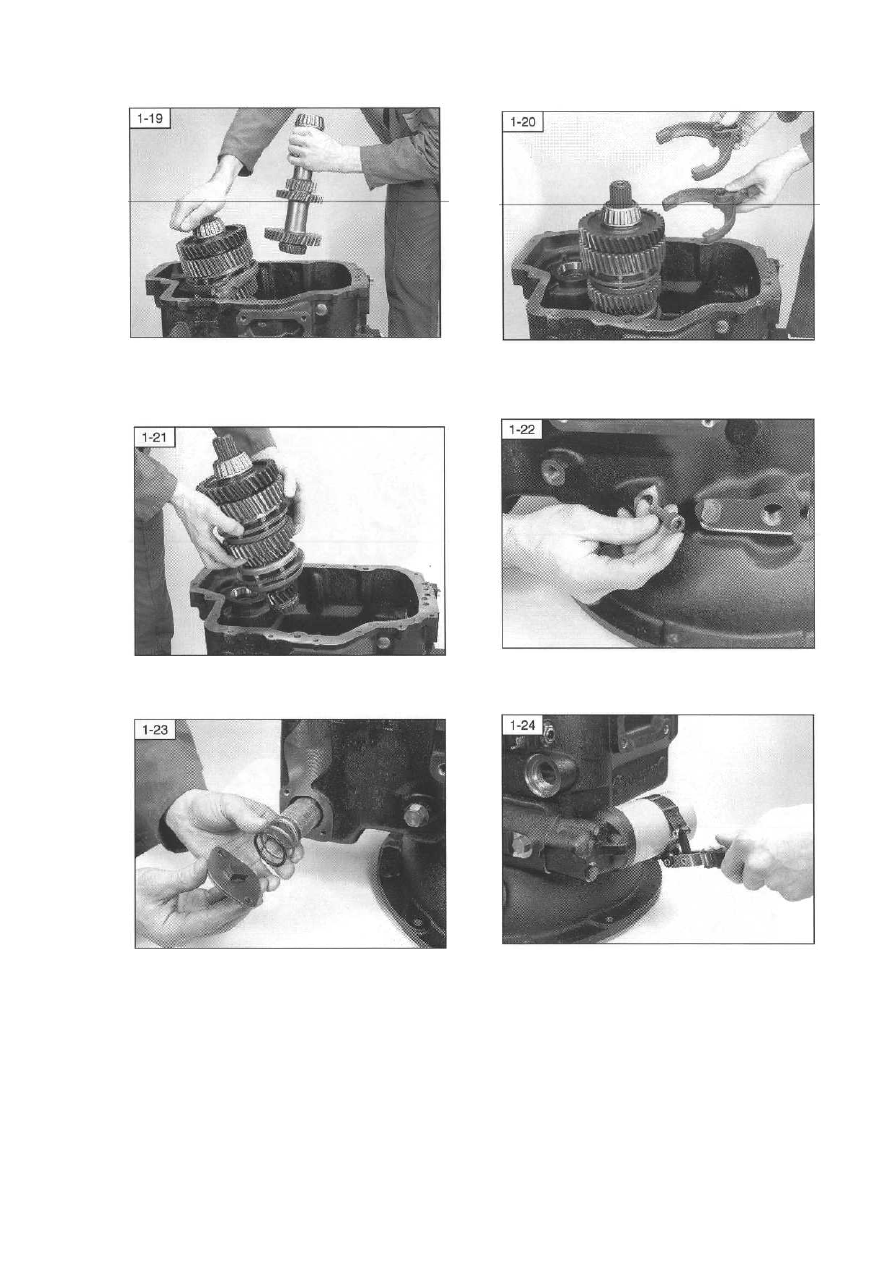

Извлеките узел промежуточного вала.

Извлеките вилки включения 1-й/2-й и 3-й/4-й
передачи









Извлеките узел выходного вала



Выверните  стопорный  винт 3-й  передачи
(при его наличии)













Выверните 2 винта и извлеките крышку сет-
чатого  фильтра,  кольцевое  уплотнение,  про-
кладку и сетчатый фильтр.



Используя  ленточный  ключ,  удалите  и  вы-
бросьте масляный фильтр.



26

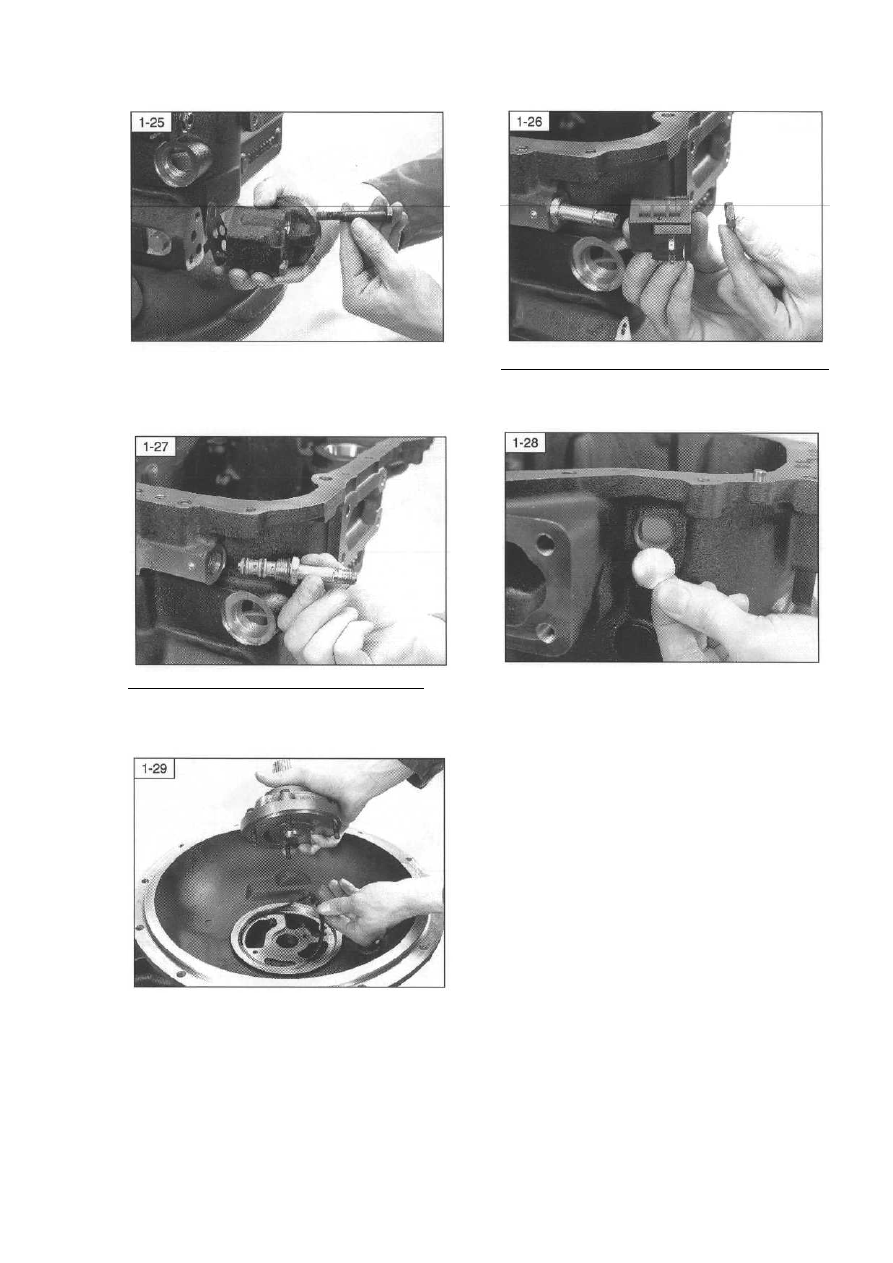

Выверните 2 болта и извлеките гнездо и про-
кладку масляного фильтра.



ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:
Снимите катушку электромагнитного клапана
привода на 4 колеса и фиксирующую гайку.













ВЕРСИЯ С ПРИВОДОМ НА 4 КОЛЕСА: Из-
влеките золотник электромагнитного клапана
привода на 4 колеса.



Извлеките  и  выбросьте  расширяющуюся
пробку  из  отверстия  доступа  к  регулировоч-
ным прокладкам.











Переверните  картер.  Выверните 4 винта  и
медные  шайбы,  после  чего  снимите  узел  на-
соса и уплотнительное кольцо.
