ПРОВЕРКА ДАВЛЕНИЯ


-

При выполнении проверки давления трансмиссионное масло должно иметь температуру при-
близительно 80

°С.

-

Стояночный тормоз должен быть приведён в действие.

-

Все штуцера для проверки давления должны иметь 9/16-дюймовую резьбу UNF.

-

Необходим манометр, рассчитанный на давление, как минимум, 0-20 бар.

-

За информацией по номерам штуцеров для измерения давления, манометров или шлангов по
каталогу  обращайтесь,  пожалуйста,  к  каталогу  запасных  частей  «Коробка  передач»  за  номе-
ром 547037.

-

Давления  пакета  фрикционных  дисков  муфты  сцепления  при  движении  вперёд,  назад  и  при
приводе  на  четыре  колеса  должно  быть  ниже  давления  масляного  насоса  не  более  чем  на 1
бар.














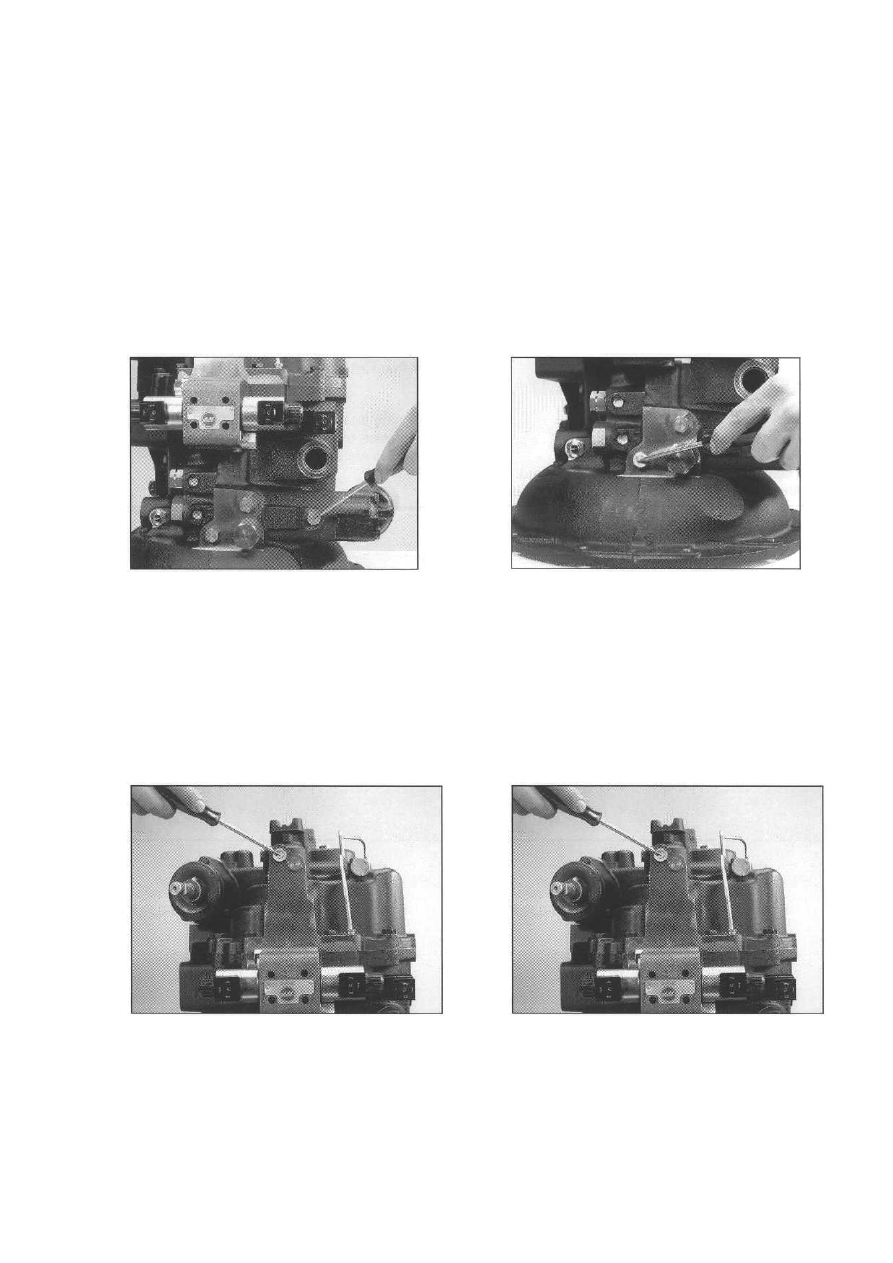

ШТУЦЕР  ДЛЯ  ИЗМЕРЕНИЯ  ДАВЛЕНИЯ
МАСЛЯНОГО НАСОСА
Давление должно быть 14,5

± 1 бар при мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).



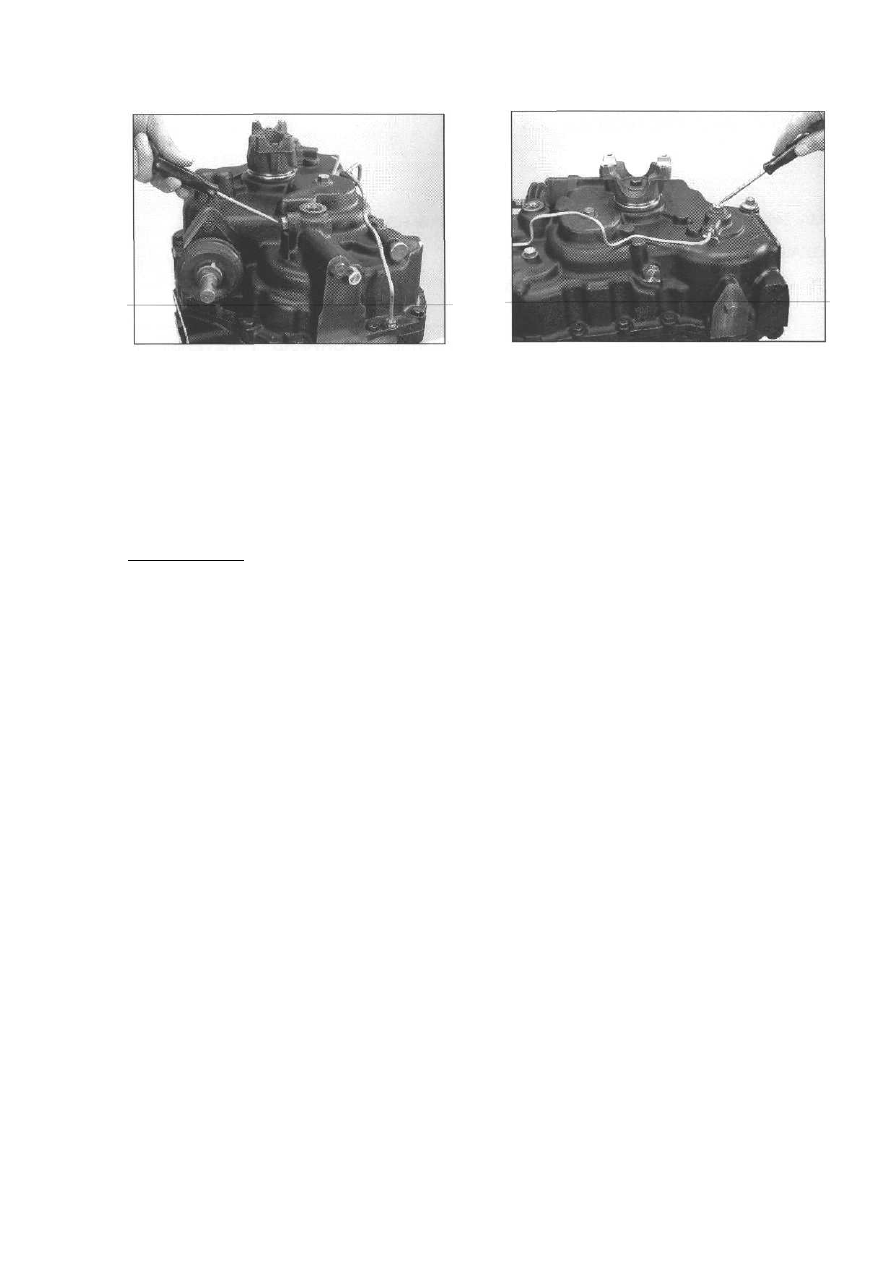

КОНТРОЛЬНАЯ

ТОЧКА

ДАВЛЕНИЯ

СРАБАТЫВАНИЯ

ПРЕДОХРАНИТЕЛЬ-

НОГО  КЛАПАНА  ГИДРОТРАНСФОРМА-
ТОРА
Давление должно быть 6,5

± 1,5 бар при мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).



















КОНТРОЛЬНАЯ

ТОЧКА

ДАВЛЕНИЯ

МУФТЫ ПРИ ДВИЖЕНИИ ВПЕРЁД
Давление должно быть 14,5

± 1 бар при мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).



КОНТРОЛЬНАЯ

ТОЧКА

ДАВЛЕНИЯ

МУФТЫ ПРИ ДВИЖЕНИИ ВПЕРЁД
Давление должно быть 14,5

± 1 бар при мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).

16










КОНТРОЛЬНАЯ

ТОЧКА

ДАВЛЕНИЯ

СМАЗКИ
Давление  должно  быть 1,5

± 1 бар  при  мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).



КОНТРОЛЬНАЯ  ТОЧКА  ДАВЛЕНИЯ  ПРИ-
ВОДА НА ЧЕТЫРЕ КОЛЕСА
Давление должно быть 14

± 1,5 бар при мак-

симальной  частоте  вращения  коленчатого
вала

двигателя

(приблизительно 2500

об/мин).


ЧАСТОТА  ВРАЩЕНИЯ  ДВИГАТЕЛЯ  ПРИ  ПРОБУКСОВКЕ  ГИДРОТРАНСФОРМАТОРА:
1600

±50 об/мин.



17



ПОКАЗАНИЯ ДАВЛЕНИЯ НА КОРОБКЕ ПЕРЕДАЧ


ТИП и номер МАШИНЫ: ……………………… НАРАБОТКА В ЧАСАХ: ………………………
ТИП и номер КОРОБКИ ПЕРЕДАЧ: ……………………
(Снятие показаний должно производиться при минимальной температуре масла в коробке передач
80

°С)






НЕЙТРАЛЬНАЯ

ПЕРЕДАЧА

ПЕРЕДАЧА

ПЕРЕДНЕГО

ХОДА

ПЕРЕДАЧА

ЗАДНЕГО

ХОДА









НАСОС

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)















ГИДРОТРАНСФОРМАТОР

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)















СЛИВ СОДЕРЖИМОГО

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)

















НЕЙТРАЛЬНАЯ ПЕРЕДАЧА

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)

















ПЕРЕДАЧА ПЕРЕДНЕГО

ХОДА

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)

















ПЕРЕДАЧА ЗАДНЕГО ХОДА

Минимальная час-
тота вращения
(об/мин)
Максимальная час-
тота вращения
(об/мин)









КОММЕНТАРИИ: ………………………………………………………………………………………
………………………………………………………………………………………………………………

*ПОЛОМКА В НАЧАЛЕ: ………………………………………………………………………………
………………………………………………………………………………………………………………

*ОПРЕДЕЛЁННАЯ ПРИЧИНА ПОЛОМКИ: ………………………………………………………
………………………………………………………………………………………………………………

18



СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ


- 479307  Ручной пресс
- 479309  Цанга для снятия подшипников входного вала и промежуточного вала заднего хода
- 563390  Цанга для снятия подшипников привода на четыре колеса
- 563391  Цанга для снятия переднего подшипника выходного вала
- 563392  Цанга для снятия задних подшипников промежуточного вала и выходного вала
- 563394  Цанга для снятия переднего подшипника промежуточного вала
- 563393  Приспособление для сжатия пружины входного вала
- 563395  Переходник подклинивания

РЕКОМЕНДОВАННЫЕ РАЗМЕРЫ ТРУБ ДЛЯ СМЕНЫ ПОДШИПНИКОВ



Внутренний диа-

метр

Наружный диа-

метр

Подшипник  промежуточного  вала,  задний  подшипник
выходного вала и подшипник привода на четыре колеса

41 мм 47

мм

Подшипники  промежуточного  вала  заднего  хода,  перед-
ние подшипники выходного вала и подшипники входного
вала

36 мм 41

мм

Опорная втулка первого зубчатого колеса выходного вала 50,5

мм 55

мм


Заглушка для установки на место внутренней упорной пружины и шарика может быть изготовлена
с использованием куска прутка диаметром 18 мм и длиной 25 мм.
