Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 219



КОРОБКА ПЕРЕДАЧ (детали механизма – зубчатые колёса)







8

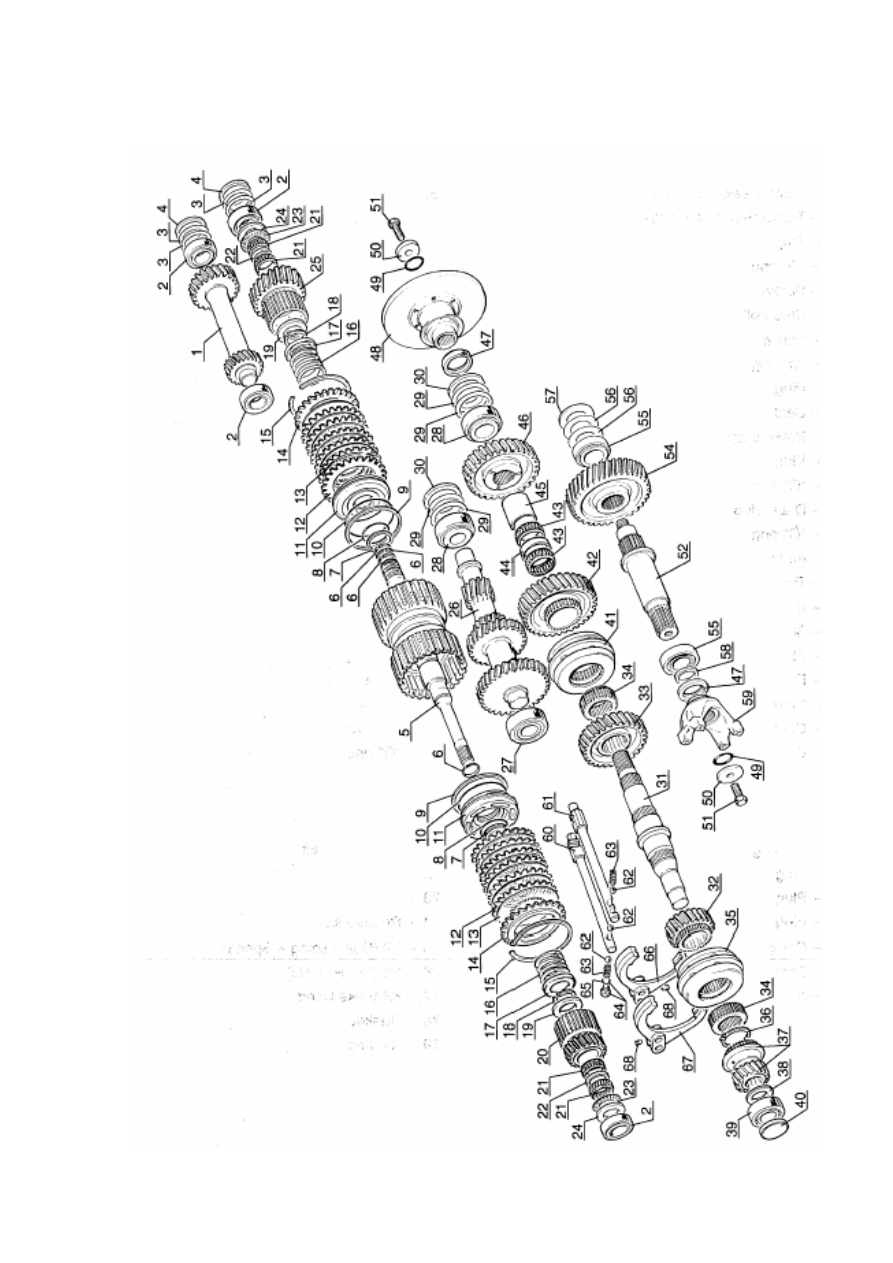

КОРОБКА ПЕРЕДАЧ (детали механизма – зубчатые колёса)




1 – Свободно вращающееся колесо заднего хода
2 – Подшипник
3 – Регулировочная прокладка
4 – Прокладка
5 – Входной вал
6 – Уплотнение
7 – Уплотнение (внутреннее)
8 – Кольцевое уплотнение
9 – Уплотнение (наружное)
10 – Кольцевое уплотнение
11 – Поршень
12 – Диск сцепления
13 – Фрикционный диск
14 – Зубчатое колесо
15 – Разрезное пружинное кольцо
16 – Пружина
17 – Втулка
18 – Разрезное пружинное кольцо
19 – Упорная шайба
20 – Первичное зубчатое колесо движения впе-
рёд
21 – Роликовый подшипник
22 – Прокладка
23 – Подшипник
24 – Стопорная шайба
25 – Первичное зубчатое колесо движения назад
26 – Промежуточный вал
27 – Подшипник
28 – Подшипник
29 – Регулировочная прокладка
30 – Прокладка
31 – Выходной вал
32 – Третье зубчатое колесо
33 – Второе зубчатое колесо
34 – Соединительная муфта
35 – Узел синхронизатора
36 – Разрезное пружинное кольцо
37 – Четвёртое зубчатое колесо
38 – Подшипник
39 – Подшипник
40 – Заглушка

41 – Узел синхронизатора
42 – Первое зубчатое колесо выходного вала
43 – Подшипник
44 – Прокладка
45 – Муфта
46 – Ведущее зубчатое колесо выходного вала
47 – Уплотнение
48 – Фланец муфты
49 – Кольцевое уплотнение
50 – Шайба
51 – Винт
52 – Выходной вал
54 – Зубчатое колесо (37 зубьев)
55 – Подшипник
56 – Регулировочная прокладка
57 – Прокладка
58 – Прокладка
59 – Торцевой хомут
60 – Шток включения 1-й и 2-й передач
61 – Шток включения 3-й и 4-й передач
62 – Шарик
63 – Пружина
64 – Пробка
65 – Кольцевое уплотнение
66 – Вилка включения 1-й и 2-й передач
67 – Вилка включения 3-й и 4-й передач
68 – Винт



9



КОРОБКА ПЕРЕДАЧ (детали электромагнитного регулировочного клапана)






10

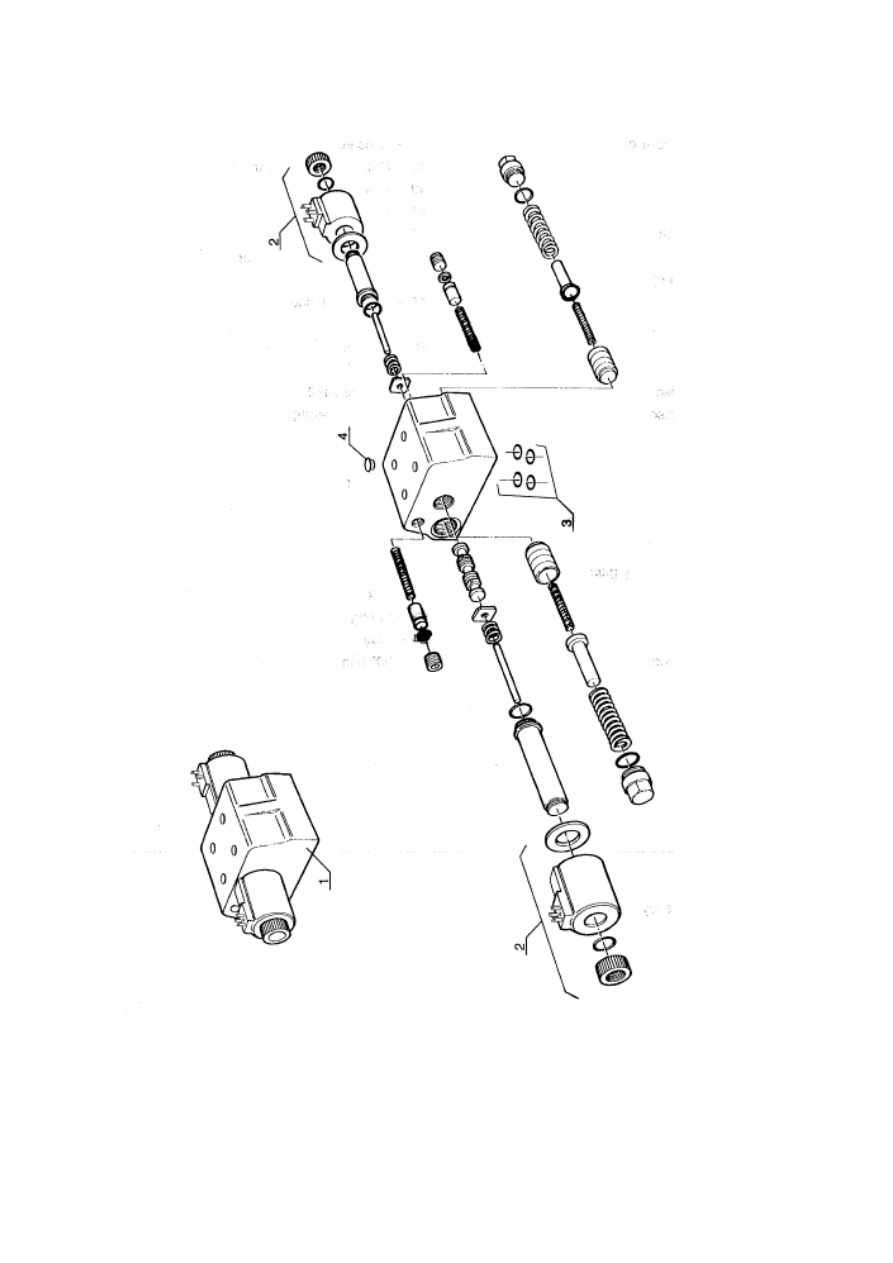

КОРОБКА ПЕРЕДАЧ (детали электромагнитного регулировочного клапана)




1 – Электромагнитный регулировочный клапан в сборе
2 – Соленоид
3 – Комплект уплотнительных элементов
4 – Пробка
