Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 218

















4

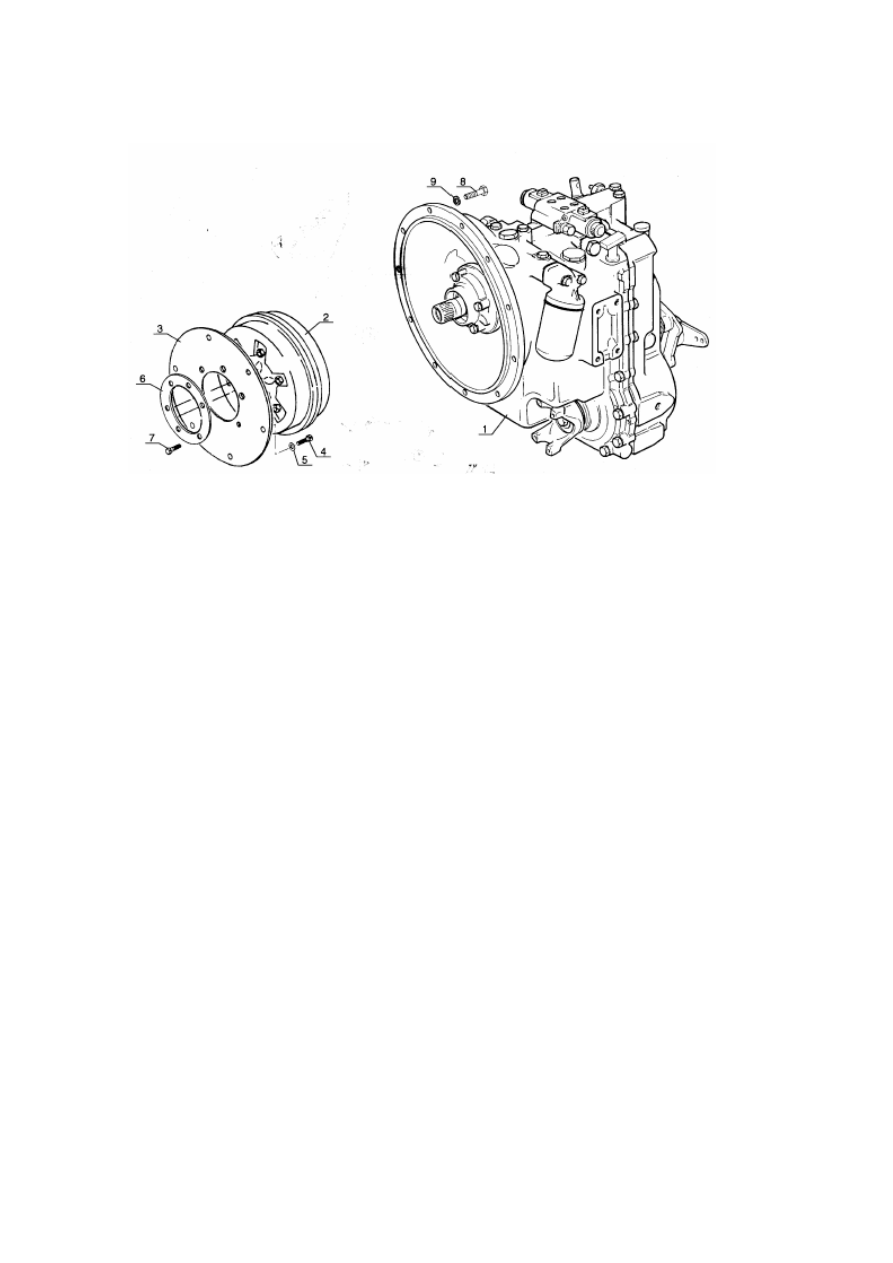

КОРОБКА ПЕРЕДАЧ И ГИДРОТРАНСФОРМАТОР






1 – Коробка передач в сборе
2 – Гидротрансформатор
3 – Промежуточный диск
4 – Винт
5 – Шайба
6 – Усиливающая пластина гидротрансформатора
7 – Винт
8 – Винт
9 – Шайба


5



КОРОБКА ПЕРЕДАЧ (детали)






6

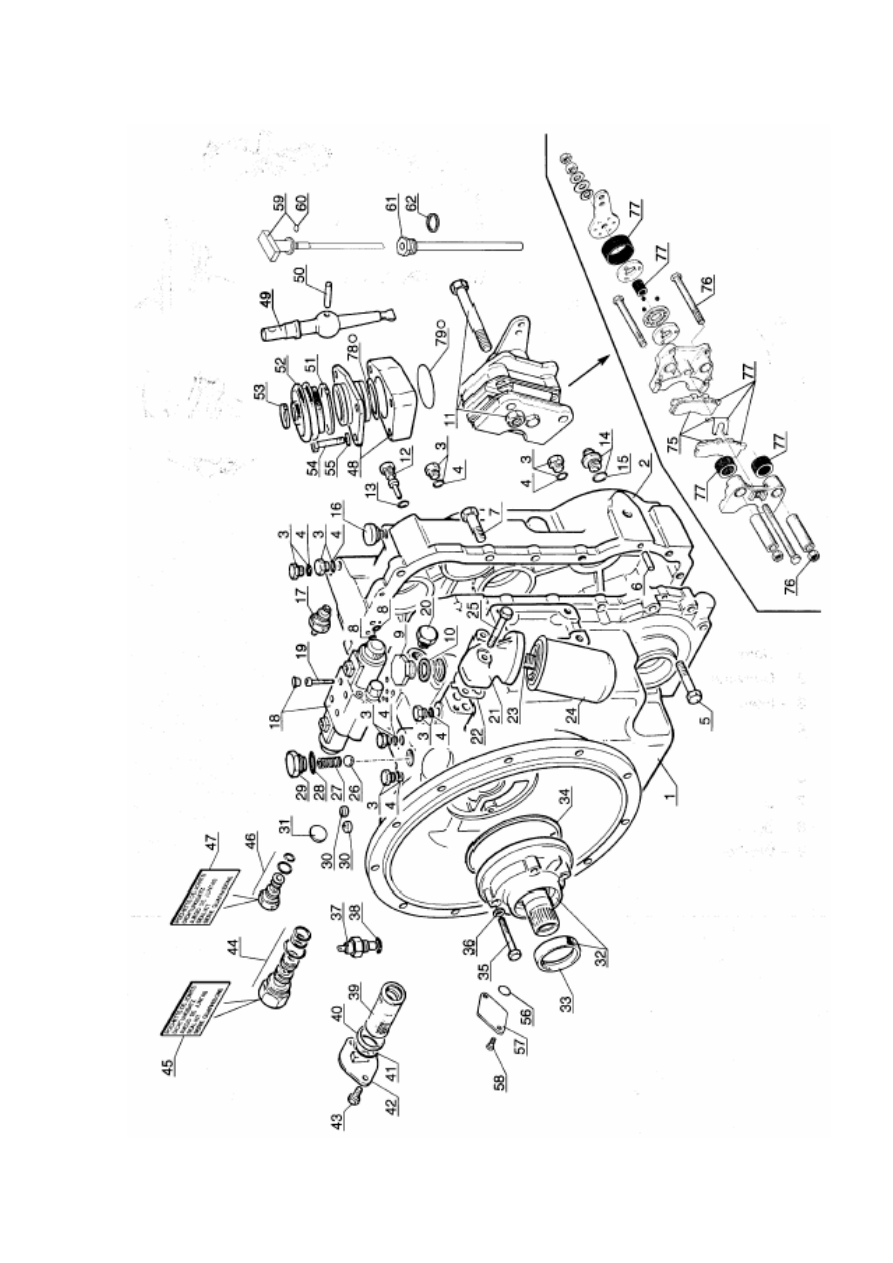

КОРОБКА ПЕРЕДАЧ (детали)




1 – Картер трансмиссии
2 – Задний картер трансмиссии
3 – Заглушка
4 – Кольцевое уплотнение
5 – Винт
6 – Резьбовая шпилька
7 – Винт
8 – Кольцевое уплотнение
9 – Пробка
10 – Уплотнение
11 – Тормоз в сборе
12 – Пробка
13 – Кольцевое уплотнение
14 – Пробка сливного отверстия
15 – Кольцевое уплотнение
16 – Воздушный дыхательный клапан
17 – Датчик давления трансмиссионного масла
18 – Электромагнитный регулировочный кла-
пан в сборе
19 – Винт
20 – Пробка
21 – Кожух фильтра
22 – Прокладка
23 – Соединительный разъём
24 – Масляный фильтр
25 – Винт
26 – Шарик
27 – Пружина
28 – Кольцевое уплотнение
29 – Пробка
30 – Пробка
31 – Пробка
32 – Насос в сборе
33 – Уплотнение
34 – Кольцевое уплотнение
35 – Винт
36 – Шайба

37 – Датчик температуры масла
38 – Кольцевое уплотнение
39 – Сетчатый фильтр на всасывающей линии
40 – Шайба
41 – Кольцевое уплотнение
42 – Крышка
43 – Винт
44 – Клапан (регулировка давления)
45 – Уплотнительный комплект
46 – Предохранительный клапан
47 – Уплотнительный комплект
48 – Верхнее седло
49 – Пятка рычага переключения передач
50 – Штырь
51 – Зажим
52 – Пылезащитный чехол
53 – Зажим
54 – Винт
55 – Шайба
56 – Кольцевое уплотнение
57 – Пластина
58 – Винт
59 – Уровень масла
60 – Кольцевое уплотнение
61 – Соединительный разъём
62 – Кольцевое уплотнение
70 – Комплект насоса
71 – Комплект мелких частей
72 – Комплект уплотнительных элементов
73 – Комплект уплотнительных элементов
74 – Ремонтный комплект
75 – Комплект (тормозная накладка + пружина)
76 – Комплект (винт + гайка)
77 – Комплект тормозных накладок
78 – Прокладка
79 – Кольцевое уплотнение



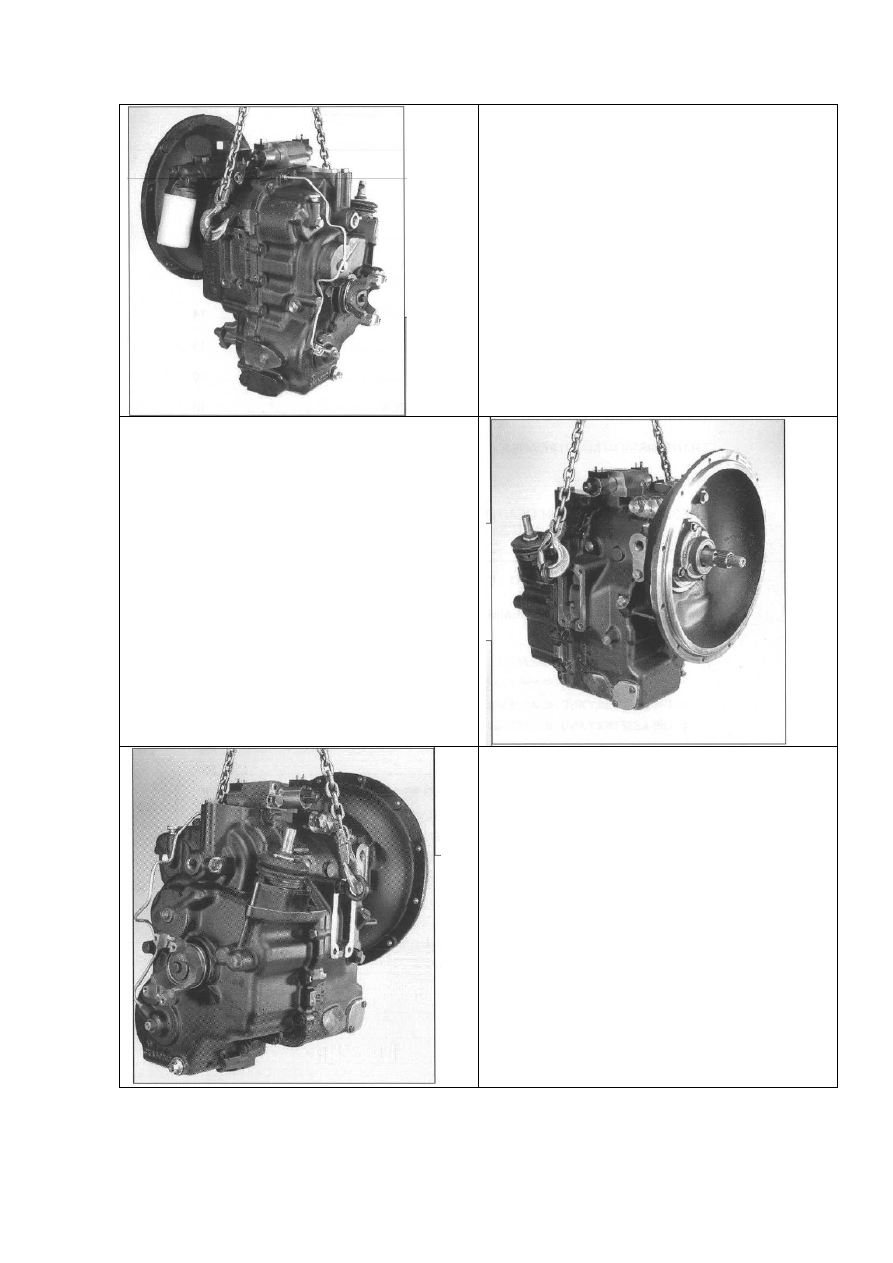

7
