 -56-


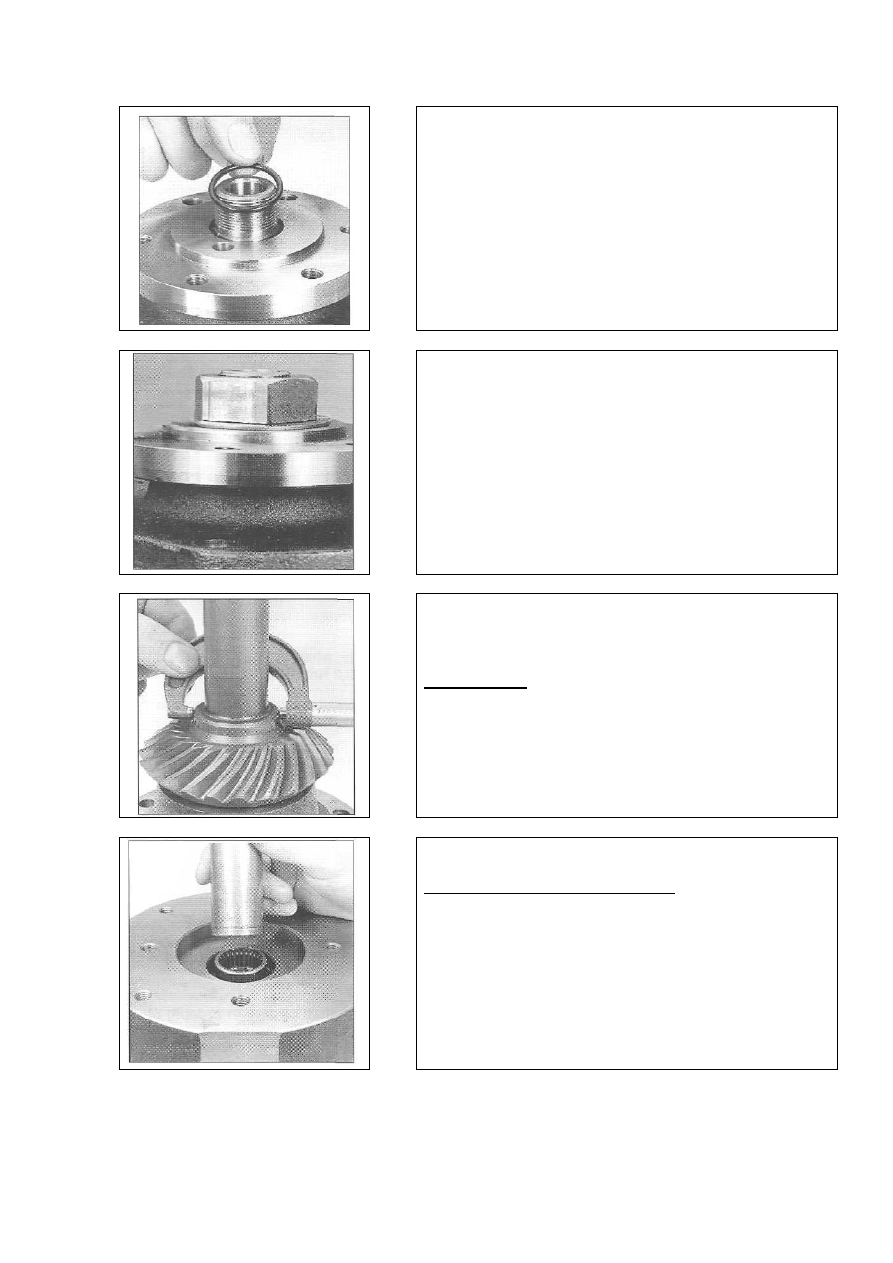

- Соберите узел заново, как описано выше.
-  При  окончательной  сборке  установите  кольцевое  уп-
лотнение под шайбу.










 -57-


-  Подтяните  гайку,  удерживающую  фланец,  и  изогните
шайбу с усиками, используя подходящий инструмент.










 -58-


- Измерите и запишите диаметр выходного вала.

Измерение D:












-59-


СБОРКА ГЛАВНОГО КАРТЕРА

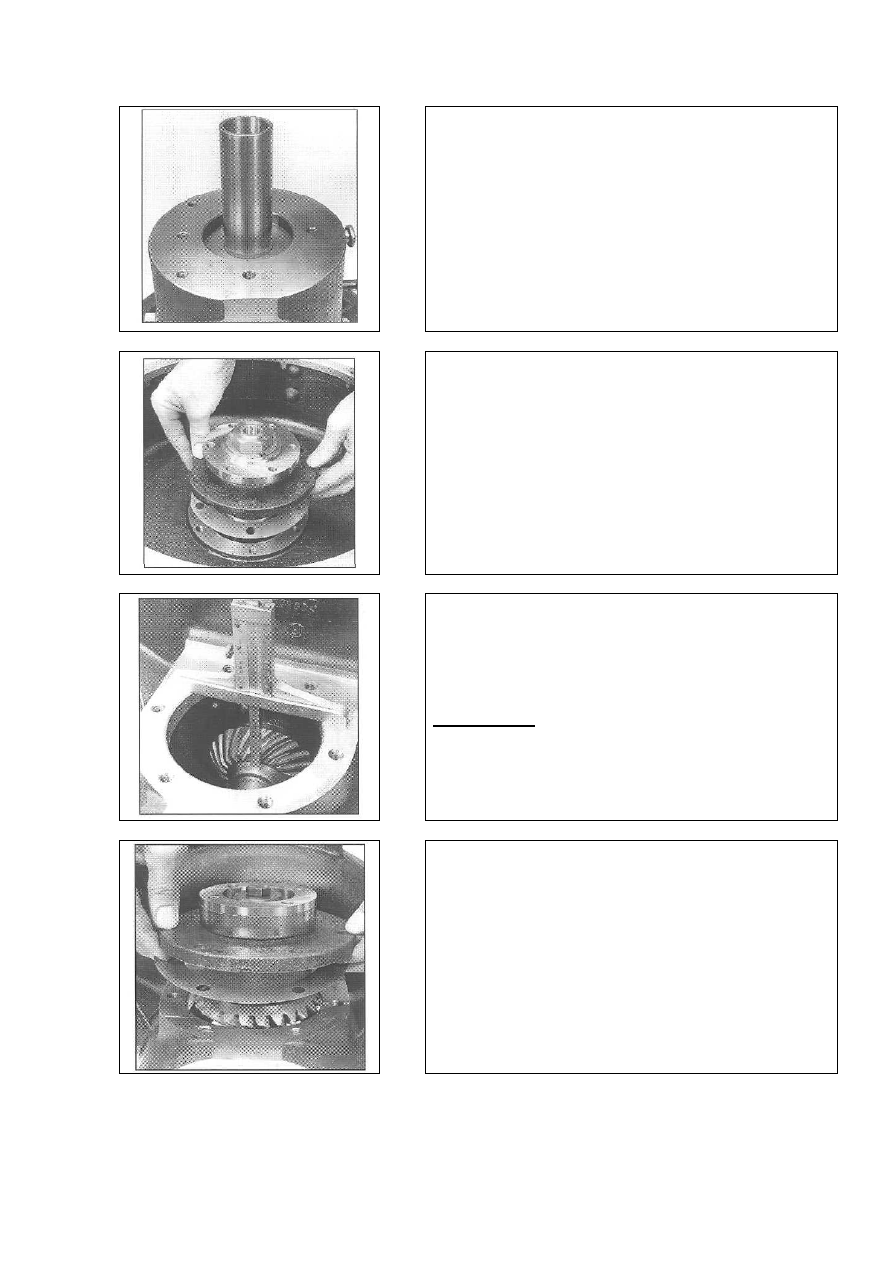

- Используя подходящий инструмент, установите иголь-
чатый  подшипник  выходного  вала  в  картер  на  глубину
на 1,5 мм ниже поверхности картера.




23





 -60-


-  Установите  задний  сальник  выходного  вала  в  картер
на  глубину  на 1,5 мм  ниже  поверхности  картера,  ис-
пользуя подходящий инструмент.










 -61-


- Установите в картер узел выходного вала и пакет ре-
гулировочных прокладок.
- Закрепите его двумя болтами. На данном этапе не ис-
пользуйте никакого герметизирующего состава.










 -62-


-  Измерьте  расстояние  от  монтажной  поверхности  ко-
жуха  входного  вала  до  ранее  измеренного  диаметра
выходного вала.

Измерение Е:








 -63-


- Снимите узел выходного вала, после чего установите
на  место  узел  входного  вала  и  пакет  регулировочных
прокладок в кожух.
- Закрепите его двумя болтами. На данном этапе не ис-
пользуйте никакого герметизирующего состава.




24



 -64-


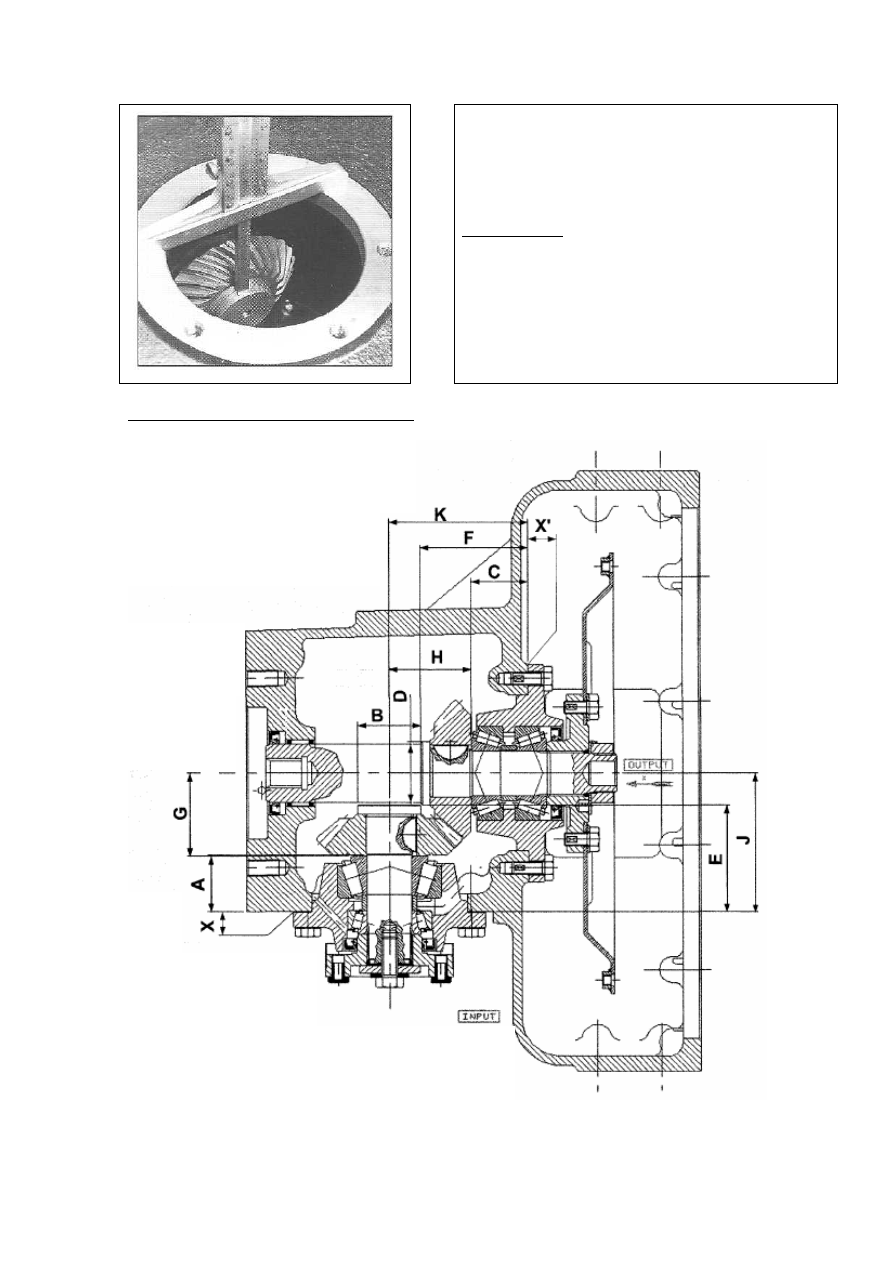

-  Измерьте  расстояние  от  монтажной  поверхности
кожуха выходного вала до ранее измеренного диа-
метра входного вала.

Измерение F:



РАСЧЁТ ТОЛЩИНЫ ПРОКЛАДОК:





Output = выход
Input = вход






25

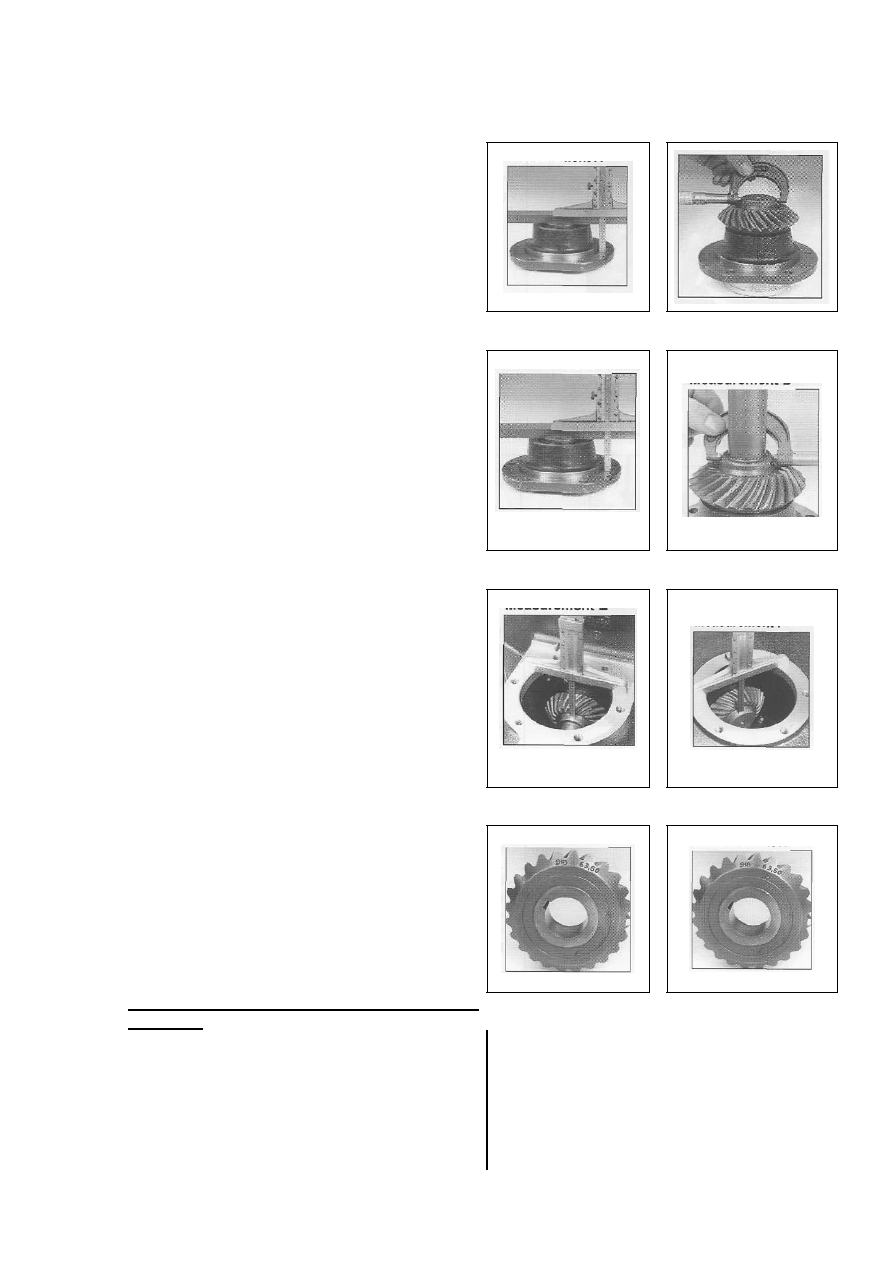

- Для данной формулы установочные размеры, нанесённые на зубчатые колёса, будут обозначать-
ся следующим образом (см. Рис. 28)

Измерение А



Измерение А















Измерение С



Измерение D


















Измерение E



Измерение F


















Измерение G



Измерение H

•  Входное зубчатое колесо = Измерение G

•  Выходное  зубчатое  колесо = Измерение

H


-  Толщина  пакета  регулировочных  прокладок,
требуемая для узла входного вала, рассчитывает-
ся по формуле:


D x 0,5 + E = J



A + G – J = Требуемая  толщина  пакета

регулировочных прокладок (Х)


•  Рисунок 34 = измерение А
•  Рисунок 58 = измерение D

•  Рисунок 62 = измерение E

•  Рисунок 28 = измерение G


-  Толщина  пакета  регулировочных  прокладок,
требуемая для узла входного вала, рассчитывает-
ся по формуле:


B x 0,5 + F = K



C + H – K = Требуемая  толщина  пакета

регулировочных прокладок (Х

′)



•  Рисунок 44 = измерение B

•  Рисунок 47 = измерение C

•  Рисунок 64 = измерение F

•  Рисунок 28 = измерение H


-  Выберите  регулировочные  прокладки,  требуе-
мые для достижения расчётной толщины и уста-
новите узлы входного и выходного вала в картер.

-  Затяните 12 болтов  с  приложением  крутящего
момента 39-58 Нм.












Список  расчётных  пакетов  регулировочных
прокладок







Размеры (мм)

Ссылочный номер

Размеры (мм)

Ссылочный номер

11,57-11,59



702 779

11,81-11,83



604 780

11,60-11,62



702 780

11,84-11,86



604 781

11,63-11,65



604 774

11,87-11,89



604 782

11,66-11,68



604 775

11,90-11,92



604 783

11,69-11,71



604 776

11,93-11,95



604 784

11,72-11,74



604 777

11,96-11,98



604 785

11,75-11,77



604 778

11,99-12,01



702 781

11,78-11,80



604 779

12,02-12,04



702 782
