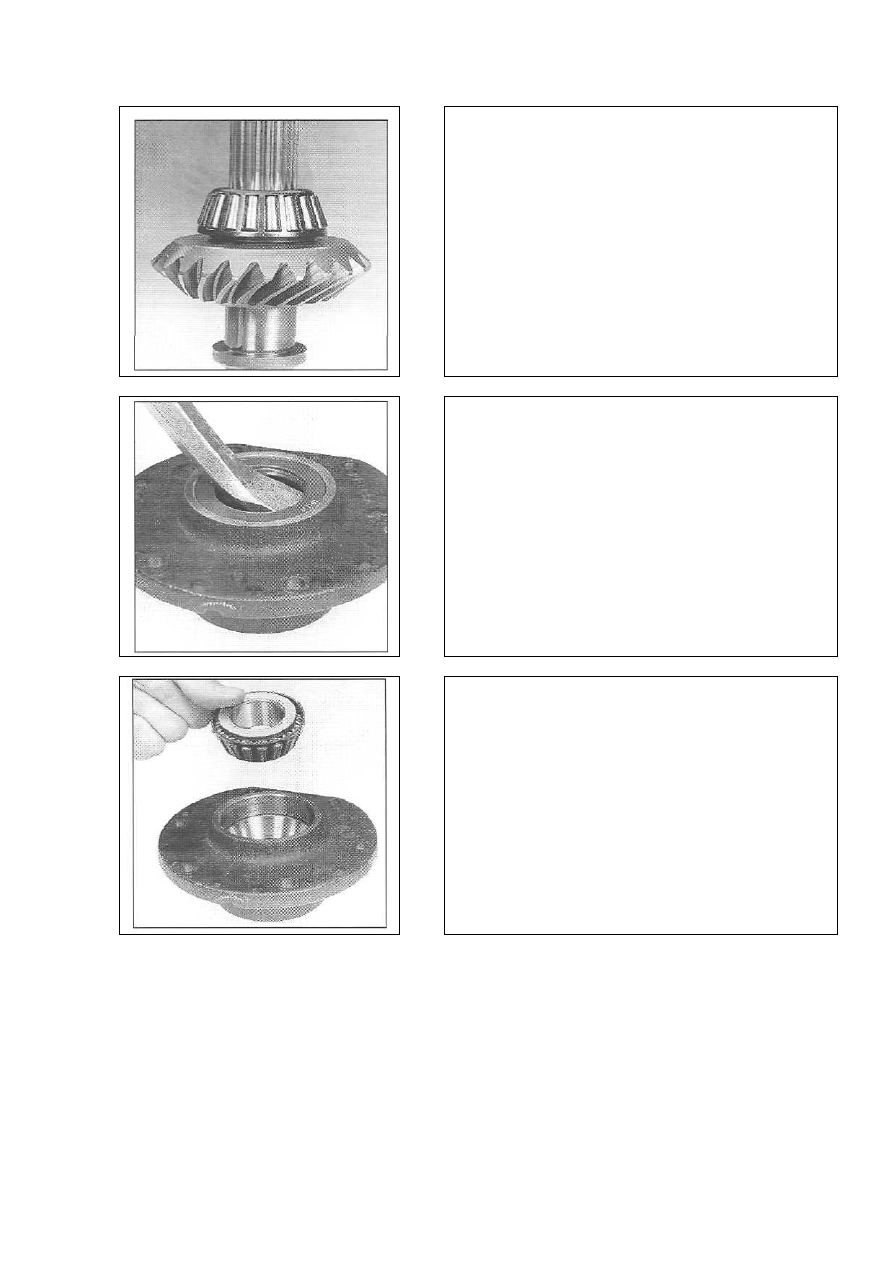

- Используя подходящий пресс, протолкните вал че-
рез подшипник и зубчатое колесо для их демонтажа.
Затем извлеките сегментную шпонку из паза.











 -26-


-  Используя  подходящий  рычаг,  извлеките  сальник
из кожуха входного вала.







 -27-


- Снимите конус подшипника.
- Затем, используя подходящую выколотку, извлеки-
те наружные кольца подшипников из кожуха.



15


ОБЩАЯ ИНФОРМАЦИЯ




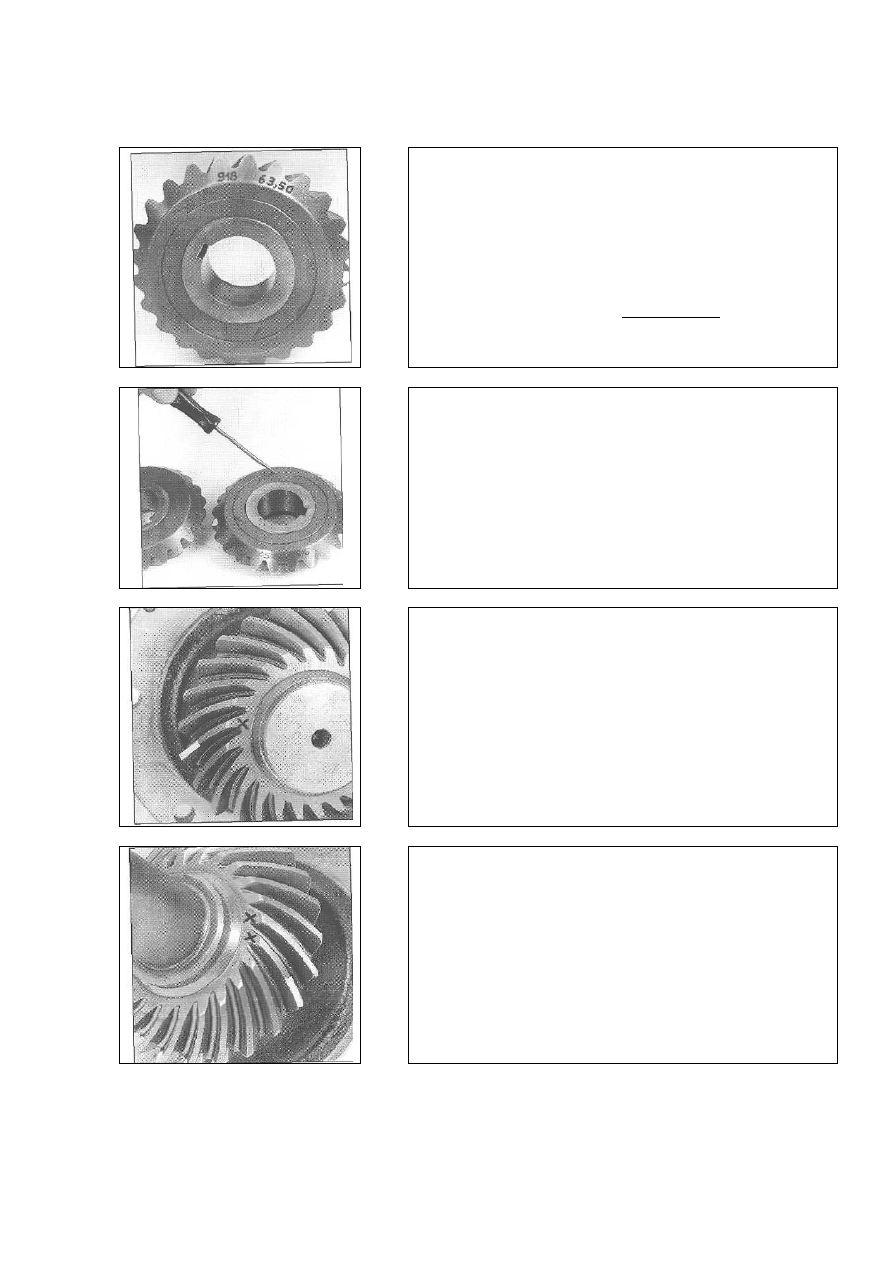

 -28-


-  Конические  зубчатые  колёса  изготавливаются  сопря-
жёнными парами, и их не следует заменять по отдельно-
сти.
-  Пары  промаркированы  трёхзначным  идентификацион-
ным номером.
-  Правильное  установочное  расстояние  также  промарки-
ровано на зубчатых колёсах. Измерение G







 -29-


-  Входное  зубчатое  колесо  может  быть  легко  идентифи-
цировано,  поскольку  оно  имеет  выточенную  канавку,  а
выходное – не имеет.











 -30-


- Зуб, обозначенный «Х» на входном зубчатом колесе,









 -31-


- должен быть расположен между двумя зубьями, обозна-
ченными «Х» на выходном колесе;
-  окрасьте  зубья,  обозначенные  «Х»,  на  обоих  зубчатых
колёсах, для облегчения их нахождения при сборке.



16



 -32-


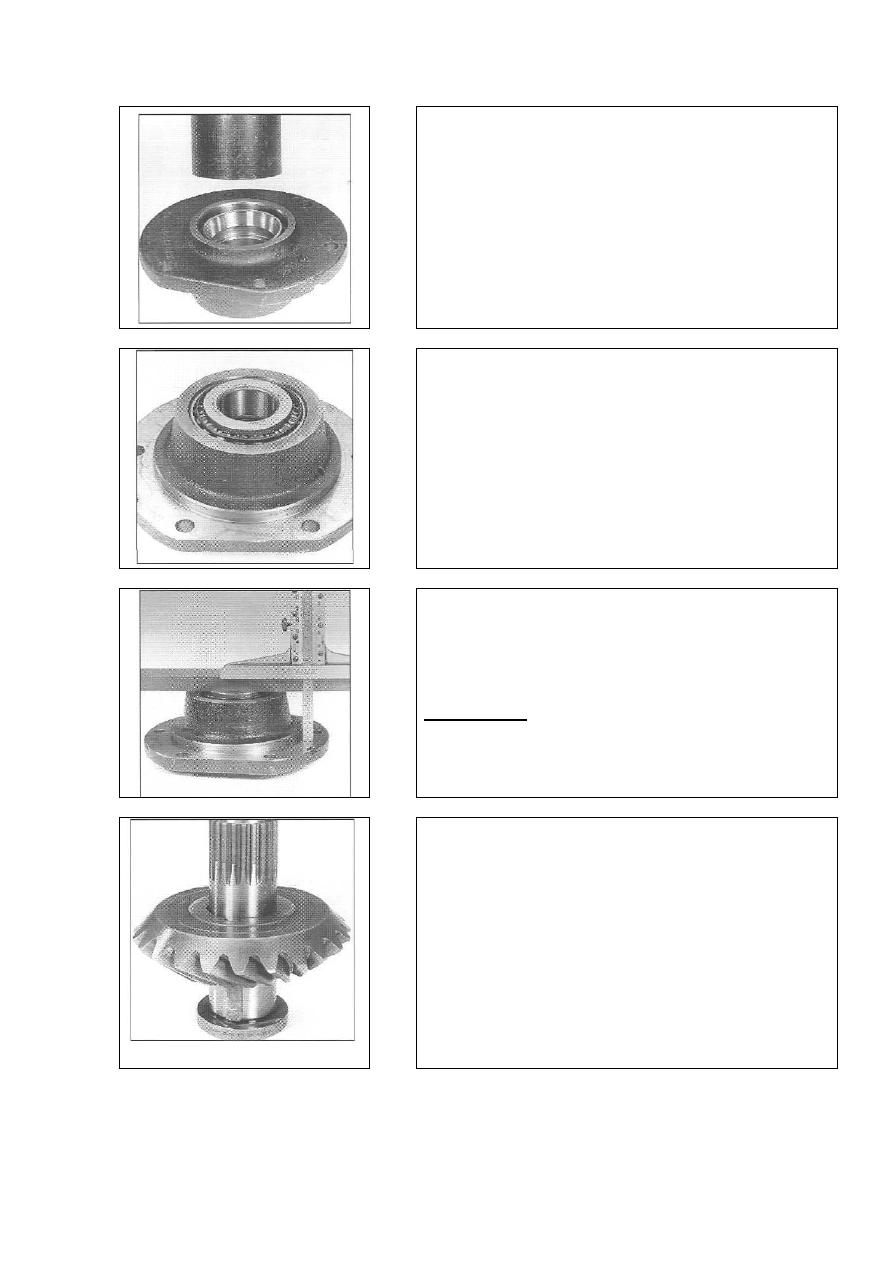

- Используя трубы походящих размеров, установите на-
ружные кольца подшипников в корпус входного вала.











 -33-


- Установите на место конус внутреннего подшипника.









 -34-


-  Используя  подходящее  оборудование,  измерьте  рас-
стояние  от  монтажной  поверхности  кожуха  входного
вала до задней поверхности внутреннего подшипника.

Измерение А:












 -35-


- Используя подходящий пресс, установите входное зуб-
чатое  колесо  на  вал,  следя  за  тем,  чтобы  правильно  со-
вместить сегментную шпонку со шпоночной канавкой.



17



 -36-


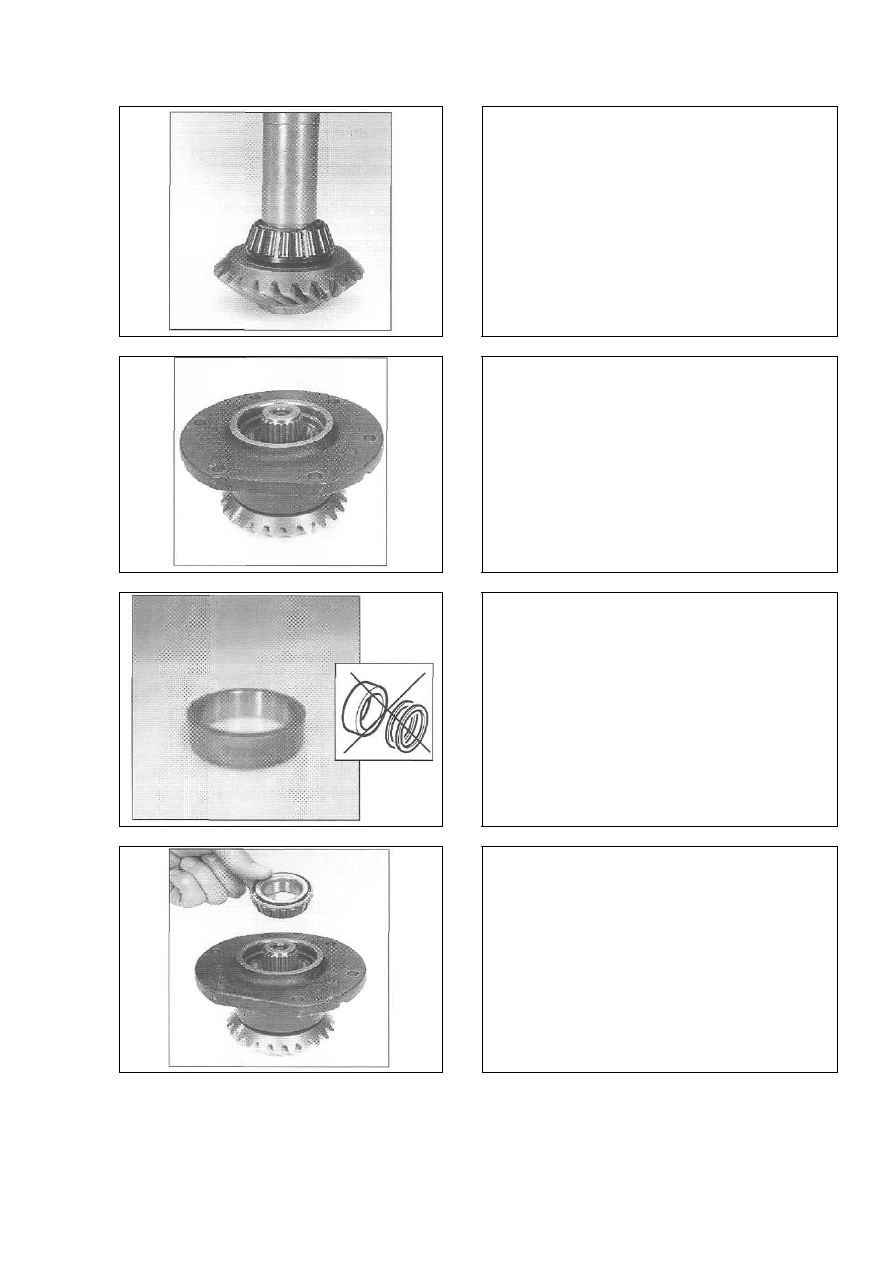

-  Используя  подходящую  трубу,  напрессуйте
конус внутреннего подшипника на ось.











 -37-


- Установите кожух на узел входного вала.







 -38-


-  Установите  на  место  калиброванную  распор-
ку.
ПРИМЕЧАНИЕ:  Если  ваш  конический  диф-
ференциал  имеет  проставочную  прокладку  и
комплект  регулировочных  прокладок,  вы
должны  заменить  их  калиброванной  проста-
вочной прокладкой** той же самой толщины.
**: Замена конического дифференциала 2.









 -39-


- Очистите и обезжирьте рифли вала и диска с
использованием  небольшого  количества  чис-
тящего средства, не давая ему перетекать через
подшипники.
-  Наденьте  конус  наружного  подшипника  на
входной вал.
