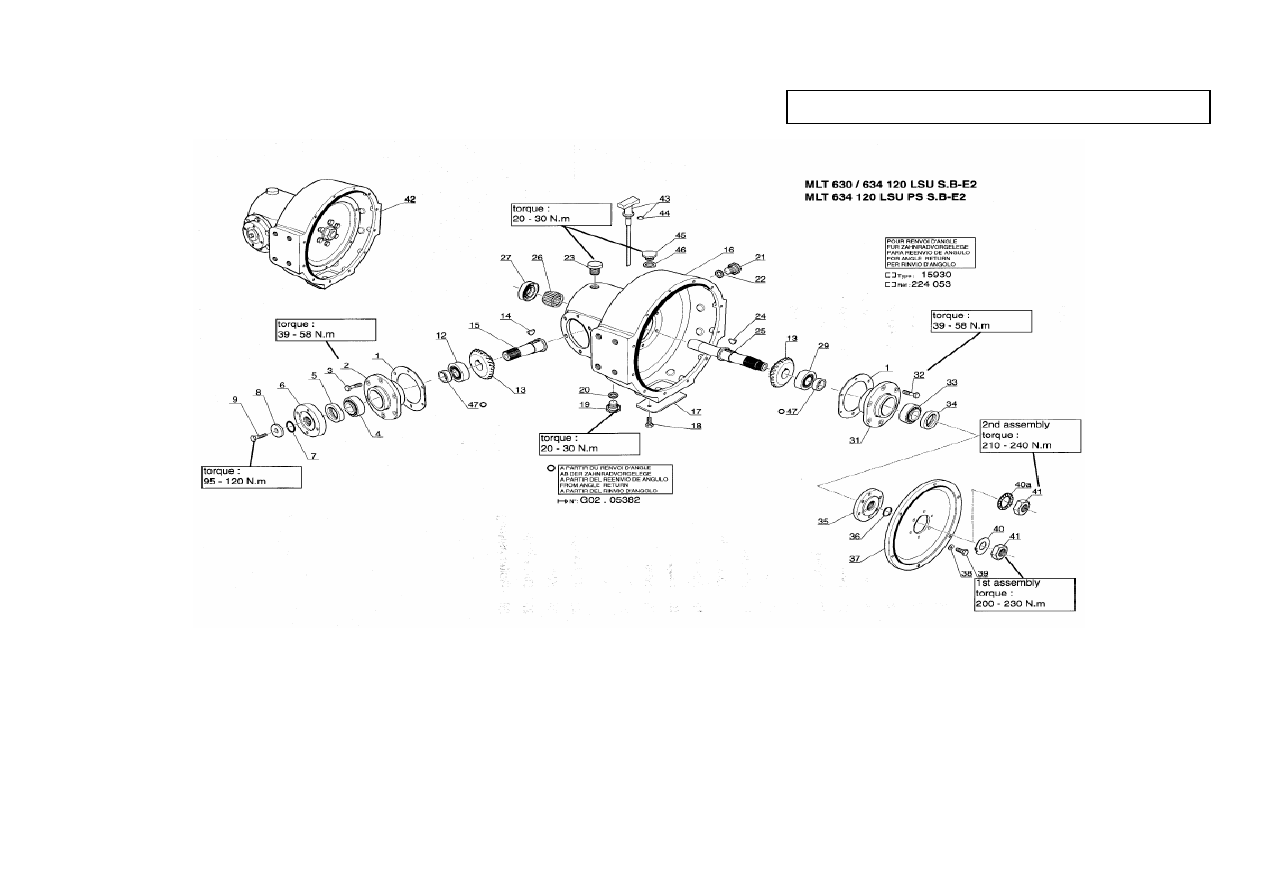

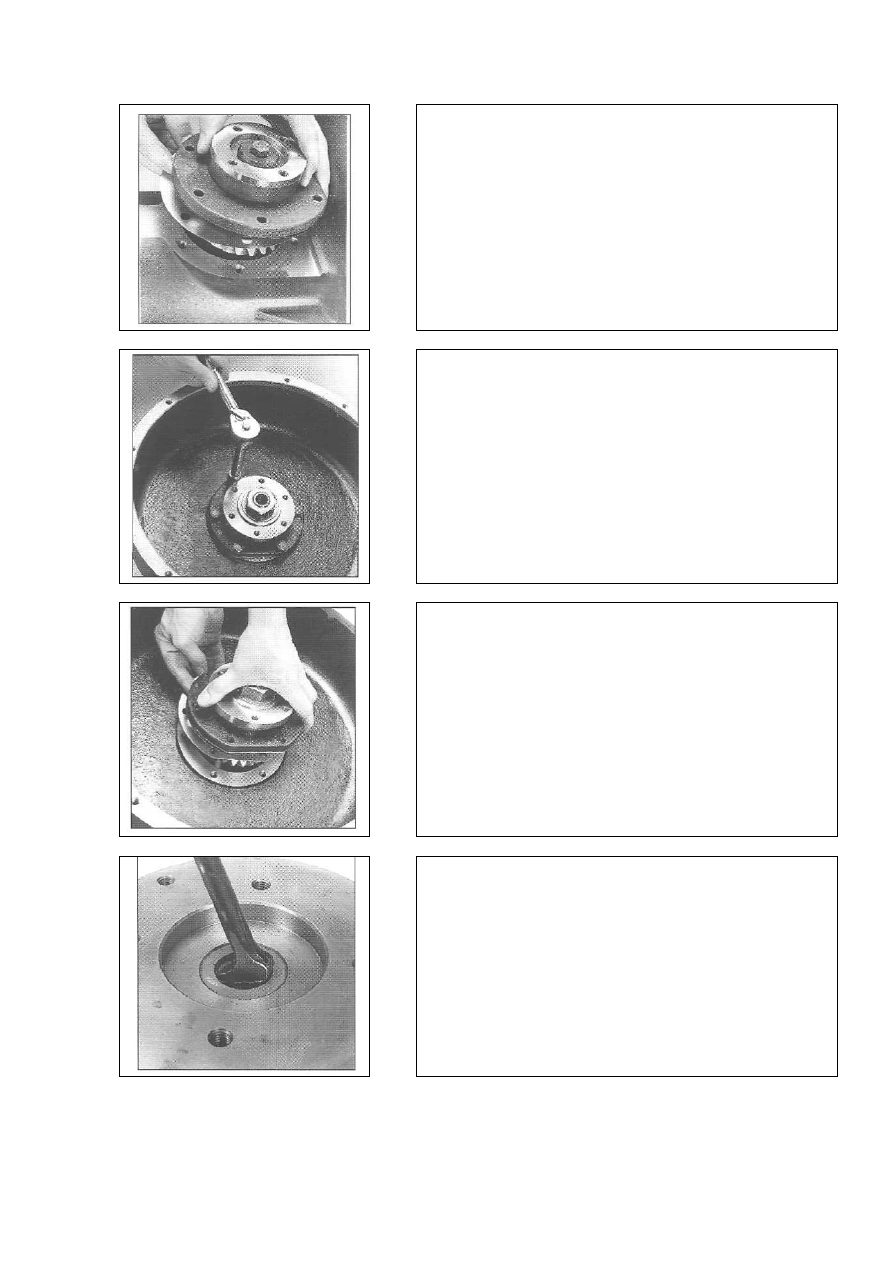

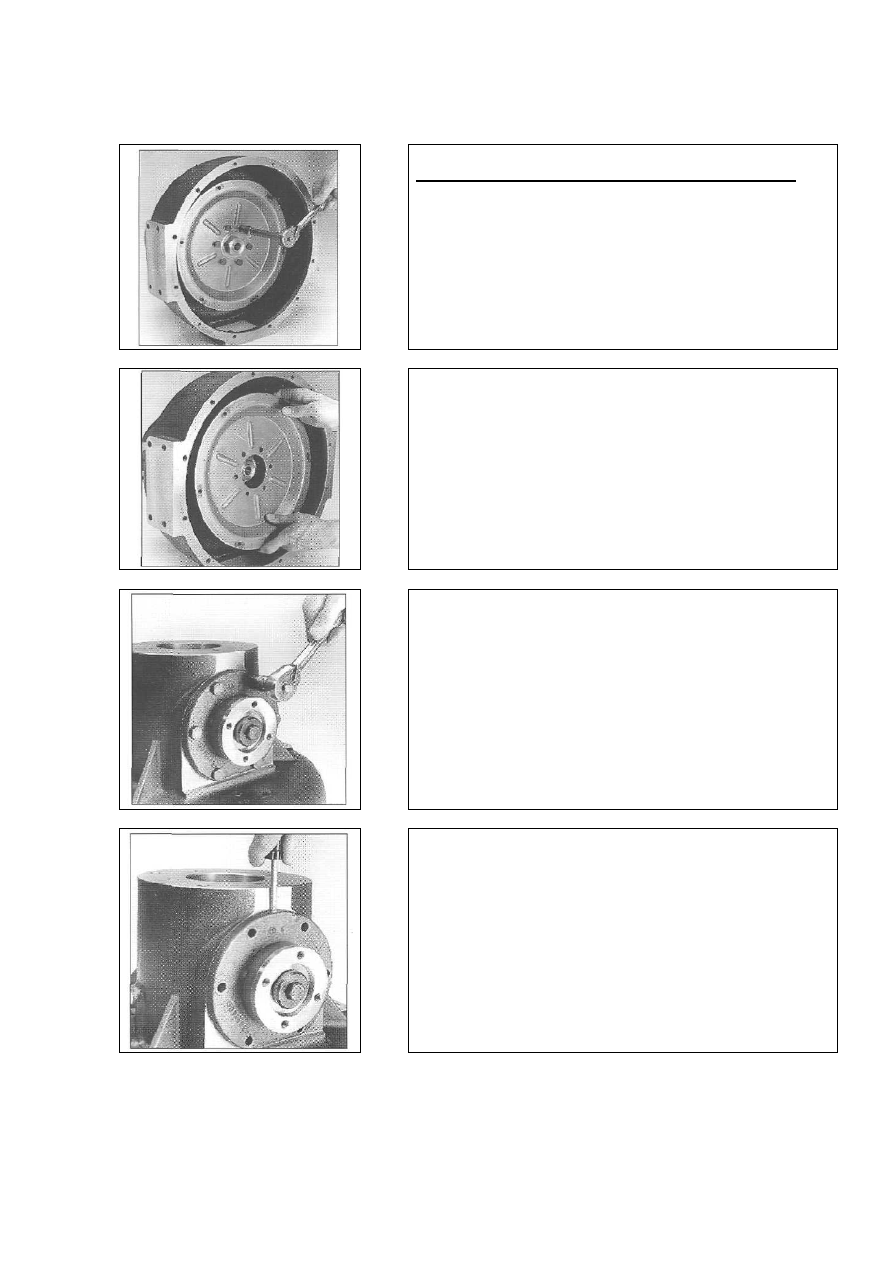

КОНИЧЕСКИЙ ДИФФЕРЕНЦИАЛ (ДЕТАЛИ)

MLT 630/634 120 LSU S.B-E2
MLT 634 120 LSU PS S.B-E2

Torque = Крутящий момент
N.m = Н.м (ньютон-метр)
For angle return = Для возврата угла
Type = Тип
Ref = Ссылочный номер
From angle return = Он возврата угла
2

assembly torque = Крутящий момент 2-го узла

assembly torque = Крутящий момент 1-го узла

КОНИЧЕСКИЙ ДИФФЕРЕНЦИАЛ (ДЕТАЛИ)

1 – Регулировочная прокладка
2 – Фланец
3 – Винт
4 – Подшипник
5 – Уплотнение
6 – Фланец соединения
7 – Кольцевое уплотнение
8 – Шайба
9 – Винт
12 – Подшипник
13 – Узел конического дифференциала
14 – Шпонка
15 – Ось
16 – Кожух
17 – Крышка отверстия для слива использован-
ного смазочного материала
18 – Винт
19 – Пробка
20 – Уплотнение
21 – Пробка
22 – Уплотнение
23 – Дыхательный клапан
24 – Шпонка
25 – Ведущий вал
26 – Роликовый подшипник

27 – Уплотнение
29 – Подшипник
31 – Фланец
32 – Винт
33 – Подшипник
34 – Уплотнение
35 – Фланец
36 – Кольцевое уплотнение
37 – Фланец
38 – Шайба
39 – Винт
40 – Шайба
40а – Стопорная шайба
41 – Гайка
42 – Конический дифференциал
43 – Мерный щуп
44 – Кольцевое уплотнение
45 – Заглушка
46 – Уплотнение
47 – Калиброванная распорка
