Раздел Разборка и Сборка



















































3. Прикрепите гидравлический насос управления к
переднему кожуху с помощью установочных винтов.
Зажмите винты. Смотрите  Спецификацию по
моментам усилия «Стандартные моменты усилия для
метрического крепежа».

4. Выньте пластмассовые заглушки из гидравлических
линий и из портов гидравлического насоса
управления. Присоедините гидравлические линии к
гидравлическому насосу управления.














ТОПЛИВНЫЙ ДАТЧИК

12-2-4-М29 EN






М29

MT 732 серия 1 и А MLT

629

серия 1 и А MLT

730

серия 1 и А

 MT

732

турбо серия 1 и А MLT

629

турбо серия 1 и А MLT

730

турбо серия 1 и А

 MT

932

серия 1 и А

MLT 629 120 LS серия А MLT

730

турбо LS серия 1 и А

 MT

932

турбо серия 1 и А MLT

633

турбо LS серия 1 и А MLT

730

турбо POWERSHIFT серия 1 и А



MLT

633

турбо POWERSHIFT серия 1

MLT 730 120 LS серия 1 и А





MLT 633 120 LS серия 1 и А

MLT 730 120 LS POWERSHIFT серия 1 и А





MLT 633 120 LS POWERSHIFT серия 1 и А











М30

  MT 732 серия 1 и А





 MT

732

турбо серия 1 и А





 MT

932

серия 1 и А





 MT

932

турбо серия 1 и А













М31

   MLT

629

серия 1 и А MLT

730

серия 1 и А



MLT

629

турбо серия 1 и А MLT

730

турбо серия 1 и А





MLT 629 120 LS серия А MLT

730

турбо LS серия 1 и А



MLT

633

турбо LS серия 1 и А MLT

730

турбо POWERSHIFT серия 1 и А



MLT

633

турбо POWERSHIFT серия 1

MLT 730 120 LS серия 1 и А





MLT 633 120 LS серия 1 и А

MLT 730 120 LS POWERSHIFT серия 1 и А





MLT 633 120 LS POWERSHIFT серия 1 и А











М32

  MT 732 серия 1 и А MLT

629

серия 1 и А MLT

730

серия 1 и А

 MT

732

турбо серия 1 и А MLT

629

турбо серия 1 и А MLT

730

турбо серия 1 и А

 MT

932

серия 1 и А MLT

633

турбо POWERSHIFT серия 1

MLT 730 турбо POWERSHIFT серия 1 и А

 MT

932

турбо серия 1 и А













М33



MLT 629 120 LS серия А MLT

730

турбо LS серия 1 и А



MLT

633

турбо LS серия 1 и А

MLT 730 120 LS серия 1 и А





MLT 633 120 LS серия 1 и А

MLT 730 120 LS POWERSHIFT серия 1 и А





MLT 633 120 LS POWERSHIFT серия 1











М34

  MT 732 серия 1 и А MLT

629

серия 1 и А MLT

730

серия 1 и А

 MT

732

турбо серия 1 и А MLT

629

турбо серия 1 и А MLT

730

турбо серия 1 и А

 MT

932

серия 1 и А

MLT 629 120 LS серия А MLT

730

турбо LS серия 1 и А

 MT

932

турбо серия 1 и А MLT

633

турбо LS серия 1 и А

MLT 730 120 LS серия 1 и А





MLT 633 120 LS серия 1 и А











М35

   MLT

633

турбо POWERSHIFT серия 1 и А MLT

730

турбо POWERSHIFT серия 1 и А





MLT 633 120 LS POWERSHIFT серия 1

MLT 730 120 LS POWERSHIFT серия 1 и А









М36

  MT 732 серия 1 и А MLT

629

серия 1 и А MLT

730

серия 1 и А

 MT

732

турбо серия 1 и А MLT

629

турбо серия 1 и А MLT

730

турбо серия 1 и А

 MT

932

серия 1 и А MLT

633

турбо LS серия 1 и А MLT

730

турбо LS серия 1 и А

 MT

932

турбо серия 1 и А MLT

633

турбо POWERSHIFT серия 1

MLT 730 турбо POWERSHIFT серия 1 и А









М37



MLT 629 120 LS серия А

MLT 730 120 LS серия 1 и А





MLT 633 120 LS серия 1 и А

MLT 730 120 LS POWERSHIFT серия 1 и А





MLT 633 120 LS POWERSHIFT серия 1
























Процедура

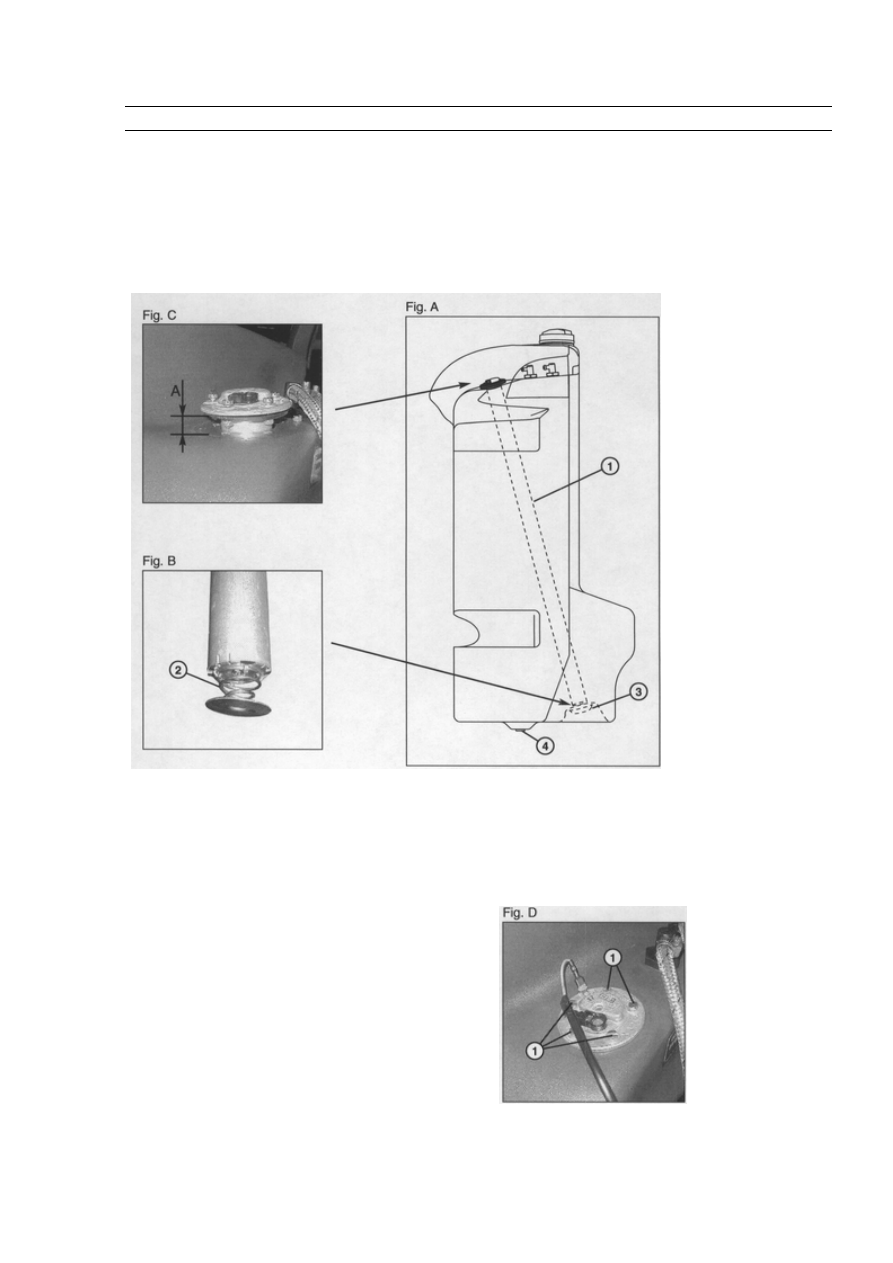

- Поместите датчик 1 (Рис.А) в бак таким образом, чтобы  пружина 2 (Рис.В) оказалась в корпусе 3 (Рис.А),
предусмотренном для этого на днище бака.



ПРИМЕЧАНИЕ: Для облегчения процедуры, слейте топливо и просуньте лампочку через дренажное
отверстие 4 (Рис. А).

- Датчик считается правильно установленным, если имеет место зазор 12-14 мм (Рис.С) между верхней
частью датчика и баком.






- Поверните верх датчика так, чтобы совместились монтажные отверстия датчика с отверстиями бака.
(Возможен только один вариант установки, так кА отверстия  размещены неравномерно) (Рис.D).
- в случае необходимости снимите остатки герметика с монтажных винтов.
- установите медную шайбу (48 499) под головку всех пяти винтов 1 (Рис.D) и закрепите всю конструкцию
на баке.
- Присоедините  жгут.
- в случае необходимости, верните заглушку на дренажное отверстие и залейте бак.
