112

Раздел Разборка и Сборка

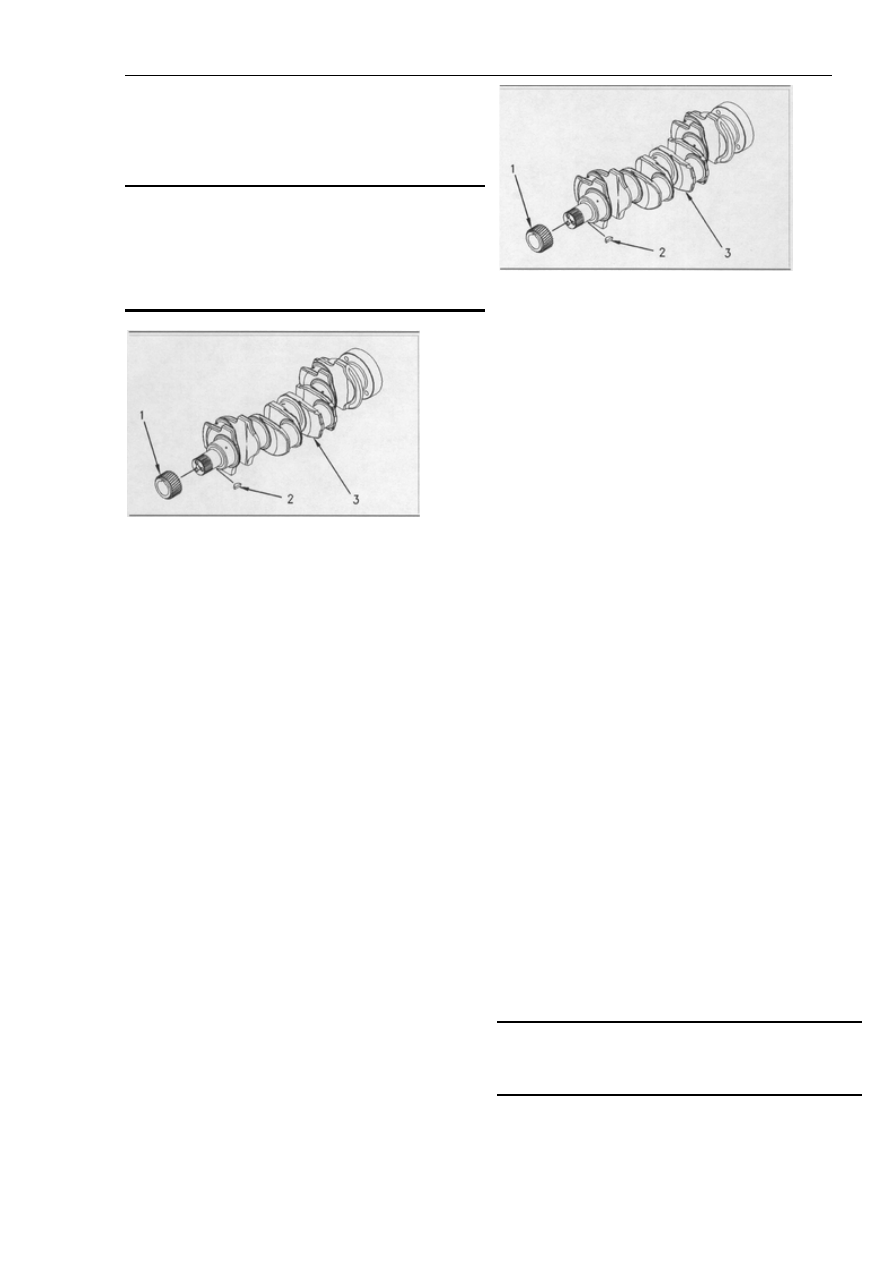

Шестерня коленвала – Демонтаж и
Установка



Рисунок 253



Порядок демонтажа



ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Типичный пример





1. Тщательно почистите шейку коленвала (3) под
шестерню (1), а также паз под ключ (2). Осмотрите
шейку для установки шестерни (1), паз для ключа на
предмет износа или повреждения. В случае
необходимости замените изношенные или
поврежденные детали.

2. Установите ключ (2) в паз коленвала (3).




Примечание: Шестерня (1) может быть посажена на
коленвал (3) по скользящей.

3. Проверьте, каким способом посажена шестерня (1)
на коленвал (3). В случае, если шестерня посажена по
скользящей, переходите к шагу 5.




Рисунок 252
Типичный пример


Примечание: Шестерня (1) коленвала может быть
посажена на коленвал (3) по скользящей. В случае,
если коленвал (3) все еще стоит на двигателе, прежде
чем его вынимать, с помощью  соответствующего
инструмента, проверьте, как посажена на коленвал
шестерня (1).

Примечание: Следите за тем, чтобы нагреву
подвергалась исключительно шестерня (1). Не
применяйте нагрев непосредственно к коленвалу (3).

Примечание: Для работы с нагретыми деталями,
наденьте соответствующую защитную одежду.

4. Если шестерня надета не по скользящей, нагрейте ее
в печи до температуры 200ºС.


1. Если шестерня коленвала (1) посажена на коленвал
(3) по скользящей,  демонтируйте  с помощью
соответствующего инструмента шестерню, и
переходите к шагу 4.





5. Следите за тем, чтобы каемка шестерни (1) при
установке, была направлена к передней части
коленвала (3). Установите на коленвал (3) шестерню (1)
и ключ (2).

2. В случае, если шестерня (1)посажена на коленвал (3)
иным способом, нежели как скользящей посадкой,
демонтируйте коленвал с двигателя.  Следуйте
настоящим инструкциям по разборке и сборке,
“Коленвал – Демонтаж».








3. С помощью соответствующего инструмента,
снимите шестерню (1) с коленвала (3).








4. Снимите ключ (2) с коленвала (3).





















ПРИМЕЧАНИЕ



Вводный провод, щуп или индикаторный нутромер
могут повредить поверхности вкладышей подшипника.













Техник должен быть крайне осторожен при
использовании пластмассового калибра. Нужно
помнить следующее:





•  убедитесь, что задняя часть вкладышей





113

Раздел Разборка и Сборка

Окончание:

подшипников и отверстия вкладышей
подшипника чистые и сухие.

a. Если коленвал демонтировался с двигателя,
своевременно установите коленвал (3). Следуйте
настоящим инструкциям по разборке и сборке,
“Коленвал – Установка».



•  Если вкладыши подшипника имеют замки,

убедитесь, что замки установлены правильно в
канавках замка.



Зазор подшипника – Проверка



•  Коленвал должен быть свободным от масла в

точках контакта с Пластмассовым калибром.



Порядок измерения







Необходимые инструменты

Описание

Количество

Пластмассовый калибр
(Зеленый)



1

0.025 – 0.076мм
(0.001 – 0.003 дюйма)
Пластмассовый калибр
(Красный)



1

0.051 – 0.152мм
(0.002 – 0.006 дюйма)
Пластмассовый калибр
(Синий)



1

0.102 – 0.229мм
(0.004 – 0.009 дюйма)
Пластмассовый калибр
(Желтый)



1

0.230 – 0.510мм
(0.009 – 0.020 дюйма)

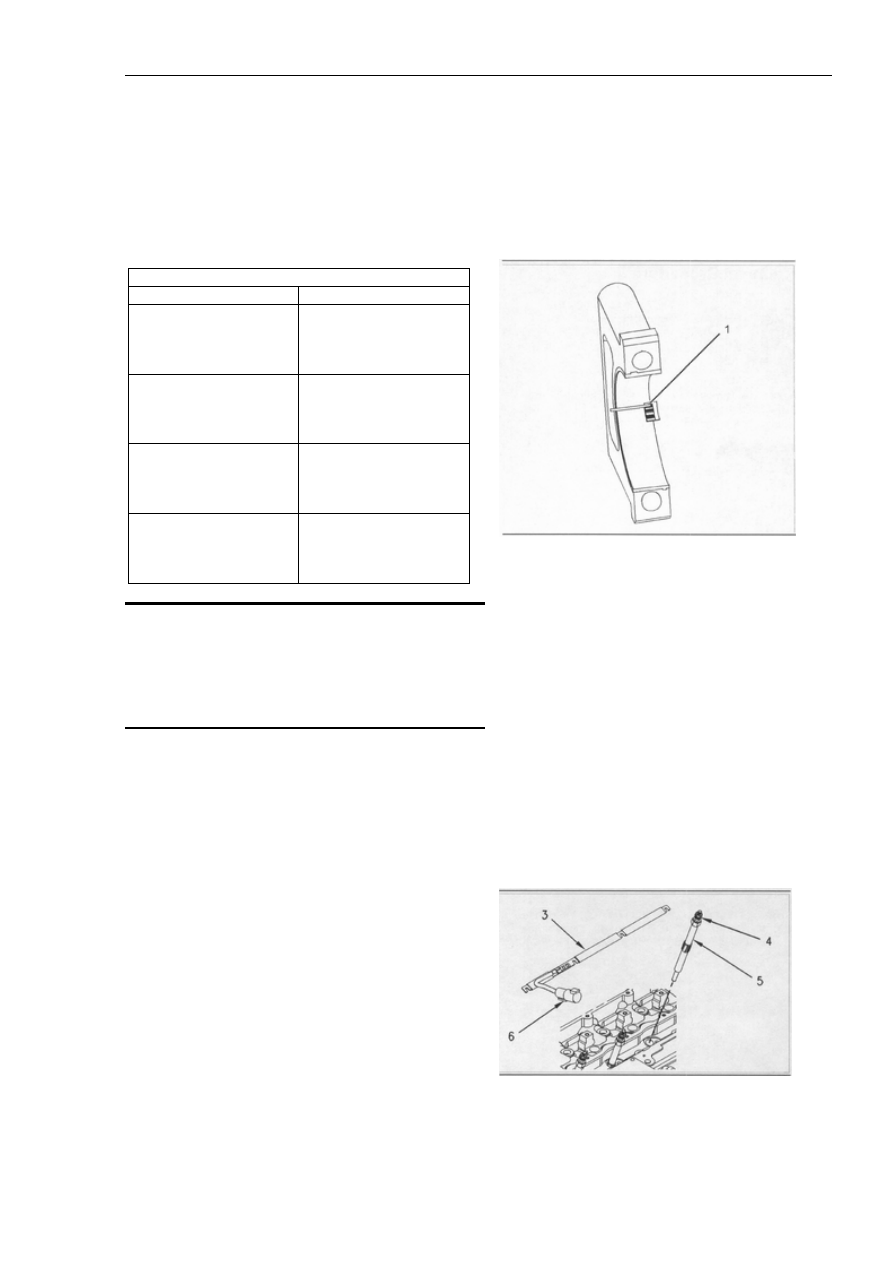

Рисунок 254
Типичный пример


1. Положите Пластмассовый калибр (1) на венец
вкладыша подшипника, который находится в крышке.



ПРИМЕЧАНИЕ

Примечание: Пластмассовый калибр (1) не должен
выступать за край вкладыша подшипника.

Содержите все детали в чистоте.




Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

2. Для установки крышки подшипника, пользуйтесь
Спецификацией момента усилия. Не используйте
пневматический ключ. Будьте осторожны при
установке крышки, чтобы не сдвинуть вкладыш.


Примечание:  Фирма Perkins не рекомендует
производить проверку фактических зазоров
вкладышей подшипников в частности на малых
двигателях из-за того, что имеется вероятность
неточных результатов, а также из-за возможного
повреждения вкладышей подшипника или
поверхности шейки. Каждый вкладыш  подшипника
фирмы Perkins  проверку на качество и на
специфическую толщину стенки.

Примечание: После того, как вы установили
пластмассовый калибр, не поворачивайте коленвал.

3. Осторожно снимите крышку подшипника, но не
вынимайте пластмассовый калибр (1). Измерьте
ширину пластмассового калибра (1) в то время, когда
он находится в крышке или на шейке коленвала.
Смотрите Рисунок 254.






Примечание: Размеры должны быть в пределах
спецификации. В дальнейших проверках нет
необходимости, если основные шейки вкладыши
подшипников измерялись в ходе разборки двигателя.
Также, дальнейшие проверки не являются
необходимыми, в случае, если палец кривошипа и
вкладыши подшипников проверялись в процессе
разборки шатунов. Тем не менее, пластмассовый
калибр является приемлемым методом, если техник,
все же намерен измерить зазор вкладыша подшипника.
Пластмассовый калибр менее точен при измерениях
шеек с малым диаметром, если зазоры составляют
менее 0.10 мм (0.004 дюйма).

Рисунок 256


3. Отсоедините жгут в сборе (6)




4. Ослабьте гайки (4), которые обеспечивают
соединение шины (3) и свечей запаливания (5).












114

Раздел Разборка и Сборка

5.Отсоедините шину от свечей запаливания .

4. Перед установкой крышки подшипника, уберите
пластмассовый калибр (1).


6. Демонтируйте свечи запаливания с головки
цилиндра.


Примечание: При использовании пластмассового
калибра, показания могут быть иногда неточными.
Например, все детали пластмассового калибра имеют
разную ширину. Измерьте основную ширину, чтобы
убедиться, что  детали находятся в рамках,
допустимых спецификацией. В Спецификациях
«Шейка вкладыша шатуна», а также «Шейка
вкладыша главного подшипника» приводятся должные
величины зазоров допусков».



Порядок установки



ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.



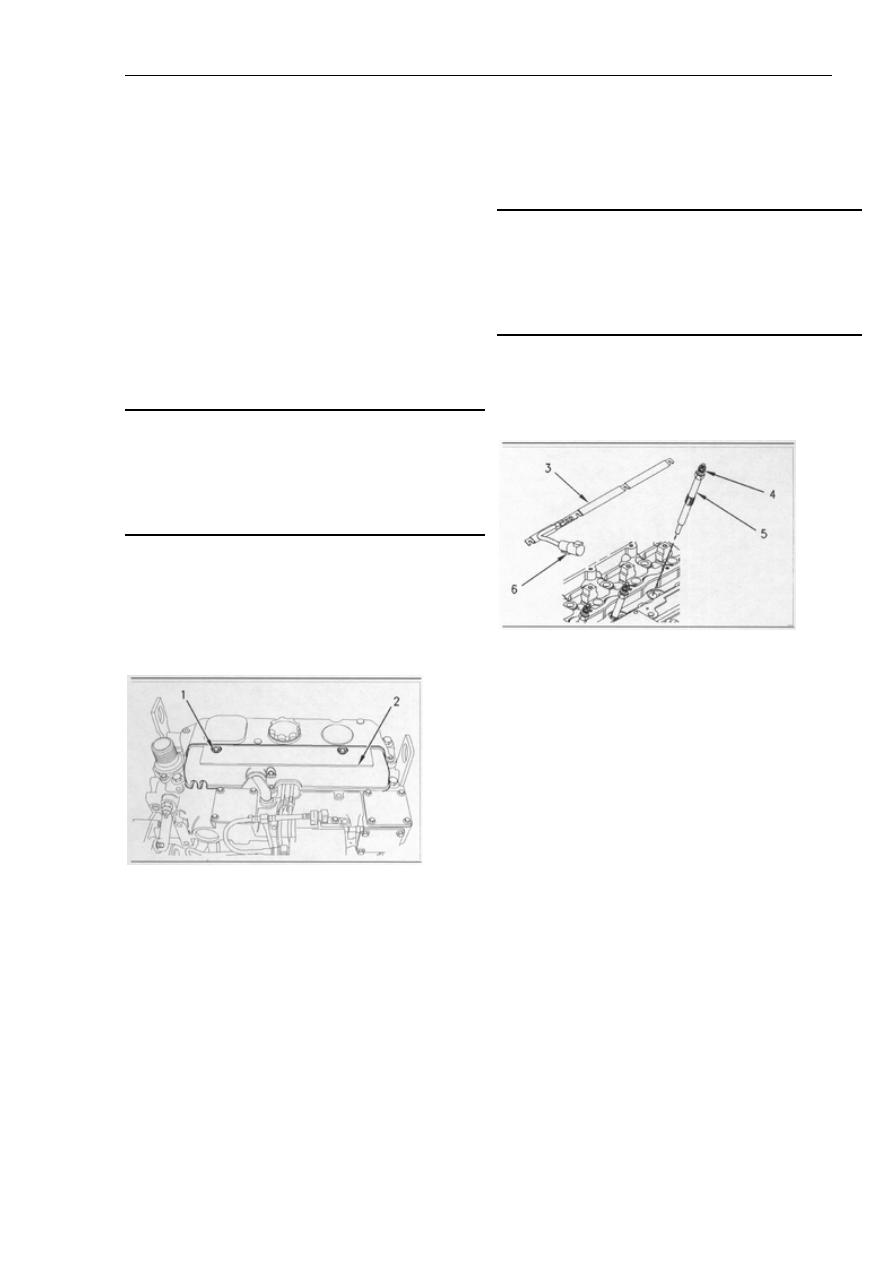

Свечи запаливания – Демонтаж и
установка







Примечание: Порядок установки является
одинаковым как для трехцилиндровых, так и для
четырехцилиндровых двигателей. На рисунке показан
вариант четырехцилиндрового двигателя.

Порядок демонтажа



ПРИМЕЧАНИЕ



Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.




Примечание: Порядок демонтажа является
одинаковым как для трехцилиндровых, так и для
четырехцилиндровых двигателей. На рисунке показан
вариант четырехцилиндрового двигателя.





Рисунок 257

1. Поверните выключатель в положение OFF.

Типичный пример




1. Почистите резьбу свечей запаливания.

2. Установите свечи запаливания (5) на головку
цилиндров. Зажмите свечи запаливания  с моментом
усилия 18 Nm.











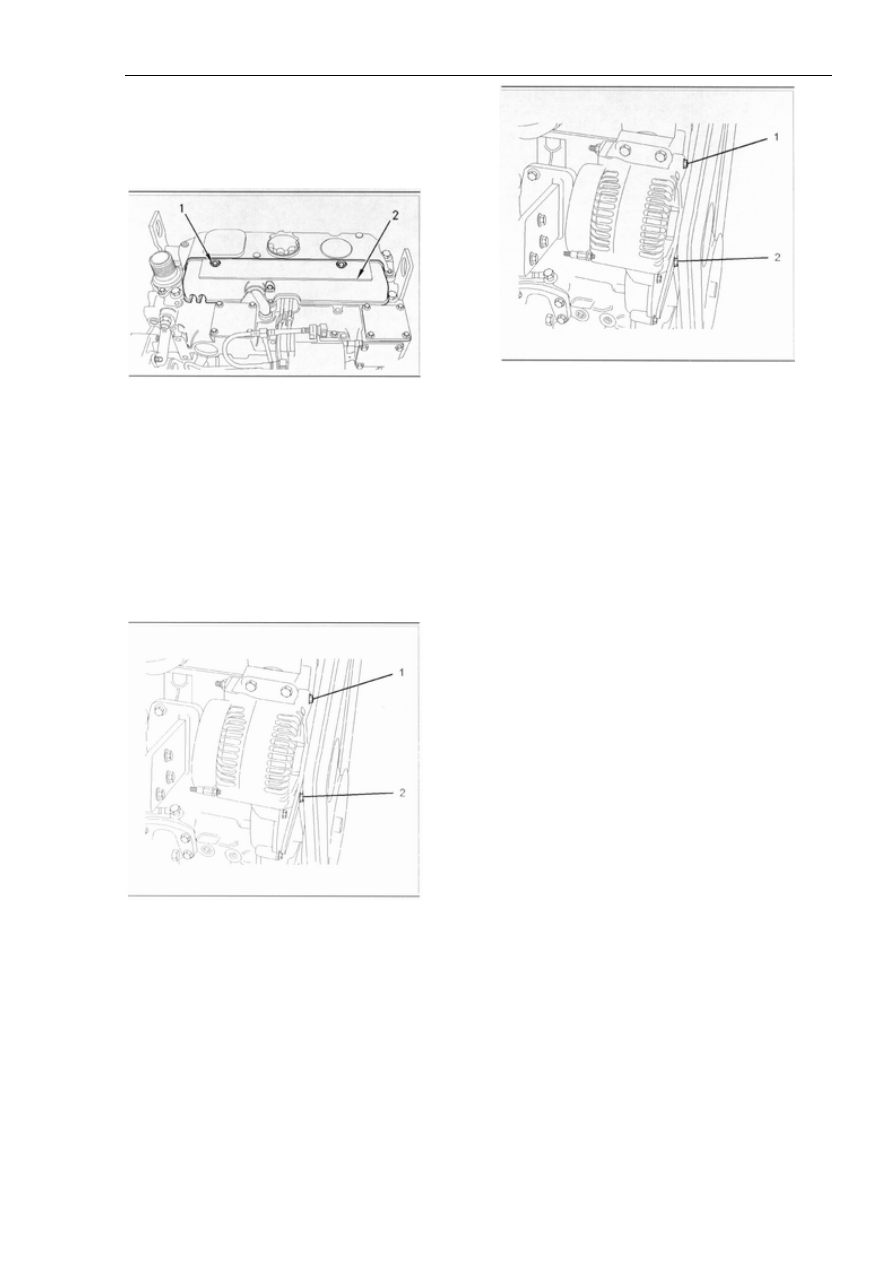

Рисунок 255

2. Перекиньте клиновидный ремень через вентилятор и
снимите его.

Типичный пример


2. отвинтите установочные винты (1). Снимите
крышку (2) с головки цилиндров.


Примечание: Никогда не меняйте какой-то один из
клиновидных ремней. Производите замену всего
набора ремней.























115

Раздел Разборка и Сборка

3. Поместите шину (3) на свечи запаливания. Зажмите
гайки (4) на свечах. Зажмите гайки с моментом усилия
2 Nm.

4. Присоедините жгут в сборе (6).




Рисунок 260





Рисунок 258

1. Установите клиновидные ремни за вентилятором на
соответствующие шкивы.

Типичный пример


5. Поместите крышку (2) на головку цилиндров.
Установите установочные винты (1). Зажмите винты с
моментом усилия 9 Nm.


2. Отрегулируйте натяжение клиновидных ремней
посредством перемещения генератора в направлении от
двигателя. Зажмите винт регулировки натяжения (2)
после регулировки натяжения. Смотрите
Спецификации «Схема натяжения ремня». Затяните
винт регулировки натяжения (2) с моментом усилия 78
Nm.


6. Установите выключатель в положение ON.


Клиновидные ремни – Демонтаж и
установка





3. Зажмите винт (1) с моментом усилия 22 Nm.

Порядок демонтажа







4. Затяните гайку (1) с моментом усилия 22 Nm.


Порядок  демонтажа


Начало:

a. Снимите клиновидные ремни. Следуйте настоящим
инструкциям по разборке и сборке, “Клиновидные
ремни – Демонтаж и установка».












Рисунок 259





1. Ослабьте винт (1), и винт регулировки натяжения
(2). Сдвиньте генератор переменного тока в
направлении двигателя.
