 -9-


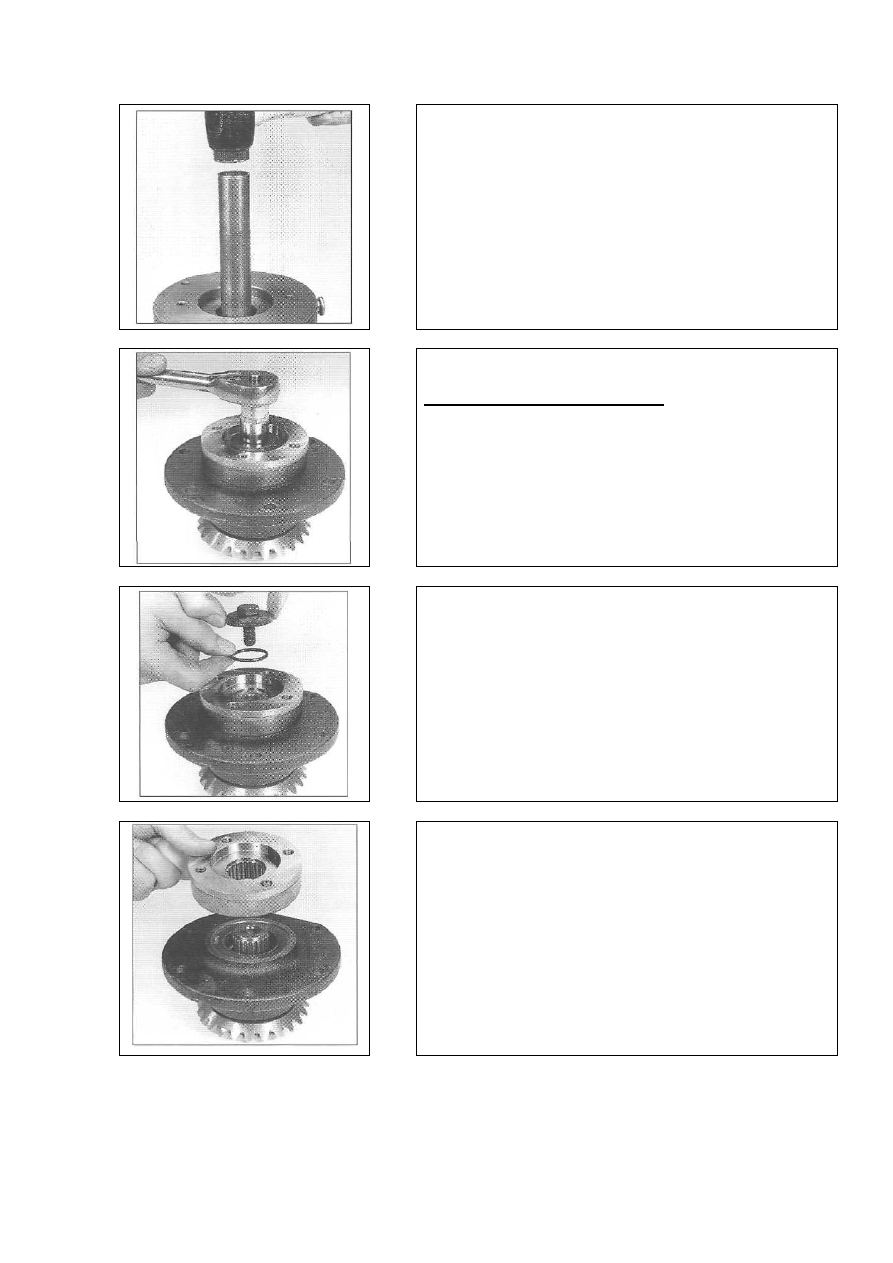

- Используя подходящую выколотку, выбейте из кожуха
игольчатый подшипник входного вала.









 -10-


РАЗБОРКА ВХОДНОГО ВАЛА

-  Выверните  болт,  удерживающий  входной  фланец (17
мм с гнездом под ключ).







 -11-


- Выверните болт, шайбу и кольцевое уплотнение.











 -12-


- Снимите узел входного фланца.



11



 -13-


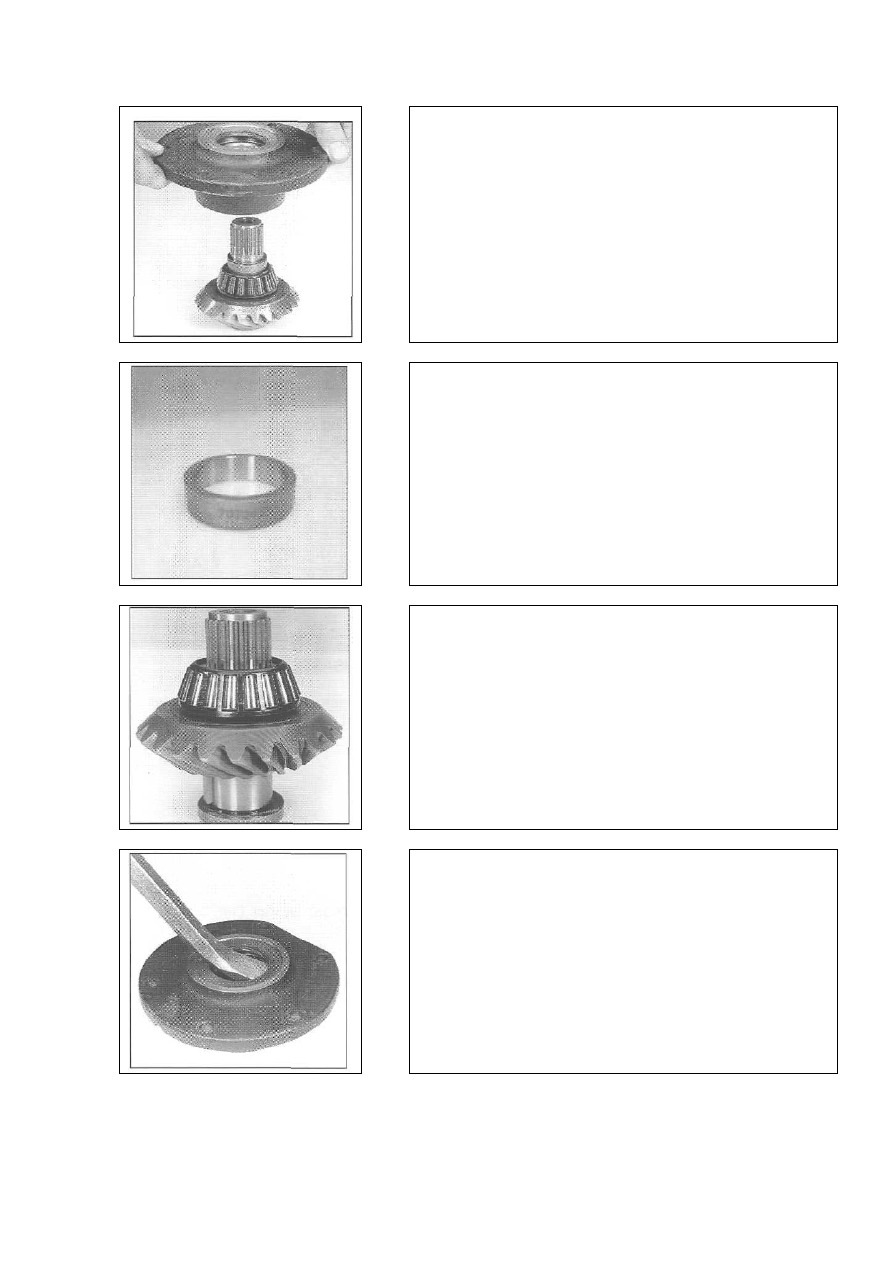

- Снимите кожух с узла вала.









 -14-


- Снимите калиброванную распорку.









 -15-


-  Используя  подходящий  пресс,  протолкните  вал  через
подшипник  и  зубчатое  колесо  для  их  демонтажа.  Затем
извлеките сегментную шпонку из паза.











 -16-


-  Используя  подходящий  рычаг,  извлеките  сальник  из
кожуха входного вала.



12



 -17-


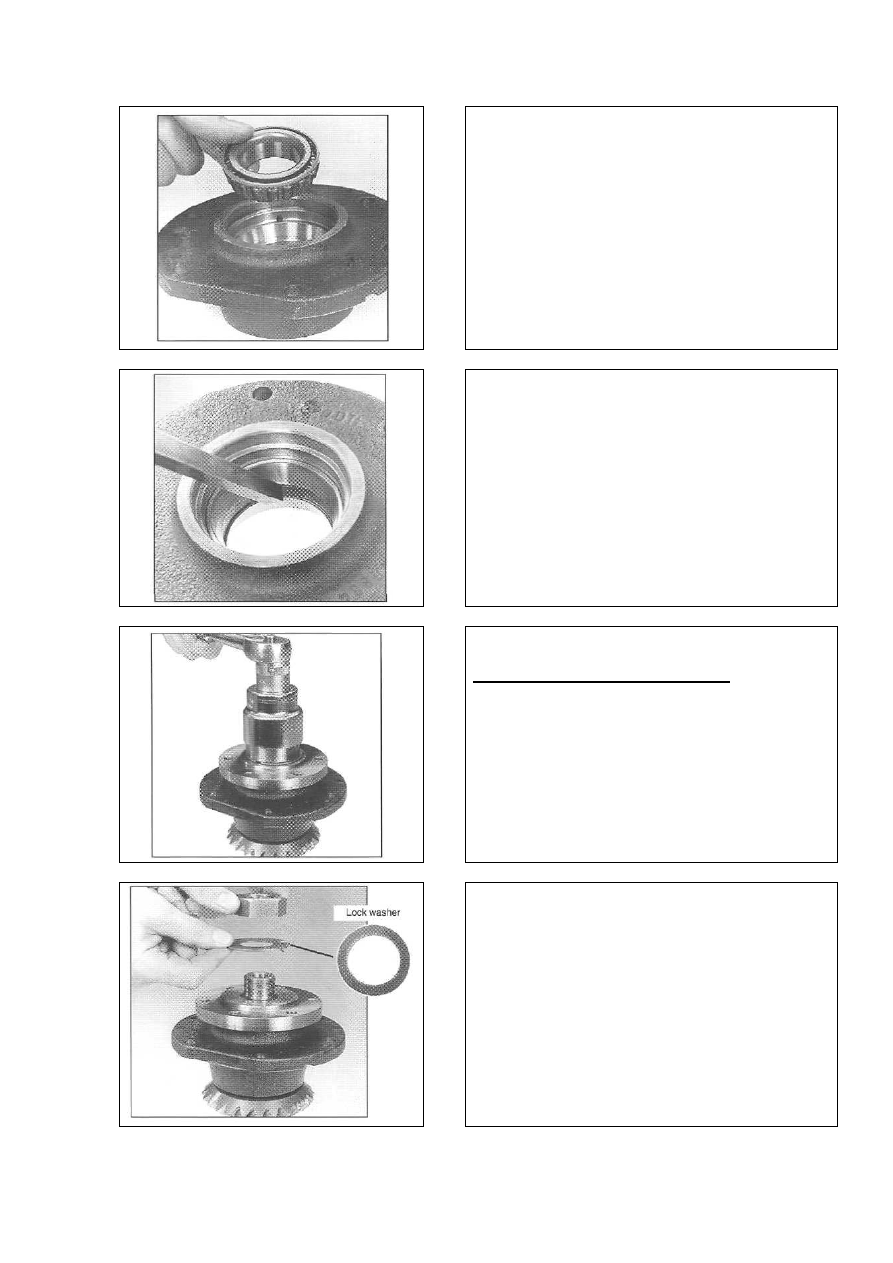

- Отделите наружный конус подшипника.











 -18-


- Извлеките наружные кольца подшипника из ко-
жуха, используя подходящую выколотку.









 -19-


РАЗБОРКА ВЫХОДНОГО ВАЛА

- Выпрямите шайбу с усиками и отверните гайку,
удерживающую выходной фланец.
(Гнездо 46 мм)







 -20-


-  Отверните  гайку  и  шайбу  с  усиками (1-й  вари-
ант).
- Отверните гайку и стопорную шайбу (2-й вари-
ант)

Lock washer = Стопорная шайба



13



 -21-


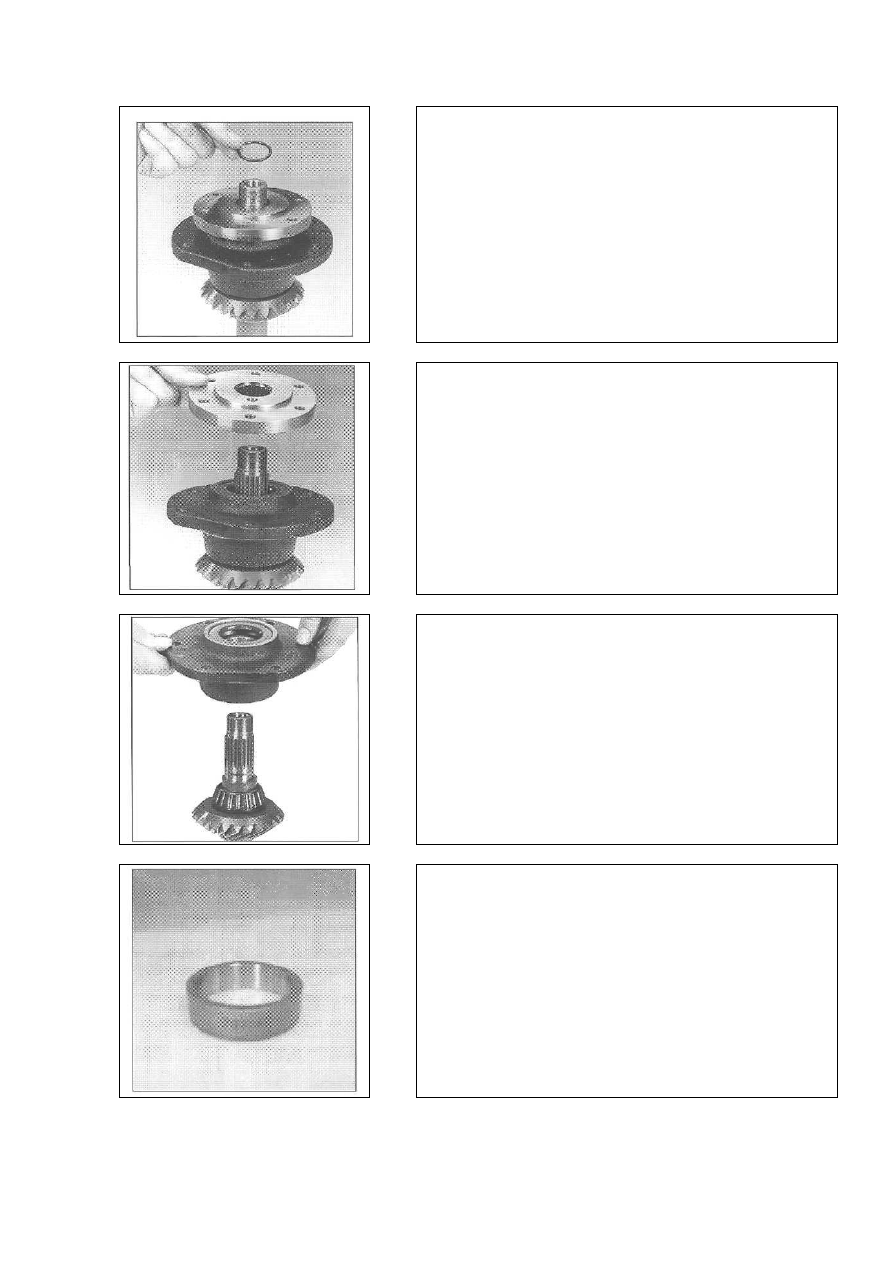

- Снимите уплотнительное кольцо.









 -22-


- Снимите наружный фланец.









 -23-


- Снимите кожух от выходного вала.











 -24-


- Снимите калиброванную распорку.



14
