Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 215









 -40-


- Слегка покройте рифли вала небольшим количеством
фиксирующего состава 649; ссылочный номер 562227

- Установите на место входной фланец и упругую шай-
бу.
-  Покройте  резьбу 19-миллиметрового  винта  контря-
щим  составом 243, ссылочный  номер 187526, и  завер-
ните винт на место.

- Крутящий момент: 95-120 Нм









 -41-


- Измерьте крутящий момент, который должен состав-
лять от 1,1 до 2,2 Нм.
-  При  необходимости  отрегулируйте  пакет  регулиро-
вочных  прокладок,  таким  образом,  чтобы  требуемый
крутящий момент бал достигнут.
-  При  повышении  толщины  пакета  регулировочных
прокладок крутящий момент уменьшается.
-  При  повышении  (уменьшении?)  толщины  пакета  ре-
гулировочных  прокладок  крутящий  момент  возраста-
ет?










 -42-


-  Когда  требуемая  толщина  пакета  регулировочных
прокладок  будет  достигнута,  снимите  узел  вала  с  ко-
жуха и, используя подходящий инструмент, установите
на  место  сальник  входного  вала  на  глубину  на 1,5 мм
ниже поверхности кожуха.








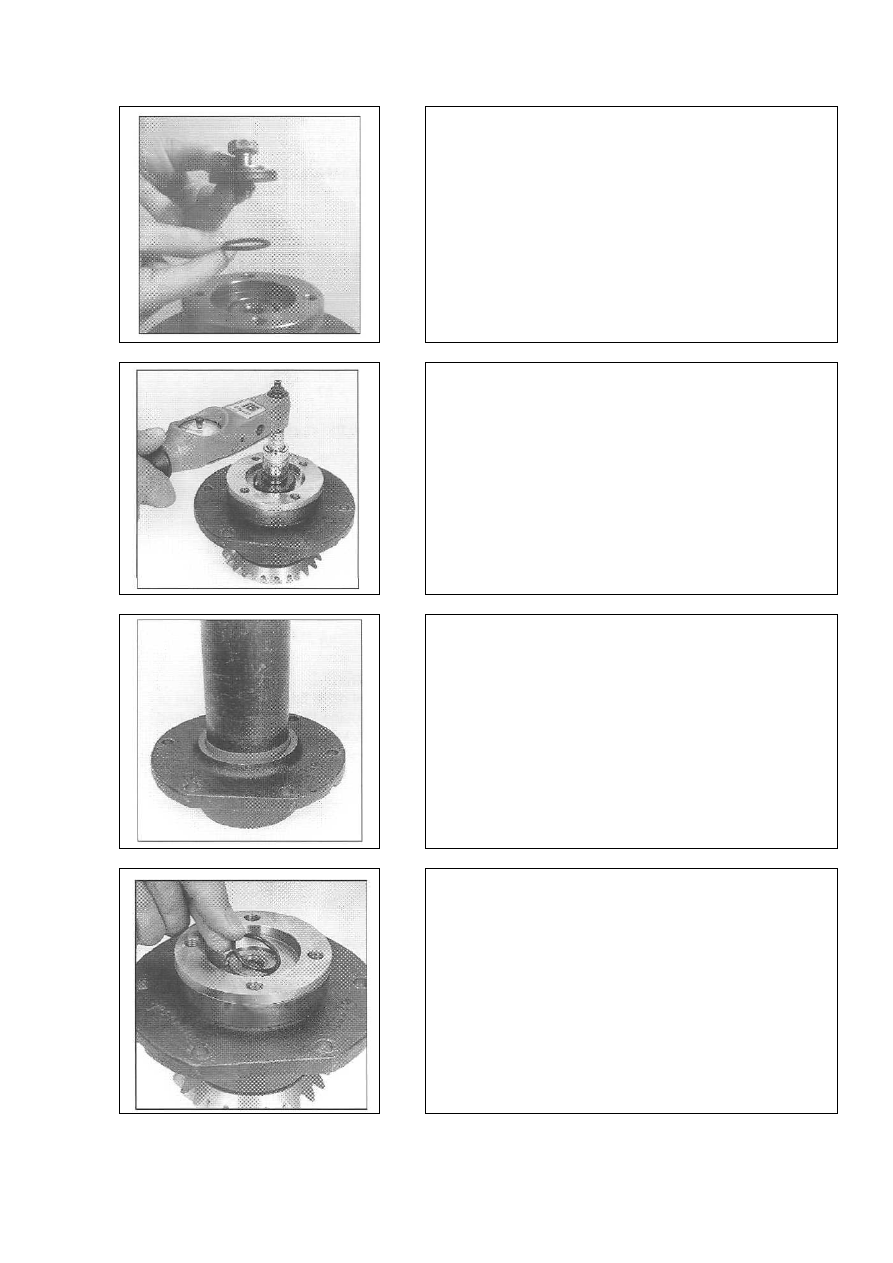

 -43-


- Соберите узел заново, как описано выше.
-  При  окончательной  сборке установите  кольцевое  уп-
лотнение под шайбу, удерживающую фланец и исполь-
зуйте  контрящий  состав  для  закрепления  болта  (ссы-
лочный номер 187526).



19





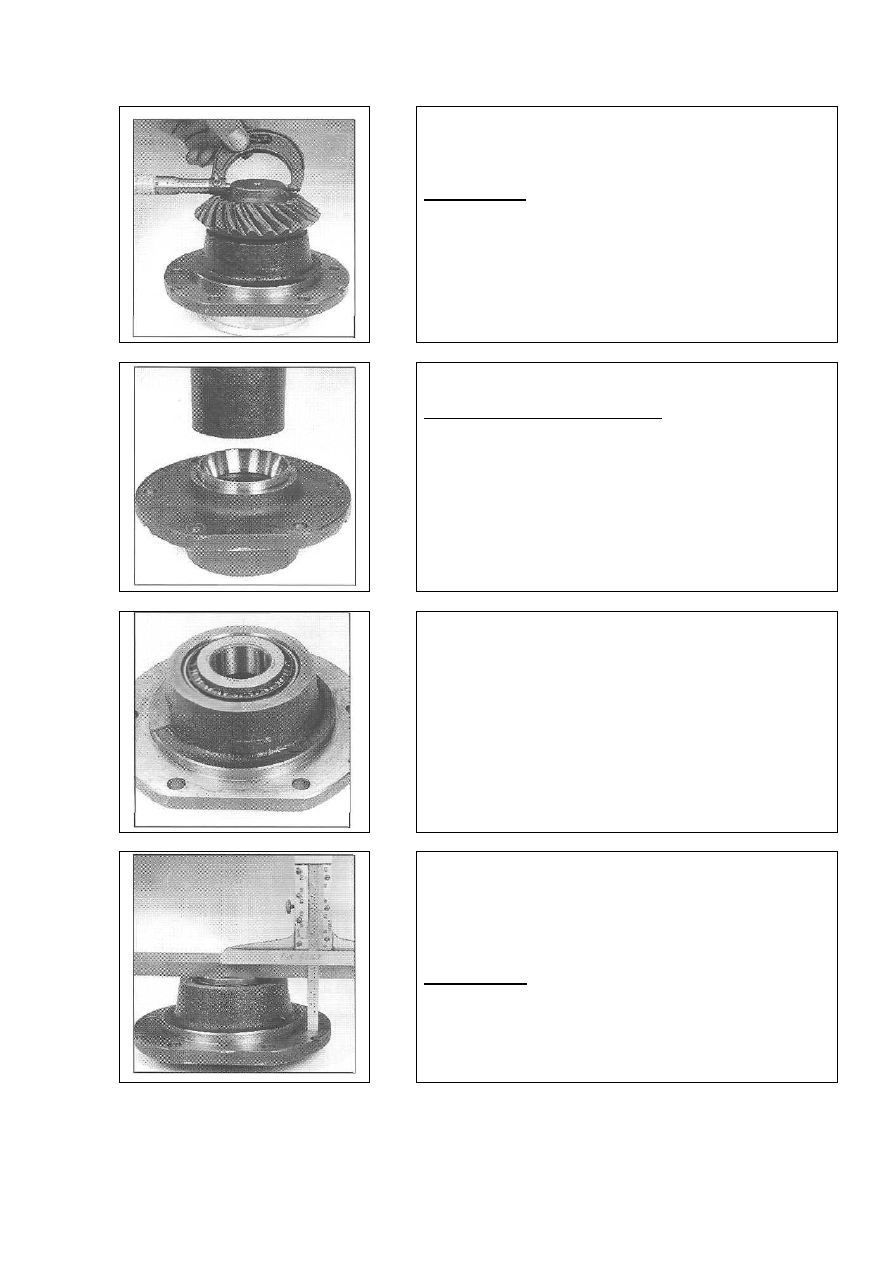

 -44-


- Измерьте и запишите диаметр входного вала

Измерение В:










 -45-


СБОРКА ВЫХОДНОГО ВАЛА

- Используя трубы подходящих размеров, установите на
место корпуса подшипников в кожух входного вала.










 -46-


- Установите на место конус внутреннего подшипника.












-47-


-  Используя  подходящее  оборудование,  измерьте  рас-
стояние  от  монтажной  поверхности  кожуха  входного
вала до задней поверхности внутреннего подшипника.

Измерение С:




20





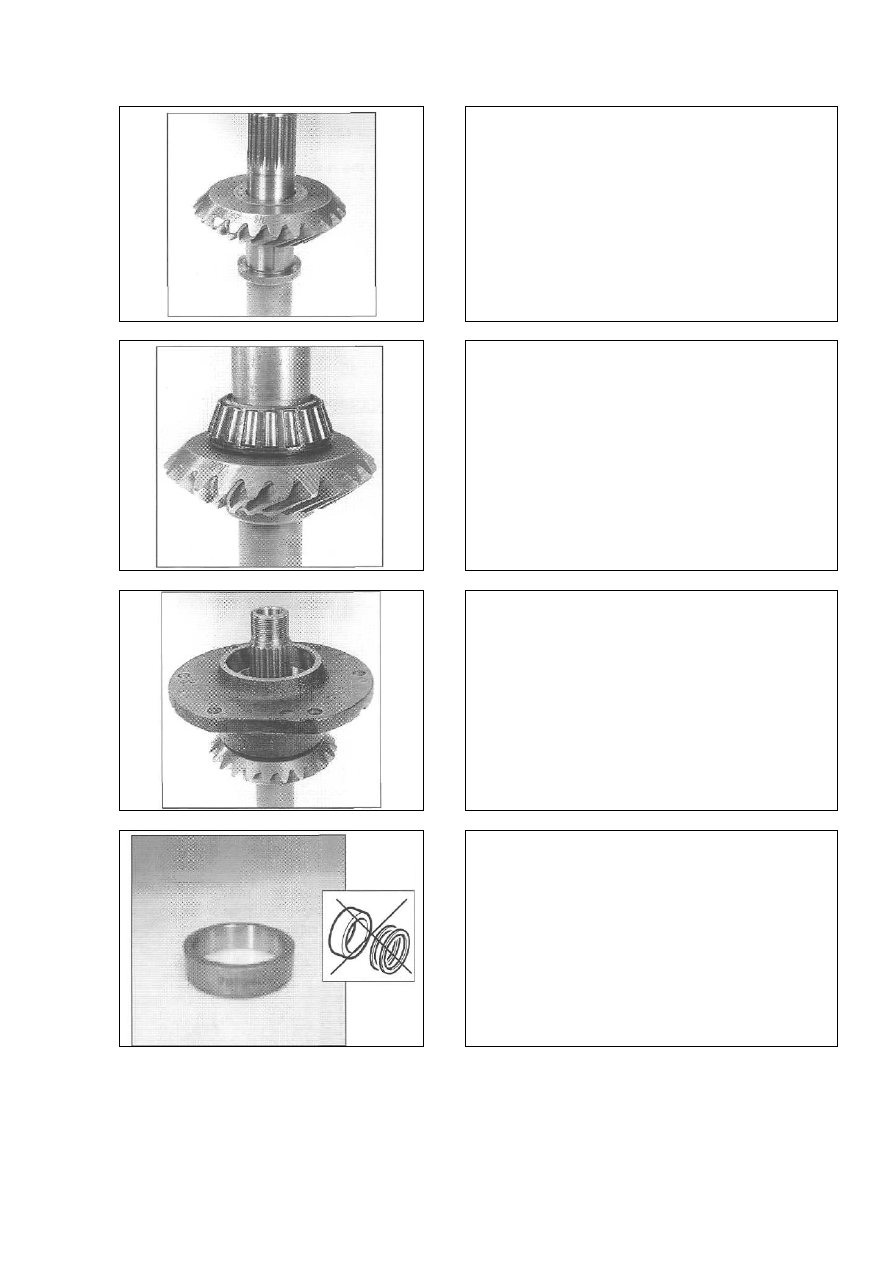

 -48-


-  Используя  подходящий  пресс,  установите  вы-
ходное зубчатое колесо на вал, следя за тем, что-
бы правильно совместить сегментную шпонку со
шпоночной канавкой.










 -49-


-  Используя  подходящую  трубу,  напрессуйте  ко-
нус внутреннего подшипника на вал.










 -50-


- Установите кожух на узел выходного вала.








 -51-


- Установите на место калиброванную распорку.
ПРИМЕЧАНИЕ:
  Если  ваш  конический  диффе-
ренциал  имеет  проставочную  прокладку  и  ком-
плект  регулировочных  прокладок,  вы  должны
заменить  их  калиброванной  проставочной  про-
кладкой** той же самой толщины.
**: Замена конического дифференциала 2.




21





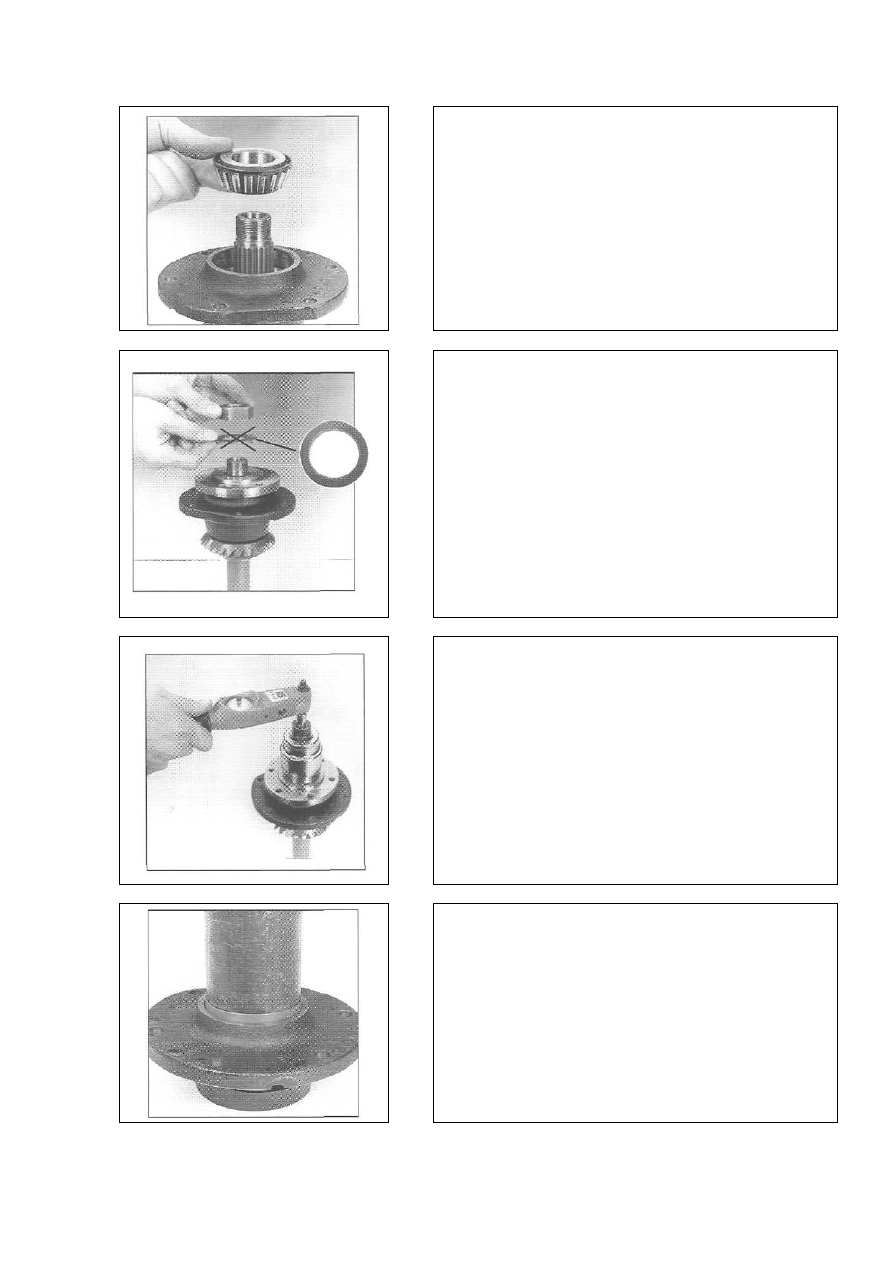

 -52-


- Очистите и обезжирьте рифли вала и диска с исполь-
зованием небольшого количества чистящего средства,
не давая ему перетекать через подшипники.
- Наденьте конус наружного подшипника на выходной
вал.








 -53-


-  Слегка  покройте  рифли  вала  небольшим  количест-
вом  фиксирующего  состава 649; ссылочный  номер
562227

-  Установите  на  место  выходной  фланец  и  упругую
шайбу.
-  Покройте  резьбу  винта  контрящим  составом 243,
ссылочный номер 187526
- заверните на место 44-миллиметровую гайку.

- Крутящий момент: 210-240 Нм








 -54-





-  Измерьте  крутящий  момент,  который  должен  со-
ставлять от 1,1 до 2,2 Нм.
-  При  необходимости  отрегулируйте  пакет  регулиро-
вочных  прокладок,  таким  образом,  чтобы  требуемый
крутящий момент бал достигнут.
-  При  повышении  толщины  пакета  регулировочных
прокладок крутящий момент уменьшается.
-  При  повышении  (уменьшении?)  толщины  пакета
регулировочных  прокладок  крутящий  момент  возрас-
тает?











 -55-


-  Когда  требуемая  толщина  пакета  регулировочных
прокладок  будет  достигнута,  снимите  узел  вала  с  ко-
жуха и, используя подходящий инструмент, установи-
те  на  место  сальник  входного  вала  на  глубину  на 1,5
мм ниже поверхности кожуха.




22
