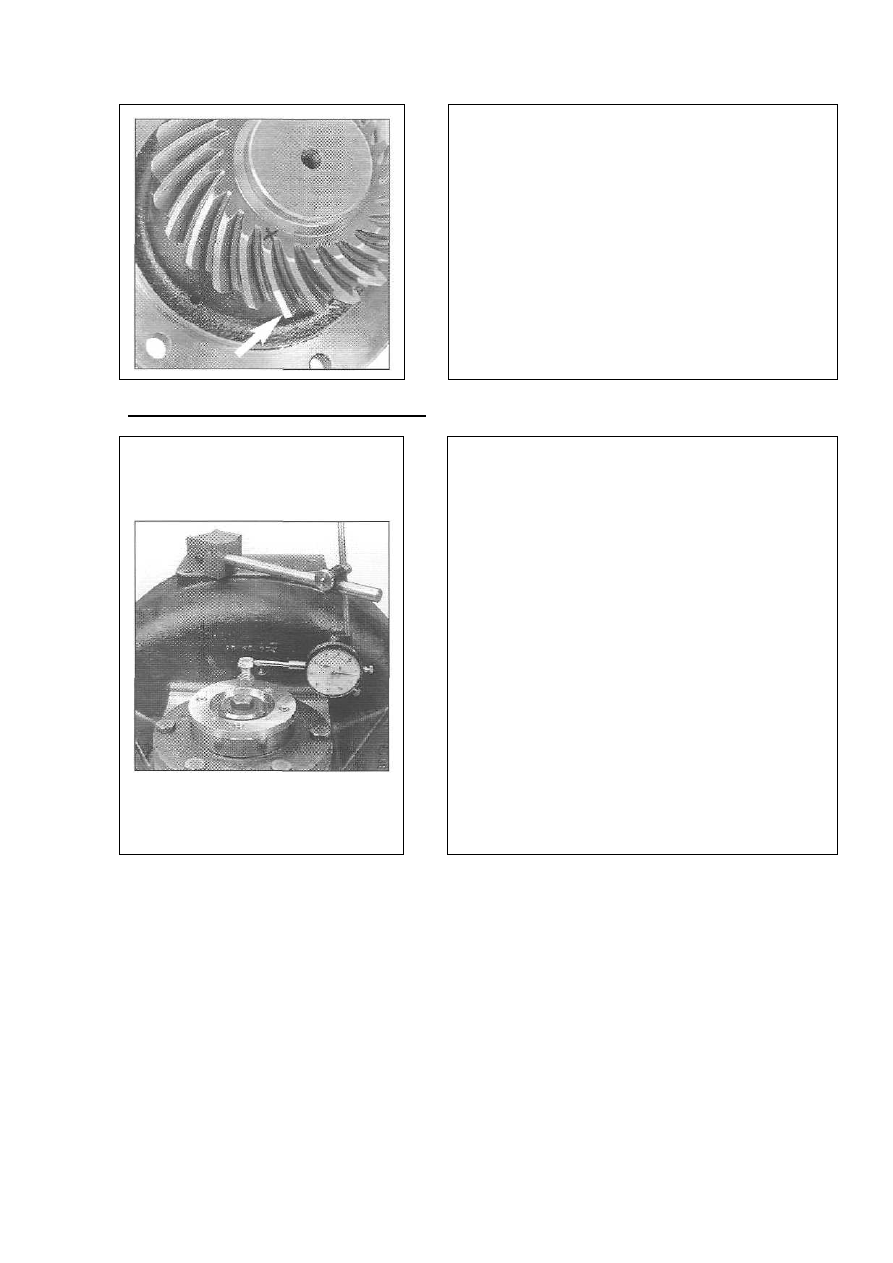

 -65-


- Для облегчения сборки может быть полезно поме-
тить  зубья,  обозначенные  «Х»,  подходящим  краси-
телем.



ПРОВЕРКА РЕГУЛИРОВКИ ПАКЕТА


 -66-


-  Используя  индикатор  часового  типа  и  болт  с  гай-
кой, установленные на входном фланце, установите
компаратор и проверьте люфт конических зубчатых
колёс.

Примечание:  При  выполнении  данного  измерения
выходной вал должен быть неподвижен

-  Люфт,  измеряемый  данным  методом,  должен  со-
ставлять 0,12 – 0,18 мм
При необходимости отрегулируйте в равной степени
оба пакета регулировочных прокладок для достиже-
ния требуемой величины люфта.

- Как только правильная величина люфта будет дос-
тигнута, снимите и установите на место узлы вход-
ного и выходного вала, используя золотой герматит
или эквивалентный герметизирующий состав между
кожухами,  пакетами  регулировочных  прокладок  и
картером.



27





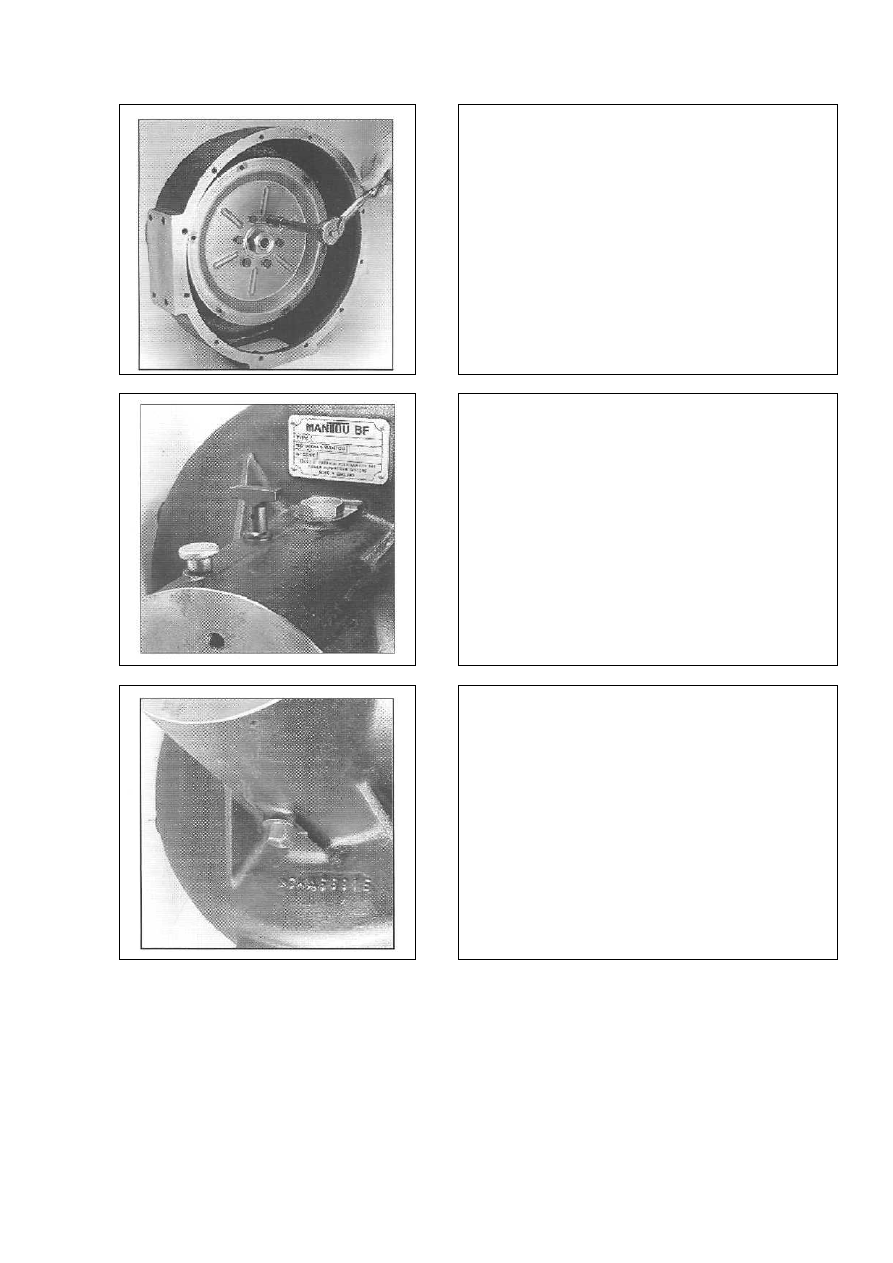

 -67-


- Установите на место ведущий диск.
Затяните  болт  с  приложением  крутящего  момента
39-58 Нм.










 -68-


-  Фотография,  демонстрирующая  дыхательный
клапан,  мерный  щуп  и  пробку  заливочной  горло-
виной.








 -69-


- Фотография, демонстрирующая пробку сливного
отверстия.



Примечание: -  Кромки  сальников  следует  смазывать  лёгкой  консистентной  смазкой,  наноси-

мой на узел.

-  Подшипник следует смазывать соответствующим маслом, наносимым на узел.
-  Пробки сливного отверстия, заливочной горловины и отверстия масломерного

щупа следует затягивать с приложением крутящего момента 20-30 Нм.





28
















РАЗБОРКА КОРОБКИ ПЕРЕДАЧ

20-3-9 EN







































26 апреля 2004 года



СОДЕРЖАНИЕ



КОРОБКА ПЕРЕДАЧ И ГИДРОТРАНСФОРМАТОР ..............................................................5
КОРОБКА ПЕРЕДАЧ (детали) ....................................................................................................6
КОРОБКА ПЕРЕДАЧ (детали механизма – зубчатые колёса) .................................................8
КОРОБКА ПЕРЕДАЧ (детали электромагнитного регулировочного клапана)....................10
ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТРАНСМИССИИ..............................................................12
ОПИСАНИЕ ГИДРАВЛИЧЕСКОЙ СХЕМЫ ТРАНСМИССИОННОГО ВАЛА ................13

ЦЕПЬ МУФТЫ ........................................................................................................................13
ЦЕПЬ ГИДРОТРАНСФОРМАТОРА ....................................................................................13
ЦЕПЬ ОХЛАЖДЕНИЯ И СМАЗКИ......................................................................................13

ГИДРАВЛИЧЕСКАЯ СХЕМА ТРАНСМИССИИ...................................................................14
ОБСЛУЖИВАНИЕ ТРАНСМИССИИ......................................................................................15

РЕКОМЕНДОВАННЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ ....................................................15
РАБОЧАЯ ТЕМПЕРАТУРА: 85

°-90°С .................................................................................15

СМЕНА МАСЛА И ФИЛЬТРОВ...........................................................................................15
УРОВЕНЬ МАСЛА .................................................................................................................15

ПРОВЕРКА ДАВЛЕНИЯ ...........................................................................................................16
ПОКАЗАНИЯ ДАВЛЕНИЯ НА КОРОБКЕ ПЕРЕДАЧ...........................................................18
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.........................................................................................19

ДОПУСКИ НА ОСЕВОЙ ЛЮФТ ВАЛА И ЗУБЧАТЫХ КОЛЁС .....................................20

РАЗБОРКА  СБОРКА .................................................................................................................21

ОБЩАЯ ИНФОРМАЦИЯ ......................................................................................................22

1 – РАЗБОРКА ТРАНСМИССИИ .............................................................................................23
2 – РАЗБОРКА И СБОРКА ВХОДНОГО ВАЛА .....................................................................28
3 – РАЗБОРКА И СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА ....................................................33
4 – РАЗБОРКА И СБОРКА ПРОМЕЖУТОЧНОГО ВАЛА ЗАДНЕГО ХОДА.....................33
5 – РАЗБОРКА И СБОРКА ВЫХОДНОГО ВАЛА..................................................................34
7 – РАЗБОРКА И СБОРКА ВАЛА ПОСТОЯННОГО ПРИВОДА НА 4 КОЛЕСА..............38
8 – РАЗБОРКА И СБОРКА МАСЛЯНОГО НАСОСА ............................................................39
9 – РАЗБОРКА И СБОРКА КЛАПАНА....................................................................................40
10 – РАЗБОРКА И СБОРКА ГНЕЗДА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ................41
11 – СБОРКА ТРАНСМИССИИ................................................................................................42
ПРОЦЕДУРА ИСПЫТАНИЙ ....................................................................................................50

ПРОЦЕДУРА ИСПЫТАНИЙ «КОМПАКТ ПЛЮС»..........................................................51
