ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТРАНСМИССИИ



Running forward and backward valve = Клапан движения вперёд и назад
4WD pressure test = Проверка давления привода на четыре колеса
4WD clutch = Муфта привода на четыре колеса
4WD solenoid valve = Электромагнитный клапан привода на четыре колеса
Pressure regulator valve = Клапан регулировки давления
Clutch running forward = Муфта движения вперёд
Forward test point = Контрольная точка движения вперёд
Reverse test point = Контрольная точка движения назад
Clutch running backward = Муфта движения назад
Converter relief valve = Предохранительный клапан гидротрансформатора
Converter pressure test point = Контрольная точка давления в гидротрансформаторе
Oil filter = Масляный фильтр
Pump test point = Контрольная точка насоса
Torque converter = Гидротрансформатор
Cold start valve = Клапан холодного запуска
Lube pressure test = Проверка давления смазки
Temperature sender = Датчик температуры
Pump = Насос
Suction strainer = Сетчатый фильтр на всасывающей линии
Lube test point = Контрольная точка смазки
Sump = Маслосборник
Transmission lubrication = Смазка трансмиссии
Oil cooler = Маслоохладитель

12



ОПИСАНИЕ ГИДРАВЛИЧЕСКОЙ СХЕМЫ ТРАНСМИССИОННОГО ВАЛА


ЦЕПЬ МУФТЫ

Масло всасывается в картер через сетчатый фильтр на всасывающей линии.
Масло, выходящее из насоса, проходит в фильтр и направляется в цепь муфты.
Фильтр защищён клапаном холодного запуска, калиброванным на давление 26 бар.
На выходе фильтра регулятор давления, обозначенный буквой А, поддерживает давление 14

±1 бар

в цепи муфты. Тот же самый регулятор осуществляет питание цепи гидротрансформатора.

Электромагнитные  клапаны,  обозначенные  буквой  В,  дают  возможность  направлять  давление  к
муфтам  передач  переднего  и  заднего  хода,  а  на  нейтральной  передаче  они  дают  возможность
стравливать давление в муфтах в сторону картера.

В «подпружиненном» варианте привода на четыре колеса муфта приведена в зацепление с пружи-
ной. При подаче напряжения на электромагнитный клапан, обозначенный буквой С, прилагается
давление к поршню, который толкает пружину назад и освобождает муфту привода на четыре ко-
леса.

ЦЕПЬ ГИДРОТРАНСФОРМАТОРА

Масло поступает в цепь гидротрансформатора через регулятор давления, обозначенный буквой А.
Ограничитель давления, обозначенный буквой D, поддерживает давление в цепи 6,5

± 1,5 бар.


ЦЕПЬ ОХЛАЖДЕНИЯ И СМАЗКИ

Масло, возвращающееся из гидротрансформатора, проходит через внутреннее пространство поло-
го вала насоса, направляется в сторону маслоохладителя, а затем возвращается в трансмиссионный
вал для смазки зубчатых колёс и подшипников на входном валу.


13

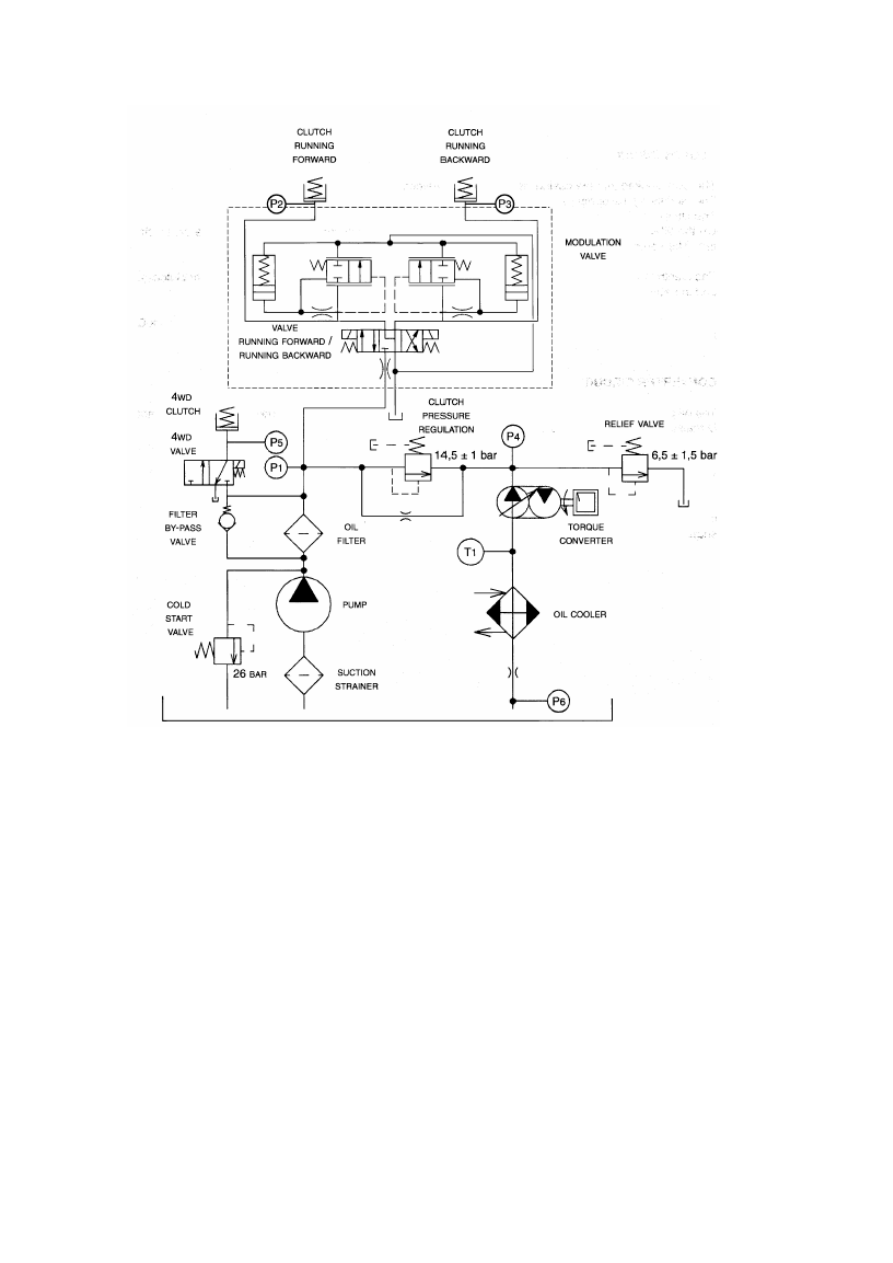

ГИДРАВЛИЧЕСКАЯ СХЕМА ТРАНСМИССИИ



Clutch running forward = Муфта движения вперёд
Clutch running backward = Муфта движения назад
Modulation valve = Модулирующий клапан
Valve running forward/running backward = Клапан движения вперёд и назад
4WD clutch = Муфта привода на четыре колеса
4WD valve = Клапан привода на четыре колеса
Cutch pressure regulation = Регулировка давления в муфте
Relieve valve = Предохранительный клапан
Filter by-pass valve = Перепускной клапан фильтра
Oil filter = Масляный фильтр
Torque converter = Гидротрансформатор
Cold start valve = Клапан холодного запуска
Pump = Насос
Oil cooler = Маслоохладитель
Suction strainer = Сетчатый фильтр на всасывающей линии
bar = бар

Р1 = Контрольная точка давления масляного насоса (14,5

± 1 бар)

Р2 = Контрольная точка давления муфты движения вперёд (14,5

± 1 бар)

Р3 = Контрольная точка давления муфты движения назад (14,5

± 1 бар)

Р4 = Контрольная точка давления срабатывания предохранительного клапана гидротрансформатора (6,5

± 1

бар)
Р5 = Контрольная точка давления привода на четыре колеса (14,5

± 1 бар)

Р6 = Контрольная точка давления смазки (1,5

± 1 бар)

Т1 = Проверка температуры

14

ОБСЛУЖИВАНИЕ ТРАНСМИССИИ


РЕКОМЕНДОВАННЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ

Все масла, используемые в данной трансмиссии, должны удовлетворять следующим требованиям:


СОРТ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

КЛАССИФИКАЦИЯ







10W30

API GL 4

ALLISON C3

MIL-L-2105B


РАБОЧАЯ ТЕМПЕРАТУРА: 85

°-90°С


Для  обеспечения  хорошей  смазки  и  требуе-
мой  рабочей  температуры  важно  использо-
вать  указанное  масло  и  поддерживать  его
правильный уровень.

СМЕНА МАСЛА И ФИЛЬТРОВ

Рекомендуется  производить  смену  масла  со
следующими интервалами:

После первых 50 часов работы.

Затем – не реже, чем через каждые 800 часов.
При каждой смене масла очищайте сетчатый
фильтр.




УРОВЕНЬ МАСЛА

Проверка  уровня  масла  должна  всегда  про-
изводиться  с  использованием  мерного  щупа
при работе двигателя на холостом ходу.

* Не заливайте масло до уровня, превышаю-
щего  верхнюю  отметку,  поскольку  это  мо-
жет  привести  к  перегреву  вследствие  раз-
брызгивания  масла  через  шестерни  (образо-
вание  эмульсии  и  ухудшение  качества  мас-
ла).  Это  может  привести  также  к  внешним
утечкам.

Смена масла также необходима для удаления
металлических

частичек

компонентов

трансмиссии.  Эти  частицы  образуются  в
процессе нормальной работы.

Заменяйте  фильтр  после  первых 50 часов
работы и через каждые 400 часов работы по-
сле этого.

Многие  факторы,  оказывающие  влияние  на
смену  масла,  требуют  более  частой  смены
масла.



ОСТОРОЖНО!


Во  избежание  потери  смазочного  материала
в  трансмиссии  при  буксировке  машины  на
большие расстояния рекомендуется отсоеди-
нять выходной вал трансмиссии.







ЁМКОСТЬ (только КОРОБКА ПЕРЕ-
ДАЧ): 15,5 л











МАСЛО,  ИСПОЛЬЗУЕМОЕ  ФИРМОЙ
«MANITOU»:  Масло «MANITOU» для  ва-
лов автоматических трансмиссий











1 л – ссылочный номер 62 148
25 л – ссылочный номер 487 655
56 л – ссылочный номер 545 557
215 л – ссылочный номер 490 207
