ДОПУСКИ НА ОСЕВОЙ ЛЮФТ ВАЛА И ЗУБЧАТЫХ КОЛЁС

ОСЕВОЙ ЛЮФТ ВАЛОВ

Величины осевого люфта всех валов должны быть 0,0254 и 0,0762 мм.

ОСЕВОЙ ЛЮФТ ЗУБЧАТЫХ КОЛЁС

Первичные зубчатые колёса входного вала переднего и заднего хода: 0,061 и 0,41 мм.

Зубчатые колёса выходного вала:

4-е зубчатое колесо: 0,20 и 0,56 мм
3-е зубчатое колесо: 0,38 и 0,84 мм
2-е зубчатое колесо: 0,36 и 0,56 мм
1-е зубчатое колесо: 0,33 и 0,51 мм

Привод на 4 колеса: 0,051 и 0,28 мм.


20



РАЗБОРКА

СБОРКА





21


ОБЩАЯ ИНФОРМАЦИЯ

Мы  рекомендуем,  чтобы  при  выполнении
работ  по  обслуживанию  трансмиссии,  вы-
полнялись  процедуры,  описанные  в  настоя-
щем Руководстве.

ИНСТРУМЕНТЫ

Для  ремонта  описываемой  трансмиссии  мо-
гут  использоваться  обычные  ручные  меха-
нических  инструменты,  однако  процедура,
выполняемая  с  использованием  таких  инст-
рументов,  не  только  проходила  бы  медлен-
но,  но  и  могла  бы  повредить  другие  обслу-
живаемые  части.  Для  снижения  затрат  на
обслуживание  и  времени  простоя  транс-
портного  средства  мы  рекомендуем  приоб-
рести  специальные  инструменты,  перечис-
ленные  в  настоящем  Руководстве,  у  указан-
ных производителей инструментов.

ЧИСТОТА

Перед  разборкой  трансмиссия  должна  быть
подвергнута  паровой  очистке.  Перед  очист-
кой  перекройте  все  отверстия  для  предот-
вращения  проникновения  грязи  и  воды,  ко-
торые  могли  бы  повредить  обслуживаемые
части.  Грязь  оказывает  истирающее  воздей-
ствие, которое способно привести к прежде-
временному  износу  и  выходу  из  строя  дис-
ков  сцепления,  гидравлических  клапанов  и
подшипников.

* По  причине  характера  действия  гидравли-
ческой  системы  чистота  является  фактором
первоочередной  важности,  поэтому  следует
выполнять следующие указания:

1 – Не следует использовать ткань из хлопка
или  хлопка-волокна  во  избежание  заклини-
вания системы.

2 – При  установки  новых  дисков  сцепления
их  следует  окунуть  в  новое  чистое  масло,  в
соответствии с рекомендациями, на 3 часа.

3 – Перед  сборкой  все  части  следует  тща-
тельно очистить и смазать новым маслом



ПОДШИПНИКИ

При  демонтаже  трансмиссии  после  относи-
тельно  небольшого  пробега  подшипники
следует  демонтировать  с  использованием
съёмников,  разработанных  для  этой  цели.
Оборачивайте подшипник для предотвраще-
ния загрязнения.

Очищайте,  осматривайте  и  смазывайте  под-
шипники  непосредственно  перед  сборкой.
Если  накопленный  пробег  осуществлялся  в
течение  более 1500 часов,  мы  рекомендуем
заменить все подшипники.

СМЕННЫЕ ЧАСТИ

Изображения  с  пространственным  разделе-
нием  деталей,  представленные  в  настоящем
Руководстве,  приведены  для  удобства  меха-
ника и демонстрируют последний материал.
Части расположены в их правильном поряд-
ке, и их изображение может также использо-
ваться  для  ориентации  при  сборке  или  раз-
борке данного агрегата.

РЕГУЛИРОВОЧНЫЕ ПРОКЛАДКИ

При  установке  пакетов  регулировочных
прокладок  важно,  чтобы  самые  тонкие  про-
кладки  помещались  между  более  толстыми
прокладками  во  избежание  всякого  возмож-
ного  повреждения  регулировочных  прокла-
док.

УПЛОТНЕНИЯ

Уплотнения, которые были сняты в процессе
разборки, должны заменяться новыми в про-
цессе сборки.



22

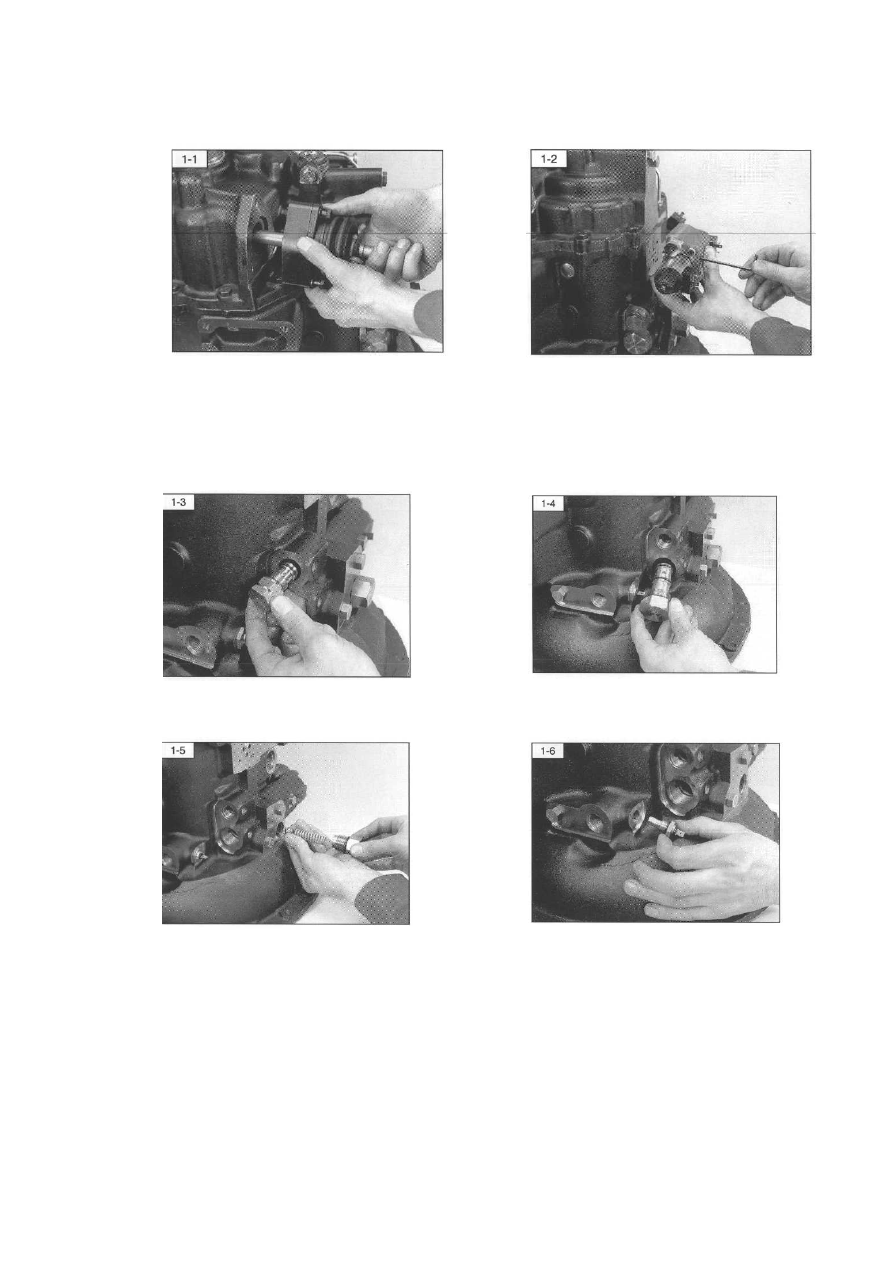

1 – РАЗБОРКА ТРАНСМИССИИ





Переверните  трансмиссию  на  подходящем
верстаке.  Для  удобства  верхняя  часть  вер-
стака  должна  иметь  отверстие  для  размеще-
ния  входного  вала  и  насоса.  Выверните 3
винта  и  извлеките  узел  рычага  переключе-
ния передач.



Выверните 4 винта с колпачками и извлеки-
те клапан контроля направления.













Снимите  предохранительный  клапан  гидро-
трансформатора.



Снимите регулировочный клапан давления.















Снимите  корпус,  пружину  и  шарик  клапана
холодного запуска.



Извлеките датчик температуры.
