Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 226






СБОРКА







Снятие  опорной  втулки,  ступицы  синхрони-
затора и второго зубчатого колеса.



Установите на место второе зубчатое колесо и
ступицу синхронизатора









Используя  трубу  соответствующих  размеров,
установите опорную втулку первого зубчато-
го колеса.

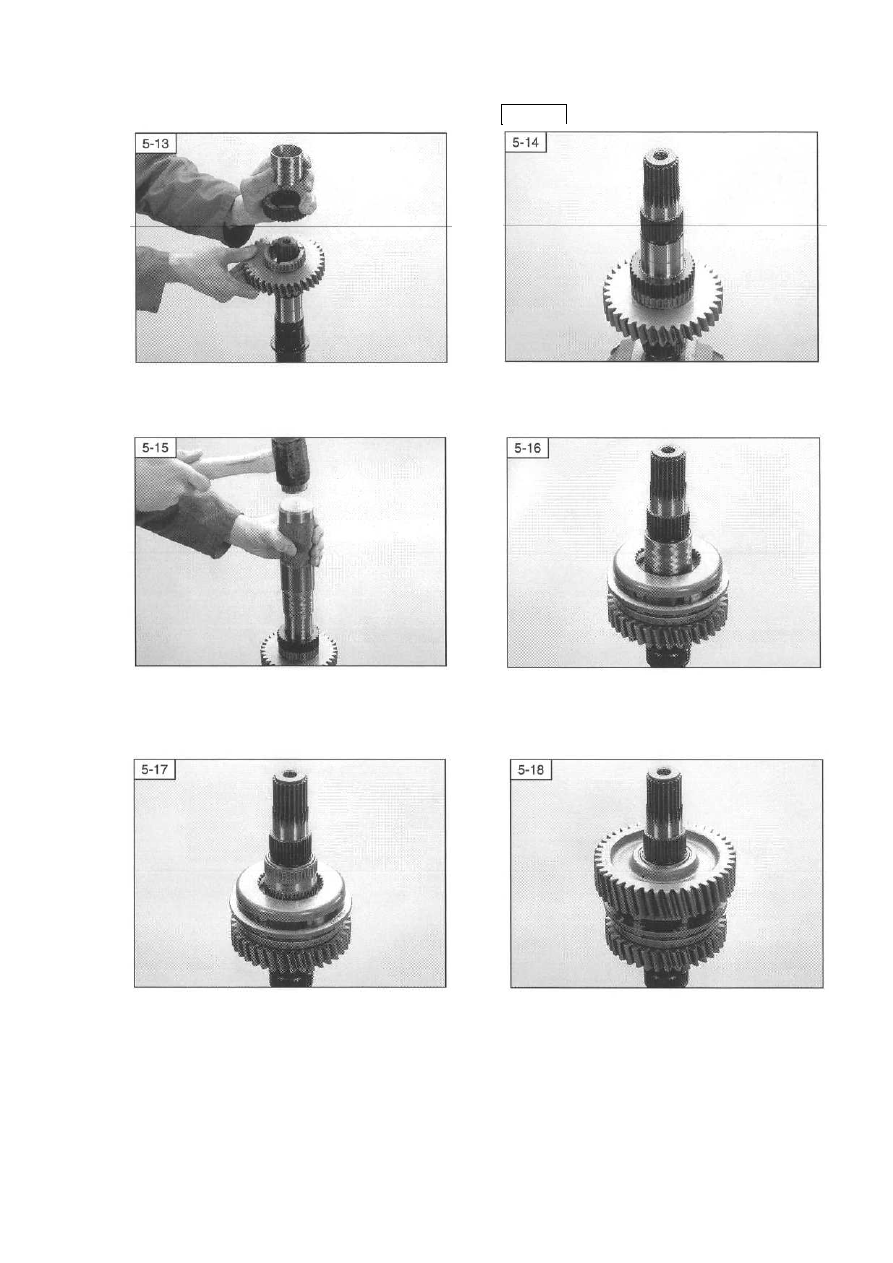

Установите на место узел синхронизаторов 1-
й/2-й передачи











Установите  игольчатые  подшипники  и  про-
кладку, как показано на рисунке.



Установите на место первое зубчатое колесо.



36







Установите на место зубчатое колесо привода
на 4 колеса, используя герметизирующий со-
став (номер по каталогу 548110).
Примечание:  Зубчатое  колесо  следует  уста-
навливать  на  место  с использованием  гофри-
рованной бобышки против первого зубчатого
колеса (На моделях с приводом на 2 колеса на
месте  зубчатого  колеса  устанавливается  про-
кладка).



Используя  трубу  соответствующих  размеров,
установите на место задний подшипник.

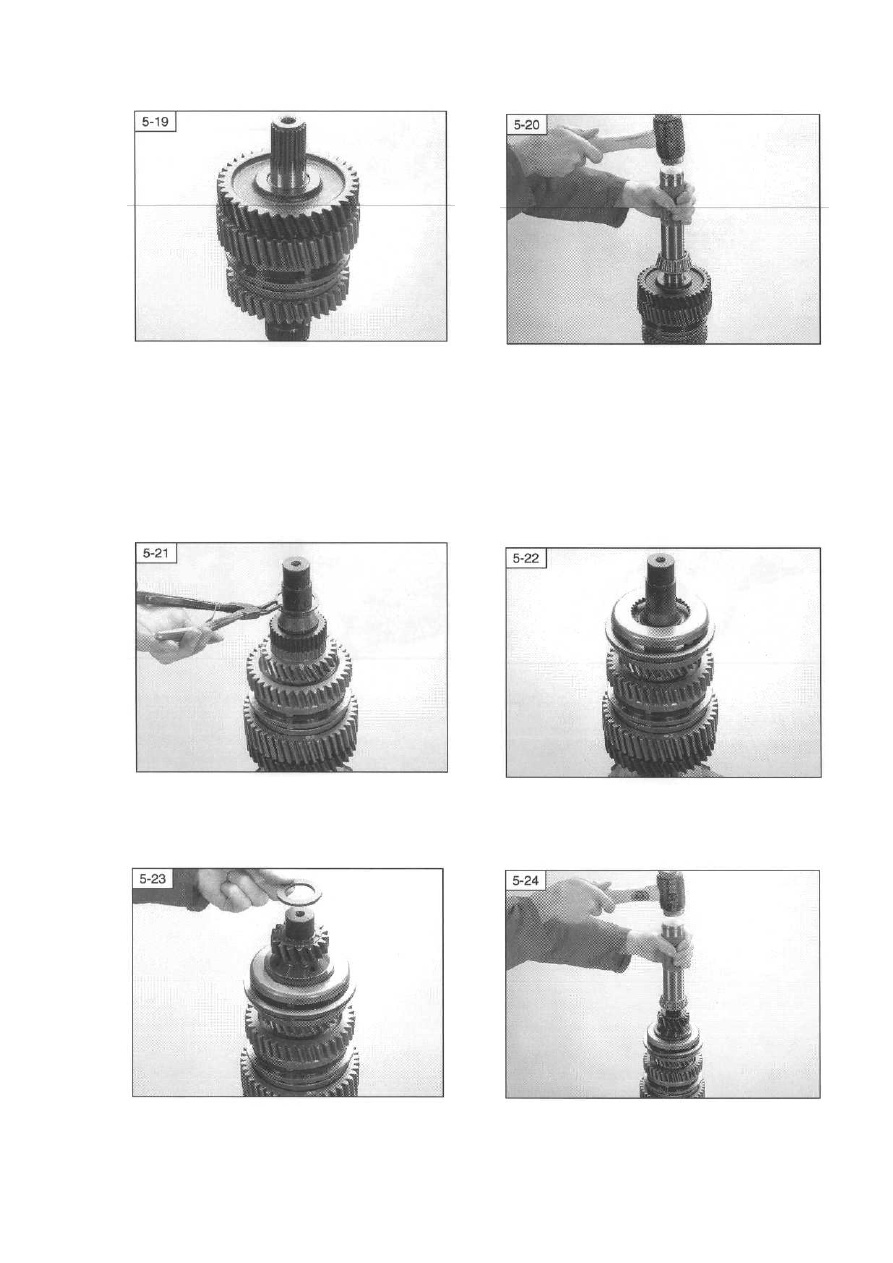

Переверните вал и установите на место третье
зубчатое  колесо,  ступицу  синхронизатора  и
разрезное пружинное кольцо.



Установите на место узел синхронизаторов 3-
й/4-й передачи









Установите  на  место  четвёртое  зубчатое  ко-
лесо  и  упорную  шайбу,  как  показано  на  ри-
сунке.



Используя  трубу  соответствующих  размеров,
установите на место передний подшипник.

37

7 – РАЗБОРКА И СБОРКА ВАЛА ПОСТОЯННОГО ПРИВОДА НА 4 КОЛЕСА






РАЗБОРКА

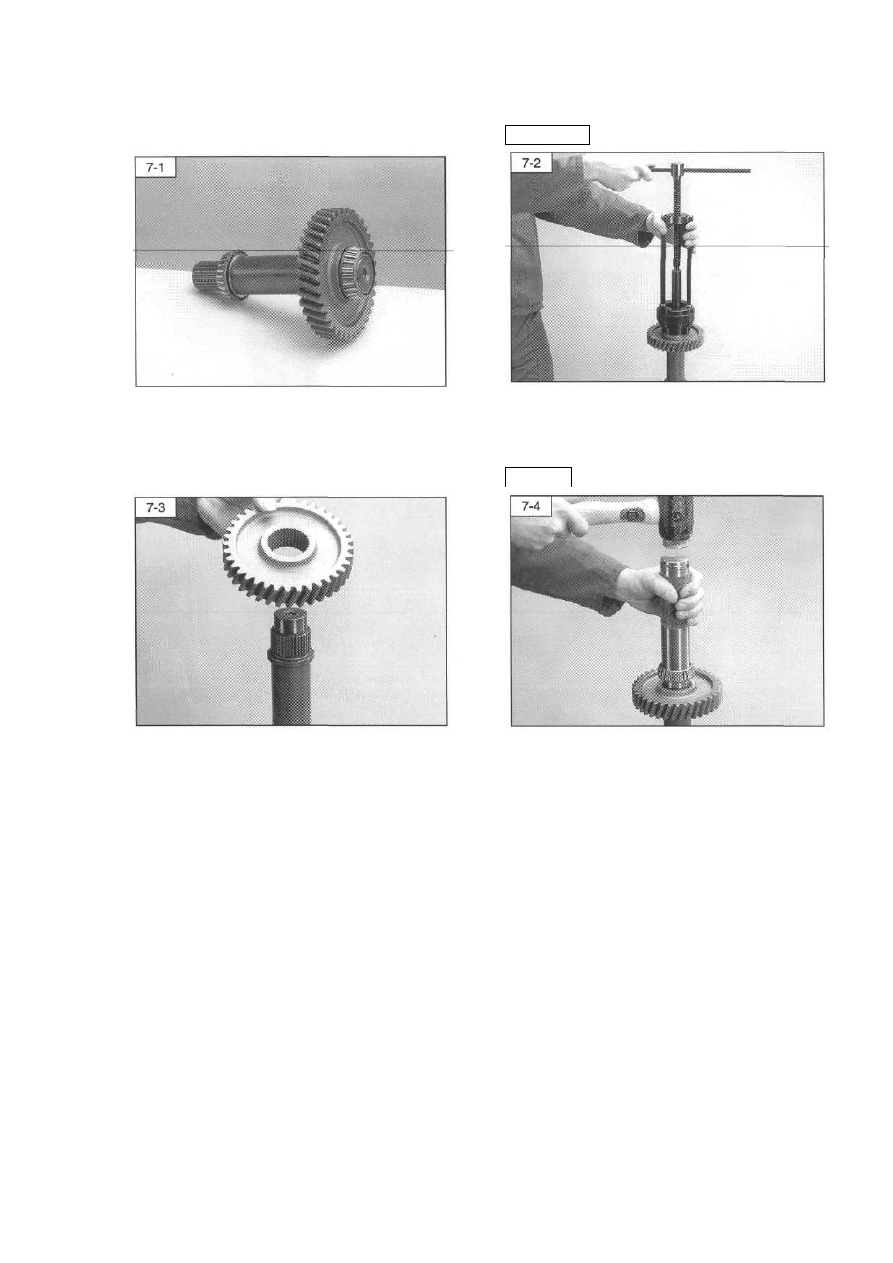

Вал постоянного привода на 4 колеса



Используя  соответствующий  съёмник  под-
шипников,  снимите  передний  и  задний  под-
шипники.











СБОРКА



Снимите зубчатое колесо привода на 4 колеса.   Установите на место зубчатое колесо приво-

да  на 4 колеса,  используя  герметизирующий
состав  для  резьбы  (номер  по  каталогу
548110),  на  шплинты  вала.  Затем,  используя
трубу  подходящих  размеров,  установите  на
место передний и задний подшипники.



38



8 – РАЗБОРКА И СБОРКА МАСЛЯНОГО НАСОСА


Примечание:  Отдельные  компоненты  мас-
ляного  насоса  обслуживанию  не  подлежат.
Тем  не  менее,  насос  может  разбираться  для
целей очистки и проверки.

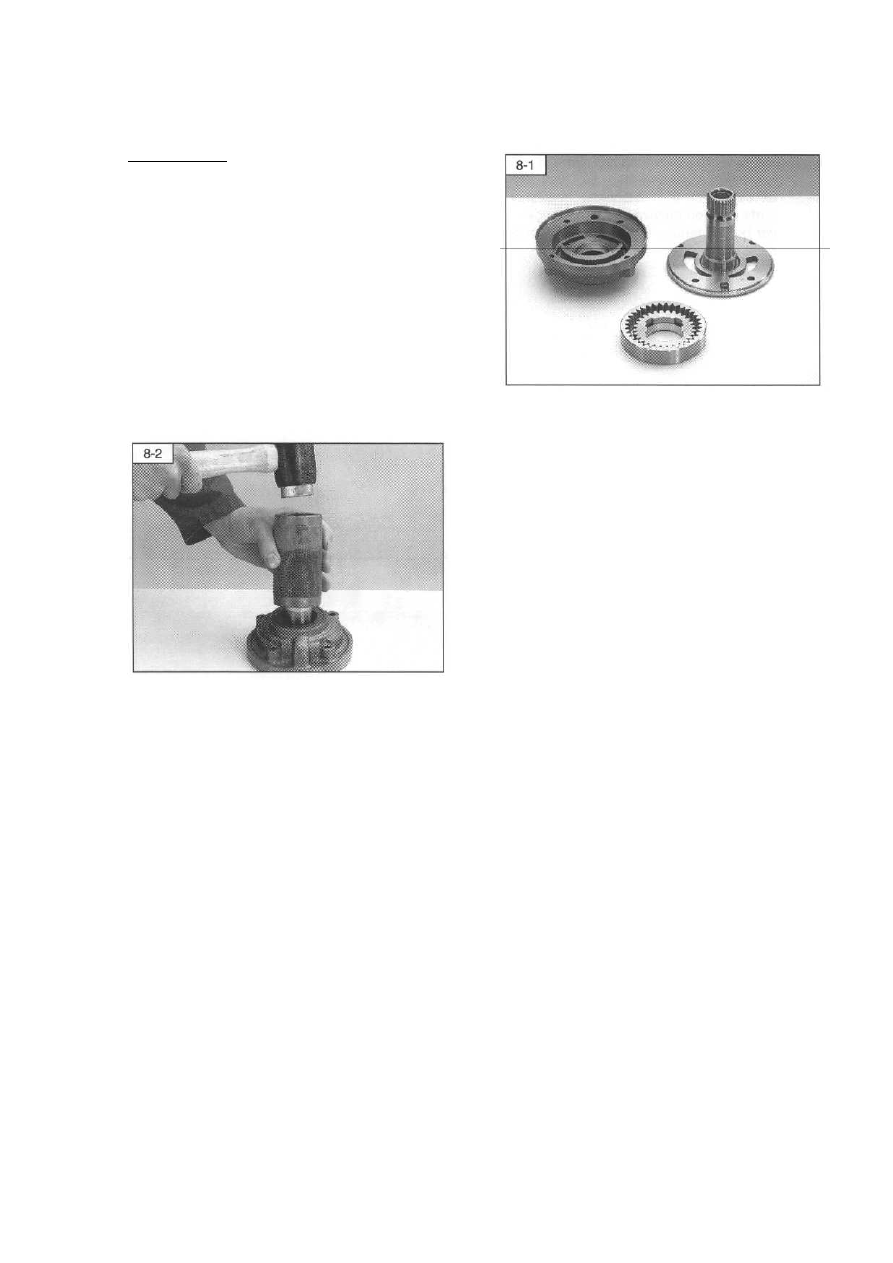

Вид разобранного насоса.











Сальник  насоса  можно  устанавливать  на  ме-
сто  с  использованием  трубы  соответствую-
щих размеров.







39
