Раздел Разборка и Сборка

Порядок установки

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

1. Смажьте каждый толкатель кулачка (1) чистым
моторным маслом.

Рисунок 194

2. Установите каждый толкатель кулачка (1) в
соответствующий корпус блока цилиндров.

Примечание: Следите за тем, чтобы каждый толкатель
кулачка (1) был установлен в свое первоначальное
положение и правильно.

Окончание:

a. Установите распределительный вал. Следуйте
настоящим инструкциям по разборке и сборке,
«Распределительный вал -Демонтаж и Установка».

b. Установите масляный поддон двигателя, если
настало время. Следуйте настоящим инструкциям по
разборке и сборке, «Масляный поддон двигателя -
Демонтаж и Установка».

c. Установите головку цилиндров, если для этого
настало время. Следуйте настоящим инструкциям по
разборке и сборке, «Головка цилиндров - Демонтаж и
Установка».

моторного масла.

Подъемная группа – Демонтаж и
Установка

Порядок демонтажа

Начало:

a. Снимите головку цилиндров, если она не была
демонтирована ранее. Следуйте настоящим
инструкциям по разборке и сборке, «Головка
цилиндров -Демонтаж и Установка».

b. Снимите масляный поддон двигателя, если тот не
демонтировался ранее. Следуйте настоящим
инструкциям по разборке и сборке, «Масляный поддон
двигателя -Демонтаж и Установка».

c. Снимите распределительный вал. Следуйте
настоящим инструкциям по разборке и сборке,
«Распределительный вал -Демонтаж и Установка».

ПРИМЕЧАНИЕ

Рисунок 193

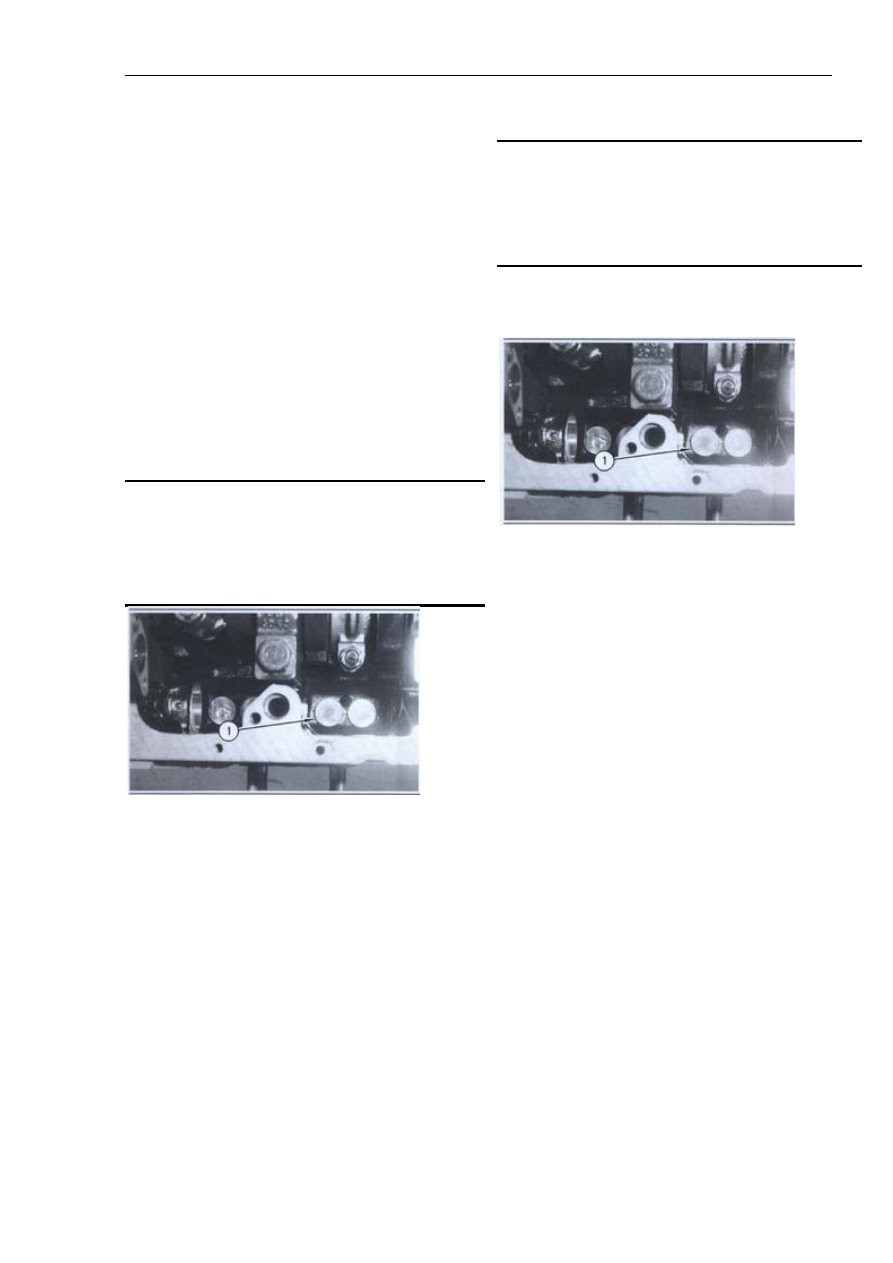

1. С помощью подходящего магнита выньте толкатели
каждого кулачка (1)

Примечание: Из соображений последующей
установки, нанесите идентификационную метку на
каждый толкатель кулачка.

Раздел Разборка и Сборка

Распределительный вал – Демонтаж и
установка

Порядок демонтажа

Начало:

a. Демонтируйте головку цилиндров, если ранее та не
демонтировалась. Следуйте настоящим инструкциям
по разборке и сборке, «Головка цилиндров - Демонтаж
и Установка».

b. Снимите передний кожух если тот предварительно
не был демонтирован. Следуйте настоящим
инструкциям по разборке и сборке, «Кожух
(Передний) – Демонтаж»

ПРИМЕЧАНИЕ

1. Переверните

двигатель верх ногами

, таким образом,

чтобы толкатели кулачков находились

в стороне от

распределительного

вала.

Рисунок 196

ПРИМЕЧАНИЕ

При демонтаже или установке распределительного
вала, будьте аккуратны и не повредите выступы
кулачков или подшипники.

3. Осторожно выньте распределительный вал из блока
цилиндров.

Порядок установки

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Примечание: Убедитесь, что распредвал (3) чист.
Перед установкой смажьте распредвал (3) чистым
моторным маслом.

ПРИМЕЧАНИЕ

При демонтаже или установке распределительного
вала, будьте аккуратны и не повредите выступы
кулачков или подшипники.

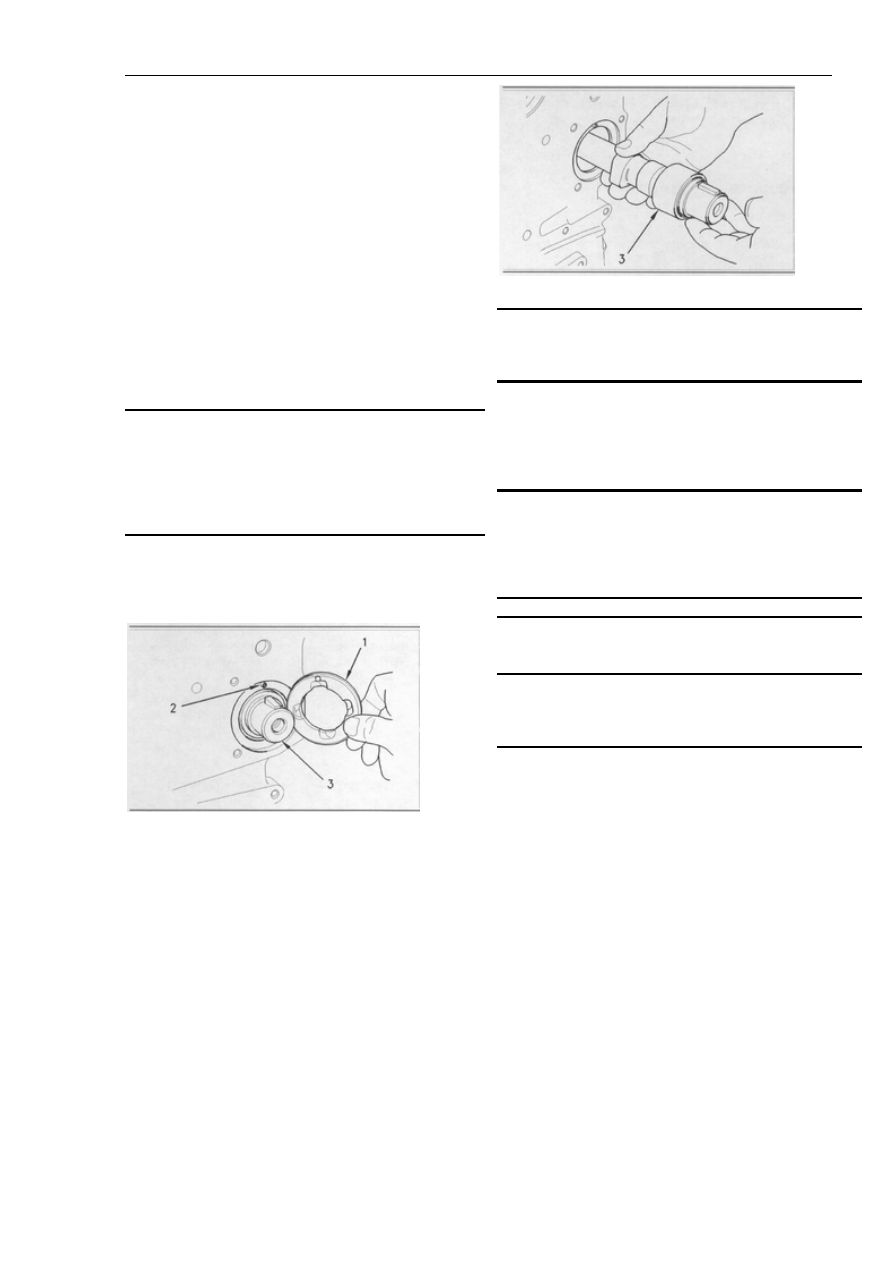

1. Осторожно вставьте распредвал (3) в блок
цилиндров.

2. Установите упорную шайбу (1), если для этого
настало время. Следите за тем, чтобы упорная шайба
(1) была совмещена с полым нагелем (2).

Рисунок 195

Снимите упорную шайбу (1), если та не была снята
ранее. Из соображений последующей установки,
сделайте заметку положения полого нагеля (2).

Окончание:

a. Установите передний кожух если для этого настало
время. Следуйте настоящим инструкциям по разборке и
сборке, «Кожух (Передний) – Установка»

b. Установите головку цилиндров, если для этого
пришло время. Следуйте настоящим инструкциям по
разборке и сборке, «Головка цилиндров - Установка».

1. Осмотрите распредвал (2) и ключ при нем на

Раздел Разборка и Сборка

Шестерня распределительного вала –
Демонтаж и установка

Порядок демонтажа

Начало:

a. Снимите переднюю крышку, если та
предварительно не была демонтирована. Следуйте
настоящим инструкциям по разборке и сборке,
«Передняя крышка – Демонтаж и установка».

b. Снимите промежуточную шестерню, если та ранее
не была снята. Следуйте настоящим инструкциям по
разборке и сборке, «Промежуточная шестерня –
Демонтаж и установка».

ПРИМЕЧАНИЕ

Рисунок 197

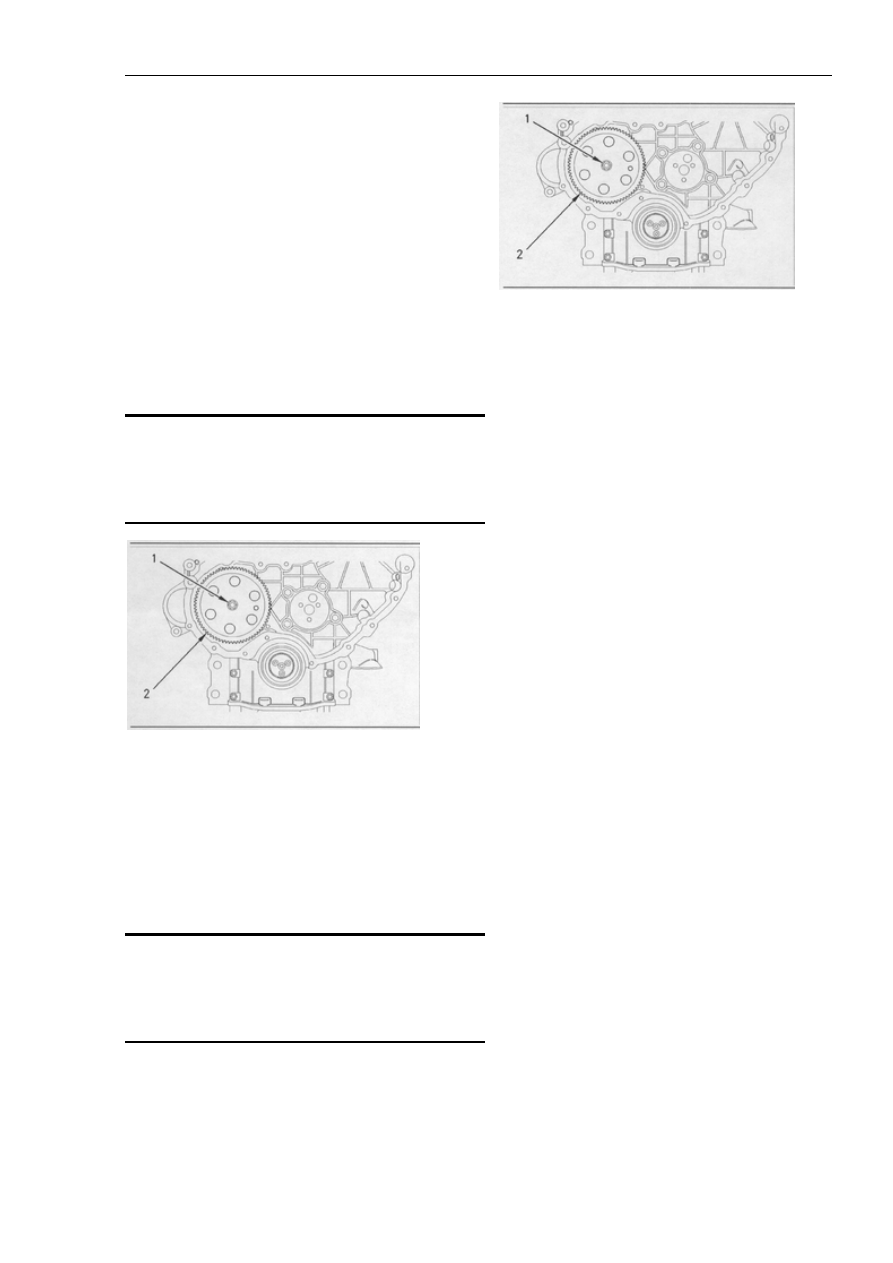

1. Отвинтите установочный винт (1) и снимите шайбу
с шестерни распределительного вала (2).

2. Снимите шестерню (2) с распредвала.

Примечание: Не теряйте ключ, необходимый для
монтажа шестерни распределительного вала (2).

Порядок установки

ПРИМЕЧАНИЕ

предмет износа или повреждения.

Рисунок 198

2. Следите за тем, чтобы помеченные зубцы шестерни
распредвала (2) смотрели вперед, а чтобы ключ был

установлен в распредвал

Установите шестерню (2) на распредвал. В случае
необходимости, слегка постучите по шестерне (2)
мягким молотком, чтобы ключ вошел в паз.

3. Вставьте установочный винт (1) и установите шайбу
на шестерню (2). Зажмите винт (1) с моментом усилия
95 Nm.

Окончание:

a. Установите промежуточную шестерню, если на то
настало время. Следуйте настоящим инструкциям по
разборке и сборке, «Промежуточная шестерня –
Демонтаж и установка».

b. Установите переднюю крышку, если на то пришло
время. Следуйте настоящим инструкциям по разборке и
сборке, «Передняя крышка – Демонтаж и установка».

Подшипники распределительного вала –
Демонтаж и установка

Порядок демонтажа

Начало:

a. Снимите распределительный вал. Следуйте
настоящим инструкциям по разборке и сборке,
«Распределительный вал – Демонтаж и установка».

2. С помощью переходника вдавите подшипник

Раздел Разборка и Сборка

распредвала (1) в блок цилиндров. Продолжайте
давление на подшипник, пока подшипник не будет
впотай с лицевой поверхностью кромки блока
цилиндров. Проследите за тем, чтобы масляные
отверстия двух узлов все еще в совмещении.

Окончание:
a. Установите распределительный вал. Следуйте
настоящим инструкциям по разборке и сборке,
«Распределительный вал – Демонтаж и установка».

Масляный поддон двигателя – Демонтаж и
установка

Порядок демонтажа

ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что в
системе се еще находится жидкость. Будьте готовы,
перед отсоединением какого-либо шланга или
патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.

Примечание: Убедитесь, что перед демонтажем
поддона, он имеет основательную опору. В частности,
особую осторожность нужно проявлять в случаях
использования в конструкции двигателей, поддонов из
литого металла, так как такого типа поддоны
достаточно тяжелые.

Примечание: При установке поддона, удалите весь

ПРИМЕЧАНИЕ

Рисунок 199

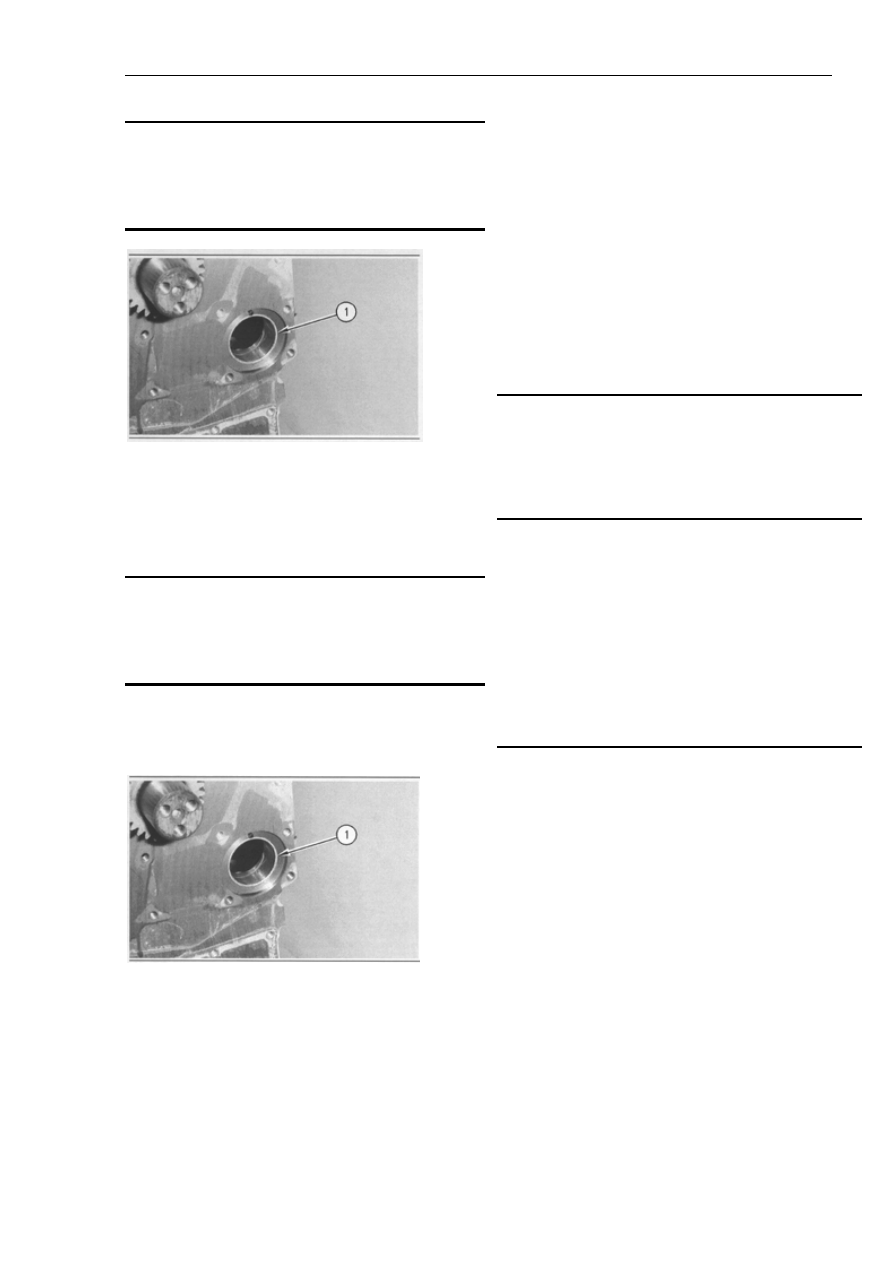

1. Если подшипник распределительного вала изношен,
поврежден или разрушен, для его извлечения из блока
цилиндров необходим соответствующий переходник.

Порядок установки

ПРИМЕЧАНИЕ

1. Убедитесь, что корпус подшипника чист. Убедитесь,
что отверстие для масла в корпусе подшипника чисто
и свободно от мелкого мусора.

Рисунок 200

Примечание: Совместите отверстие для масла
подшипника (1) распредвала с отверстием для масла в
блоке цилиндров.
