Раздел Разборка и Сборка

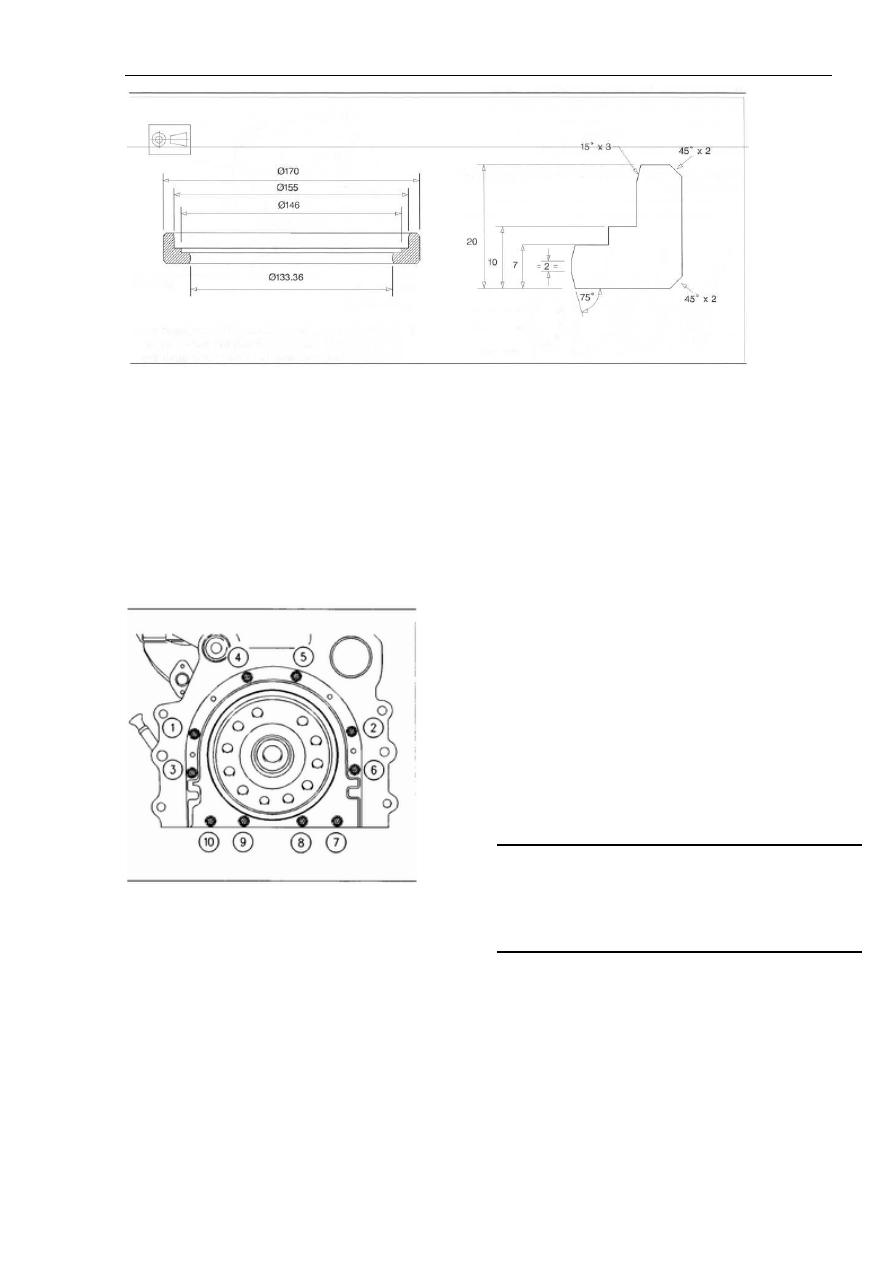

Рисунок 112

Примечание: К сожалению, в настоящий момент,
фирма Perkins не может предоставить в ваше
распоряжение инструмент для совмещения (4).
Смотрите Рисунок 112, на котором указаны основные
размеры для самостоятельного изготовления
инструмента совмещения (4) в не заводских условиях.

7. Установите инструмент для совмещения (4( на
фланец коленвала (1) и поверх конструкции заднего
сальника коленвала (3) и совместите сборную
конструкцию сальника с фланцем коленвала.

Рисунок 113

8. Затяните установочные винты (5) в
последовательности 1, 2, 3,4, 5, 6, 7 и 10 с моментом
усилия 22Nm. Смотрите Рисунок 113.

1. Нанесите глубокую царапину по всей длине

9. Снимите инструмент совмещения (4). Затяните
установочные винты (8) и (9) с моментом усилия 22
Nm. Смотрите Рисунок 113.

Окончание:

a. Установите кожух маховика. Следуйте настоящим
инструкциям по разборке и сборке «Кожух маховика –
Демонтаж и установка».

b. Установите маховик. Следуйте инструкциям по
разборке и сборке, «Маховик – Установка».

Изнашиваемая легкосменная гильза
(задняя) – Демонтаж

Порядок демонтажа

Начало:

a. Демонтируйте задний сальник коленвала в сборе.
Следуйте настоящим инструкциям по разборке и
сборке, «Задний сальник коленвала – Демонтаж».

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Раздел Разборка и Сборка

легкосменной изнашиваемой гильзы.

2. Вставьте подходящий инструмент между фланцем
коленвала и легкосменной гильзой, следом за
царапиной. Гильза должна разломиться по всей длине
царапины. Выньте гильзу. Утилизируйте ее.

3. С помощью подходящего растворителя удалите
старый герметик с коленвала.

Легкосменная изнашиваемая гильза
коленвала (Задняя)– установка

Порядок установки

ПРИМЕЧАНИЕ

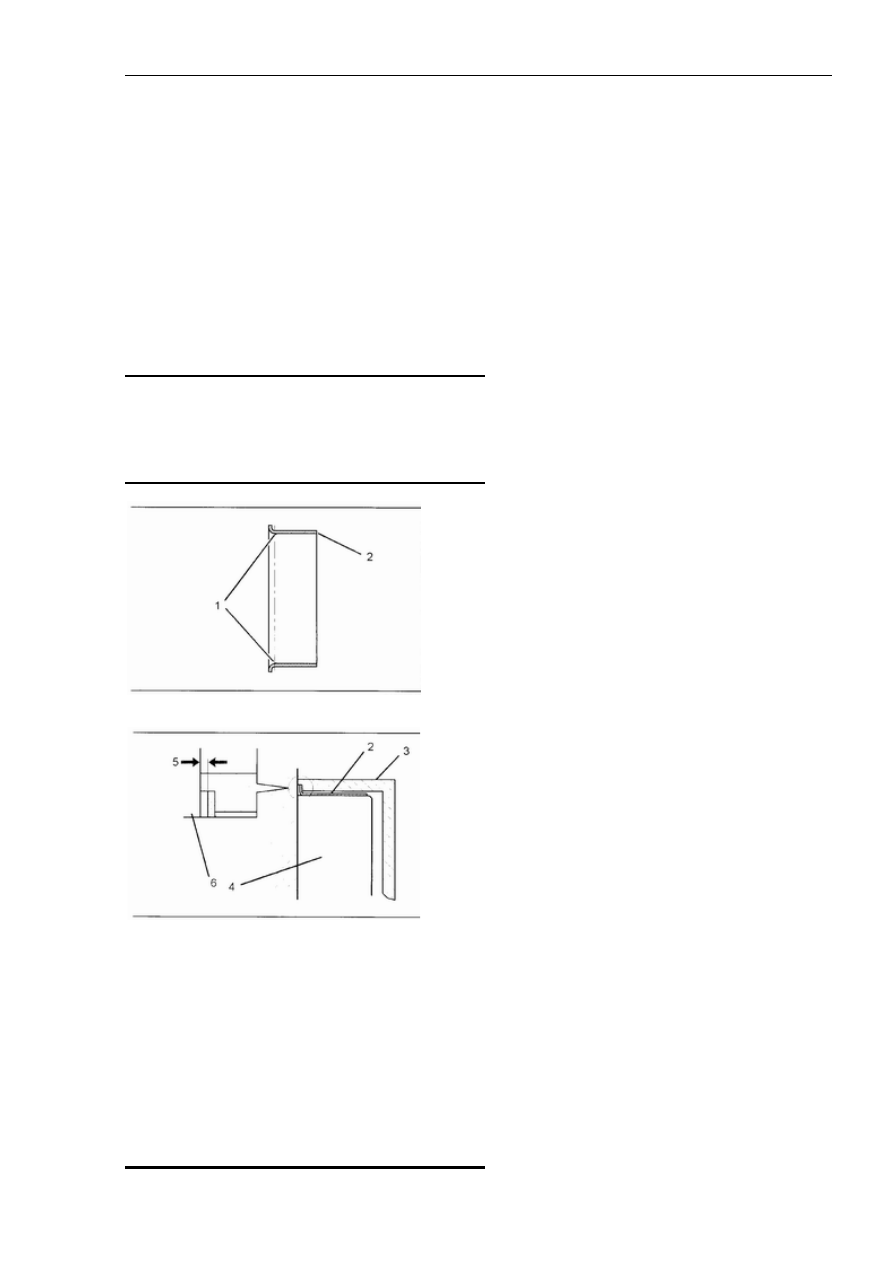

Рисунок 114

Рисунок 115

ПРИМЕЧАНИЕ

1. Перед установкой новой легкосъемной
изнашиваемой гильзы коленвала (2) убедитесь, что
фланец коленвала (4) тщательно вычищен, сух и на нем
не имеется следов старого герметика. Снимите
имеющиеся грубые края с фланца коленвала (4).

2. С помощью подходящего металлического рычага,
пододвиньте вал к передней части двигателя.

3. Нанесите небольшое количество жидкой прокладки
(1) 21820518 POWERPART на внутреннюю
поверхность на расстоянии 5 мм от кромки фланца
легкосменной гильзы коленвала (2).

4. Поместите легкосменную изнашиваемую гильзу (2)
на фланец коленвала (4). Установите установочный
инструмент (3), поставляемый вместе с легкосъемной
гильзой (2) поверх легкосъемной гильзы. С помощью
молотка, загоните гильзу (2) на фланец коленвала (4).
Кромка легкосъемной изнашиваемой гильзы (2)
должна находиться в пределах (5) 0.40-0.60 мм от блока
цилиндров (6).

5. Уберите установочный инструмент (3). Измерьте
расстояние между кромкой изнашиваемой
легкосъемной гильзы коленвала (2) и блоком
цилиндров (6) в двух местах, которые находятся под
углом 180 градусов по отношению друг к другу.
Истинное расстояние должно составлять от 0.40 до 0.60
мм.

6. После установки легкосъемной гильзы (2), удалите
все имеющиеся грубые края с фланца (4) коленвала и
легкосъемной изнашиваемой гильзы (2)

Окончание:

a. Установите задний сальник коленвала в сборе.
Следуйте настоящим инструкциям по разборке и
сборке, «Задний сальник коленвала – Установка».

Кожух (корпус) маховика – Демонтаж и
установка

Порядок установки

Начало:

a. Снимите электрический стартер. Следуйте
настоящим инструкциям по разборке и сборке,
«Электрический стартер – Демонтаж и установка».

b. Снимите маховик. Следуйте настоящим инструкциям
по разборке и сборке, «Маховик – Демонтаж».

Раздел Разборка и Сборка

ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что в
системе се еще находится жидкость. Будьте готовы,
перед отсоединением какого-либо шланга или
патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.

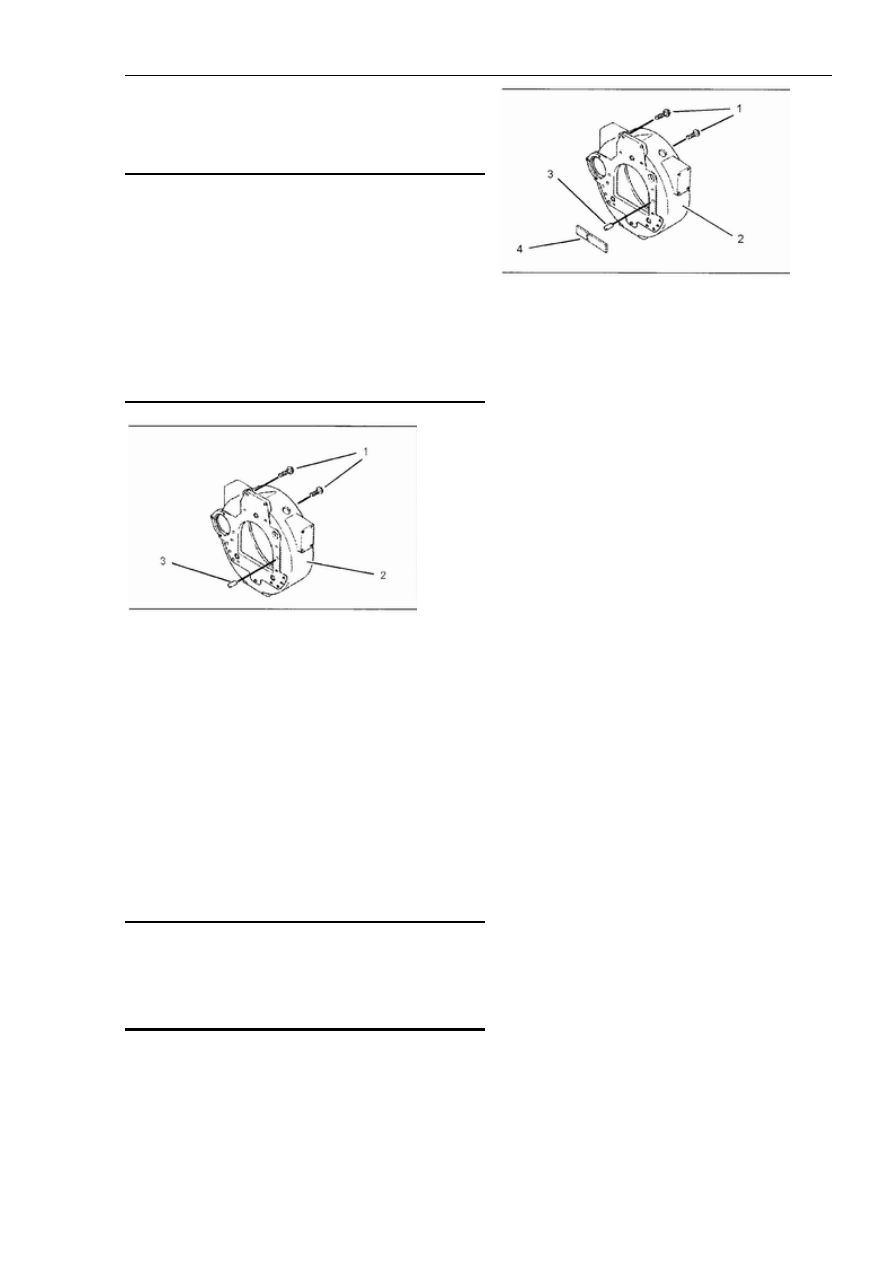

Рисунок 116

Примечание: Корпус маховика (2) тяжел.
Воспользуйтесь подходящим подъемным
оборудованием для поддержки корпуса маховика (2),
пока установочные винты (1) не будут вывинчены, а
корпус маховика полностью не снят.

1. Отвинтите все установочные винты (1) из корпуса
маховика (2).

2. Снимите корпус маховика (2) В случае
необходимости, для отделения корпуса маховика от
нагелей (3) блока цилиндров, можете постучать по
корпусу маховика мягким молотком.

Порядок установки

ПРИМЕЧАНИЕ

Шкив коленвала – демонтаж и установка

Рисунок 117

1. Почистите заднюю лицевую часть блока цилиндров
и стыкующуюся с ним поверхность корпуса маховика
(2).

2. В случае наличия войлочного уплотнения (4),
замените его. Исследуйте нагели (3) блока цилиндров,
служащие для совмещения с корпусом маховика (2). В
случае необходимости, произведите замену нагелей (3).

Примечание: Корпус маховика (2) тяжел.
Воспользуйтесь подходящим подъемным
оборудованием для подъема корпуса маховика (2), пока
установочные винты (1) не будут ввинчены, а корпус
маховика полностью не установлен.

3. Установите корпус маховика (2) на нагели (3) блока
цилиндров.

4.Установите все установочные винты (1), с помощью
которых корпус маховика (2) крепится к блоку
цилиндров.

Затяните установочные винты (1) со следующими
моментами усилия:

М10 “8.8”…………………..44 Nm
М10 “10.9”..………………..44 Nm
М12 “8.8”…………………..44 Nm
М12 “10.9”..………………..44 Nm

5. Проверьте правильность совмещения корпуса
маховика (2) с блоком цилиндров. Следуйте
инструкциям Руководства по Проверке и регулировке,
«Корпус маховика – Проверка».

Окончание:

a. Установите маховик. Следуйте настоящим
инструкциям по разборке и сборке, «Корпус маховика –
Установка».

b. Установите электрический стартер. Следуйте
настоящим инструкциям по разборке и сборке,
«Электрический стартер – Демонтаж и установка».

Раздел Разборка и Сборка

Порядок демонтажа

Начало:

a. Снимите клиновидные ремни. Следуйте при этом
настоящим инструкциям по разборке и сборке,
«Клиновидные ремни – Демонтаж и установка».

ПРИМЕЧАНИЕ

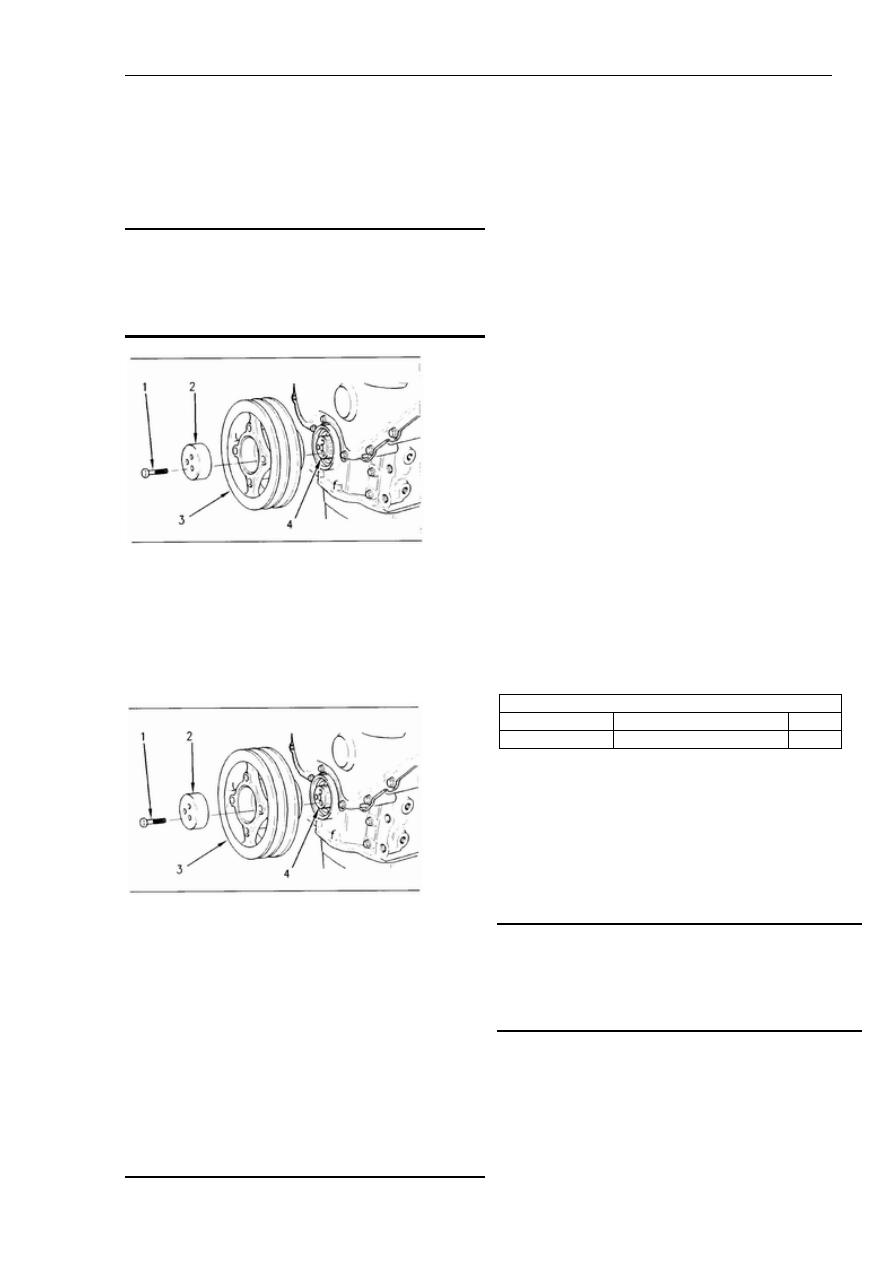

Рисунок 118

1. Отвинтите установочные винты (1). Выньте
упорную подушку (2).

2. Снимите шкив (3) с коленвала (4).

1. Почистите шкив (3), а также упорную подушку (2).
Осмотрите шкив (3) и упорную подушку (2) на предмет
износа или повреждения. В случае необходимости,
замените поврежденные детали. Осмотрите
поверхность шкива, контактирующую в работе с
передним сальником коленвала. В случае повышенного
износа, можно установить легкосъемную
изнашиваемую гильзу. Для этого, следуйте настоящим
инструкциям по разборке и сборке, «Сальник
коленвала (Передний) – Демонтаж, а также Сальник
коленвала (задний) – установка».

2. Поместите шкив (3) на коленвал (4).

3. Смажьте резьбы и кромки установочных винтов (1)
чистым моторным маслом. Поместите упорную
подушку и установите винты (1). Зажмите винты (1)
равномерно с окончательным моментом усилия 115
Nm.

4. Зажмите каждый из винтов (1) с тем же моментом
усилия, чтобы удостовериться, что они стоят на своих
местах.

Окончание:

a. Установите клиновидные ремни. Следуйте
настоящим инструкциям по разборке и сборке,
«Клиновидные ремни –демонтаж и установка».

Передний сальник коленвала – Демонтаж

Порядок демонтажа

Таблица 13

Требуемые инструменты

№ детали

Описание детали

Кол.

27610230

Съемник (три захвата) 1

Начало:

a. Снимите шкив коленвала. Следуйте настоящим
инструкциям по разборке и сборке, «Шкив коленвала –
Демонтаж и установка».

b. Тщательно почистите пространство размещения
переднего сальника коленвала.

ПРИМЕЧАНИЕ

Передний сальник коленвала – Установка

Порядок установки

Рисунок 119
