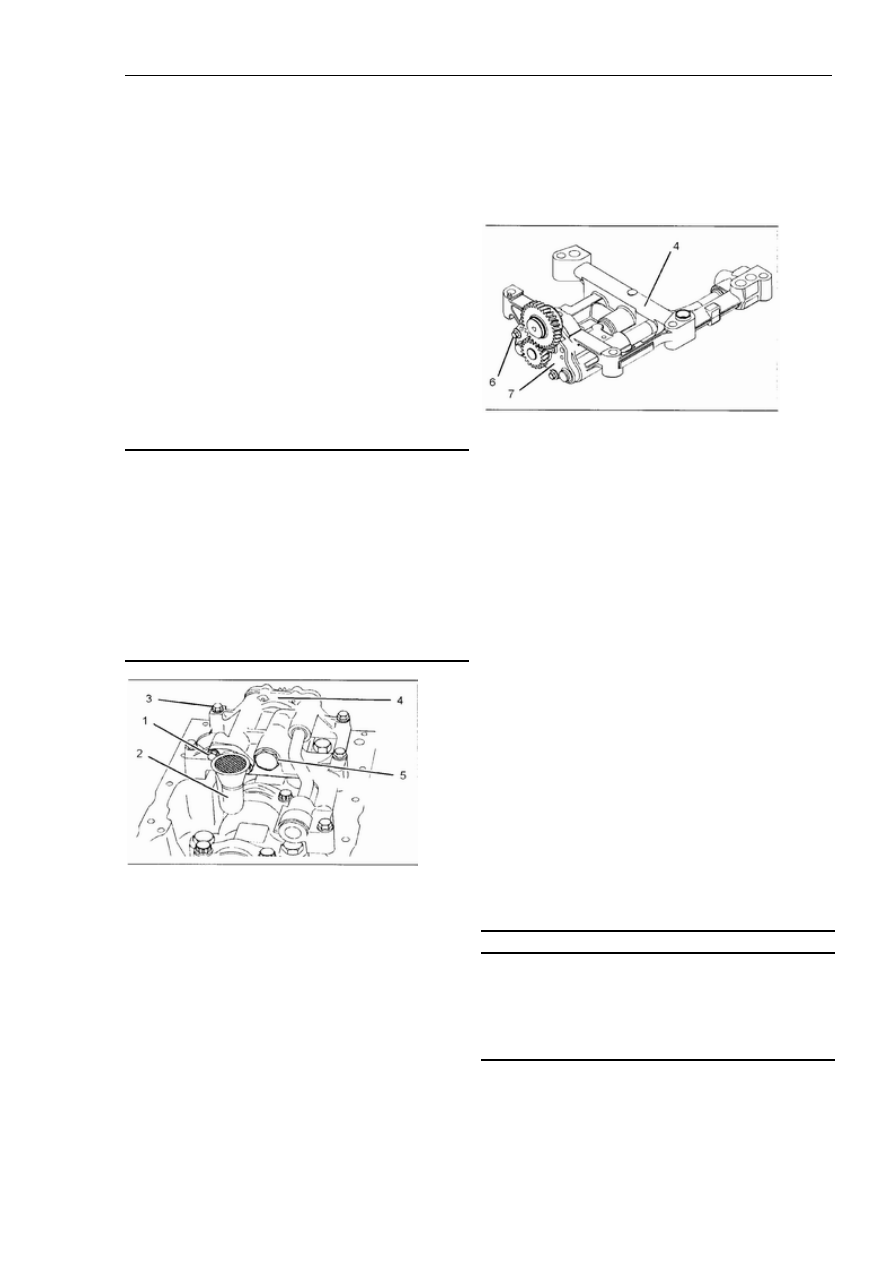

44

Раздел Разборка и Сборка

Масляный насос – Демонтаж (Двигатели без
уравнивателя)


цилиндров масляный насос двигателя (4).

3. При необходимости, отсоедините клапан сброса
давления (5) от масляного насоса двигателя (4).
Следуйте настоящим инструкциям по разборке и
сборке, «Клапан сброса масла двигателя – Демонтаж
и установка».




Рисунок 81

4. Отвинтите винты (6). Отсоедините масляный насос
двигателя (7) от сборного устройства масляного
насоса (4).

5. В случае необходимости, отвинтите винты и
снимите переднюю крышку  с масляного насоса
двигателя (7), чтобы проверить составные части
масляного насоса двигателя.

Масляный насос двигателя – установка
(Двигатели без уравнивателя)

Порядок установки

Примечание:
Данная процедура служит для
демонтажа масляного насоса двигателей, не
оснащенных уравнивателем. Следуйте настоящим
инструкциям по разборке и сборке, «Группа
выравнивателя – демонтаж», содержащим
информацию о демонтаже масляного насоса
двигателя, оснащенного выравнивателем.
_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.



ПРИМЕЧАНИЕ

Если какая-либо из деталей масляного насоса
двигателя износилась или повреждена, необходимо
заменить насос целиком.






Порядок демонтажа

Начало:

a. Данная процедура служит для демонтажа
масляного насоса двигателей, не оснащенных
уравнивателем. Следуйте настоящим инструкциям
по разборке и сборке, «Группа выравнивателя –
демонтаж», содержащим информацию о демонтаже
масляного насоса двигателя, оснащенного
выравнивателем.
_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что
в системе се еще находится жидкость. Будьте
готовы, перед отсоединением какого-либо шланга
или патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.




Рисунок 80

1. Отвинтите установочные винты (1) и снимите
трубку всасывания (2)






















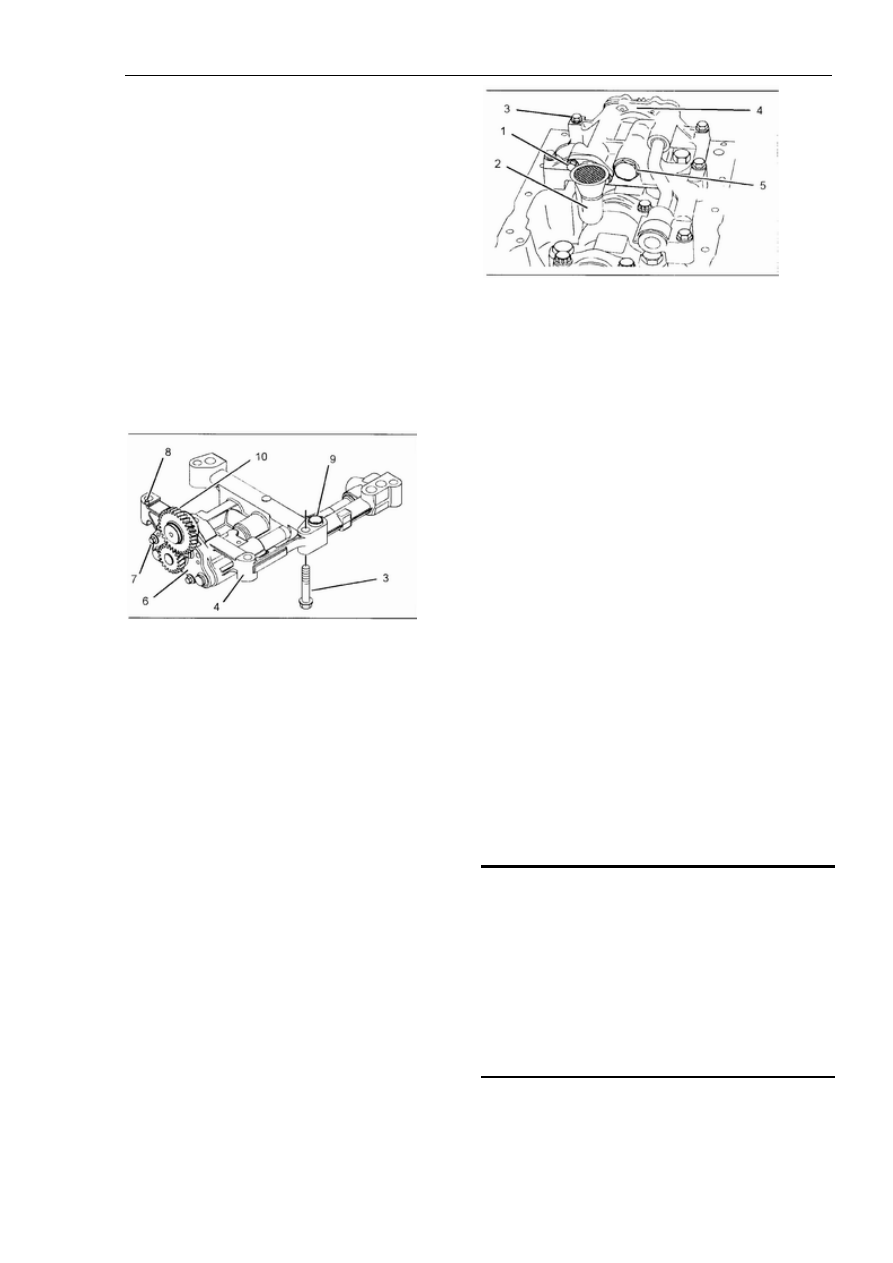

45

Раздел Разборка и Сборка


1. Если вы до этого сняли переднюю крышку,
почистите все внутренние детали масляного насоса.
Проверьте внутренние детали на предмет износа
либо повреждения. Проверьте зазор между внешним
ротором  масляного насоса и корпусом масляного
насоса. Проверьте зазор между внешним и
внутренним ротором. Проверьте продольный люфт
ротора. Следуйте инструкциям Руководства по
Работе/проверке и регулировке, «Масляный насос
двигателя – Проверка». В случае, если какая-либо
деталь насоса изношена или повреждена, замените
насос целиком.

2. Смажьте внутренний и внешний роторы
масляного насоса двигателя чистым моторным
маслом. Установите переднюю крышку на корпус
насоса. Вставьте и закрепите установочные винты
для закрепления передней крышки.




Рисунок 82

3. Заполните масляный насос (6) чистым моторным
маслом.

4. Присоедините масляный насос двигателя (6) к
сборному оборудованию масляного насоса
двигателя (4) Вставьте установочные винты (7).
Зажмите винты с моментом усилия 9 Nm.

5. Следите за тем, чтобы установочный штифт (8) и
полый нагель  (9) правильно установлены в блоке
цилиндров. Установите сборное оборудование
масляного насоса (4) на нагели (8) и (9).

6. Вставьте установочные винты  (3). Зажмите их с
моментом усилия 44 Nm.

7. Проверьте зазор между промежуточной
шестерней (1) масляного насоса и шестерней
коленвала. Следуйте инструкциям спецификации,
«Группа шестерен – Передняя».














Рисунок 83

8. Если вы снимали клапан сброса давления (5),
верните клапан на место. Следуйте настоящим
инструкциям  по разборке и сборке, «Клапан сброса
масла двигателя – Демонтаж и установка.

9. Установите трубку всасывания (2) и вставьте винты
(1).

Окончание:

a. Установите на место масляной поддон двигателя.
Следуйте настоящим инструкциям по разборке и
сборке, «Масляный поддон двигателя – демонтаж и
установка».


Водяной насос – демонтаж

Порядок демонтажа

Начало:

a. Снимите вентилятор. Следуйте настоящим
инструкциям по разборке и сборке, “Вентилятор –
демонтаж и установка».
_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что в
системе се еще находится жидкость. Будьте готовы,
перед отсоединением какого-либо шланга или
патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.










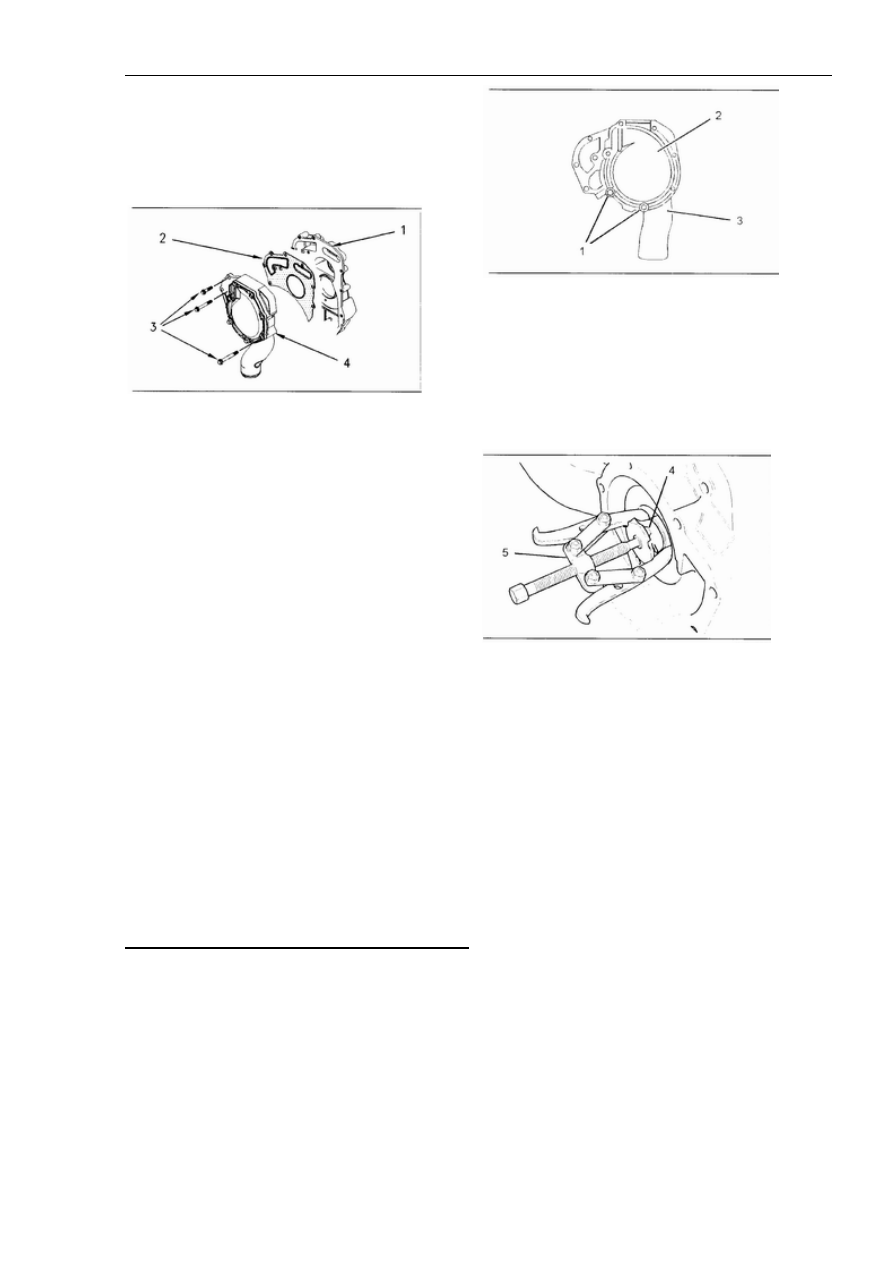

46

Раздел Разборка и Сборка

1. Слейте охлаждающую жидкость с системы
охлаждения в подходящую емкость для
дальнейшего хранения или утилизации.

2. Ослабьте зажимы и отсоедините шланг от
впускного разъема водяного насоса.




Рисунок 84

3. Отвинтите винты (3), с помощью которых
водяной насос (4) крепится к переднему кожуху (1).

4. В случае необходимости, чтобы сдвинуть водяной
насос (4) с места, осторожно постучите по нему
мягким молотком.

5. Демонтируйте водяной насос (4). Снимите
соединительную прокладку (2) с переднего кожуха
(1) и водяного насоса (4). Утилизируйте
соединительную прокладку (

2

).



Водяной насос – разборка

Порядок разборки

Начало:

a. Снимите водяной насос. Следуйте настоящим
инструкциям по разборке и сборке, «Водяной насос
– Демонтаж и установка».

_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.
















Рисунок 85

1. Отвинтите винты (1) из крышки (2) водяного
насоса (3). Снимите соединительную прокладку
между крышкой (2) и водным насосом (3).
Утилизируйте соединительную прокладку.

Примечание: Все остальные винты изымаются в
ходе демонтажа водяного насоса.




Рисунок 86

2. Просверлите двенадцать отверстий размером
6.35мм (0.25 дюйма) между уже имеющимися
отверстиями в рабочем колесе (4). Отломите
несколько кусков от рабочего колеса (4) с тем, чтобы
на него можно было установить подходящий съемник
с двумя захватами (5). С помощью съемника (5),
снимите рабочее колесо (4).




























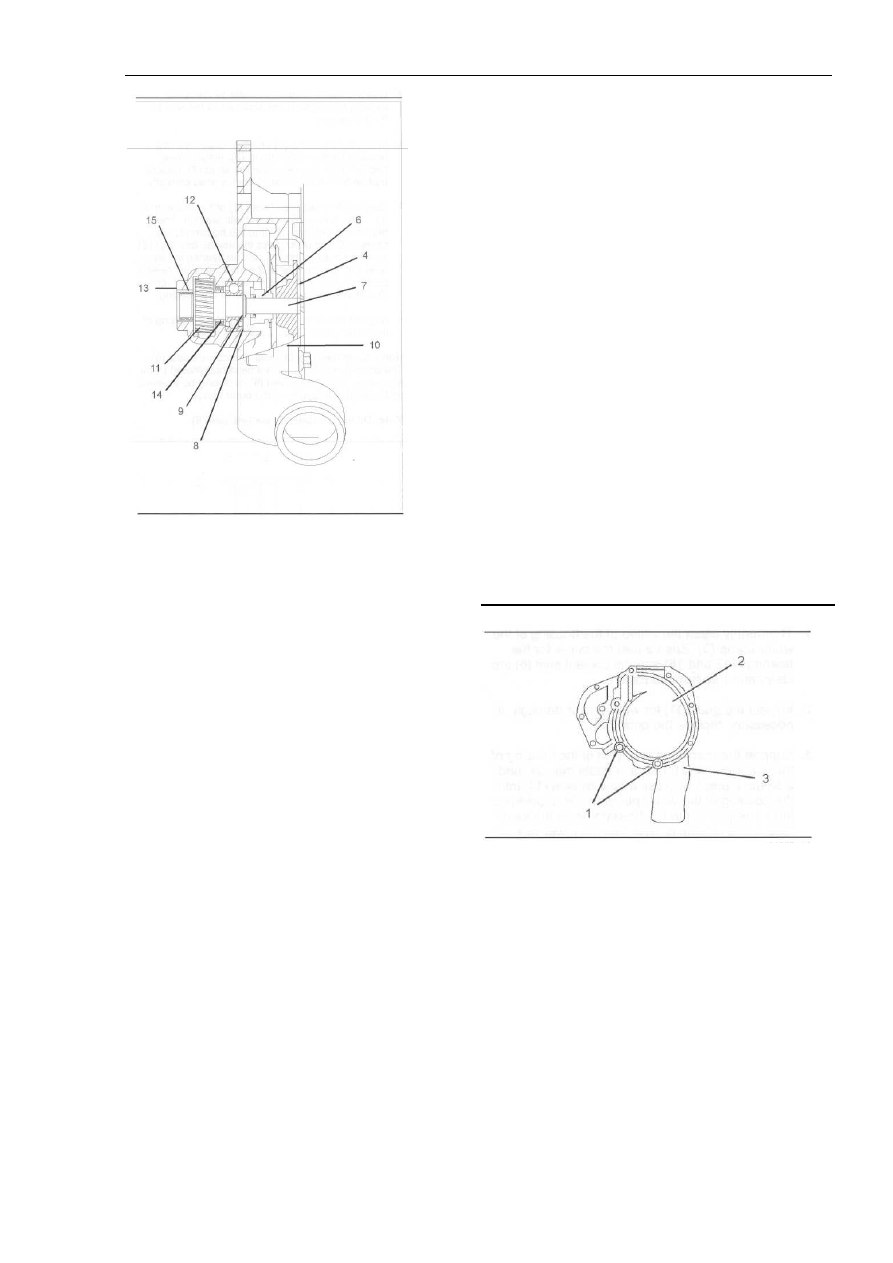

47

Раздел Разборка и Сборка

5. Установите кожух (10) водяного насоса (3) точеной
стороной на подходящую подставку. Надавите на вал
(7) так, чтобы  шестерня (11) и подшипник (12)
освободились с вала. Утилизируйте вал (7) и
подшипник (12). Снимите шестерню (11).

6. Поставьте кожух (13) водяного насоса (3) точеной
стороной на подходящую подставку. Вставьте
подходящий бородок под масляной уплотнитель (14)
и выдавите его из корпуса водяного насоса (3).
Масляной уплотнитель можно изъять со стороны
кожуха насоса (3) после того, как уплотнитель
отсоединился от кожуха. Утилизируйте масляной
уплотнитель (14).

7. С помощью подходящего бородка выдавите
игольчатый подшипник из корпуса водяного насоса
(3). После этого утилизируйте игольчатый
подшипник.

Водяной насос – Сборка

Порядок сборки
_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.




Рисунок 88






















Рисунок 87

Примечание: При демонтаже уплотнителя (6) из
водяного насоса, он разрушается.

3. Просверлите три отверстия размером 3.175 мм
(0.125 дюйма) на равном расстоянии друг от дружки
в уплотнителе (6). Отверстия необходимо сверлить
в поверхности уплотнителя (6) направленной в
сторону рабочего колеса (4). Вставьте три
самонарезающихся винта длинной 25.4 мм (1 дюйм)
в получившиеся отверстия. Вставьте подходящий
рычаг во впускной разъем водяного насоса (3). С
помощью рычага равномерно снимите уплотнитель
(6) с вала (7). В случае необходимости, снимите с
помощью соответствующего съемника с вала
центральную втулку уплотнителя.

4. Снимите наружное пружинное кольцо (8) и
утилизируйте его. Снимите внутреннее пружинное
кольцо (9) и утилизируйте его.
