40

Раздел Разборка и Сборка

Устройство охлаждения масла – Установка

Порядок установки в случае трехцилиндрового
двигателя


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.




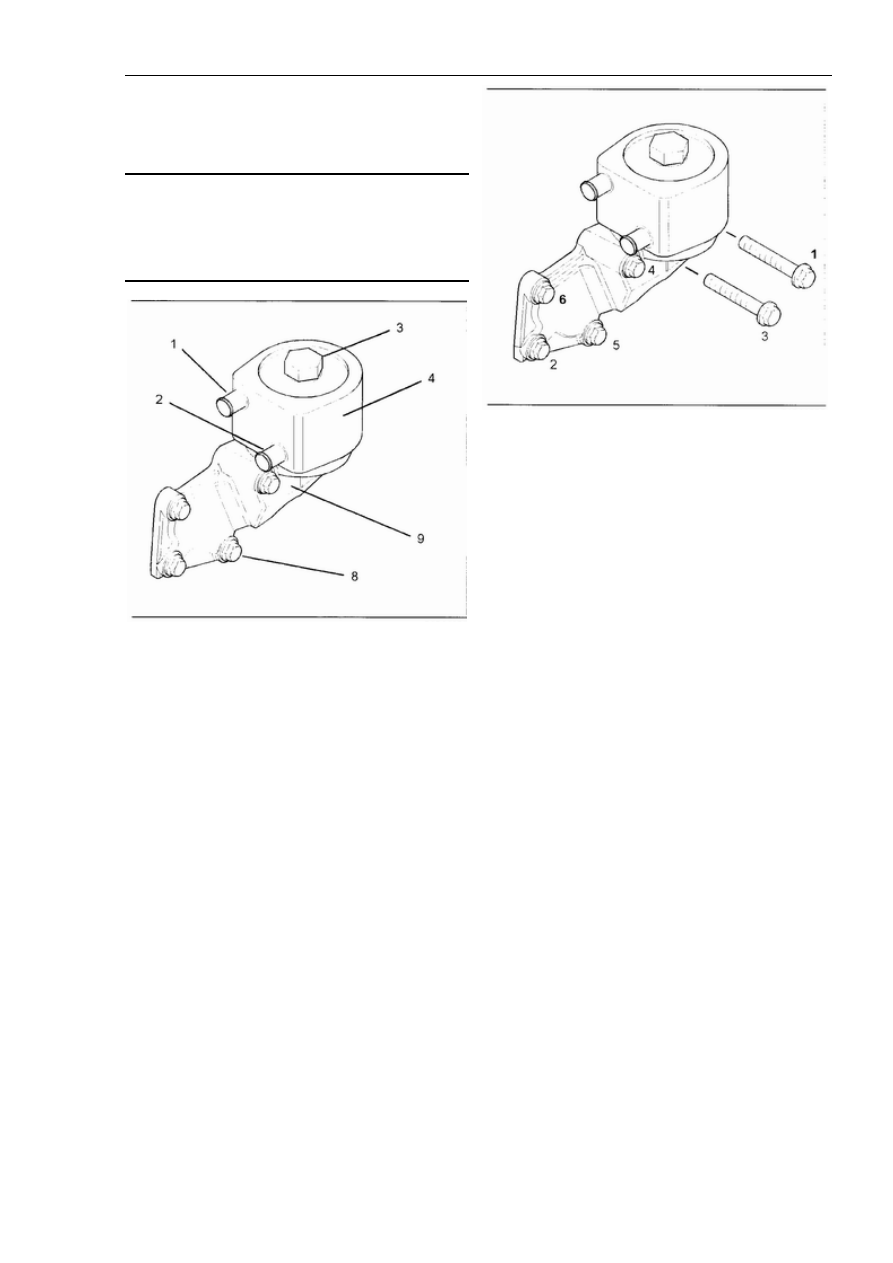

Рисунок 72


1.  Почистите стыкующиеся поверхности

подошвы устройства охлаждения масла (9)
и корпуса устройства охлаждения масла (4).
Если подошва охлаждающего устройства
масла (9) демонтировалась, почистите
стыкующиеся поверхности подошвы
устройства охлаждения масла и
соответствующую поверхность блока
цилиндров.























Рисунок 73
Последовательность зажима крепежа.

Примечание: Не наносите герметик на новый
соединитель между блоком цилиндров и подошвой
устройства охлаждения масла (9).

2. Если подошва устройства охлаждения масла (9)
ранее демонтировалась, установите винты в отверстия
(1) и (6) в подошве устройства охлаждения масла.
Поставьте новый соединитель на два винта и
закрепите подошву устройства охлаждения масла на
блоке цилиндров. Установите оставшиеся винты (8).
Затяните винты (8) в последовательности 1, 2, 3, 4, 5 и
6 с моментом усилия 22 Nm. Смотрите Рисунок 73.


































41

Раздел Разборка и Сборка



Рисунок 75

1. Почистите стыкующиеся поверхности корпуса (3) и
блока цилиндров.

2. Поместите устройство охлаждения моторного
масла (2) и новые уплотнители (5) в корпус (3).
Установите установочные винты (7) для крепежа
устройства охлаждения масла в корпусе (3).

Примечание: Не наносите герметик на соединитель
(1).

3. Присоедините корпус (3) и новый соединитель (1) к
блоку цилиндров. Установите винты (4) и (6) и
закрепите корпус (3) на блоке цилиндров.

4. Завинтите все винты (4, 6 и 7) с необходимым
моментом усилия. Следуйте инструкциям со
спецификацией по моменту усилия «Стандартные
моменты для метрического крепежа».

Примечание: Следуйте Инструкции по эксплуатации
и обслуживанию, «Объемы добавки жидкости», где
указаны количества охлаждающей жидкости, а также
масла и т.д., необходимые для работы системы
охлаждения и системы смазки двигателя.

5. Залейте в систему охлаждения охлаждающую
жидкость. Залейте масло в систему смазки.

Клапан сброса моторного масла – Демонтаж и
установка (Масляный насос двигателя)

Порядок демонтажа

Начало:

a. Снимите масляный поддон двигателя. Следуйте
настоящим инструкциям по разборке и сборке,
«Масляный поддон двигателя – Демонтаж и
установка».







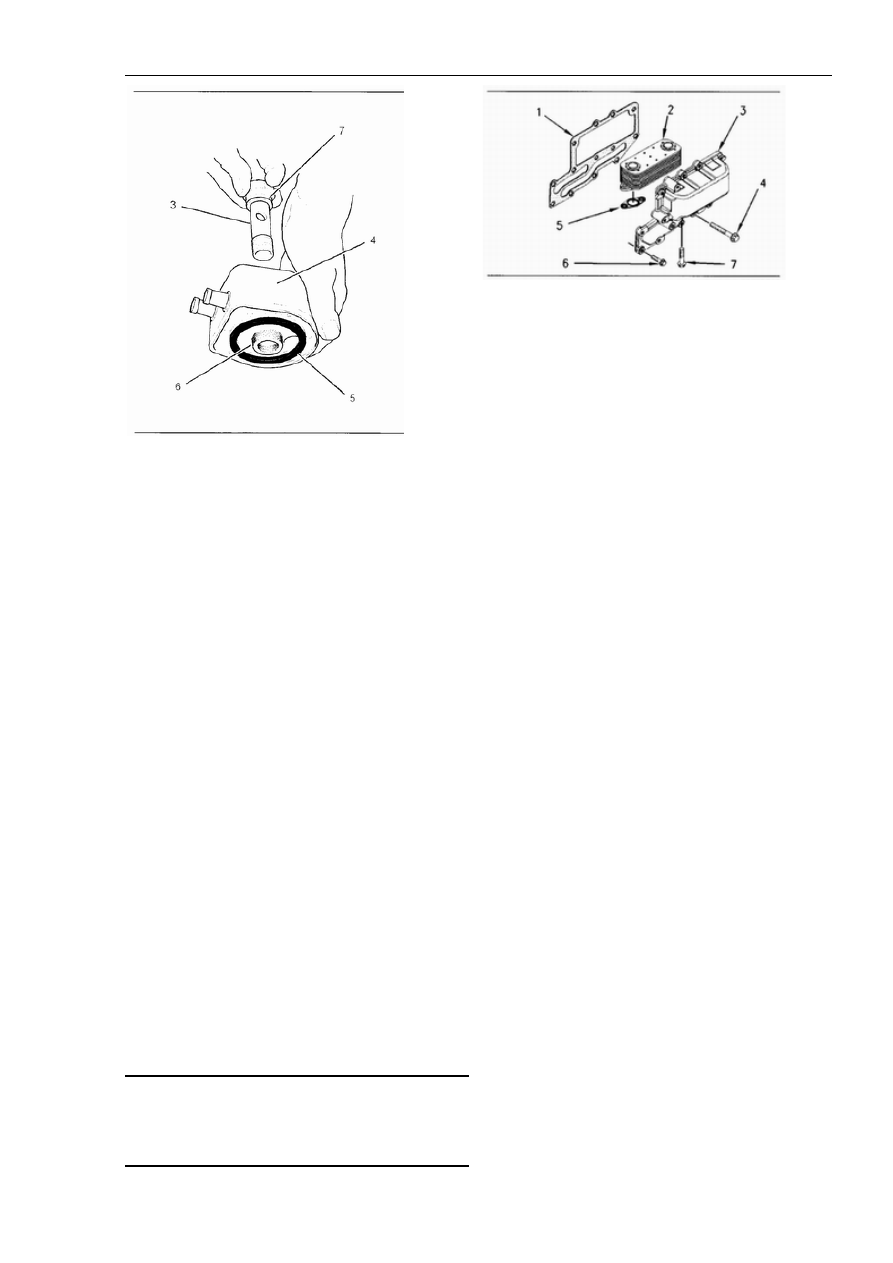

Рисунок 74
3. Установите новое уплотнительное кольцо (7) и (8)
на корпус устройства охлаждения масла (4).
Установите корпус устройства охлаждения масла
(4) на подошву (9).

4. Установите новое уплотнительное кольцо (7) на
переходник (3). Вставьте адаптер (3) в корпус
устройства охлаждения масла (4) и подошву (9).
Завинтите переходник (3) с моментом усилия  57
Nm.

5. Присоедините соответствующий шланг к
выпускному разъему охлаждающей жидкости (2).
Затяните зажим шланга моментом усилия 3.5 Nm.

6. Присоедините соответствующий шланг к
впускному разъему охлаждающей жидкости (1).
Затяните зажим шланга с моментом усилия 3.5 Nm.

7. Залейте охлаждающую жидкость в систему
охлаждения. Заполните систему смазки моторным
маслом. Следуйте Инструкции по эксплуатации и
обслуживанию, «Объемы добавки жидкости», где
указаны количества охлаждающей жидкости и т.д.,
необходимые для работы системы охлаждения
двигателя.

Порядок установки в случае
четырехцилиндрового двигателя.

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.
Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.






42

Раздел Разборка и Сборка



Рисунок 77




Неправильная сборка деталей находящихся под
давлением пружины может стать причиной
серьезной травмы.

Для предотвращения возможной травмы, следуйте
установленной процедуре сборки и надевайте
средства защиты.

2. Вставьте  плунжер (4) и пружину (3) в масляный
насос (1).

3. Поставьте заглушку (2) Затяните заглушку (2) с
моментом усилия 22 Nm.

Окончание:

a. Установите на место масляной поддон двигателя.
Следуйте настоящим инструкциям по разборке и
сборке, «Масляный поддон двигателя – демонтаж и
установка».
































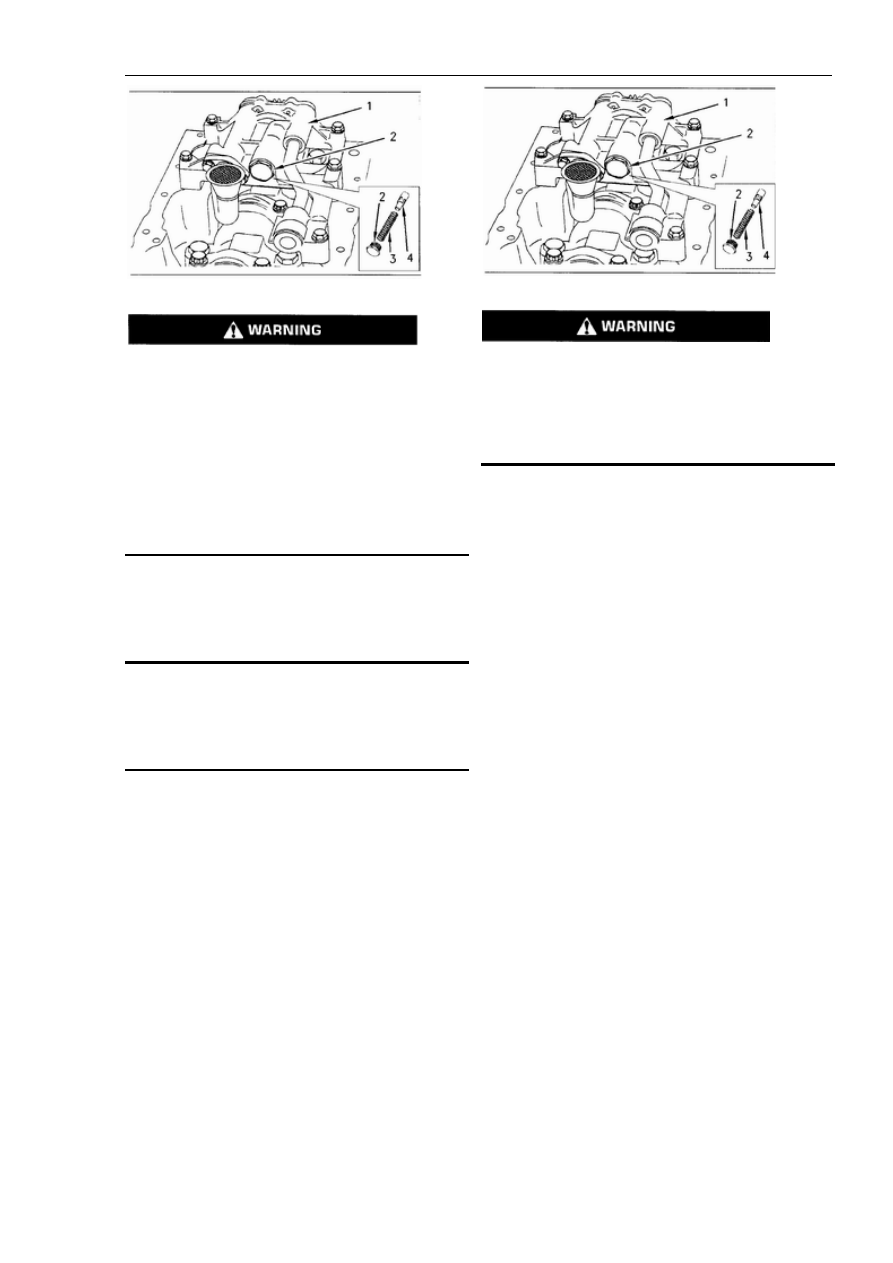

Рисунок 76





Существует опасность получения травмы от
удара деталью при распрямлении освобожденной
пружины.

Обязательно наденьте все рекомендуемые
защитные средства.

В работе по освобождению пружины, строго
следуйте рекомендациям по работе, а также
используйте рекомендуемый для этого,
инструмент.

1. Отвинтите заглушку (2). Выньте пружину (3) и
плунжер (4) из масляного насоса двигателя.

Порядок установки


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

1. Вычистите пружину (3) и плунжер (4) клапана
сброса масла двигателя. Проверьте пружину (3) и
плунжер (4) на предмет износа или повреждения.
Плунжер (4) должен свободно двигаться внутри
отверстия клапана сброса моторного масла,
являющегося частью масляного насоса двигателя
(1). Смажьте пружину (3) и плунжер (4) чистым
моторным маслом.




















43

Раздел Разборка и Сборка

Порядок установки
_____________________________________

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

1. Вычистите пружину (3) и плунжер (4) клапана
сброса масла двигателя. Проверьте пружину (3) и
плунжер (4) на предмет износа или повреждения.
Плунжер (4) должен свободно двигаться внутри
отверстия клапана сброса моторного масла,
являющегося частью уравнивателя (1). Смажьте
пружину (3) и плунжер (4) чистым моторным маслом.




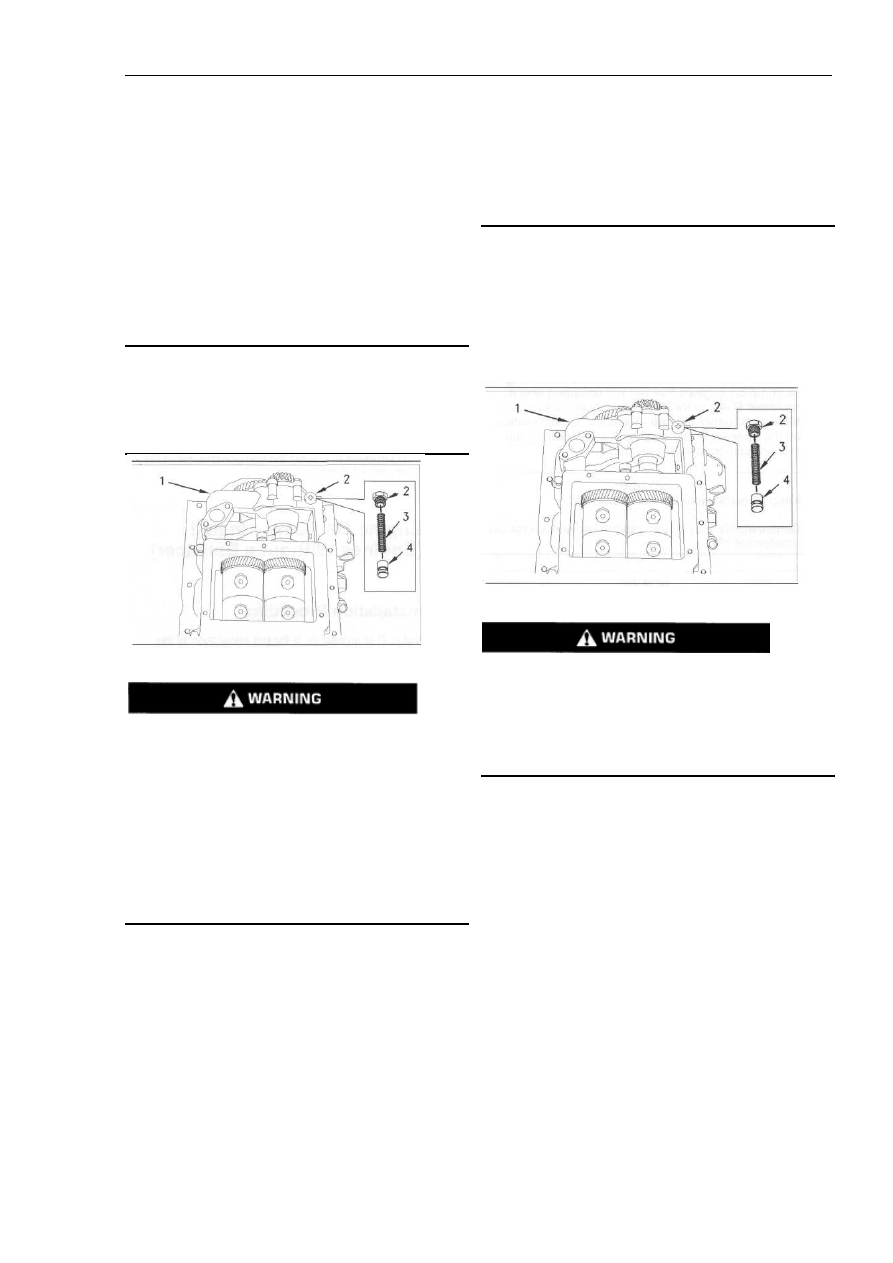

Рисунок 79




Неправильная сборка деталей находящихся под
давлением пружины может стать причиной
серьезной травмы.

Для предотвращения возможной травмы, следуйте
установленной процедуре сборки и надевайте
средства защиты.

2. Вставьте  плунжер (4) и пружину (3) в
уравниватель (1).

3. Поставьте заглушку (2) Затяните заглушку (2) с
моментом усилия 22 Nm.

Окончание:

a. Установите на место масляной поддон двигателя.
Следуйте настоящим инструкциям по разборке и
сборке, «Масляный поддон двигателя – демонтаж и
установка».










2. Выньте установочные винты (3), Снимите с блока

Клапан сброса моторного масла – демонтаж и
установка (Уравниватель в случае двигателей
1104).



Порядок демонтажа

Начало:

a. Снимите масляный поддон двигателя. Следуйте
настоящим инструкциям по разборке и сборке,
«Масляный поддон двигателя – Демонтаж и
установка».


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.



Рисунок 78





Существует опасность получения травмы от
удара деталью при распрямлении освобожденной
пружины.

Обязательно наденьте все рекомендуемые
защитные средства.

В работе по освобождению пружины, строго
следуйте рекомендациям по работе, а также
используйте рекомендуемый для этого,
инструмент.

1. Отвинтите  заглушку (2). Выньте пружину (3) и
плунжер (4) из уравнивателя (1).
