Раздел Разборка и Сборка

Выхлопное колено – демонтаж и установка
(Только для случаев четырехцилиндровых
двигателей)

Порядок демонтажа

Начало:

а. Снимите выхлопную трубку. Обратитесь за
соответствующей информацией к заводу-
изготовителю, с тем, чтобы правильно демонтировать
выхлопную трубку.

Рисунок 47

Типичный пример

1. Отсоедините установочные винты (1) от
коленчатого выхлопного колена (2). Отвинтите винты
(3) и отсоедините кронштейн (4) от блока цилиндров.
Отсоедините выхлопное колено (2) от выхлопного
переходника (5).

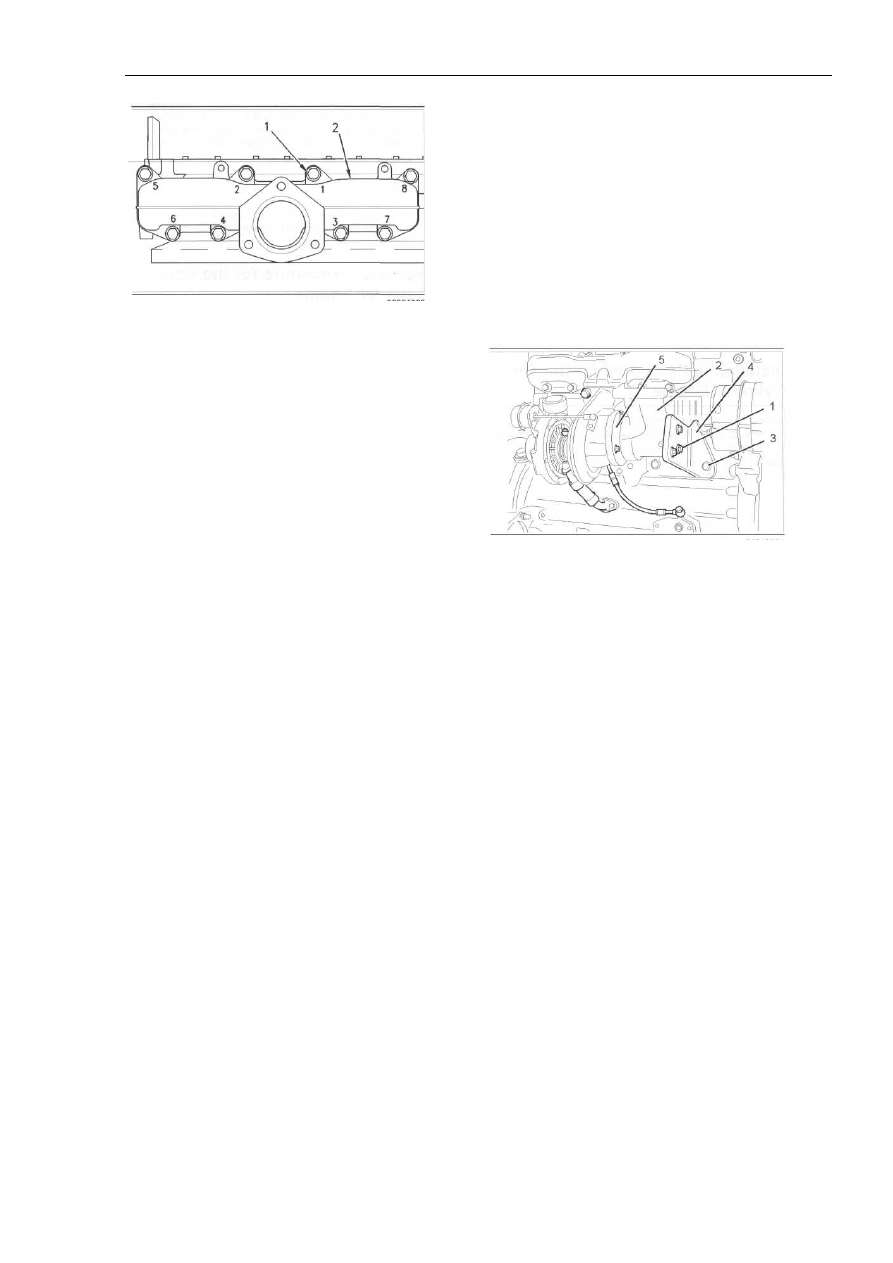

Рисунок 46

1. Не закрепляя, вставьте в отверстия в отверстия (5
и 8) две подходящих шпильки, которые будут
служить направляющими.

Примечание: Не наносите на прокладку никого
герметика.

2. Поставьте новую прокладку выхлопного
коллектора на шпильки в головке цилиндров.
Установите выхлопной коллектор (2) на шпильки.
Вставьте установочные винты (1) и вручную
наживите их до упора, что закрепит выхлопной
коллектор на блоке цилиндров.

3. Выньте обе шпильки и установите оставшиеся
установочные винты (1). Следите за тем, чтобы
установочные винты (1) зажимались в строгой
последовательности, как показано на рисунке 44.
Зажмите винты с моментом усилия 33 Nm.

Окончание:

а. Установите турбокомпрессор, если таковой
имеется. Следуйте инструкциям по разборке и
сборке, «Турбокомпрессор – Установка».

Раздел Разборка и Сборка

Порядок установки

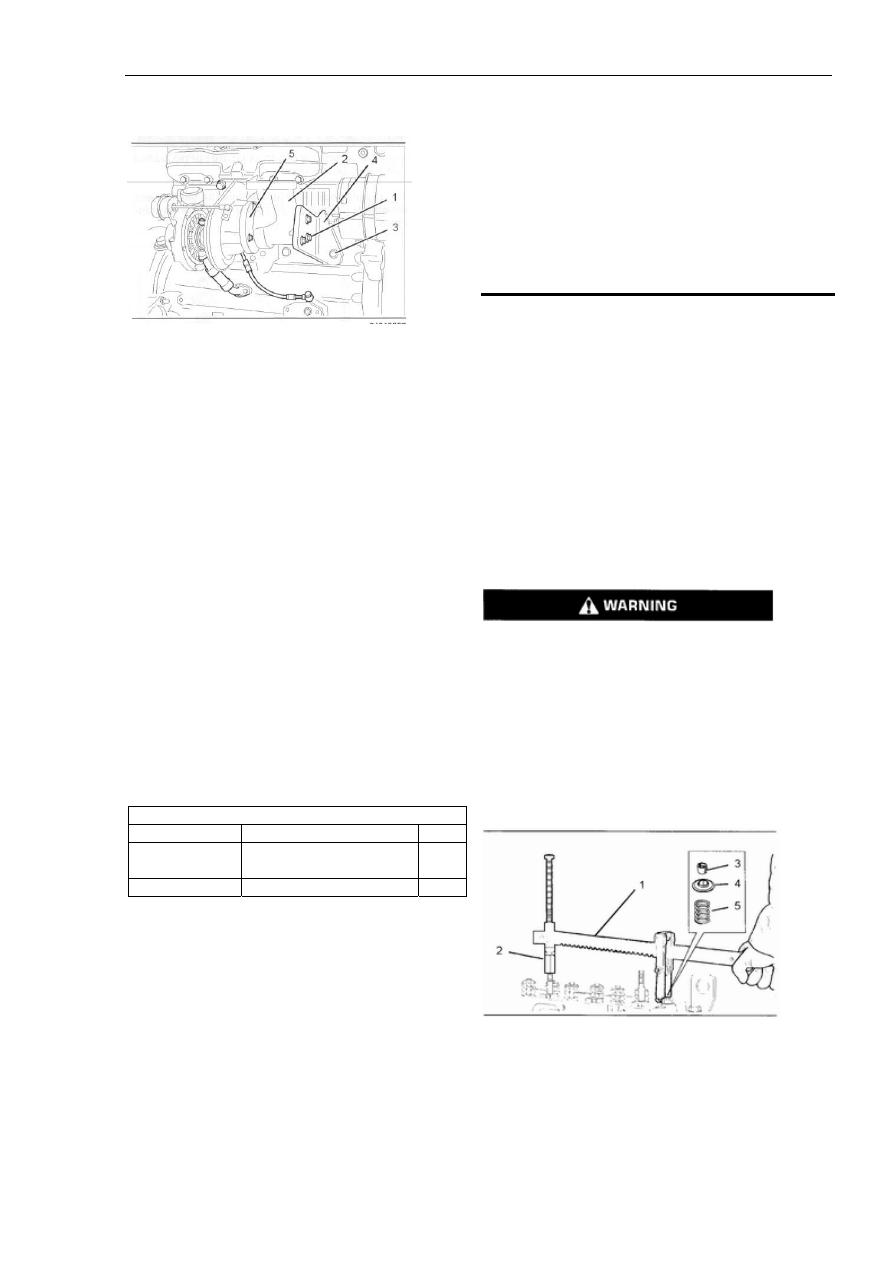

Рисунок 48
Типичный пример

1. Тщательно вычистите выхлопное колено (2) и
выхлопной переходник (5).

2. Присоедините выхлопное колено (2) к
выхлопному переходнику (5). Установите
кронштейн (4) на блок цилиндров и вставьте винты
(3). Зажмите установочные винты (3) вручную.
Совместите выхлопное колено с кронштейном (4).
Вставьте винты (1) для крепления выхлопного
колена (2) на кронштейне (4). Зажмите
установочные винты (1) и (3) с моментом усилия 44
Nm.

Окончание:

а. Установите выхлопную трубку. Обратитесь за
соответствующей информацией по правильному
порядку установки к заводу-изготовителю.

Пружины впускного и выхлопного клапана –
демонтаж и установка

Порядок демонтажа

Таблица 1

Необходимый инструмент

№ детали

Описание детали

Кол.

21825666

Съемник пружины
клапана

27610235

Сменная головка 1

Начало:
a. Снимите ось рычагов качения в сборе. Следуйте
инструкция по разборке и сборке, «Ось рычагов
качения и шток толкателя – демонтаж».

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.
Примечание: Ниже приведенный порядок принят
для демонтажа пружин клапанов в то время, как
головка цилиндров все еще находится на блоке
цилиндров. Для правильного демонтажа пружин
клапана из головки цилиндров, уже снятой с блока
цилиндров, следуйте инструкциям по разборке и
сборке «Впускные и выхлопные клапаны – Демонтаж
и установка».
Примечание: Перед изъятием пружины клапана,
проследите за тем, чтобы соответствующий поршень
находился в верхней мертвой точке. При
несоблюдении данного условия существует опасность
того, что клапан может упасть внутрь блока
цилиндров.

1. Для нахождения верхней мертвой точки нужного
поршня, следуйте следующим образом.

Существует опасность получения травмы от удара
деталью при распрямлении освобожденной
пружины.

Обязательно наденьте все рекомендуемые
защитные средства.

В работе по освобождению пружины, строго
следуйте рекомендациям по работе, а также
используйте рекомендуемый для этого,
инструмент.

Рисунок 49

а. Установите съемник клапанной пружины 21825666
(1) и соответствующую головку 27610235 (2) в
положение на головке цилиндров с целью сжатия
выбранной клапанной пружины (5).

Раздел Разборка и Сборка

ПРИМЕЧАНИЕ

Следите за тем, чтобы пружина сжималась под
прямым углом, иначе можно повредить наконечник
клапана.

b. Сожмите пружину клапана (5) настолько, чтобы
открыть клапан. Не сжимайте пружину настолько
сильно, чтобы можно было снять держатели клапана
(3) с выемки наконечника клапана.

с. Поверните коленвал таким образом, чтобы
поршень коснулся клапана.

d. Продолжайте вращение коленвала до тех пор,
пока наконечник клапана не окажется в наивысшей
точке. Теперь поршень находится в верхней
мертвой точке. Сбросьте оказываемое давление
съемника при достижении центральной точки.

ПРИМЕЧАНИЕ

Не вращайте коленвал при снятых пружинах
клапанов.

2. С помощью съемника клапанных пружин (1),
сожмите клапанную пружину (5). Снимите
держатели клапана.

3. Осторожно уменьшите давление съемника (1).
Выньте пружинную тарелку (4) и саму пружину (5).

Примечание: При замене всех клапанных пружин,
эта процедура может осуществляться одновременно
на двух цилиндрах. Она повторяется на цилиндрах 1
и 4, затем на цилиндрах 2 и 3. Помните, что при
снятых пружинах вращать коленвал запрещается.
Следите за тем, что прежде чем перейти от одной
пары цилиндров к другой, на первой паре пружины
должны быть установлены.

Порядок установки

Таблица 2

Необходимые инструменты

№ детали

Описание детали

Кол.

21825666

Съемник пружины
клапана

27610235

Установочный винт 1

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Неправильная сборка деталей находящихся под
давлением пружины может стать причиной
серьезной травмы.

Для предотвращения возможной травмы, следуйте
установленной процедуре сборки и надевайте
средства защиты.

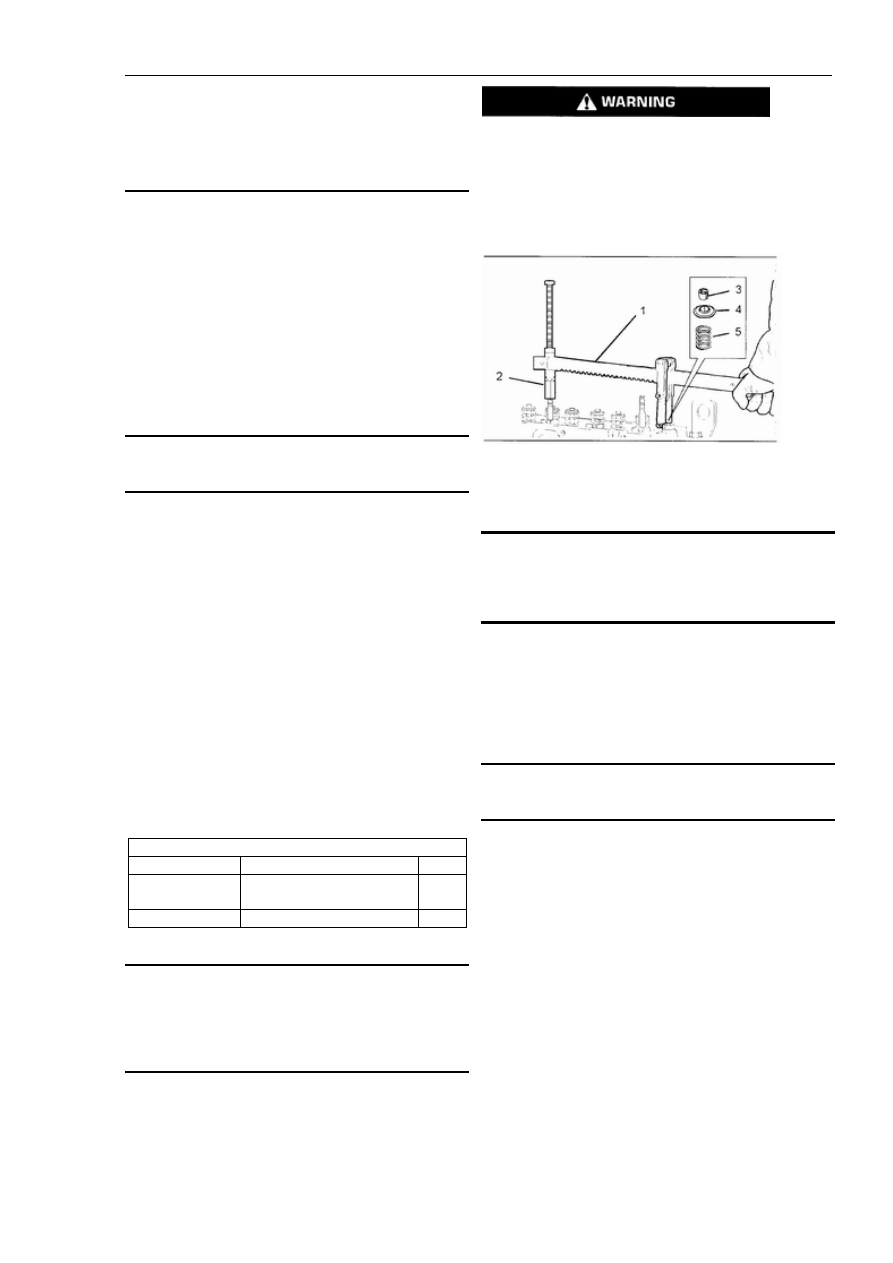

Рисунок 50

1. Поставьте новую пружину клапана (5).

2. Установите пружинную тарелку (4).

ПРИМЕЧАНИЕ

Следите за тем, чтобы пружина сжималась под
прямым углом, иначе можно повредить наконечник
клапана.

3. Установите съемник клапанной пружины (1) в
положение на головке цилиндра для сжатия
соответствующей пружины клапана (5) Сожмите
пружину клапана (5).

4. Поставьте на место держатели клапана (3).

ПРИМЕЧАНИЕ

Не вращайте коленвал при снятых пружинах
клапанов.

5. Осторожно ослабьте давление на съемник
клапанной пружины (1). Уберите съемник (1).
Убедитесь, что все клапаны удерживаются на своих
местах пружинами и держателями. Проверните
коленвал на 45 градусов с тем, чтобы отвести
поршень от клапана. Чтобы убедиться в правильности
установки держателей клапанов (3), слегка постучите
по верхней части клапана мягким молотком.

Примечание: При замене всех клапанных пружин,
эта процедура может осуществляться одновременно
на двух цилиндрах. Она повторяется на цилиндрах 1 и
4, затем на цилиндрах 2 и 3.

Раздел Разборка и Сборка

Окончание: Установите ось рычагов качения в
сборе. Следуйте инструкциям по разборке и сборке
«Ось рычагов качения и шток толкателя –
Установка».

Клапаны впуска и выхлопа – Демонтаж и
установка

Порядок демонтажа

Таблица 3

Необходимые инструменты

№ детали

Описание детали

Кол.

21825496

Измеритель глубины
клапана

21825666

Съемник пружины
клапана

27610235

Сменная головка 1

Начало:

a. Демонтируйте головку цилиндров. Следуйте
инструкциям по разборке и сборке, «Головка
цилиндров – Демонтаж».

Следите за тем, чтобы точеная лицевая поверхность
головки цилиндров хранилась на чистой мягкой
поверхности с тем, чтобы избежать ее повреждения
и нанесения царапин.

ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Примечание: Процедура демонтажа одинакова как
для четырехцилиндрового двигателя, так и для
трехцилиндрового. На рисунке представлен
четырехцилиндровый двигатель.

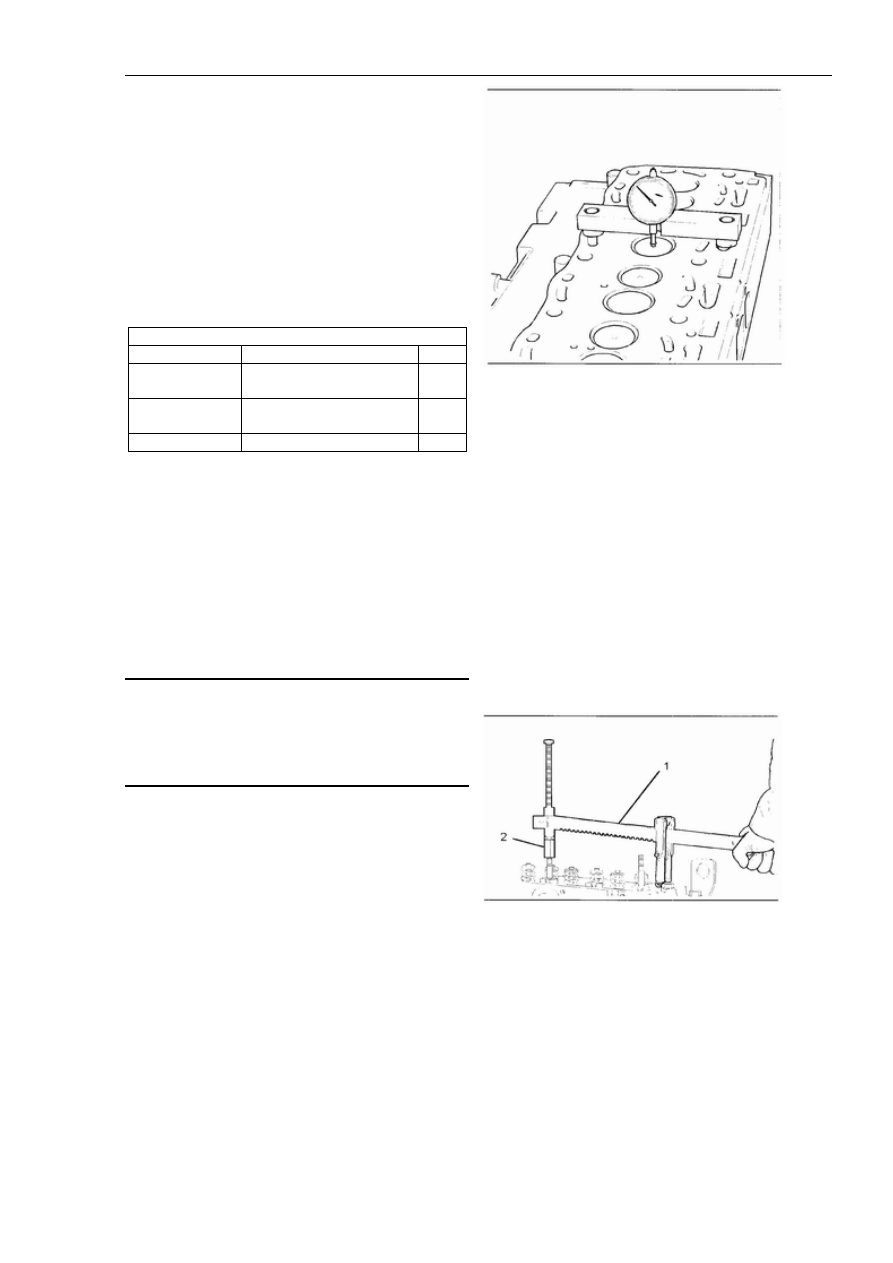

Рисунок 51

Типичный пример

1. Прежде чем снять клапанные пружины, с помощью
циферблатного индикатора проверьте глубину
клапанов по отношению к лицевой стороне головки
цилиндров. Смотрите Рисунок 51 и ознакомьтесь со
Спецификациями «Клапаны головки цилиндров», в
которых содержатся необходимые размеры.

Примечание: Головка впускного клапана имеет
больший диаметр, нежели головка клапана
выхлопного.

2. Пронумеруйте головки впускных клапанов и
выхлопных клапанов так, чтобы в процессе сборки
можно было устанавливать клапаны в правильной
последовательности.

Рисунок 52

Типичный пример
