16

Раздел Разборка и Сборка







Рисунок 30

Типичный пример

11. Затяните гайку (7) с моментом 88Nm.

Окончание:

а. Установите переднюю крышку. Следуйте
инструкциям  по разборке и сборке, «Передняя
крышка – демонтаж и установка».

b. Установите шкив коленвала. Следуйте
инструкциям по разборке и сборке, “Шкив коленвала
– демонтаж и установка».

с. Установите линии впрыска топлива. Следуйте
инструкциям по разборке и сборке, «Линии впрыска
топлива – установка».
































6. Подсоедините жгут в сборе к электромагниту
согласования (6).

7.Подсоедините проводку (4).

8. Снимите все пылезащитные колпачки с разъемов
насоса впрыска топлива. Уберите все заглушки с
топливных шлангов и патрубков.

9. Подсоедините топливопровод (5) к насосу.
Подсоедините оборотный топливопровод (3) к
насосу впрыска топлива.




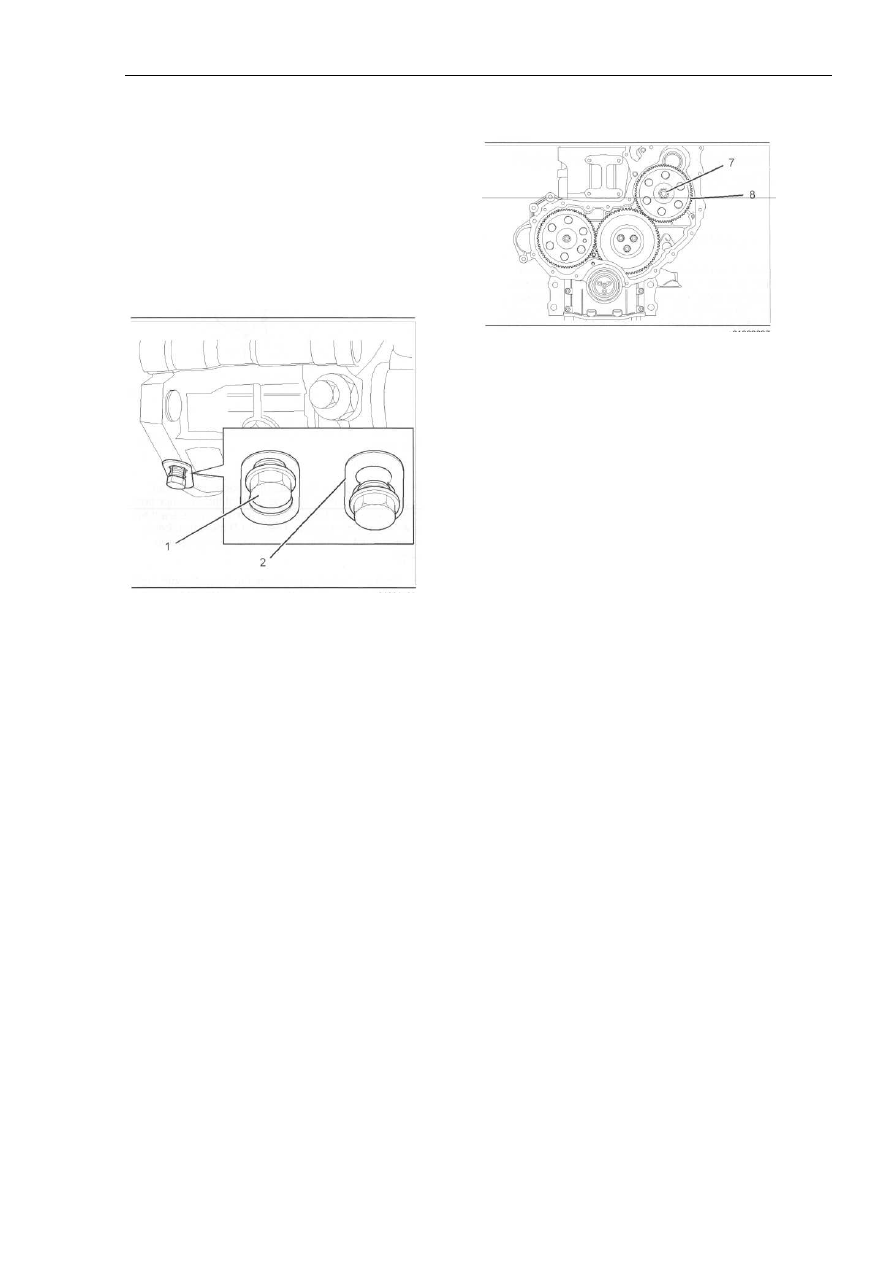

Рисунок 29

10. Ослабьте стопорный винт (1). Сдвиньте
распорку (2) чтобы стопорный винт (1) не упирался
в вал насоса впрыска топлива. Затяните стопорный
винт (1) с моментом усилия 12Mn.

Примечание: Распорку (2) нужно устанавливать в
правильном положении, а стопорный винт (1)
должен быть закреплен с тем, чтобы он не
соприкасался с валом насоса впрыска.




























17

Раздел Разборка и Сборка


Насос впрыска топлива – установка (Bosch EPVE
только для двигателей 1104)







Порядок установки

Примечание:  Вал насос впрыска топлива должен
оставаться блокированным до тех пор, пока
шестерня (8) не будет установлено и не закреплено
на валу. Стопорный винт (6) должен оставаться
заблокированным до тех пор, пока Вы не получите
инструкцию его ослабить. Насос впрыска топлива
Bosch EPVE может быть согласован с работой
двигателя техническим специалистом. Следуйте
инструкциям  по проверке и регулировке,
«Согласование работы насоса впрыска топлива –
Проверка и Согласование работы насоса впрыска
топлива – Регулировка» в случае, если вал насоса
впрыска случайно поворачивался.



ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

1. Убедитесь, что цилиндр №1 находится в верхней
мертвой точке хода сжатия (компрессии). Следуйте
инструкциям по проверке и регулировке
«Согласование впрыска топлива – Проверка».



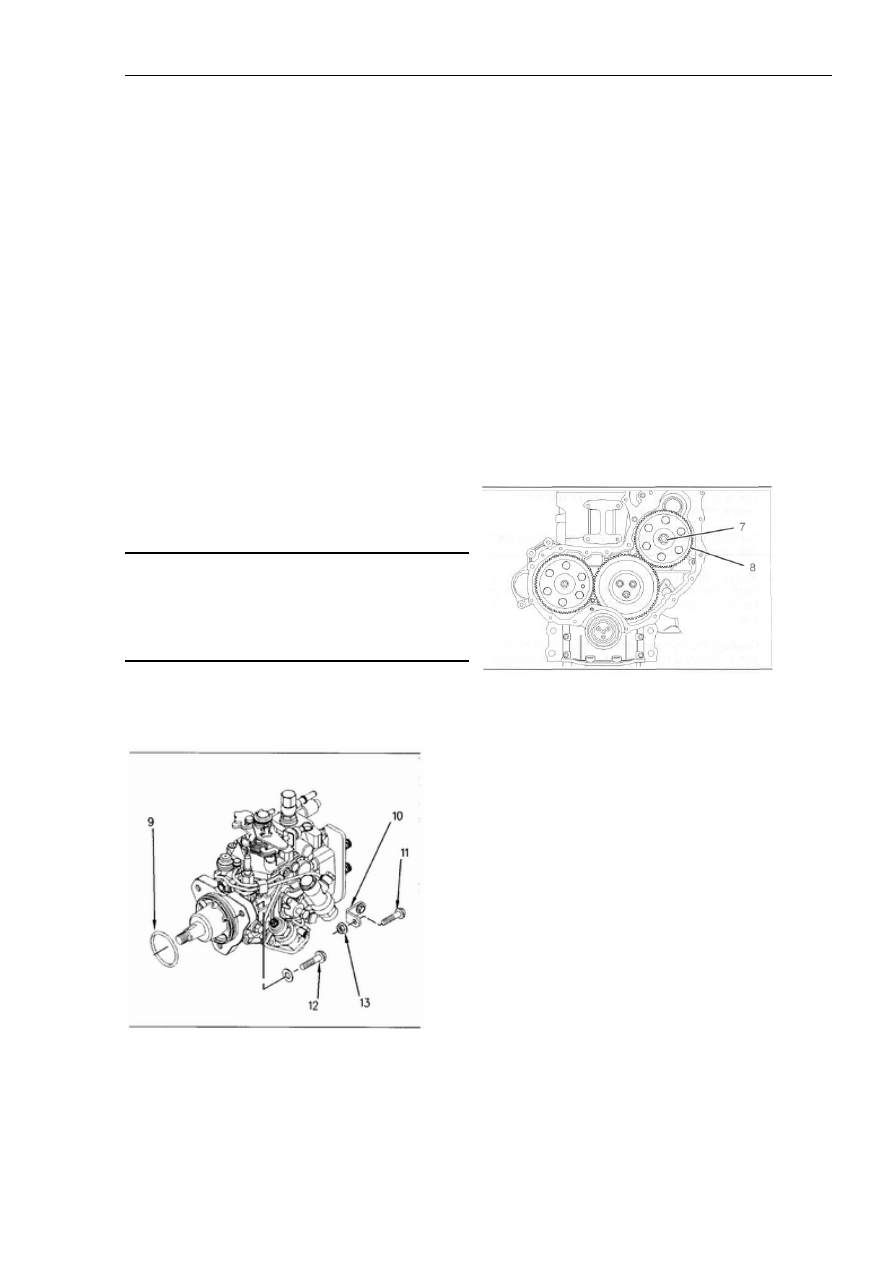

Рисунок 31





2. Смажьте новое уплотнительное кольцо (9)
небольшим количеством силиконовой жидкости
фирмы Perkins1766-501 MS200/1000. Установите
новое уплотнительное кольцо (9) на насос впрыска
топлива. Поместите насос впрыска топлива на
передний корпус. Вставьте установочные винты (12).
Закрепите установочный винт с моментом 25 Nm.

3. Вставьте установочный винт и кронштейн (10) на
блок цилиндра, если кронштейн прежде был снят.
Убедитесь, что кронштейн (10) удерживает насос без
посторонних усилий. Затяните установочный винт
(12) с моментом 44 Nm.

4. Установите болт (11) и верните гайку (13).

Примечание: Убедитесь, что контактирующие друг с
другом поверхности шестерни (8) насоса и вала
насоса впрыска чисты. Смажьте резьбы вала насоса.
До момента соприкосновения с шестерней насоса
впрыска (8), гайка (7) должна свободно вращаться.





Рисунок 32

5. Установите шестерню (8) на вал насоса впрыска
топлива. Установите шайбу и гайку (7). Вращайте
шестерню насоса впрыска топлива (8) в направлении
против часовой стрелки с тем, чтобы устранить зазор.
Затяните гайку (7) с моментом 24Nm.



























18

Раздел Разборка и Сборка

Примечание: Распорку (5) нужно устанавливать в
правильном положении, а стопорный винт (6) должен
быть закреплен с тем, чтобы он не соприкасался с
валом насоса впрыска.




Рисунок 35

11. Затяните гайку (7) с моментом 88Nm.

Окончание:

а. Установите переднюю крышку. Следуйте
инструкциям  по разборке и сборке, «Передняя
крышка – демонтаж и установка».

b. Установите шкив коленвала. Следуйте
инструкциям по разборке и сборке, “Шкив коленвала
– демонтаж и установка».

с. Установите линии впрыска топлива. Следуйте
инструкциям по разборке и сборке, «Линии впрыска
топлива – установка».



Топливный инжектор – Демонтаж

Порядок демонтажа

Начало:

а. Снимите крышку топливных инжекторов. Следуйте
инструкциям по разборке и сборке, «Крышка
топливных инжекторов – Демонтаж»

b. Снимите линии впрыска топлива. Следуйте
инструкциям по разборке и сборке, «Линии впрыска
топлива – Демонтаж».


















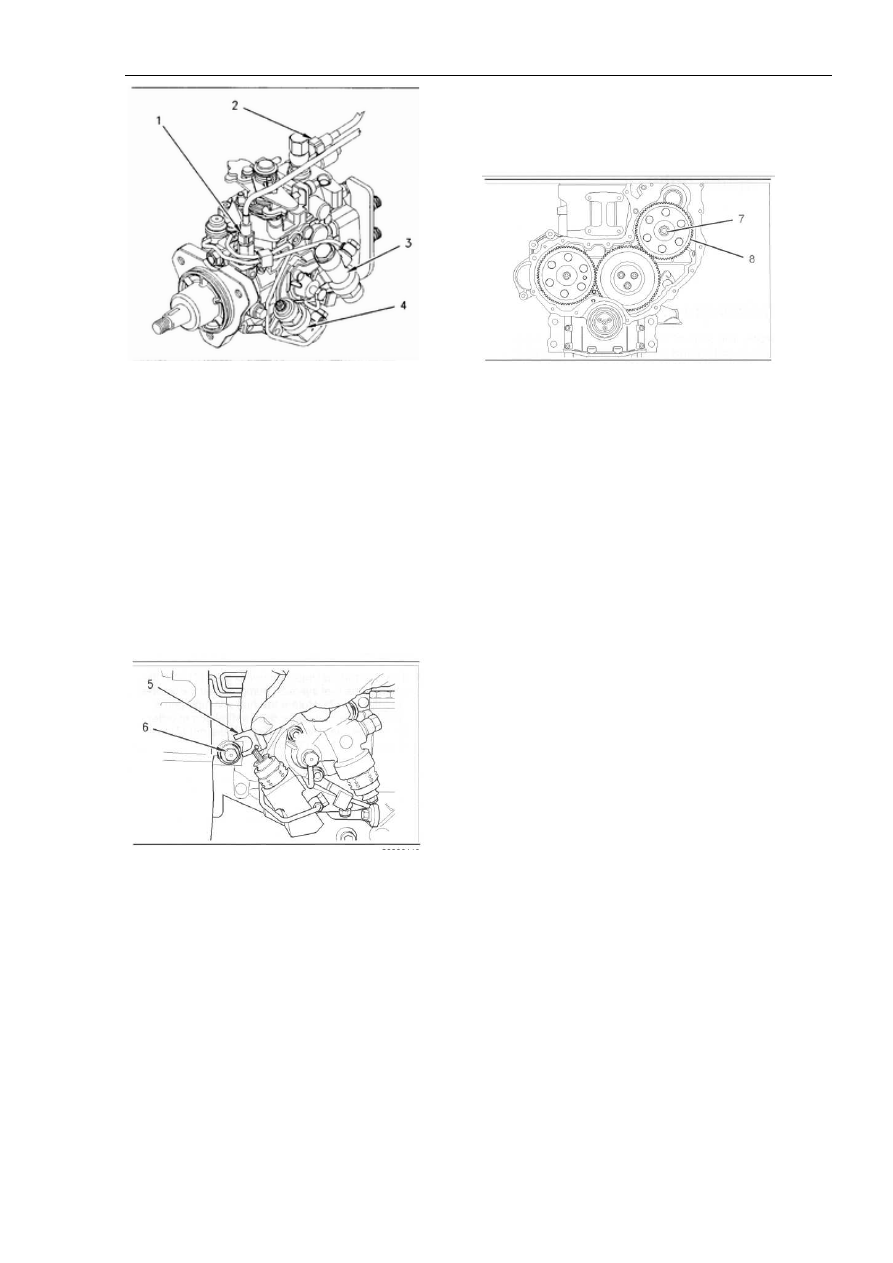

Рисунок 33

6. Присоедините жгут проводки в сборе к
электромагниту (соленоиду) выключения двигателя
(4)

7. Присоедините жгут проводки в сборе к
устройству холодного запуска (3).

8. Снимите все пылезащитные колпачки с разъемов
насоса впрыска топлива. Уберите все
пластмассовые и иные заглушки из топливных
шлангов и патрубков.

9. Присоедините патрубок (2) к насосу впрыска
топлива. Присоедините патрубок (1) к насосу.




Рисунок 34

10. Ослабьте стопорный винт (6). Сдвиньте
распорку (5) чтобы стопорный винт (6) не упирался
в вал насоса впрыска топлива. Затяните стопорный
винт (6) с моментом усилия 12Mn.

Примечание: Распорку (5) нужно устанавливать в
правильном положении, а стопорный винт (6)
должен быть закреплен с тем, чтобы он не
соприкасался с валом насоса впрыска.













19

Раздел Разборка и Сборка

Топливный инжектор – Установка

Порядок установки


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.




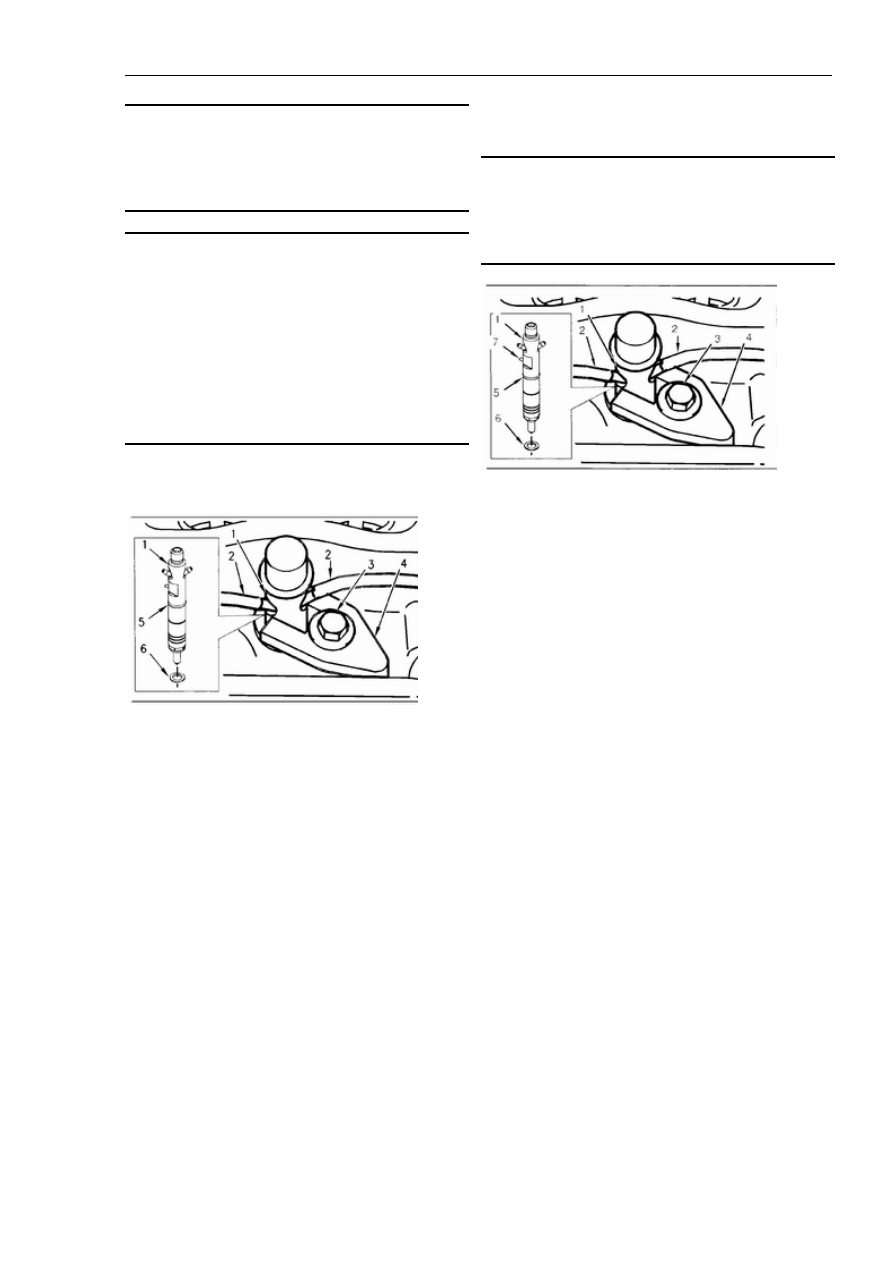

Рисунок 37

1. Смажьте седельную прокладку (6) чистым
моторным маслом. Установите ее на головку
цилиндра.

Примечание: Если воспользоваться старой
седельной прокладкой (6) то направление струи
топлива из инжектора (1) будет неправильным.

2. Установите новое уплотнительное кольцо (5) на
топливный инжектор (1). Вставьте топливный
инжектор (1) в головку цилиндра.

Примечание: Штифт совмещения ( 7) должен
располагаться напротив зажима (4).

3. Поместите зажим (4) на топливном инжекторе (1)
Вставьте установочный винт (3). Зажмите винт с
моментом усилия 27 Nm.

4. Присоедините шланг (2) к топливному инжектору
(1).

Окончание:

а. Установите линии впрыска топлива. Следуйте
инструкциям по разборке и сборке, «Линии впрыска
топлива – Установка»

b. Установите крышку топливных инжекторов.
Следуйте инструкциям по разборке и сборке,
«Крышка топливного инжектора - - Демонтаж и
установка»,












ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.


ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что
в системе се еще находится жидкость. Будьте
готовы, перед отсоединением какого-либо шланга
или патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.

1. Отсоедините патрубки в сборе от подошвы
топливного фильтра на впуске и выпуске топлива.




Рисунок 36

2. Снимите топливный шланг (2) с топливного
инжектора (1).

3. Отвинтите установочный винт (3). Снимите
зажим (4) с топливного инжектора (1).

4. Снимите топливный инжектор (1) с головки
цилиндра. Уберите уплотнительное кольцо (5) с
топливного инжектора (1), кольцо подлежит замене.

5. Снимите седельную прокладку (6) с головки
цилиндра, выбросьте ее.

Примечание: Если не убрать старую седельную
прокладку сразу, то после ее замены, при установке
новой седельной прокладки,  направление струи
топлива окажется неправильным.
