20

Раздел Разборка и Сборка



Турбокомпрессор – Демонтаж

Порядок демонтажа


ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.


ПРИМЕЧАНИЕ

При осуществлении регулировки, проверки,
обслуживания, ремонта оборудования, помните, что
в системе се еще находится жидкость. Будьте
готовы, перед отсоединением какого-либо шланга
или патрубка, либо определенного агрегата, собрать
жидкость в предназначенные для этого заранее,
емкости.

Складируйте и удалите жидкости согласно
предусмотренным в Вашей стране правилам
утилизации подобных отходов.

Примечание: Порядок демонтажа одинаков как для
трехцилиндровых, так и для четырехцилиндровых
двигателей.

1. Тщательно почистите внешние поверхности
турбокомпрессора (1).

2. Ослабьте зажимы шлангов и отсоедините
впускной воздушный шланг от корпуса
турбокомпрессора.

Примечание: Коленчатые выхлопные патрубки
являются лишь возможным вариантом, и
применяются в конструкции четырехцилиндровых
двигателей.

3. Снимите патрубок выхлопа с выпускного разъема
турбокомпрессора или отсоедините его от
коленчатого патрубка выхлопа. Обратитесь к
информации, предоставленной заводом-
изготовителем, в которой описана правильная
процедура демонтажа выхлопного патрубка.




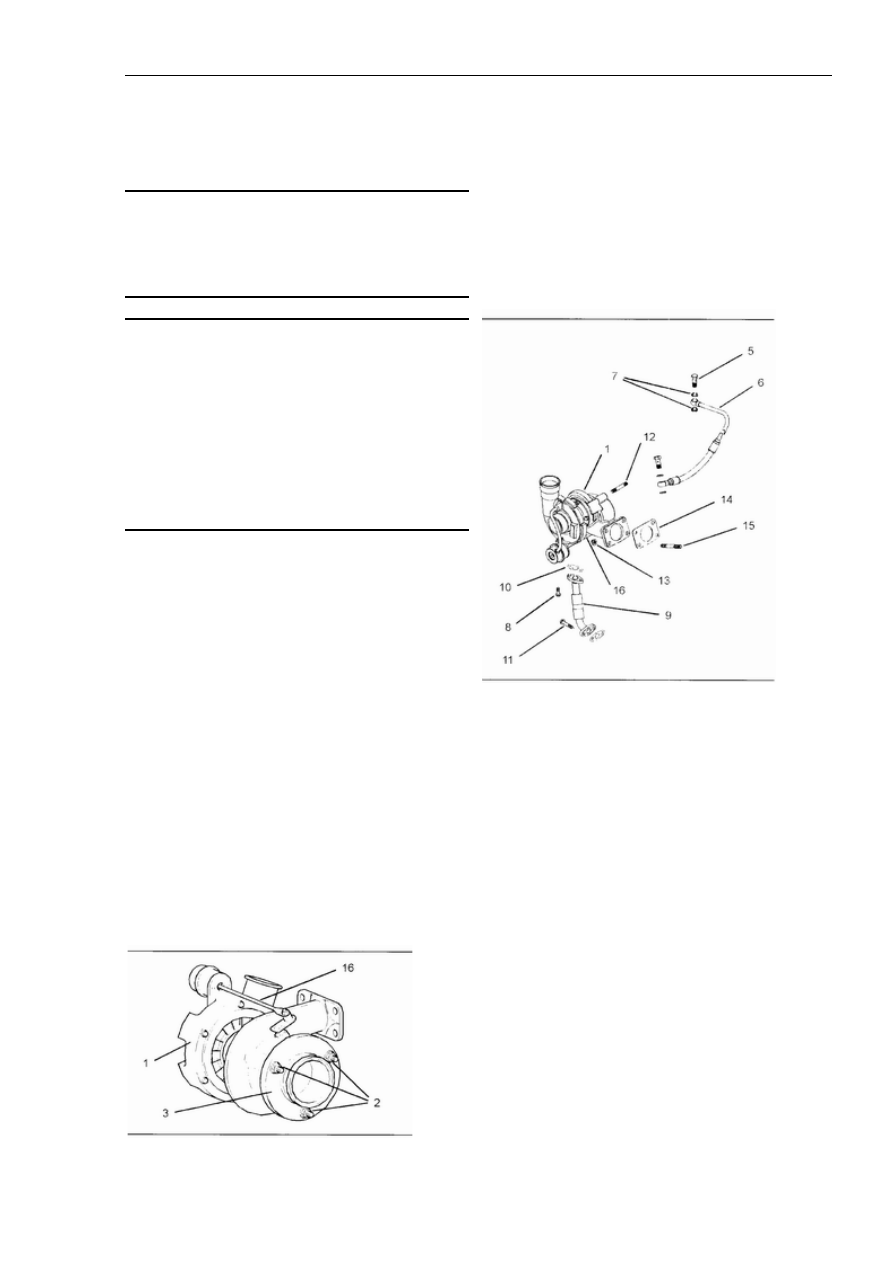

Рисунок 38
Типичный пример




4. При наличии в конструкции двигателя коленчатого
выхлопного патрубка, демонтируйте его. Следуйте
инструкциям по разборке и сборке, «Коленчатый
выхлопной патрубок – Демонтаж и установка».

5. Отвинтите гайки (2) и снимите выхлопной
переходник (3) с турбокомпрессора (1).

6. Подставьте под турбокомпрессор подходящую
емкость (1), если в системе есть масло, дайте ему
стечь.




Рисунок 39

Типичный пример

7. Отвинтите барашковые болты (5). Снимите
патрубок подачи масла в сборе (6) и шайбы (7).
Шайбы (?) подлежат замене. В случае необходимости,
отсоедините патрубок подачи масла в сборе (6) от
блока цилиндров. Шайбы подлежат замене.

8. Отвинтите установочные винты (8). Отсоедините
трубку отвода масла (9) от турбокомпрессора (1).
Снимите и замените промежуточный соединитель
(10). В случае необходимости отвинтите
установочные винты (11) и отсоедините патрубок
отвода масла (9) от блока цилиндра.

9. В случае необходимости, выньте из корпуса
турбокомпрессора (1), шпильки (12).

Примечание: Не пользуйтесь штоком привода
перепускной заслонки отработавших газов  (16) как
рычагом для подъема турбокомпрессора (1).









21

Раздел Разборка и Сборка



10. Отвинтите гайки (13). Снимите турбокомпрессор
(1). Уберите прокладку (14). Прокладку необходимо
будет заменить при последующей сборке. В случае
необходимости, выньте шпильки (15) из
выхлопного коллектора (патрубка).

11. Вставьте подходящие пластмассовые заглушки в
порты подачи и отвода масла турбокомпрессора (1).
Поставьте подходящие защитные колпачки или
крышки на впуске и выпуске турбокомпрессора (1).
Вставьте пластмассовые заглушки на патрубок
подачи масла (6) в сборе и патрубок отвода масла
(9). Установите подходящие заглушки на порты
выхлопного коллектора.

Турбокомпрессор – Установка

Порядок установки



ПРИМЕЧАНИЕ

Содержите все детали в чистоте.

Загрязнение деталей может стать причиной
повышенного износа и сокращения срока службы
компонентов.

Примечание: Порядок установки одинаков как для
трехцилиндровых, так и для четырехцилиндровых
двигателей.

1. Выньте все пластмассовые заглушки из всех
портов турбокомпрессора (1). Очистите все
стыкующиеся поверхности выхлопного коллектора
и турбокомпрессора. Очистите стыковочные
поверхности турбокомпрессора со стороны
крепления патрубка подачи масла (6), а также со
стороны крепления патрубка отвода (дренажа)
масла (9).

2. Убедитесь, что все впускные и выпускные порты
турбокомпрессора чисты и свободны от каких-либо
препятствий. Вал турбокомпрессора должен
свободно вращаться.
















9. Приложите новый соединитель и патрубок отвода



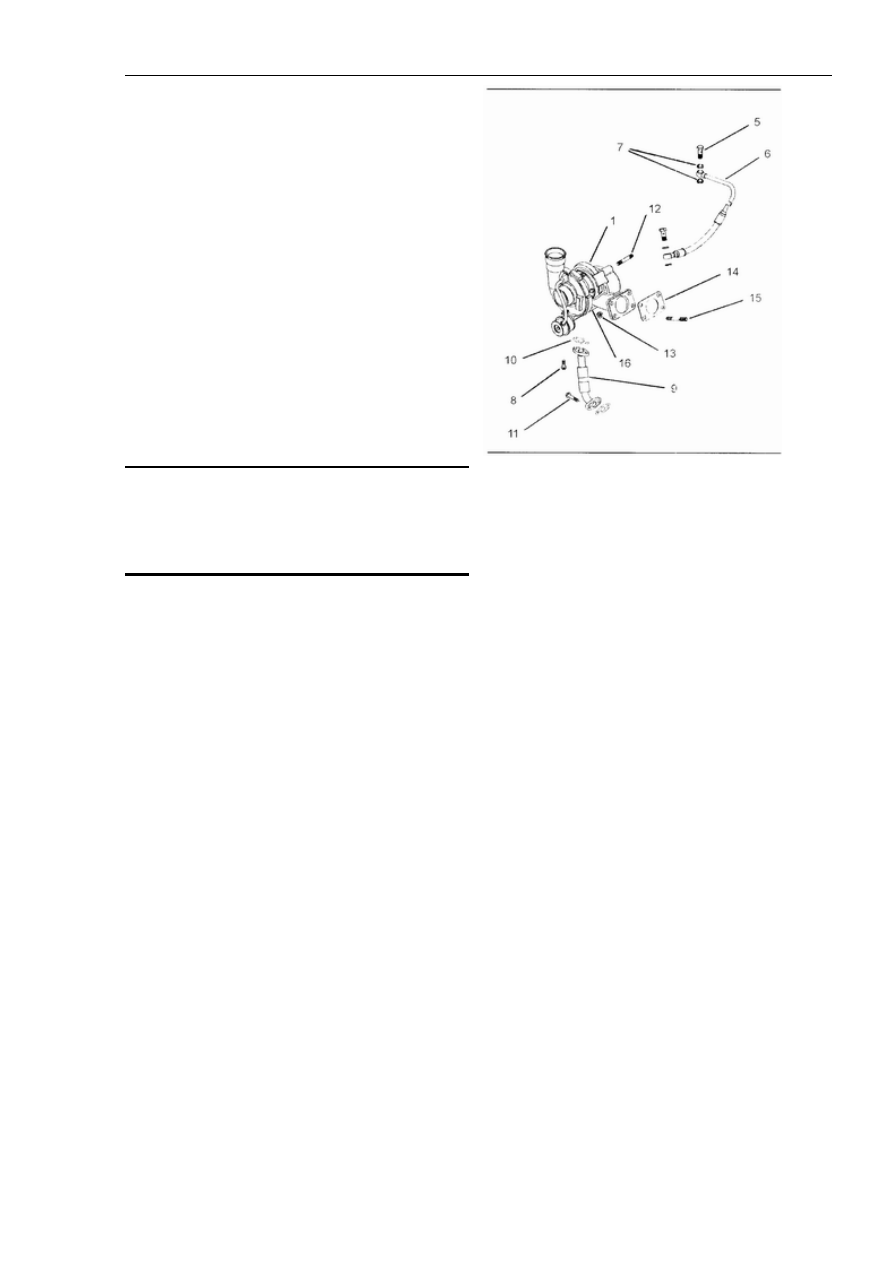

Рисунок 40
Типичный пример

3. Если вы ранее вынимали шпильки (15), установите
их на свои места в выхлопной коллектор. Установите
поверх шпилек (15), новую прокладку (14).

Примечание:  Не наносите никакого герметика на
прокладку (14).

Примечание: Не пользуйтесь штоком привода
перепускной заслонки отработавших газов  (16) как
рычагом для подъема турбокомпрессора (1).
4. Установите турбокомпрессор (1) на выхлопной
коллектор.

5. Натравите гайки (13). Зажмите гайки (13) с
моментом усилия 47 Nm.

6. Смажьте корпус подшипника турбокомпрессора (1)
чистым моторным маслом.

7. Проверьте состояние всех масляных шлангов и
патрубков (6 и 9). В случае необходимости, замените
шланг и патрубок (6 и 9).

Примечание: Верхний фланец трубки отвода
(дренажа) масла (9) крепится к турбокомпрессору (1)
с помощью 6 мм установочных винтов (8). Нижний
фланец патрубка отвода масла (9) крепится к блоку
цилиндра посредством 8 мм установочных винтов
(11).

8. Приложите новый промежуточный соединитель
(10) и патрубок отвода масла (9) к нижней части
турбокомпрессора (1). Вставьте 6мм винты (8).
Закрепите их с моментом 9 Nm.







22

Раздел Разборка и Сборка

масла в сборе (9) к блоку цилиндров. Закрепите 8
мм установочные винты (11) с моментом усилия 22
Nm.

10. Поставьте новые шайбы (7) и трубку подачи
масла (6) на турбокомпрессор (1). Поставьте
барашковый болт (5). Зажмите его с моментом
усилия 22Nm.

Примечание: Во время сборки, следите за тем,
чтобы трубка подачи масла (6) не соприкасалась с
каким-либо другим элементом конструкции
двигателя.

11. Поставьте новые шайбы и подсоедините трубку
подачи масла (6) к блоку цилиндров. Зажмите
барашковый болт с моментом усилия 22 Nm.

12. Если шпильки (12) прежде вынимались,
поставьте их на место в корпусе турбокомпрессора.




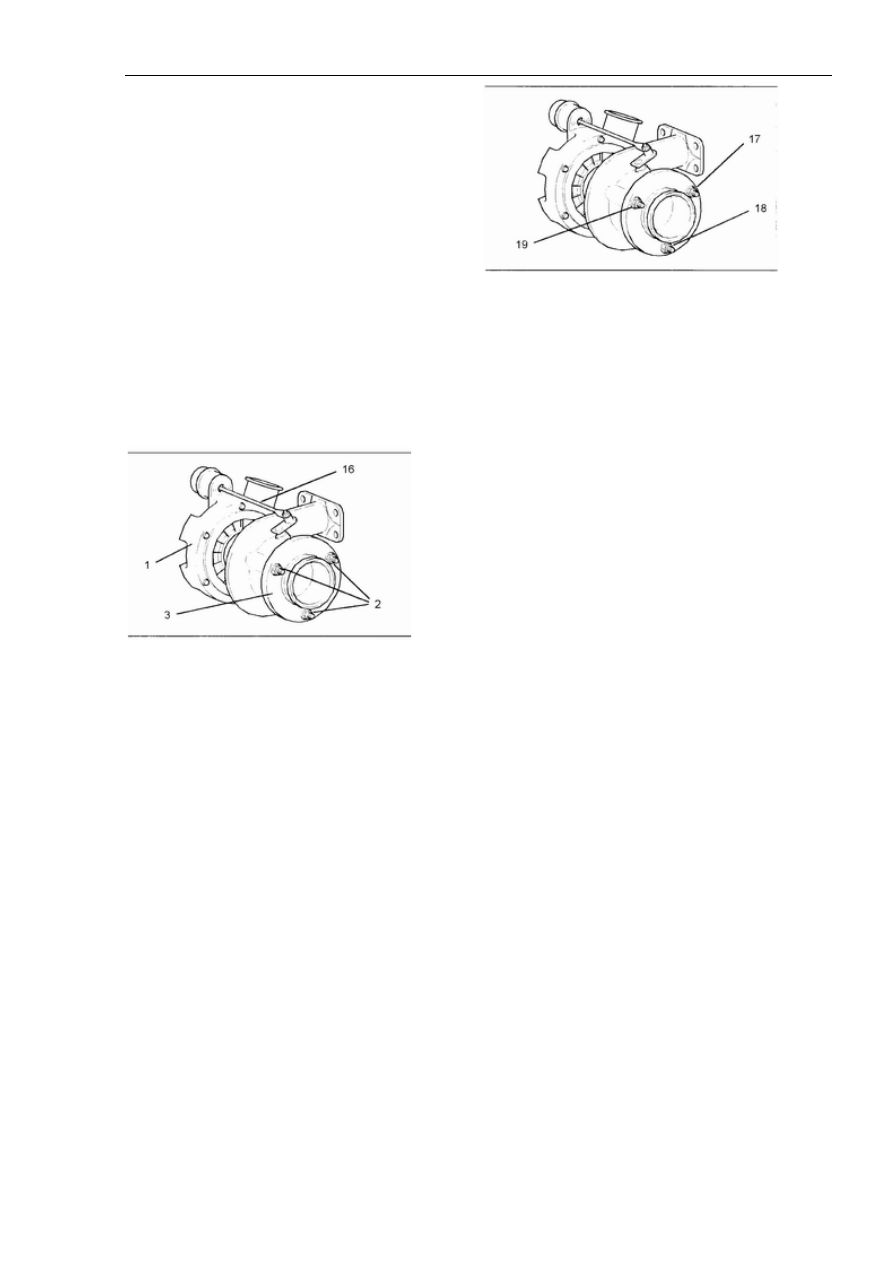

Рисунок 41
Типичный пример

13. Установите переходник выхлопа (3)
отверстиями на шпильки (12). Не затягивая, только
наживите гайки (2).

Примечание: Коленчатые выхлопные патрубки
являются только одним из вариантов, и
используются  только в конструкции
четырехцилиндровых двигателей.

14. Если коленчатый выхлопной патрубок применен
в настоящей конструкции двигателя, установите его
на переходник (3). Следуйте инструкциям по
разборке и сборке, «Выхлопной коленчатый
патрубок – Демонтаж и установка».











Рисунок 42

15. Затяните рукой до упора три гайки в
последовательности (17), (18) и (19). Затяните их в
той же последовательности с моментом усилия 25
Nm.

16. Убедитесь, что во впускном шланге отсутствуют
препятствия. Присоедините воздушный впускной
шланг к корпусу турбокомпрессора. Установите на
шланг зажимы. Затяните зажимы с моментом усилия
5 Nm.

Примечание: Воздушный впускной шланг имеет
термический экран, который частично покрывает его.
Шланг крепится таким образом, чтобы его часть,
покрытая экраном, была обращена к двигателю.
Термический экран должен всегда оставаться чистым
от масла, пыли или краски.

Примечание: Для того, чтобы надеть новый
воздушный впускной шланг на впуск
турбокомпрессора, используйте 5% мыльный раствор.
Не пользуйтесь для этого маслом или смазочными
материалами.

Выхлопной коллектор – демонтаж и установка

Порядок демонтажа в случае  трехцилиндрового
двигателя

Начало:

а. Снимите турбокомпрессор, если таковой имеется.
Следуйте инструкциям по разборке и сборке,
«Турбокомпрессор – Демонтаж».















3. Выньте обе шпильки и установите оставшиеся





23

Раздел Разборка и Сборка

установочные винты (1). Следите за тем, чтобы
установочные винты (1) зажимались в строгой
последовательности, как показано на рисунке 44.
Зажмите винты с моментом усилия 33 Nm.

Окончание:

а. Установите турбокомпрессор, если таковой
имеется. Следуйте инструкциям по разборке и сборке,
«Турбокомпрессор – Установка».

Порядок демонтажа в случае
четырехцилиндрового двигателя

Начало:

а. Снимите турбокомпрессор, если таковой имеется.
Следуйте инструкциям по разборке и сборке,
«Турбокомпрессор – Демонтаж».




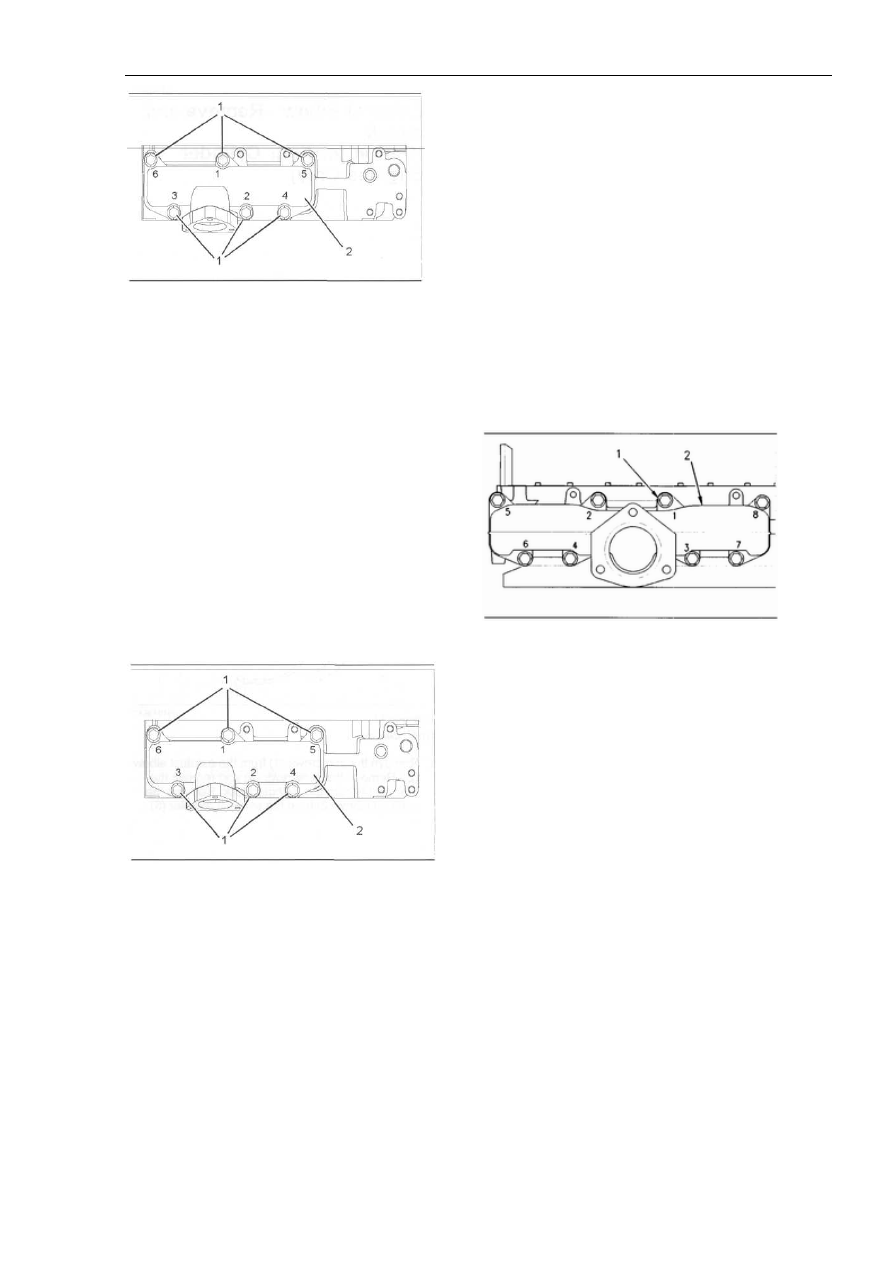

Рисунок 45

1. Выньте установочные винты (1) в обратном
цифровом порядке в соответствии с рисунком 45. Это
позволит избежать перекоса выхлопного коллектора
(2).

2. Снимите прокладку выхлопного коллектора с
головки цилиндра и снимите  коллектор (2).
Необходимо будет заменить прокладку выхлопного
коллектора (2).

Порядок установки в случае
четырехцилиндрового двигателя

Примечание: Неправильная установка выхлопного
коллектора (2) может стать причиной его поломки,
раскола и т.д. Установочные винты (1) должны
зажиматься в строго определенной
последовательности и с определенным моментом
усилия.















 Рисунок 43

1. Отвинтите установочные винты (1) в обратном
цифровом порядке, согласно Рисунку 43. Это
позволит избежать возможных перекосов при
демонтаже выхлопного коллектора (2).

2. Снимите прокладку выхлопного коллектора с
головки цилиндров и отсоедините коллектор (2). В
дальнейшем, прокладка выхлопного коллектора
подлежит замене.

Порядок установки в случае трехцилиндрового
двигателя

Примечание: Неправильная установка выхлопного
коллектора (2) может стать причиной его поломки,
раскола и т.д. Установочные винты (1) должны
затягиваться в строго определенной
последовательности и с определенным моментом
усилия.




Рисунок 44

1. Не закрепляя, вставьте в отверстия в отверстия (5)
и (6) две подходящих шпильки, которые будут
служить направляющими.

Примечание: Не наносите на прокладку никого
герметика.

2. Поставьте новую прокладку выхлопного
коллектора на шпильки в головке цилиндров.
Установите выхлопной коллектор (2) на шпильки.
Вставьте установочные винты (1) и вручную
наживите их до упора, что закрепит выхлопной
коллектор на блоке цилиндров.
