40
Детали и узлы двигателя





Стартер 12 В

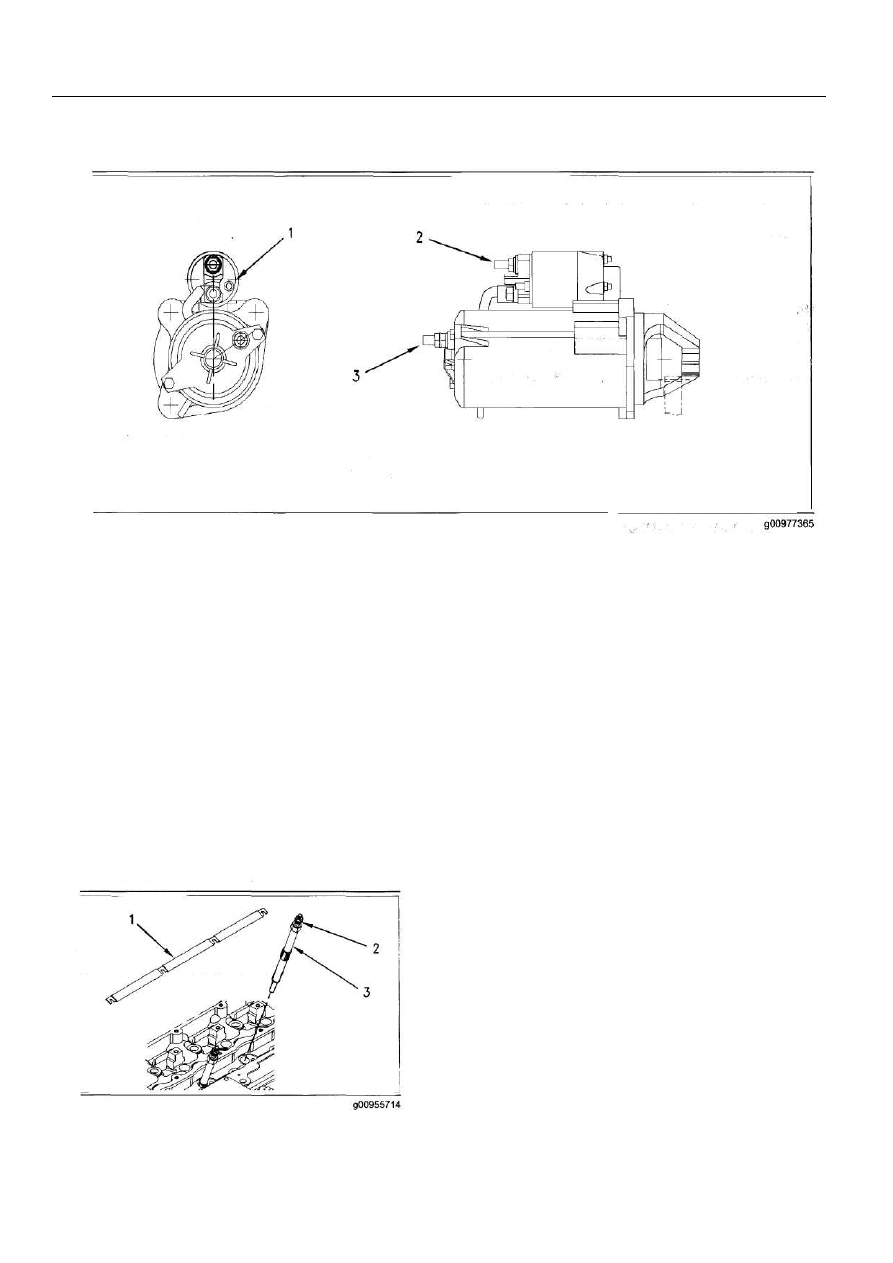

Рис. 83























Стартер 12 В, обеспечивающий электрический контакт

(1)  Затяните  зажим  электромагнита.  Момент
затяжки…………………. 8 Н·м (70 фунтов на дюйм)

(2) Затяните гайку положительной клеммы. Момент
затяжки…………………... 6 Н·м (53 фунта на дюйм)

(3) Затяните гайку отрицательной клеммы. Момент
затяжки…………………… 8 Н·м (70 фунтов на фут)

Номинальное напряжение……………………… 12 В

Напряжение втягивания…………………………. 8 В



i01957005

Свечи предпускового подогрева












Рис. 84











Стандартный пример

(1)  Вкрутите  свечи  предпускового  зажигания (3) в
головку блока цилиндров.
Момент затяжки…………. 18 Н·м (13 фунтов на дюйм)

Затяните гайки (2), с помощью которых собирательная
шина (1) крепится  над  свечами  предпускового
зажигания.
Момент затяжки…………... 2 Н·м (18 фунтов на дюйм)

Напряжение………………………………. 12 В или 24 В

41

Алфавитный указатель





Алфавитный указатель

Б

Блок цилиндров……………………………………. 23


Трехцилиндровый двигатель……………...24
Четырехцилиндровый двигатель………….23

В

Водяной насос………………………………………23
Выпускной коллектор……………………………... 14


Трехцилиндровый двигатель……………...14
Четырехцилиндровый двигатель………….14

Г

Генератор……………………………………………38


Генератор 12 В и 24 В……………………...38

 V-образный ремень………………………...39
Головка блока цилиндров………………………….11


Трехцилиндровый двигатель……………...12



Трехцилиндровый двигатель……………...13
Четырехцилиндровый двигатель………….12



Четырехцилиндровый двигатель………….12

Д

Давление масла в двигателе………………………..19
Детали и узлы двигателя…………………………….4

И

Информация по технике безопасности……………..2

К

Клапаны головки блока цилиндров………………..10
Кожух маховика…………………………………….37

Трехцилиндровый двигатель……………...37
Четырехцилиндровый двигатель………….37

Коленчатый вал……………………………………..25
Крышка клапанного механизма……………………..9

Крышка

клапанного

механизма

трехцилиндрового двигателя………….........9
Крышка

клапанного

механизма

четырехцилиндрового двигателя…………...9

М

Масляный насос двигателя………………………...16

Трех- и четырехцилиндровые двигатели
без балансировочных узлов……………….18
Четырехцилиндровый двигатель

с балансировочным узлом……………..16



Масляный фильтр двигателя……………………….16


Навинчиваемый масляный фильтр………..16
Сменный фильтрующий элемент…………16

Маховик……………………………………………..37

О

Ось клапанного коромысла………………………….8

П

Передний корпус и крышки двигателя……………….34
Передние шестерни……………………………………35


Двигатели, оснащенные



балансировочным узлом………………………36

Перепускной масляный клапан двигателя……….......19

Установленный в балансировочном
устройстве……………………………………...19



Установленный в масляном насосе…………..19

Поддон картера двигателя…………………………….20


Герметизация задней части…………………...20



Герметизация передней части………………...20



Чугунный маслосборник……………………...21

Подшипники распределительного вала…………...15
Подъемная скоба двигателя…………………………...38
Поршень и кольца……………………………………...32


Поршень………………………………………..33

Привод вентилятора…………………………………...38


Корпус привода вентилятора…………………38

Р

Распределительный вал………………………………..14

С

Сапун картера…………………………………………..21
Свечи предпускового подогрева……………………...40
Содержание……………………………………………...3
Стартер………………………………………………….39


Стартер 12 В…………………………………...40



Стартер 24 В…………………………………...39

Схема двигателя…………………………………………4


Трехцилиндровый двигатель…………………..4



Четырехцилиндровый двигатель………………4

Т

Термостат и корпус термостата……………………….22



Термостат………………………………….22



Толкатели…………………………………………...8



Топливная инжекционная магистраль…………………5
Топливные инжекторы………………………………….7
Топливный насос («Delphi STP»)…………………........7
Топливный насос высокого давления
(«Delphi DP210» для двигателей моделей 1103
и 1104)……………………………………………………5
Топливный насос высокого давления
(«Bosch EPVE» только для двигателей модели 1104)...6
Топливоперекачивающий насос………………………..8
Турбонагнетатель………………………………………13


Трехцилиндровый двигатель…………………13
Четырехцилиндровый двигатель……………..13

У

Уплотнение коленчатого вала………………………...29

42
Детали и узлы двигателя





Ф

Форсунка охлаждения
поршня………………………………………………33


Корректировка положения форсунки…….34

Ш

Шатун………………………………………………..31
Шатунная шейка……………………………………30
Шейка под коренной подшипник коленчатого
вала…………………………………………………..30


Вкладыши коренных подшипников………30

Шкив коленчатого вала…………………………….37
