29

Детали и узлы двигателя





Таблица 10

Ремонтный размер шеек коленчатого вала

Номер 0,25

мм (0,010 дюйма) 0,51

мм (0,020 дюйма) 0,76

мм (0,030 дюйма)

1 75,926

мм – 75,905 мм

(2,9892 – 2,9884 дюйма)

75,672 мм – 75,651 мм

(2,9792 – 2,9784 дюйма)

75,418 мм – 75,397 мм

(2,9692 – 2,9684 дюйма)

2 63,236

мм – 63,216 мм

(2,4896 – 2,4888 дюйма)

62,982 мм – 62,962 мм

(2,4796 – 2,4788 дюйма)

62,728 мм – 62,708 мм

(2,4696 – 2,4688 дюйма)

3

Максимум 39,74 мм

(1,5646 дюйма)

К данному случаю не

применимо

К данному случаю не

применимо

4

Максимум 44,68 мм

(1,7591 дюйма)

К данному случаю не

применимо

К данному случаю не

применимо

5

Максимум 40,551 мм

(1,5965 дюйма)

К данному случаю не

применимо

К данному случаю не

применимо

6 133,17

мм (5,2429 дюйма).

Не обрабатывать

К данному случаю не

применимо

К данному случаю не

применимо

7 3,68

мм – 3,96 мм

(0,1449 – 0,1559 дюйма)

К данному случаю не

применимо

К данному случаю не

применимо



В  таблице 11 приведены  максимальные  показатели
износа шеек коленчатого вала

Максимально

допустимая

разница

между

диаметром одной шейки коленвала и последующей
шейкой……………………... 0,10 мм (0,0039 дюйма)

Таблица 11

Шейка

Чрезмерный износ

(1)

Опорная

(2) 0,051

мм (0,0020 дюйма)

(3) 0,051

мм (0,0020 дюйма)

(4)

Опорная



За  более  подробной  информацией  о  шатунных
шейках  и  шатунных  подшипниках  обращайтесь  к
разделу    «Детали  и  узлы  двигателя»,  глава
«Шатунная шейка».



За  более  подробной  информацией  о  шейках  под
коренные  подшипники  и  коренных  подшипниках
коленчатого вала обращайтесь к разделу  «Детали и
узлы  двигателя»,  глава  «Шейка  под  коренной
подшипник коленчатого вала».

i01958114

Уплотнение коленчатого вала























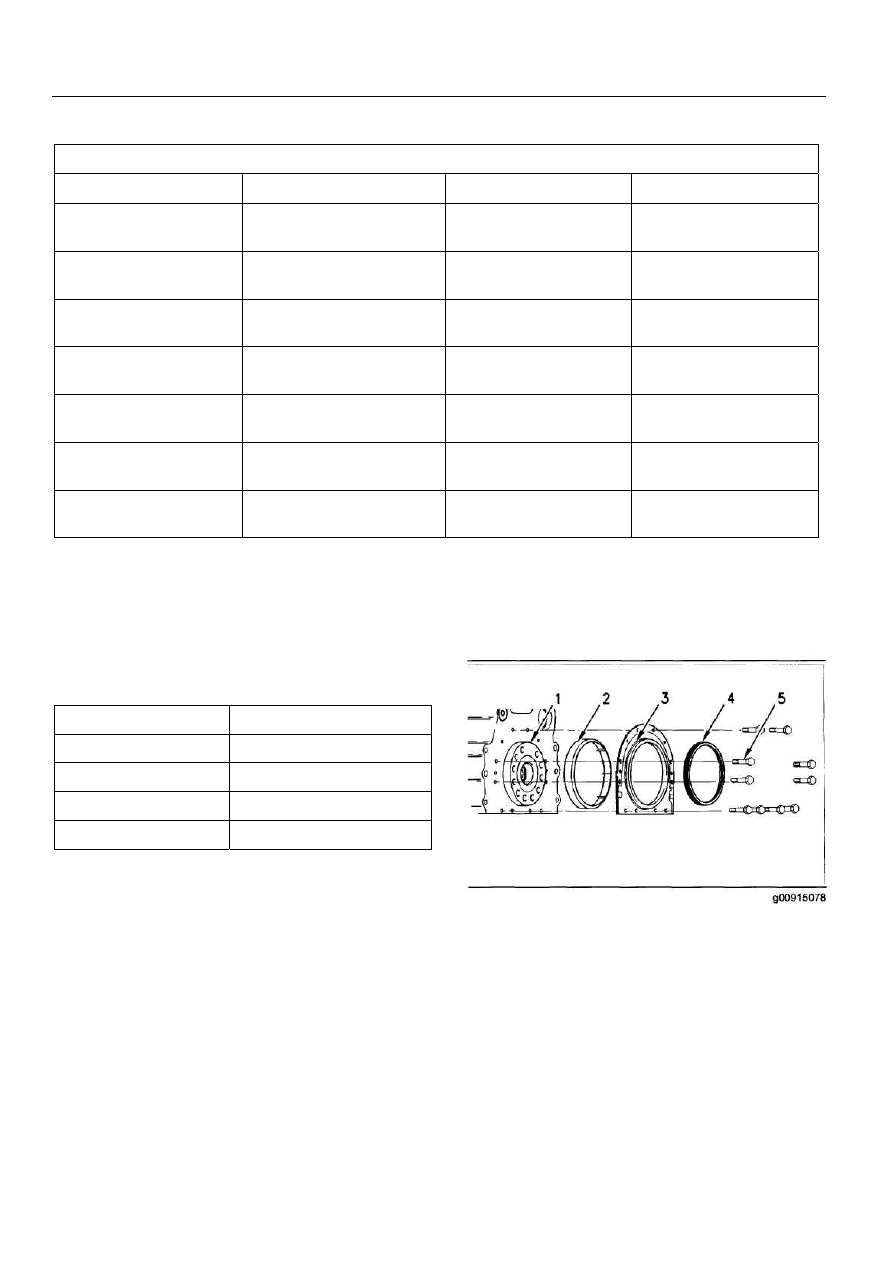

Рис. 63











(1) Коленчатый вал

(2) Пластмассовая манжета

(3) Уплотнение коленчатого вала

(4) Центрирующее кольцо











30
Детали и узлы двигателя






























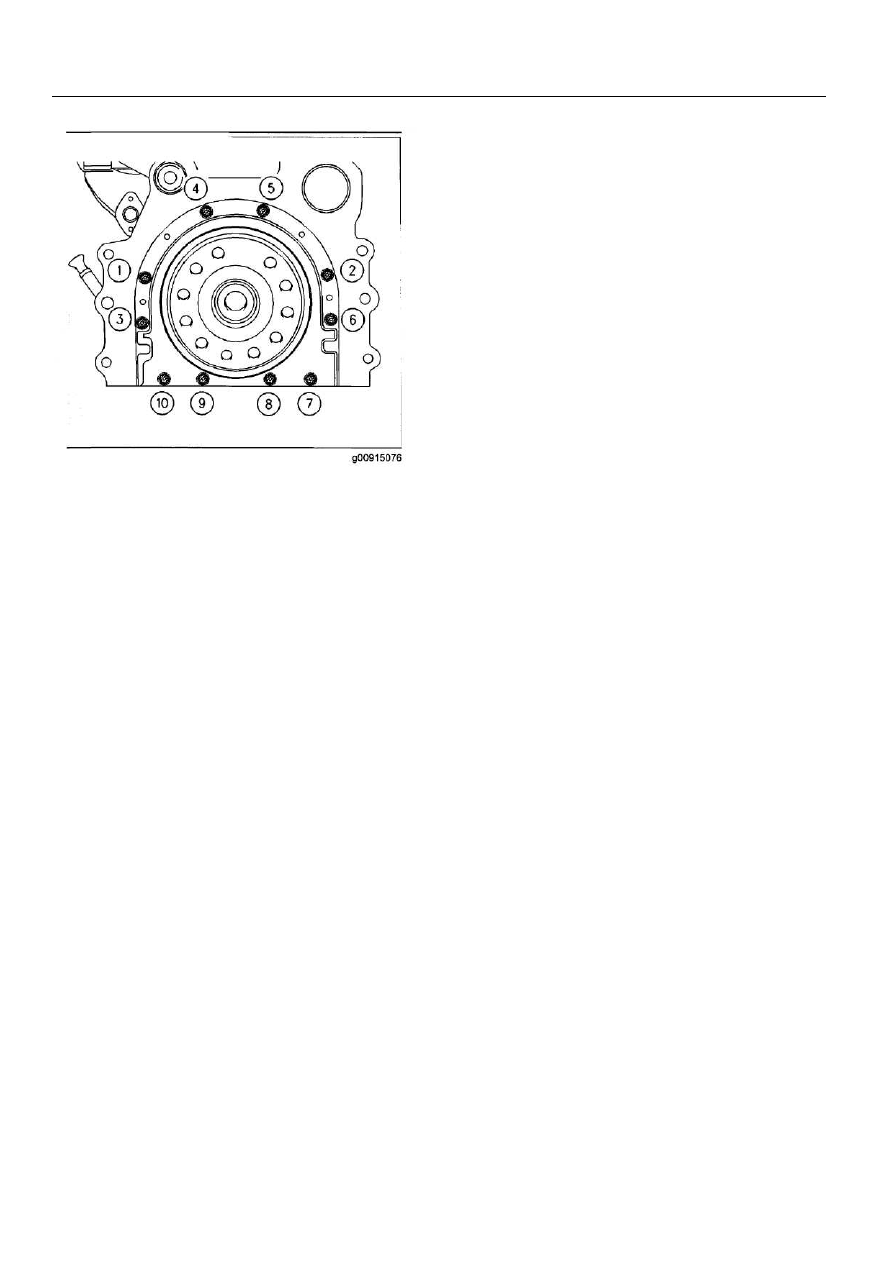

Рис. 64











(5) Затяните болты 1, 2, 3, 4, 5, 6, 7 и 10 в правильной
последовательности,  как  показано  на  рисунке 64.
Момент затяжки…………... 22 Н·м (16 фунтов на фут)

Уберите центрирующее кольцо

Затяните  болты 8 и 9 в  последовательности,  как
показано на рисунке 64. Момент затяжки…….. 22 Н·м

(16 фунтов на фут)



i01958137

Шатунная шейка



За  информацией  по  ремонтному  размеру  шеек
коленчатого  вала  обращайтесь  к  разделу  «Детали  и
узлы двигателя», глава «Коленчатый вал».

Исходный размер шатунной
шейки… 63,47 мм – 63,49 мм (2,4988 – 2,4996 дюйма)

Максимально допустимый износ шатунных
шеек……………………………. 0,04 мм (0,016 дюйма)

Ширина шатунных шеек………... 40,35 мм – 40,42 мм

(1,589 – 1,591 дюйма)

Радиус галтели шатунных шеек…… 3,68 мм – 3,96 мм

(0,145 – 0,156 дюйма)

Толщина покрытия шатунных шеек…….. 0,4 микрона

(16 микродюймов)



i01958141

Шейка

под

коренной

подшипник

коленчатого вала



За  информацией  по  ремонтному  размеру  шеек  под
коренные подшипники коленчатого вала и ширине шеек
под

коренные

подшипники

коленчатого

вала

обращайтесь к разделу «Детали и узлы двигателя», глава
«Коленчатый вал».

Исходный размер шейки под коренной
подшипник..………………………. 76,159 мм – 76,180 мм

(2,9984 – 2,9992 дюйма)

Максимально допустимый износ шеек
коренных подшипников…………  0,04 мм (0,016 дюйма)

Радиус галтели шеек коренных
подшипников……………………..…… 3,68 мм – 3,69 мм

(0,1448 – 0,1452 дюйма)

Толщина покрытия шатунных шеек………... 0,4 микрона

(16 микродюймов)

Вкладыши коренных подшипников

Вкладыши

для

обработанных

шеек

коренных

подшипников:

Ремонтный размер вкладыша
подшипника………………………. 0,25 мм (0,010 дюйма)

Ремонтный размер вкладыша
подшипника………………………. 0,51 мм (0,020 дюйма)

Ремонтный размер вкладыша
подшипника………………………. 0,75 мм (0,030 дюйма)

Толщина вкладыша в центральной
части……... 2,083 мм – 2,089 мм (0,0820 – 0,0823 дюйма)

Ширина вкладышей коренных
подшипников………………………... 31,62 мм – 31,88 мм

(1,244 – 1,255 дюйма)

Зазор  между  вкладышем  и  шейкой  под  коренной
подшипник..…………………………. 0,057 мм – 0,117 мм

(0,0022 – 0,0046 дюйма)





31

Детали и узлы двигателя





i01958156

Шатун





















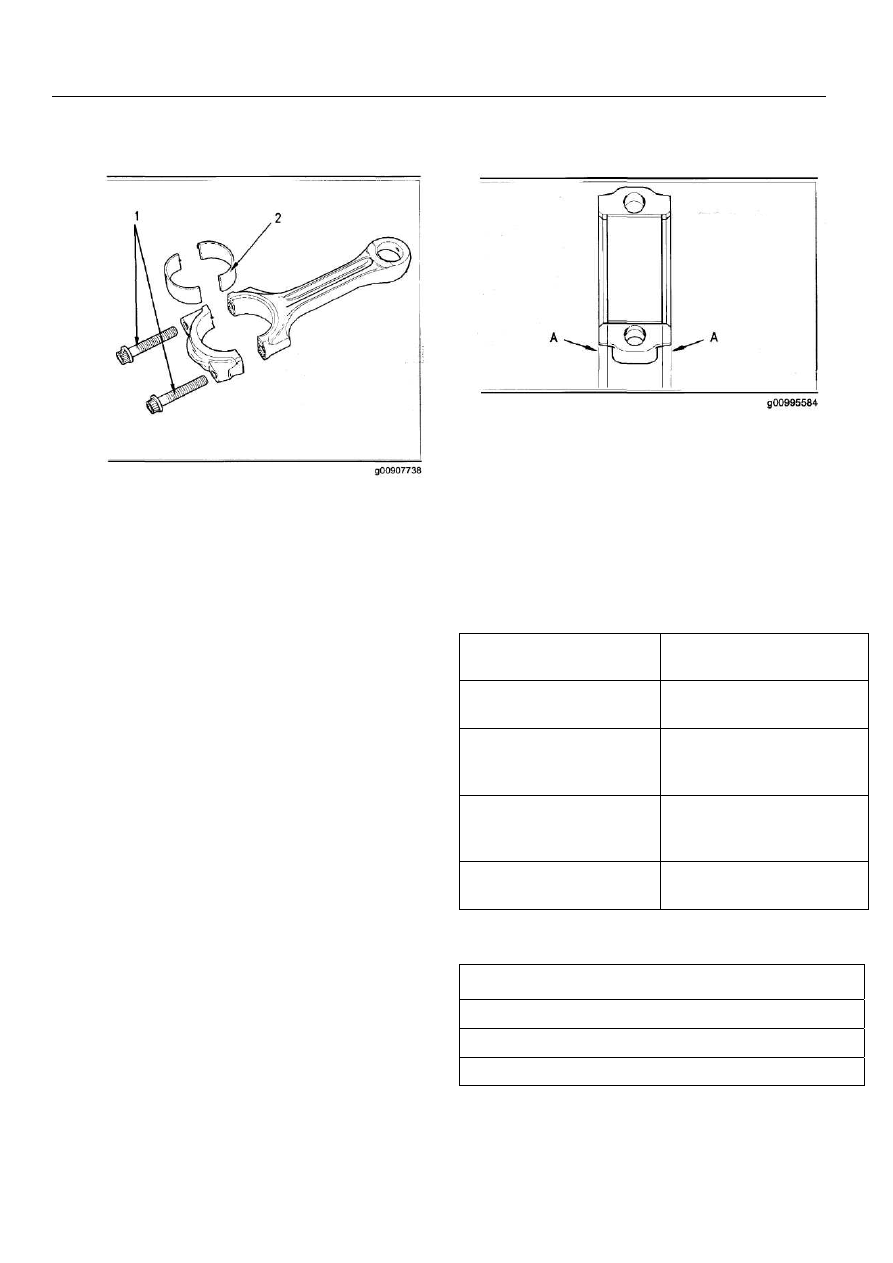

Рис. 65









Сопрягающиеся  части  шатуна  изготавливаются
путем гидравлической обработки кованой заготовки
шатуна.

(1)  Затяните  винты  со  звездообразной  головкой,  с
помощью  которых  крышка  шатуна  присоединяется
к телу шатуна. Момент затяжки………... 18 Н·м (13
фунтов на фут)

Вновь  затяните  винты  со  звездообразной  головкой,
с

помощью

которых

крышка

шатуна

присоединяется

к

телу

шатуна.

Момент

затяжки…………. 70 Н·м (52 фунта на фут)

Затяните  винты  со  звездообразной  головкой,  с
помощью  которых  крышка  шатуна  присоединяется
к  телу  шатуна,  еще  на 120 град.  После  этой
операции  винты  со  звездообразной  головкой (1), с
помощью  которых  крышка  шатуна  присоединяется
к телу шатуна, необходимо заменить.

Примечание:  Прикручивайте  крышку  шатуна
всегда  только  вне  двигателя.  Затяните  винты.
Момент затяжки………    20 Н·м (14 фунтов на фут)

(2) Вкладыши подшипника шатуна



























Рис. 66











Установка вкладышей подшипника

Примечание: Вкладыши подшипника шатуна должны
быть  ровно  расположены  относительно  краев  шатуна
(А).  См.  рис. 66. Информация  о  центровочном
инструменте  находится  в  руководстве  по  разборке  и
сборке.



Таблица 12

Ширина подшипника у

шатуна

31,62 мм – 31,88 мм

(1,245 – 1.255 дюйма)



Ширина подшипника у

крышки шатуна

31,55 мм – 31,88 мм

(1,2405 – 1,255 дюйма)



Толщина подшипника
шатуна в центральной

части

1,835 мм – 1,842 мм

(0,0723 – 0,0725 дюйма)



Толщина подшипника
шатуна в центральной

части крышки шатуна

1,835 мм – 1,842 мм

(0,0722 – 0,0725 дюйма)

Зазор в подшипнике

0,030 мм – 0,081 мм

(0,0012 – 0,032 дюйма)



Таблица 13

Ремонтный размер подшипника шатуна

0,25 мм (0,010 дюйма)

0,51 мм (0,020 дюйма)

0,76 мм (0,030 дюйма)











33

Детали и узлы двигателя

































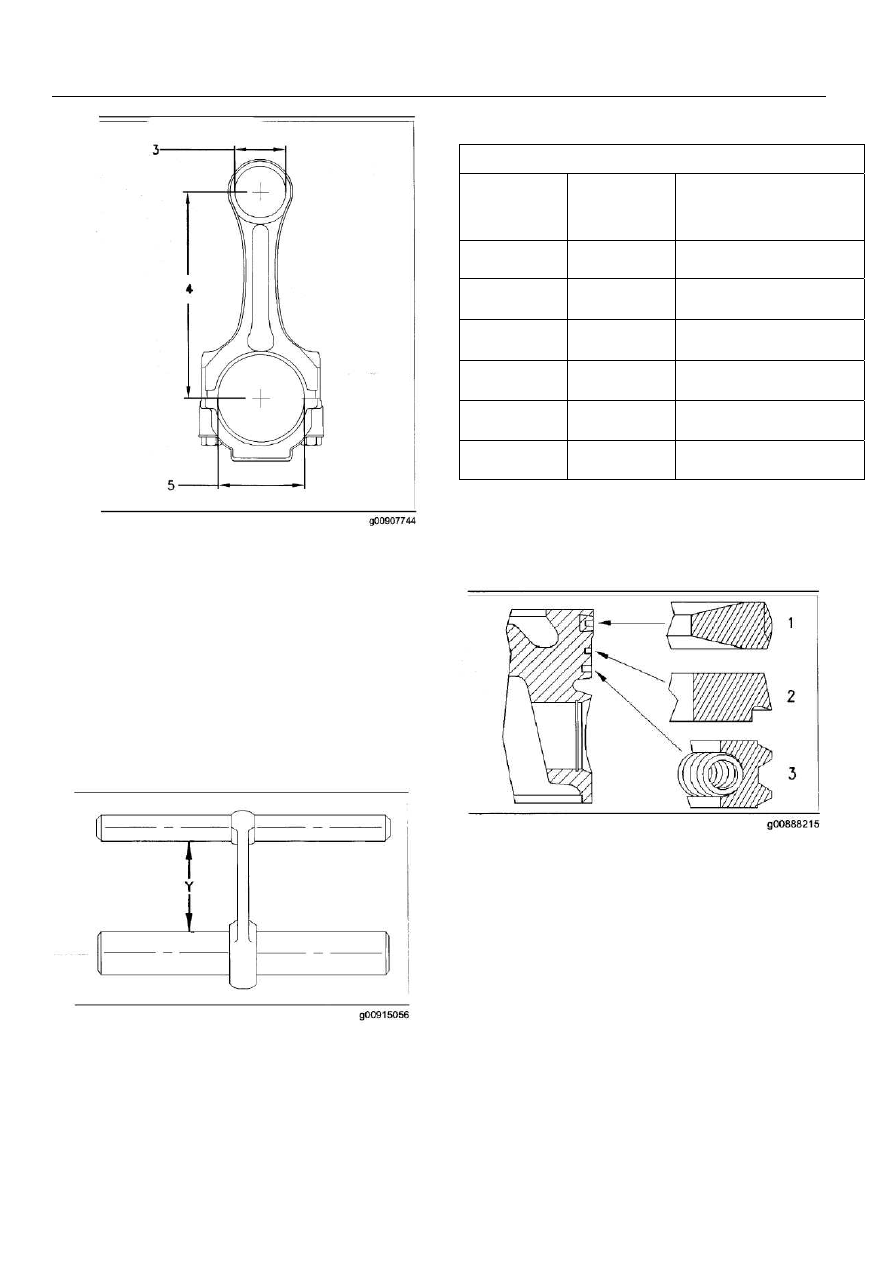

Рис. 67









(3) Диаметр исходного отверстия под палец
поршня…………………………. 43,01 мм – 43,04 мм

(1,693 – 1,694 дюйма)

(4) Расстояние между
отверстиями…………………... 219,5 мм – 219,10 мм

(8,624 – 8,626 дюйма)

(5)  Диаметр  исходного  отверстия  под  подшипник
шатуна………………………….. 67,21 мм – 67,22 мм

(2,6460 – 2,6465 дюйма)























Рис. 68









Шатуны  имеют  цветовую  маркировку.  Тот  или
иной  цвет  означает  дину (Y) шатуна.  В  таблице 14
приведены примеры цветовой маркировки шатунов
разной длины.

Таблица 14

Градация шатунов по длине

Буква

уровня

длины

Цветовая

маркировка

Длина (Y)



F

Красный 165,728

–

165,761

мм

(6,5247 – 6,5260 дюйма)

G

Оранжевый 165,682

–

165,715

мм

(6,5229 – 6.5242 дюйма)

H

Белый 165,637

–

165,670

мм

(6,5211 – 6,5224 дюйма)



J

Зеленый 165,591

–

165,624

мм

(6,5193 – 6,5206 дюйма)

K

Фиолетовый 165,545

–

165,578

мм

(6,5175 – 6,5188 дюйма)

L

Синий 165,499

–

165,532

мм

(6,5157 – 6,4961 дюйма)



i01958185

Поршень и кольца





















Рис. 69











Стандартный поршень и набор колец

(1) Верхнее компрессионное кольцо

Двигатель без нагнетателя

Профиль верхнего компрессионного
кольца……… Прямоугольный, со скругленной фаской

Ширина верхнего компрессионного
кольца………….  2,475 – 2,49 мм (0,097 – 0,098 дюйма)

Зазор  между  верхним  компрессионным  кольцом  и
канавкой в поршне…………………... 0,09 мм – 0,55 мм

(0,0035 – 0,0059 дюйма)

Зазор в замке кольца…………………... 0,30 мм 0,55 мм

(0,0118 – 0,0216 дюйма)
