Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 174

21

Детали и узлы двигателя



Чугунный маслосборник































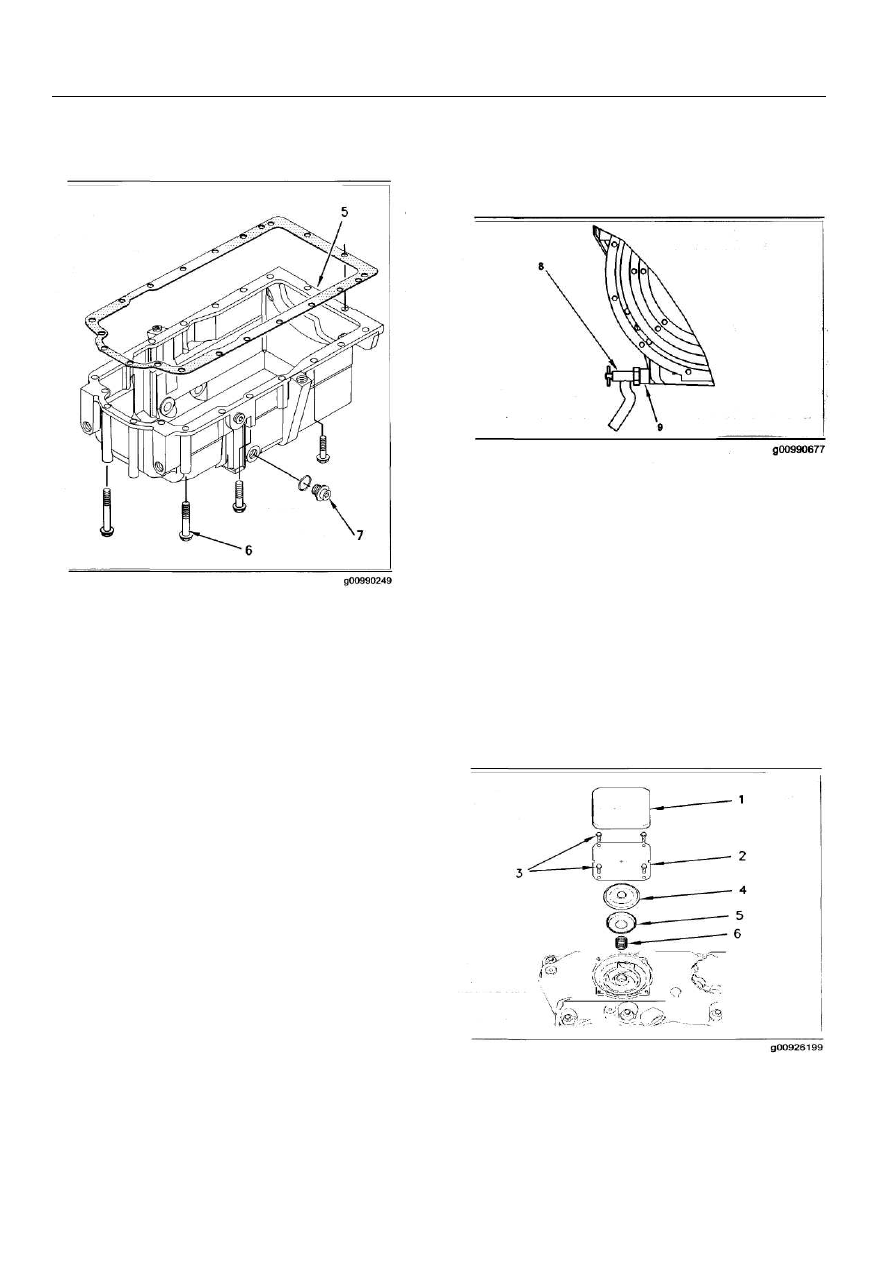

Рис. 49









Чугунный маслосборник

Примечание:

Задняя

часть

чугунного

маслосборника (5) должна  ровно  стыковаться  с
задней частью блока цилиндров.

(5)  Максимально  допустимое  отклонение  стыковки
маслосборника и блока цилиндров………….. 0,1 мм

(0,0039)

(6) Болт

Затяните  четыре  передних  болта.  См.  рис. 48.
Затяните  оставшиеся  болты  и  гайки,  с  помощью
которых  поддон  картера  крепится  к  блоку
цилиндров двигателя. Момент затяжки…….. 22 Н·м

(16 фунтов на фут)

Примечание:  На  вновь  поставленные  болты
необходимо  нанести  герметизирующий  состав. Для
того  чтобы  можно  было  еще  использовать  болты,
нанесите

на

первые

три

нити

резьбы

использованных

болтов

слой

специальный

резьбовой смазки «Powerpart» (21820117)

Примечание:  Двигатель  может  быть  оснащен
пробкой сливного отверстия или сливным краном.

(7) Пробка сливного отверстия

Затяните  пробку  сливного  отверстия  поддона
картера. Момент затяжки………………... 34 ± 5 Н·м

(25 ± 4 фунта на фут)



















Рис. 50











Сливной кран

(8) Сливной кран
Вкрутите сливной кран в переходник.
Момент затяжки………………………………34 ± 5 Н·м

(25 ± 4 фунта на фут)

(9) Переходник

Вкрутите  переходник  в  корпус  поддона  картера.
Момент затяжки…….. 34 ± 5 Н·м (25 ± 4 фунта на фут)



i01958112

Сапун картера





















Рис. 51











Дыхательный клапан

(1) Пластмассовая крышка

(2) Накладка

(3) Болты

22
Детали и узлы двигателя


Затяните

болты,

крепящие

накладку

и

пластмассовую  крышку  клапанного  механизма.
Момент затяжки…… 1,3 Н·м (11,5 фунтов на дюйм)

Затяните

болты,

крепящие

накладку

и

металлическую  крышку  клапанного  механизма.
Момент затяжки……... 1,8 Н·м (16 фунтов на дюйм)

(4) Диафрагма

(5) Колпачок

(6) Пружина































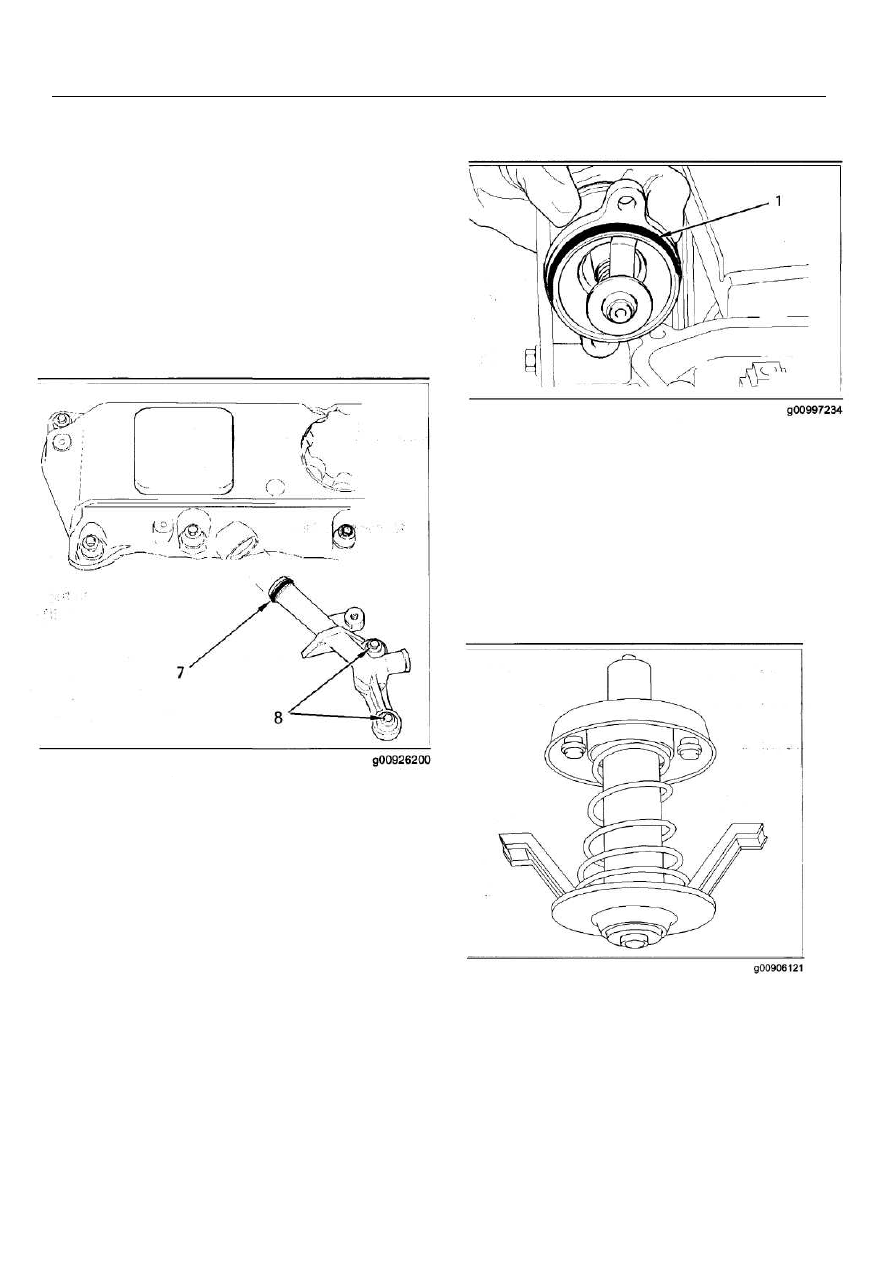

Рис.

52









(7) Уплотнительное кольцо

Примечание: Перед  установкой  патрубка  сапуна  в
крышке  клапанного  механизма  нанесите  на
уплотнительное  кольцо  слой  красной  резиновой
смазки «Powerpart» (21820221).

(8)  Затяните  болты,  с  помощью  которых  патрубок
сапуна  крепится  к  корпусу  головки  блока
цилиндров. Момент затяжки………………….. 9 Н·м

 (80 фунтов на дюйм)



i01914256

Термостат и корпус термостата


Затяните  болты  (не  указаны),  с  помощью  которых
крепится корпус. Момент затяжки………….. 22 Н·м



(16 фунтов на фут)





















Рис. 53











Уплотнительное кольцо



Примечание:  Для  того  чтобы  установить  корпус
термостата,  нанесите  на  уплотнительное  кольцо (1)
слой

красной

резиновой

смазки «Powerpart»

(21820221)



Термостат












Рис. 54











Стандартный термостат

Температура открытия термостата…… +79°С – + 84°С

(+ 174°F – + 181°F)

Температура полного открытия
термостата………………………………… 93°С (199°F)

Минимальный ход при температуре полного открытия
термостата………………………. 10 мм (0,3937 дюйма)

23

Детали и узлы двигателя



i01904883

Водяной насос





























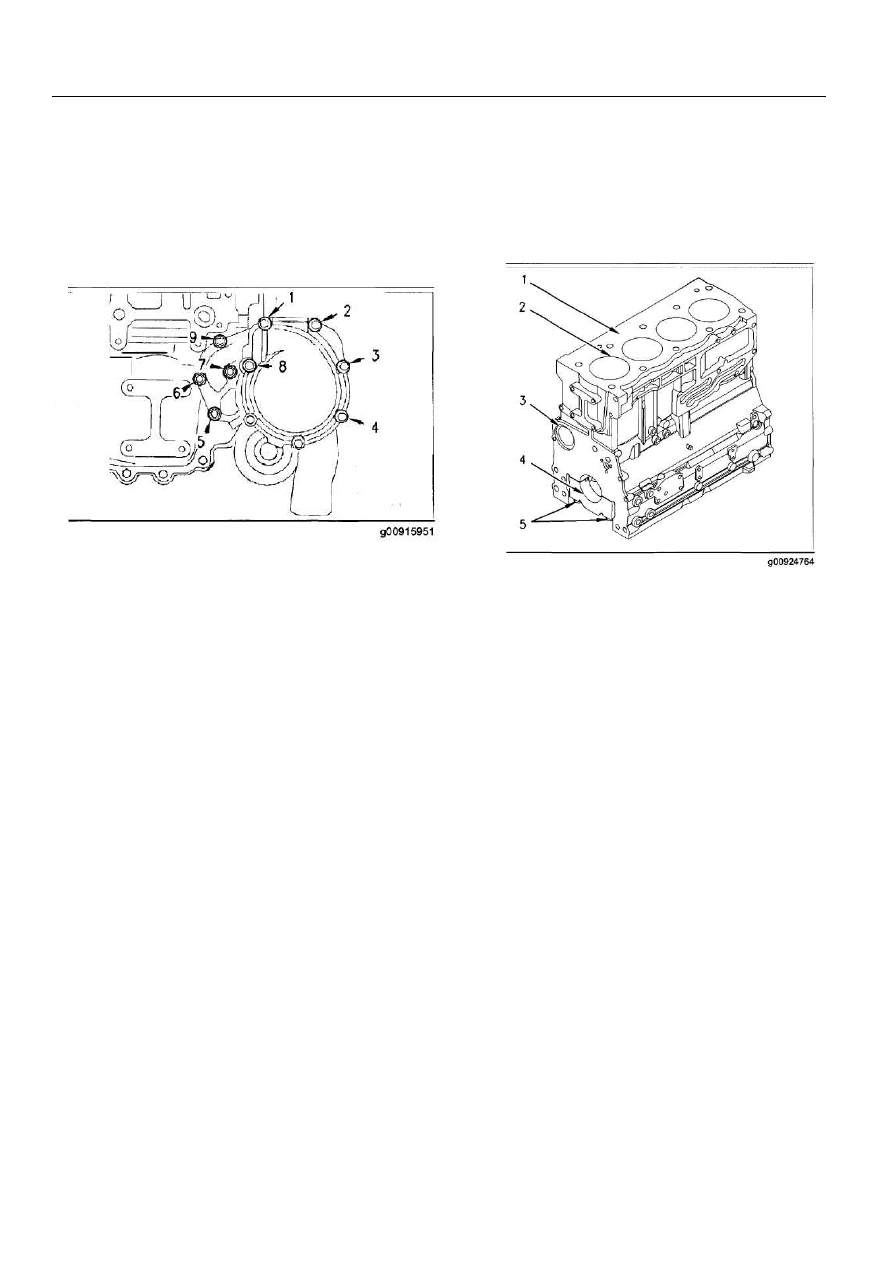

Рис. 55









Последовательность затяжки

Примечание:  Перед  установкой  нанесите  на
первые  три  нити  резьбы  болтов  слой  специальной
резьбовой смазки «Powerpart» (21820117).

Затяните  девять  болтов,  с  помощью  которых
водяной насос крепится к лицевой части корпуса, в
нужной  последовательности,  как  показано  на
рисунке. Момент затяжки……………………. 22 Н·м

(16 фунтов на фут)

Примечание:  За  информацией  по  техническому
обслуживанию  водяного  насоса  обращайтесь  к
руководству по разборке и сборке.

i01908154

Блок цилиндров



Четырехцилиндровый двигатель





















Рис. 56











Блок цилиндров

(1) Блок цилиндров

(2) Диаметр отверстия
цилиндра…………………….. 105,000 мм – 105,025 мм

(4,1338 – 4,1348 дюйма)

Диаметр

первого

увеличенного

отверстия

цилиндра……………………….. 105,5 мм – 105,525 мм

(4,1535 – 4,15 45 дюйма)

Диаметр

второго

увеличенного

отверстия

цилиндра…………………….. 106,000 мм – 106,025 мм

(4,1732 – 4,1742 дюйма)

Максимально

допустимый

износ

отверстия

цилиндра…………... 0 мм – 0,15 мм (0 – 0,0059 дюйма)

(3)

Опоры

распределительного

вала

четырехцилиндрового двигателя

Диаметр  отверстия  в  блоке  цилиндров  под  первую
опору распределительного
вала……………………………… 55,563 мм – 55,593 мм

(2,1875 – 2,1887 дюйма)

Диаметр  отверстия  в  блоке  цилиндров  под  вторую
шейку распределительного
вала……………………………… 50,546 мм – 50,597 мм

(1,9900 – 1,9920 дюйма)

Диаметр  отверстия  в  блоке  цилиндров  под  третью
шейку распределительного
вала……………………………..  50,038 мм – 50,089 мм

(1,9700 – 1,9720 дюйма)

24
Детали и узлы двигателя


 (4)  Коренные  подшипники  в  четырехцилиндровом
двигателе

Отверстия  в  корпусе  бл      ока  цилиндров  под
коренные подшипники……... 80,416 мм – 80,442 мм

(3,1660 – 3,1670 дюймов)

(5)  Болты  под  крышку  коренного  подшипника  в
четырехцилиндровом двигателе

Для  установки  болтов  под  крышку  коренного
подшипника  выполните  очередность  следующих
действий:

1.  Смажьте  резьбу  болтов  под  крышку

коренного  подшипника  чистым  машинным
маслом.

2.  Установите

крышки

коренных

подшипников  в  нужное  положение  в
соответствии  с  номером  на  верхней  части
крышек.  Установите  крышки  коренных
подшипников

с

центрирующими

выступами  в  углубления  в  корпусе  блока
цилиндров.

3.  Равномерно

затяните

болты

крышек

коренных подшипников.

Момент затяжки……………………. 245 Н·м

(180 фунтов на фут)

















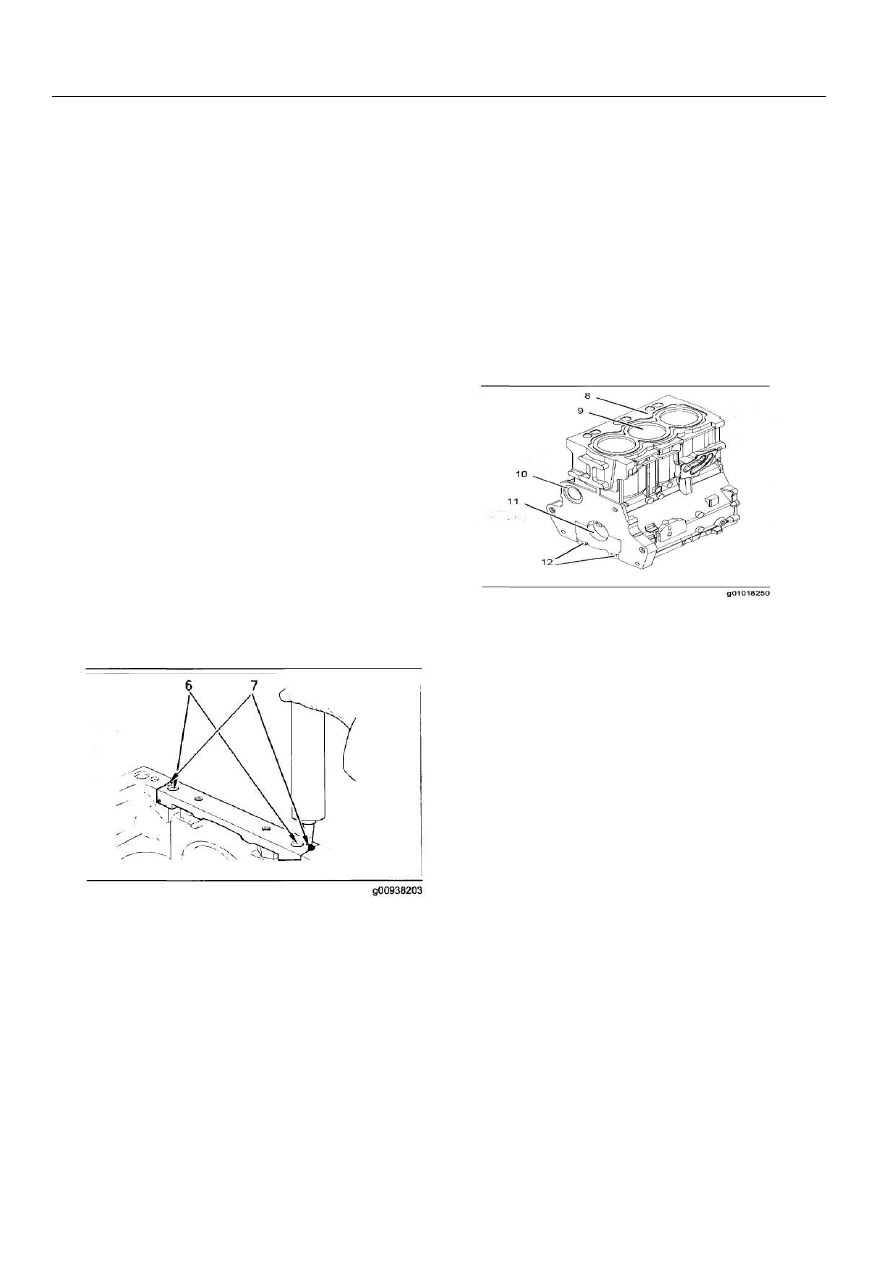

Рис. 57











Для  установки  болтов  с  внутренней  шестигранной
головкой  под  перемычку  выполните  очередность
следующих действий.

Примечание:  Перед  нанесением  герметизирующего
состава установите заднее уплотнение.

1.  Для  того  чтобы  убедиться,  что  перемычка

расположена ровно по отношению к торцевой
части

блока

цилиндров,

используйте

поверочную линейку.

2.  Затяните  болты  с  внутренней  шестигранной

головкой (6) под перемычку.
Момент затяжки….. 16 Н·м (12 фунтов на фут)

3.  Установив  перемычку  в  корпус  блока  цилиндров,

залейте  кремнийорганический  связующий  состав
«Powerpart» (21826038) в

канавки (7),

расположенные  по  краям  перемычки.  Залейте
герметизирующий  состав  в  канавки,  пока  он  не
вытиснется снизу канавки перемычки.

Общая высота блока
цилиндров……………………… 441,173 мм – 441,274 мм

(17,3689 – 17,3729 дюйма)



Трехцилиндровый двигатель








Рис.58















(8) Блок цилиндров

 (9) Диаметр отверстия
 цилиндра………………………. 105,000 мм – 105,025 мм

(4,1338 – 4,1348 дюйма)

Диаметр

первого

увеличенного

отверстия

цилиндра………………………….. 105,5 мм – 105,525 мм

(4,1535 – 4,15 45 дюйма)

Диаметр

второго

увеличенного

отверстия

цилиндра……………………….. 106,000 мм – 106,025 мм

(4,1732 – 4,1742 дюйма)

Максимально

допустимый

износ

отверстия

цилиндра………….…. 0 мм – 0,15 мм (0 – 0,0059 дюйма)



 (10) Опоры распределительного вала трехцилиндрового
двигателя

Диаметр отверстия в блоке цилиндров под первую опору
распределительного
вала………………………………... 55,563 мм – 55,593 мм

(2,1875 – 2,1887 дюйма)

Диаметр  отверстия  в  блоке  цилиндров  под  вторую
шейку распределительного
вала……………………………….. 50,546 мм – 50,597 мм

(1,9900 – 1,9920 дюйма)

Диаметр отверстия в блоке цилиндров под третью шейку
распределительного
вала……………………………….  50,546 мм – 50,597 мм

(1,9900 – 1,9920 дюйма)
