4.4- ФУНКЦИЯ ОБОГРЕВА (GB)

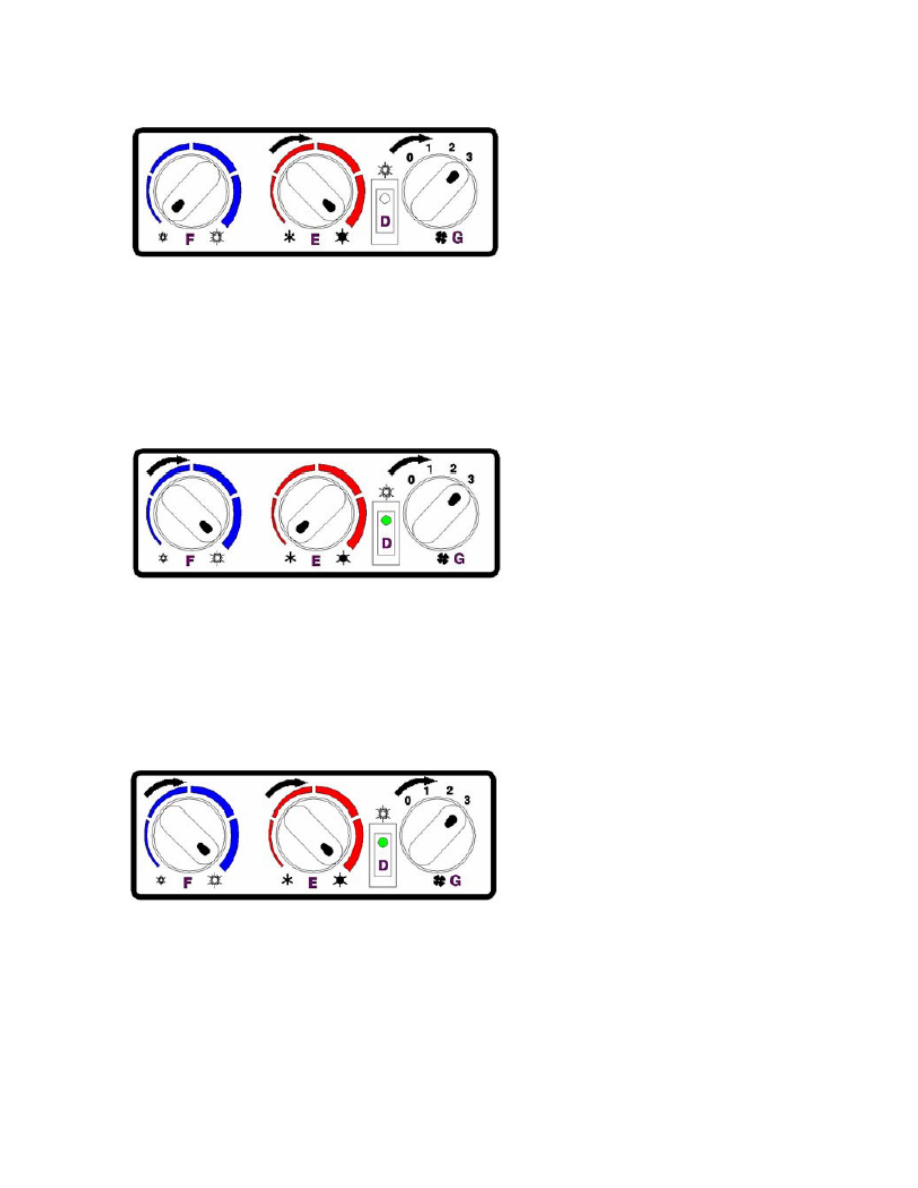

Описанные ручки управления регулируются следующим образом:
D: Ручка с сигнальной лампочкой выключается
E: На необходимую температуру
F: До конца влево
G:В требующееся положение 1,2 или 3

4.5- ФУНКЦИЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (GB)





Описанные ручки управления регулируются следующим образом:
D: Ручка с сигнальной лампочкой включается
E: До конца влево
F: На необходимую температуру
G:В требующееся положение 1,2 или 3

4.6- ФУНКЦИЯ УДАЛЕНИЯ ТУМАНА (GB)





Описанные ручки управления регулируются следующим образом:
D: Ручка с сигнальной лампочкой включается
E: На необходимую температуру
F: На необходимую температуру
G:В требующееся положение 1,2 или 3





22 / 32

5-  РУКОВОДСТВО  КЛИЕНТА  ПО  ТЕХНИЧЕСКОМУ  ОБСЛУ-

ЖИВАНИЮ


5.1- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (GB)

Каждые 50 часов:
Проверить змеевик конденсатора (при необходимости очистить).
Проверить состояние воздушного фильтра (при необходимости очистить).

Зимой:
Для  обеспечения  максимальной  эффективности  кондиционера  воздуха  включайте
его не реже раза в неделю, хотя бы на короткое время.
Этим производится смазка кольцевых уплотнений.

В холодную погоду:
Дайте автомобилю поработать несколько минут, прежде чем включать кондиционер
воздуха, чтобы жидкий хладагент, находящийся в нижней части компрессора, мог ис-
париться  под  воздействием  тепла  двигателя.  Жидкий  хладагент  может  повредить
компрессор.

Каждые 200 часов:
Проверьте натяжение ремня
Чрезмерное напряжение: Изнашивает подшипники компрессора.
Ослабленное натяжение: Изнашивает ремень.
Замените воздушный фильтр в кабине.

Каждый 2 года: (Выполняется дилерами Manitou)
Очистить змеевики конденсатора и испарителя
Очистить поддон и регулирующий клапан.
Слив хладагента для замены сушилки фильтра.
Заправка хладагентом и проверка термостатических ручек управления и реле давле-
ния

Не забывайте заменять прокладку крышки после открытия блока испарителя.


















23 / 32

5.2- МЕРЫ ПРЕДОСТОРОЖНОСТИ (GB)

 5.2.1-

При  замедлении  системы  кондиционирования  воздуха  она  утрачи-

вает свою эффективность. Если это случилось с вашей системой, обрати-
тесь к уполномоченному дилеру MANITOU.


ОСТОРОЖНО:  Никогда  не  ремонтируйте  самостоятельно  ваш  кондиционер
воздуха.  У  уполномоченного  дилера MANITOU имеются  все  технические  ноу-
хау, необходимые инструменты и запасные части.


5.2.2-  Не  открывайте  систему  кондиционирования  воздуха,  так  как  это
приведет к утечке хладагента.
Хладагент в системе кондиционирования воздуха может представлять не-
сколько опасностей. Хладагент R-134a не имеет цвета, запаха и тяжелее
воздуха.
5.2.3- Никогда не отворачивайте сливную пробку компрессора, так как это
приведет  к  утечке  хладагента.  Всегда  проверяте  уровень  масла  в  ком-
прессоре, когда система кондиционирования воздуха пуста





































24 / 32

6- ЛИСТЫ ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ ПРОДУК-

ТА


6.1- КОМПРЕССОР (GB)

ВНИМАНИЕ:  ПРЕЖДЕ  ЧЕМ  ПРИСТУПАТЬ  К  ЭКСПЛУАТАЦИИ  КОМПРЕССОРА,
ВНИМАТЕЛЬНО  ПРОЧТИТЕ  НИЖЕСЛЕДУЮЩЕЕ:  ЗАМЕНА  КОМПРЕССОРА  ПОД-
РАЗУМЕВАЕТ ОПРЕДЕЛЕННЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ:

В  СЛУЧАЕ  НЕСОБЛЮДЕНИЯ  НИЖЕСЛЕДУЮЩИХ  ИНСТРУКЦИЙ  ВЫ  ДОЛЖНЫ
ПОНИМАТЬ,  ЧТО  ПОДВЕРГАЕТЕСЬ  ОПАСНОСТИ  ПОЛУЧЕНИЯ  ТРАВМЫ  И  ПО-
ВРЕЖДЕНИЯ  КОМПРЕССОРА.  НЕСОБЛЮДЕНИЕ  НАСТОЯЩИХ  ИНСТРУКЦИЙ
ПРИВЕДЕТ К АННУЛИРОВАНИЮ ГАРАНТИИ.


6.1.1- СУШИЛКА ПРИЕМНИКА

Сушилка  приемника  подлежит  замене  при  каждой  замене  компрессора.  Она  не
должна оставаться на открытом воздухе, чтобы защитить ее от попадания влаги.


6.1.2- ДЕМОНТАЖ КОМПРЕССОРА

Удалите хладагент из системы кондиционирования воздуха, используя станции реку-
перации, заправки, переработки и промывки.
Собранное масло необходимо сохранить (смотрите уровень масла в компрессоре).
Отсоедините кабель заземления аккумулятора и катушку сцепления.
Отсоедините трубки компрессора
Отпустите крепежные болты. Придерживайте копрессор во время этой операции. Из-
влеките компрессор, следя за тем, чтобы не пролить масло. Это компрессорное мас-
ло  позволит  позднее  определить  необходимое  количество  масла  для  нового  ком-
прессора (смотрите уровень масла в компрессоре).


6.1.3- ОЧИСТКА СИСТЕМЫ

Поломки  компрессора  в  большинстве  случаев  вызваны  загрязнением  хладагента.
Такое загрязнение вызывается попаданием различных веществ типа металлических
частиц, осадка углеводородов, влаги, кислот и разложившихся дегидратов.

Проверьте  трубки  и  регулирующий  вентиль,  чтобы  в  них  ничего  не  осталось.  Если
имеются  признаки  загрязнения  частей,  в  масле  или  если  предыдущий  компрессор
заменяется  из-за внутренней поломки, предпримите все необходимые меры для за-
щиты нового еомпрессора от загрязнения, очистив систему кондиционирования воз-
духа, следя при этом за тем, чтобы в нее не попала новая грязь.
ВНИМАНИЕ:  НА  ВСЕ  КОМПРЕССОРЫ  И  СИСТЕМЫ,  ПРОМЫВКА  И  ОЧИСТКА  КО-
ТОРЫХ  ПРОИЗВОДИЛАСЬ  С  ИСПОЛЬЗОВАНИЕМ  ХЛАДАГЕНТА,  ОТЛИЧНОГО  ОТ
ИСПОЛЬЗУЕМОГО  В  СИСТЕМЕ,  НЕ  БУДЕТ  РАСПРОСТРАНЯТЬСЯ  ГАРАНТИЯ  ПО
КОНТРАКТУ.
