2 - ИНСТРУКЦИИ ПО ПУСКУ РАБОЧЕГО БЛОКА MANITOU


2.1- ПРОВЕРКА ПЕРЕД ЗАПРАВКОЙ
Зажатие соединений хладагента в соответствии с таблицей затягивающих моментов.

СОЕДИНЕНИЕ

МОДУЛЬ

ЗАТЯГИВАЮЩИЙ МОМЕНТ Нм

ВЫХОДНОЙ ПАТРУБОК КОМПРЕССОРА 8

_

‘’

15.4

Нм

ВСАСЫВАНИЕ КОМПРЕССОРА 10

7/8

‘’

24.4

Нм

ВПУСК КОНДЕНСАТОРА 8

_

‘’

15.4

Нм

ВЫПУСК ДЕГИДРАТОРА 6

5/8

‘’

15.4

Нм

ВПУСК ИСПАРИТЕЛЯ 6

5/8

‘’

15.4

Нм

ВЫПУСК ИСПАРИТЕЛЯ 10

7/8

‘’

24.4

Нм


2.2- ХАРАКТЕРИСТИКИ ХЛАДАГЕНТА R134a

ПРЕДУПРЕЖДЕНИЕ В системе кондиционирования воздуха MANITOU исполь-
зуется только хладагент R134a (Арт. MANITOU 4500421 – бутыль 14.5 кг) и
только масло PAG SP20 код: 430A08.


Характеристики хладагента R134a
* Торговое наименование: Fluorocarbon

134a

* Назначение:

Хладагент

* Химические характеристики:

Тетрафтороэтан 134a

* Химическая формула: CH2FCF3
* Физическое состояние:

Сжиженный газ

* Цвет:

Бесцветный

* Запах:

Немного эфирный

* Точка кипения (s/1 бар): -26.5

°C

* Точка плавления: -101°C
* Плотность при 25°C:

1.21 кг/л

* Критическое давление: 40.56

бар

* Критическая температура: +100.6

°C

* Масса как газа:

в 5 раз тяжелее воздуха

* 1 кг в жидком состоянии при 1 бар: 200

л в газообразном состоянии

* Тепловое разложение:

с 110°C

* Опасные продукты разложения:

галоиды водорода и остатки галоидов кар-
бонила

* Опасные реакции:

Со  щелочными  металлами  и  щелочнозе-
мельными  элементами  порошковых  солей
металлов: Al-Zn-Be...

* Температура воспламенения:

Температура воспламенения отсутствует

* Температура самовозгорания:

Выше 750°C

* Предел взрываемости:

Ниже нулевого, выше нулевого

* Потенциал разрушения озона:

Нулевой (отсутствует).








14 / 32

2.3- МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С ХЛАДАГЕНТОМ R134a

Меры индивидуальной защиты:
Для глаз: полностью защитные очки
Для рук: резиновые перчатки.

Хранение:
Хранить герметично закрытым в сухом, прохладном, хорошо проветриваемом месте.

Обращение:
Только в хорошо проветриваемых зонах.

Утилизация отходов:
Может использоваться как вторсырье после обработки в центре сбора и переработки.

Действия, предпринимаемые при несчастном случае:
После случайного пролития, вытекания, утечки газа жидкость испаряется.
В  случае  возгорания  не  существует  противопоказаний  относительно  средств  туше-
ния.
Однако соблюдайте осторожность, огонь может вызвать выделение галоида водоро-
да; необходимо надевать автономные средства защиты органов дыхания.

Первая помощь:
При  вдыхании  вывести  пострадавшего  на  свежий  воздух.  При  необходимости  дать
кислород  или  сделать  искуственное  дыхание  (не  давать  лекарства),  обратиться  к
врачу.
При попадании в глаза хорошо промыть под проточной водой в течение не менее 15
минут, обратиться к врачу.
При попадании на кожу промыть в проточной воде и снять загрязненную одежду.

2.4- ЗАПРАВКА ХЛАДАГЕНТА



КОЛИЧЕСТВО  ХЛАДАГЕНТА  ДЛЯ  ЗАПРАВКИ  ОБОРУДОВАНИЯ  КОНДИЦИОНИ-
РОВАНИЯ ВОЗДУХА MANITOU

:



АВТОПОГРУЗЧИК



КОЛИЧЕСТВО ХЛАДАГЕНТА



MLA 628 S2



1000 Г ±50 Г



MT 845/940/1233/1240/1330/1337/1637 ЛИНИЯ 2



950 Г ±25 Г



MT 845/940/1332/1637 H ЛИНИЯ 1



950 Г ±25 Г



MLT 629/633/730 ЛИНИЯ A / MT732/932 ЛИНИЯ A



800 Г ±25 Г



MT/MLT 523 ЛИНИЯ A



800 Г ±25 Г



MT/MLT 526 ЛИНИЯ A



800 Г ±25 Г



MLT 733/740 / MT 1033 HLT



800 Г ±25 Г



M 26-2 /M 30-2 / M40-4 / M50-4 / MC 30 / 40 / 50 / 60 / 70

850 Г ±50 Г



MA 470

900 Г



MSI 20 / 25 / 30 D

880 Г



MLT 630/634/731 СЕРИЯ B-E2 / MT732/932 СЕРИЯ B-E2

800 Г ±25 Г





15 / 32

2.5- ПРОВЕРКА УСТАНОВОК

Во время данной проверки двигатель машины работает.

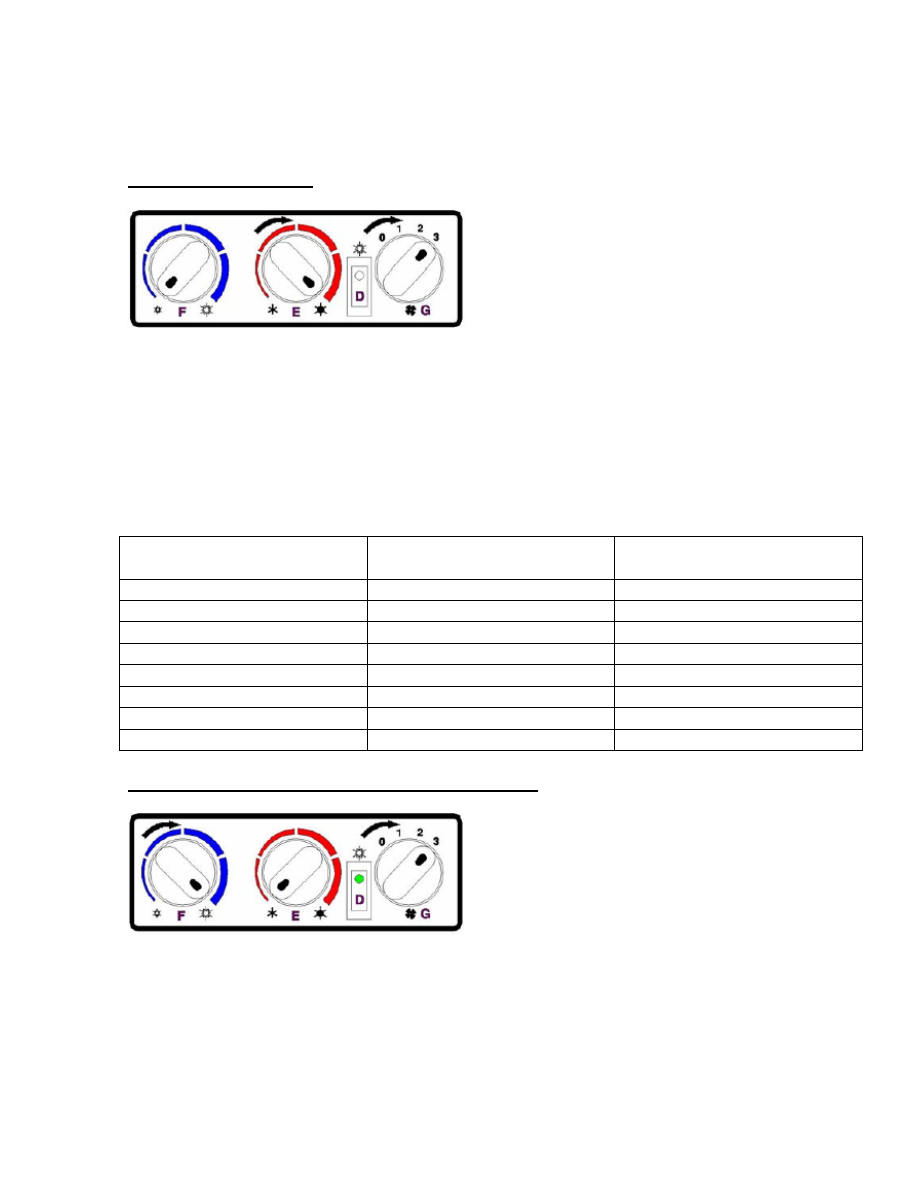

ПРОВЕРКА НАГРЕВА





Рукоятки управления должны быть установлены следующим образом:
D: Ручка с выключенным световым индикатором
E: Задана на максимальную температуру
F: Установлена до левого предела хода
G: Установлена на 3

После  того,  как  вставите  термометр  в  один  из  воздушных  диффузоров,  зарегистри-
руйте температуру.

НАРУЖНАЯ ТЕМПЕРА-
ТУРА

ТЕМПЕРАТУРА НА ВЫ-
ХОДЕ ДИФФУЗОРА

ВРЕМЯ НА ДОСТИЖЕНИЕ
ТЕМПЕРАТУРЫ

-10°C

+40°C

30 мин.

-5°C

+40°C

25 мин.

0°C

+40°C

20 мин.

+10°C

+40°C

10 мин.

+15°C

+40°C

15 мин.

+20°C

+40°C

5 мин.

+25°C

+45°C

15 мин.

+30°C

+50°C

10 мин.


ПРОВЕРКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА





Рукоятки управления должны быть установлены следующим образом:
D: Ручка с включенным световым индикатором
E: Установлена до левого предела хода
F: Задана на максимальную температуру
G: Установлена на 3



16 / 32

После  того,  как  вставите  термометр  в  один  из  воздушных  диффузоров,  зарегистри-
руйте температуру.

НАРУЖНАЯ ТЕМПЕРА-
ТУРА

ТЕМПЕРАТУРА НА ВЫ-
ХОДЕ ДИФФУЗОРА

ВРЕМЯ НА ДОСТИЖЕНИЕ
ТЕМПЕРАТУРЫ

+20°C

+7°C

5 мин.

+25°C

+10°C

10 мин.

+30°C

+12°C

15 мин.


Регулировка  компрессора  должна  выключаться  до  считывания  температуры
ниже +1°C .
